Приборы для определения влажности воздуха. Гигрометры и психрометры Выполнила: Вильпан Анна Ученица 8 Б ГИМНАЗИИ 295 г.Санкт-Петербург, 2011 год. - презентация

1 Приборы для определения влажности воздуха. Гигрометры и психрометры Выполнила: Вильпан Анна Ученица 8Б ГИМНАЗИИ 295 г.Санкт-Петербург, 2011 год

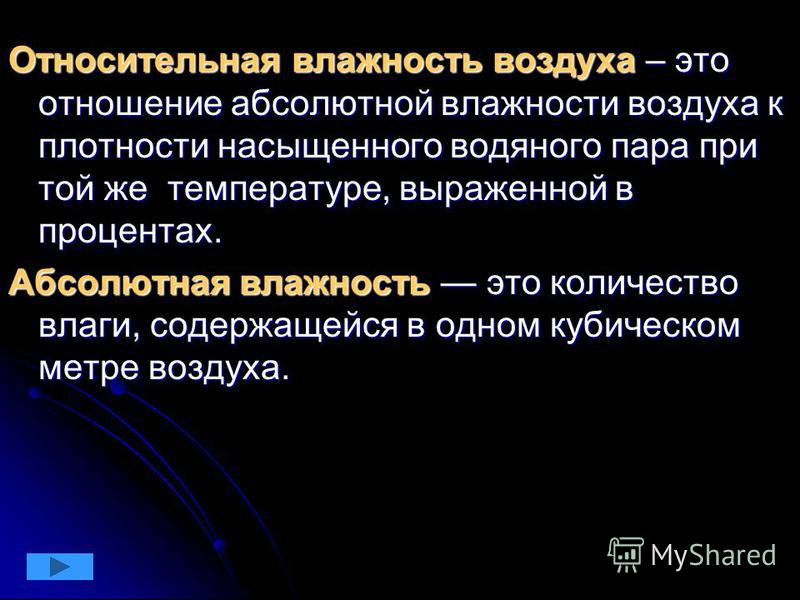

2 Относительная влажность воздуха – это отношение абсолютной влажности воздуха к плотности насыщенного водяного пара при той же температуре, выраженной в процентах. Абсолютная влажность это количество влаги, содержащейся в одном кубическом метре воздуха.

3 Точка росы – это температура, при которой пар, находящийся в воздухе, становится насыщенным. Точка росы тоже характеризует влажность воздуха. Для определения влажности воздуха используют: Г Г ии гг рр ооо мм ее тттт рр ыыыы П П сс ии хох рр ооо мм ее тттт рр ыыыы

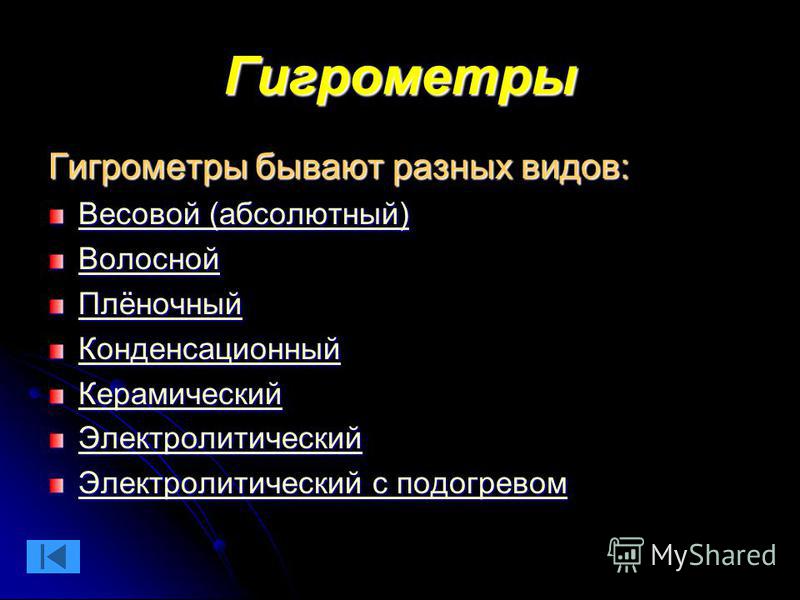

4 Гигрометры Гигрометры бывают разных видов: ВВВВ ее сс ооо вввв ооо йййй ( ( ( ( аапа боб сс ооо лол юююю тттт инн ыыыы йййй )))) ВВВВ ооо лол ооо сс инн ооо йййй ПППП лол ёёёё инн ооо чччч инн ыыыы йййй КККК ооо инн ддт ее инн сс аапа ввц ии ооо инн инн ыыыы йййй КККК ее рр аапа мм ии чччч ее сс кк ии йййй ЭЭЭЭ лол ее кк тттт рр ооо лол ии тттт ии чччч ее сс кк ии йййй ЭЭЭЭ лол ее кк тттт рр ооо лол ии тттт ии чччч ее сс кк ии йййй с с с с п п п п ооо ддт ооо гг рр ее вввв ооо мм

5 Весовой гигрометр Весовой (абсолютный) гигрометр состоит из системы U-образных трубок, наполненных гигроскопическим веществом, способным поглощать влагу из воздуха. Через эту систему насосом протягивают некоторое количество воздуха, влажность которого определяют. Зная массу системы до и после измерения, а также объём пропущенного воздуха, находят абсолютную влажность.

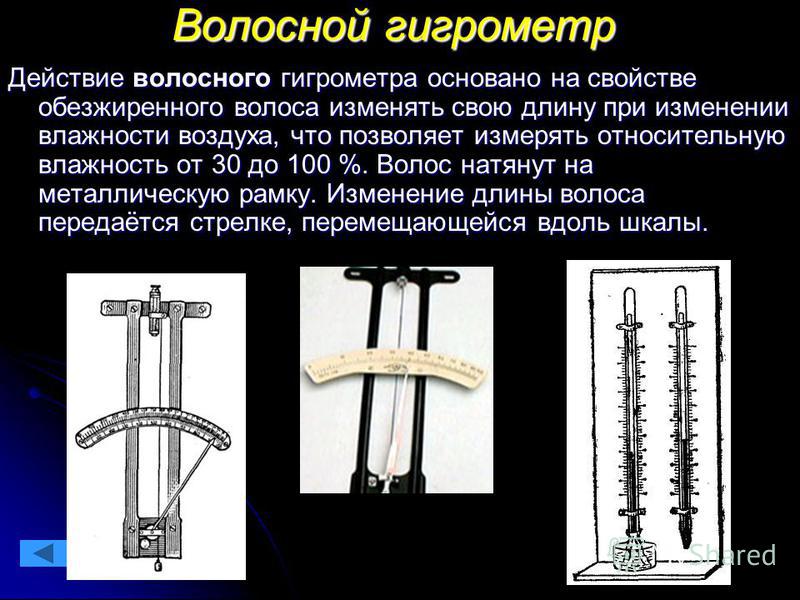

6 Волосной гигрометр Действие волосного гигрометра основано на свойстве обезжиренного волоса изменять свою длину при изменении влажности воздуха, что позволяет измерять относительную влажность от 30 до 100 %. Волос натянут на металлическую рамку. Изменение длины волоса передаётся стрелке, перемещающейся вдоль шкалы.

7 Плёночный гигрометр Плёночный гигрометр имеет чувствительный элемент из органической плёнки, которая растягивается при повышении влажности и сжимается при понижении. Изменение положения центра плёночной мембраны передаётся стрелке. Волосной и плёночный гигрометр в зимнее время являются основными приборами для измерения влажности воздуха. Показания волосного и плёночного гигрометра периодически сравниваются с показаниями более точного прибора психрометра, который также применяется для измерения влажности воздуха.

8 Конденсационный гигрометр Конденсационный гигрометр определяет точку росы по температуре охлаждаемого металлического зеркальца в момент появления на нём следов воды (или льда), конденсирующейся из окружающего воздуха. Конденсационный гигрометр состоит из устройства для охлаждения зеркальца, оптического или электрического устройства, фиксирующего момент конденсации, и термометра, измеряющего температуру зеркальца.

9 Керамический гигрометр Действие керамического гигрометра основано на зависимости электрического сопротивления твёрдой и пористой керамической массы (смесь глины, кремния, каолина и некоторых окислов металла) от влажности воздуха.

10 Электролитический гигрометр В электролитическом гигрометре пластинку из электроизоляционного материала покрывают гигроскопическим слоем электролита хлористого лития со связующим материалом. При изменении влажности воздуха меняется концентрация электролита, а следовательно, и его сопротивление; недостаток этого гигрометра зависимость показаний от температуры.

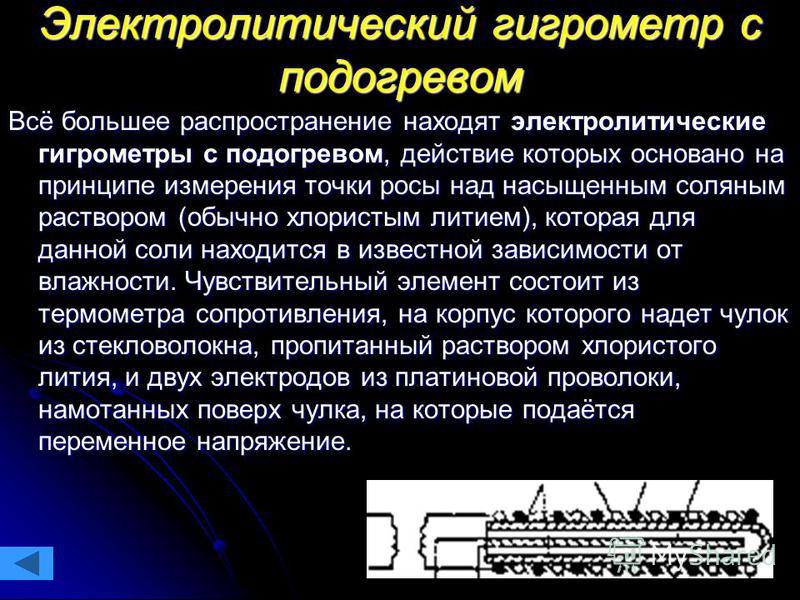

11 Электролитический гигрометр с подогревом Всё большее распространение находят электролитические гигрометры с подогревом, действие которых основано на принципе измерения точки росы над насыщенным соляным раствором (обычно хлористым литием), которая для данной соли находится в известной зависимости от влажности. Чувствительный элемент состоит из термометра сопротивления, на корпус которого надет чулок из стекловолокна, пропитанный раствором хлористого лития, и двух электродов из платиновой проволоки, намотанных поверх чулка, на которые подаётся переменное напряжение.

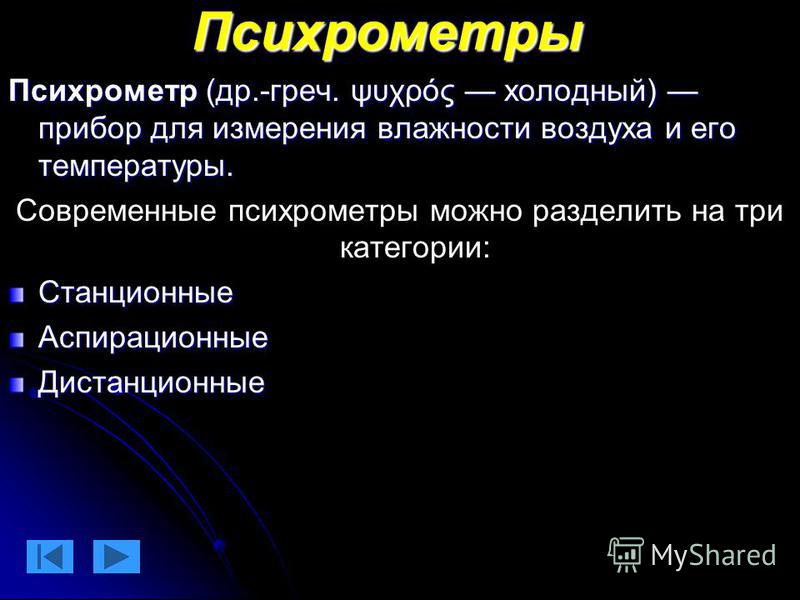

12 Психрометры Психрометр (др.-греч. ψυχρός холодный) прибор для измерения влажности воздуха и его температуры. Современные психрометры можно разделить на три категории: Станционные Аспирационные Дистанционные

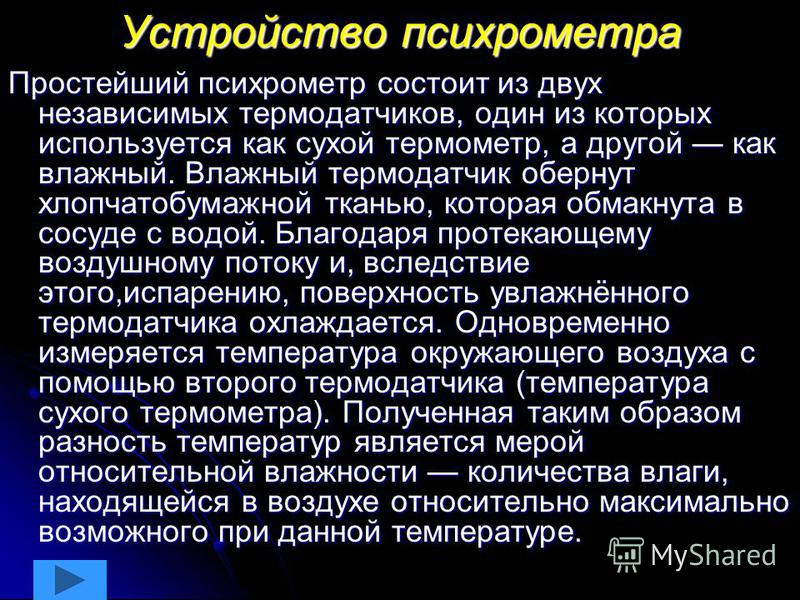

13 Устройство психрометра Простейший психрометр состоит из двух независимых термодатчиков, один из которых используется как сухой термометр, а другой как влажный. Влажный термодатчик обернут хлопчатобумажной тканью, которая обмакнута в сосуде с водой. Благодаря протекающему воздушному потоку и, вследствие этого,испарению, поверхность увлажнённого термодатчика охлаждается. Одновременно измеряется температура окружающего воздуха с помощью второго термодатчика (температура сухого термометра). Полученная таким образом разность температур является мерой относительной влажности количества влаги, находящейся в воздухе относительно максимально возможного при данной температуре.

14 Самый простой комнатный психрометр состоит из двух спиртовых термометров, один из которых имеет устройство увлажнения. В конструкции прибора обычно включается таблица для чтения показаний, позволяющая, зная температуру каждого из термометров, найти относительную влажность воздуха.

15 Определение влажности имеет огромное значение при исследовании различных явлений в атмосфере, для некоторых видов производства, для поддержания определённой влажности в библиотеках, музеях и пр.

16 Успеховв Изучении Вильпан Анна 8Б
