КОМПЬЮТЕР - Универсальное устройство для работы с информацией. В нем реализованы три основных информационных процесса: хранение хранение обработка обработка. - презентация

1

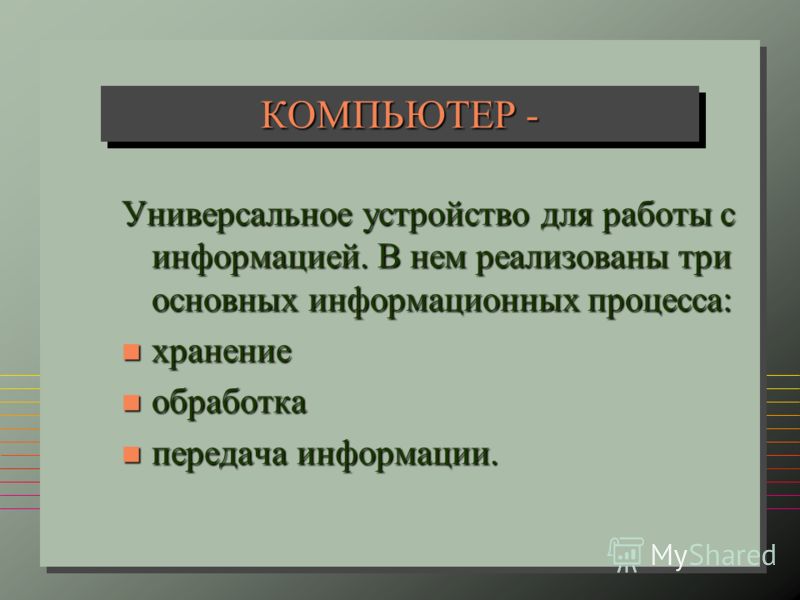

2 КОМПЬЮТЕР - Универсальное устройство для работы с информацией. В нем реализованы три основных информационных процесса: хранение хранение обработка обработка передача информации. передача информации.

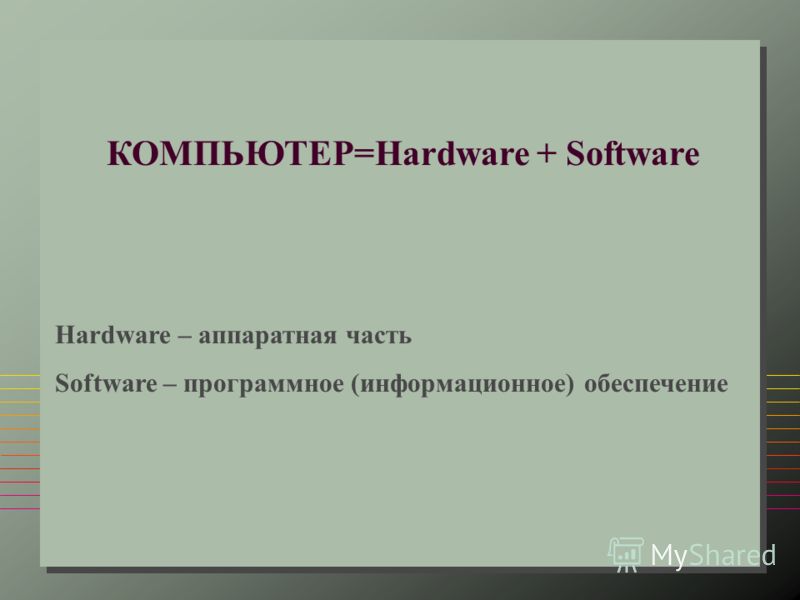

3 КОМПЬЮТЕР=Hardware + Software Hardware – аппаратная часть Software – программное (информационное) обеспечение

4 Под архитектурой понимают описание устройства и принципов работы компьютера без подробностей технического характера.

5 Магистрально-модульный принцип построения ПК n В основу современных ПК положен магистрально-модульный принцип. Компьютер состоит из ряда модулей (системный блок, устройства ввода, устройства вывода), соединенных системой проводов (магистралью).

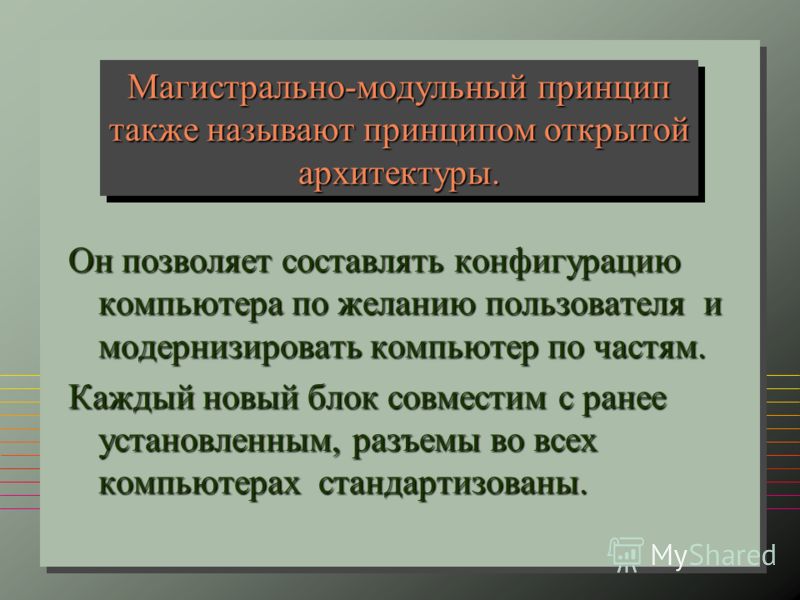

6 Магистрально-модульный принцип также называют принципом открытой архитектуры. Он позволяет составлять конфигурацию компьютера по желанию пользователя и модернизировать компьютер по частям. Каждый новый блок совместим с ранее установленным, разъемы во всех компьютерах стандартизованы.

7 МИНИМАЛЬНАЯ КОНФИГУРАЦИЯ ПК n Системный блок n Монитор (дисплей) n Клавиатура

8 Упрощённая функциональная схема ПК ПРОЦЕССОР Внутренняя память Внутренняя память Сменная НГМД CD ROM CD-R, RW DVD-ROM Flash-карта Сменная НГМД CD ROM CD-R, RW DVD-ROM Flash-карта ПЗУ ОЗУ Центральная часть Внешняя память Внешняя память Устройства ввода: Клавиатура Мышь Сканер Цифровой фотоаппарат Web-камера Микрофон Устройства ввода: Клавиатура Мышь Сканер Цифровой фотоаппарат Web-камера Микрофон Несменная НЖМД Несменная НЖМД Периферийная часть Устройства вывода: Дисплей Принтер Плоттер Колонки Наушники Устройства вывода: Дисплей Принтер Плоттер Колонки Наушники Магистраль (шины данных, адреса, управления) Сетевые устройства: Модем Сетевая карта Сетевые устройства: Модем Сетевая карта

9 Центральный микропроцессор - это мозг персонального компьютера. Он предназначен для обработки информации. Выполняет арифметические, логические операции, а также посылает управляющие сигналы ко всем другим модулям ПК. Эта большая интегральная схема (ИС) расположена на материнской плате.

10 ПроцессорПроцессор Важнейшие характеристики процессора: разрядность и быстродействие. Они определяют производительность процессора. Разрядность всех процессоров Pentium равна 64.

11 Внутренняя память содержит ряд программ, отвечающих за взаимодействие различных аппаратных модулей ПК, а также часть операционной системы. Эта информация записывается в ПЗУ на заводе- изготовителе и в дальнейшем не изменяется. Постоянная память допускает только считывание информации и является энергонезависимым видом памяти. Считывание информации из ПЗУ происходит автоматически при включении компьютера. Микросхема ПЗУ также располагается на материнской плате. Постоянное запоминающее устройство (ПЗУ) содержит ряд программ, отвечающих за взаимодействие различных аппаратных модулей ПК, а также часть операционной системы. Эта информация записывается в ПЗУ на заводе- изготовителе и в дальнейшем не изменяется. Постоянная память допускает только считывание информации и является энергонезависимым видом памяти. Считывание информации из ПЗУ происходит автоматически при включении компьютера. Микросхема ПЗУ также располагается на материнской плате.

12 хранит данные и программы в течение сеанса работы. Допускается как считывание информации из ОЗУ, так и запись в ОЗУ. Оперативная память является энергозависимой. После отключения электропитания ПК (намеренного или аварийного) всё, что хранилось в ОЗУ, бесследно исчезает. Оперативное запоминающее устройство (ОЗУ) хранит данные и программы в течение сеанса работы. Допускается как считывание информации из ОЗУ, так и запись в ОЗУ. Оперативная память является энергозависимой. После отключения электропитания ПК (намеренного или аварийного) всё, что хранилось в ОЗУ, бесследно исчезает. Основные физические свойства ОП: объем (Мбайт) и скорость обмена (нсек). ОЗУ также представляет собой большую ИС, расположенную на материнской плате. ОЗУ также представляет собой большую ИС, расположенную на материнской плате.

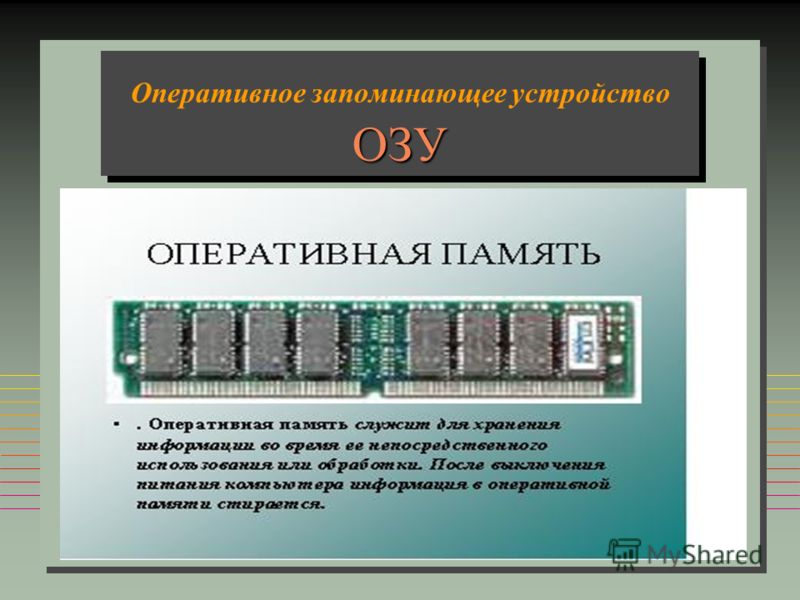

13 ОЗУ Оперативное запоминающее устройство ОЗУ

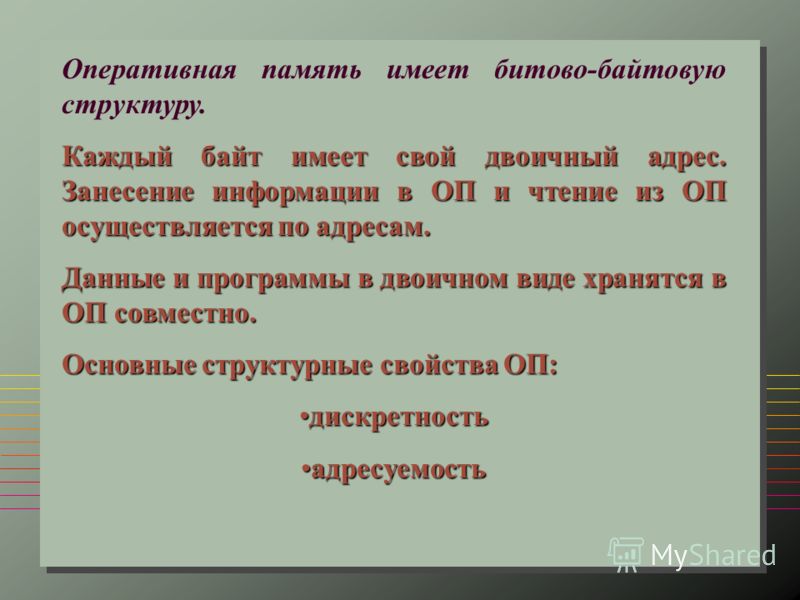

14 Оперативная память имеет битово-байтовую структуру. Каждый байт имеет свой двоичный адрес. Занесение информации в ОП и чтение из ОП осуществляется по адресам. Данные и программы в двоичном виде хранятся в ОП совместно. Основные структурные свойства ОП: дискретностьдискретность адресуемостьадресуемость

15 Внешняя память Основное назначение внешней памяти компьютера - долговременное хранение большого количества информации (программ, данных и т.д.) при выключенном компьютере. Устройство, которое обеспечивает запись и (или) считывание информации, называется накопителем, а хранится информация на носителях. Устройство, которое обеспечивает запись и (или) считывание информации, называется накопителем, а хранится информация на носителях.

16 Накопители, основанные на магнитном принципе записи: НГМД - накопитель на гибких магнитных дисках. Допускает как считывание, так и запись информации. Наиболее распространённые гибкие диски размером 3,5 имеют информационную ёмкость 1,44 Мб. Носители этого типа являются сменными. НЖМД - накопитель на жёстких магнитных дисках (винчестер). Допускает как считывание, так и запись информации. Информационная ёмкость от 20 Мб до 500 Гб. Обеспечивает наибольшую скорость обмена информацией из всех применяющихся носителей. Вредными воздействиями для магнитных носителей являются магнитные поля, нагревание и механические воздействия.

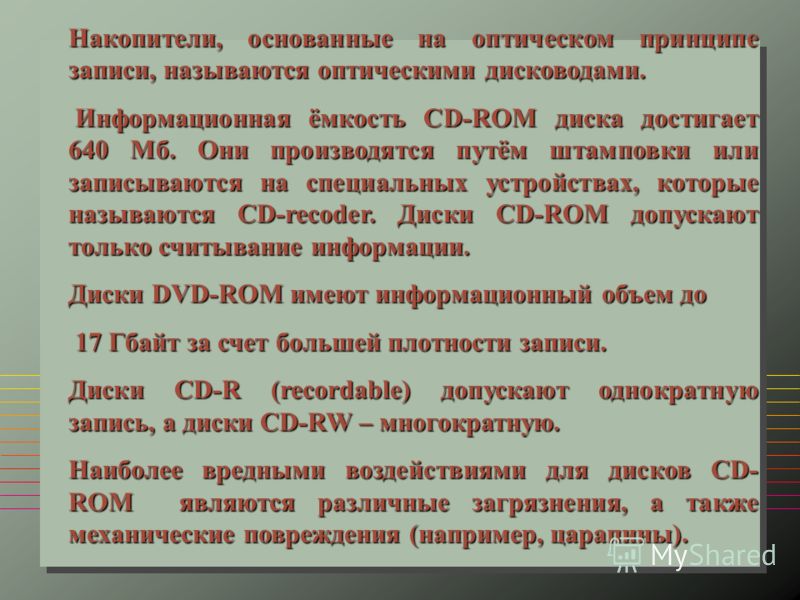

17 Накопители, основанные на оптическом принципе записи, называются оптическими дисководами. Информационная ёмкость CD-ROM диска достигает 640 Мб. Они производятся путём штамповки или записываются на специальных устройствах, которые называются CD-recoder. Диски CD-ROM допускают только считывание информации. Информационная ёмкость CD-ROM диска достигает 640 Мб. Они производятся путём штамповки или записываются на специальных устройствах, которые называются CD-recoder. Диски CD-ROM допускают только считывание информации. Диски DVD-ROM имеют информационный объем до 17 Гбайт за счет большей плотности записи. 17 Гбайт за счет большей плотности записи. Диски CD-R (recordable) допускают однократную запись, а диски CD-RW – многократную. Наиболее вредными воздействиями для дисков CD- ROM являются различные загрязнения, а также механические повреждения (например, царапины).

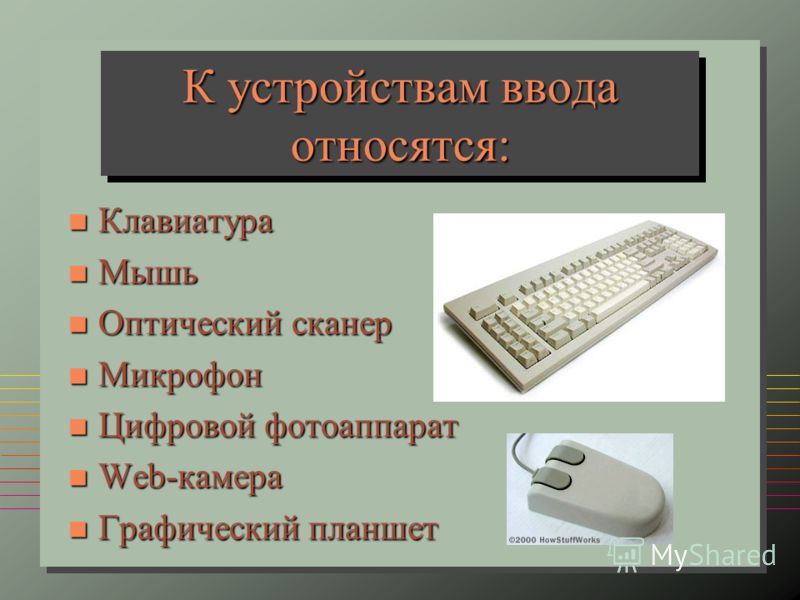

18 К устройствам ввода относятся: n Клавиатура n Мышь n Оптический сканер n Микрофон n Цифровой фотоаппарат n Web-камера n Графический планшет

19 К устройствам вывода относятся: n Монитор (дисплей) n Принтер (типы: матричный, струйный, лазерный) n Плоттер n Наушники n Акустические колонки

20 Сетевые устройства n Модем-устройство, предназначенное для связи удалённых компьютеров через телекоммуникационную сеть. Является одновременно устройством ввода и вывода. Его функции заключаются в преобразовании цифровых сигналов в аналоговые при выводе и аналоговых в цифровые при вводе информации в ПК. n Сетевая карта

21 МагистральМагистраль n Шина данных (для процессора Pentium её разрядность равна 64). Является двунаправленной шиной. n Шина адреса (для процессоров Pentium I и II её разрядность равна 32, для Pentium III и IV-36). Однонаправленная шина (сигналы идут только от процессора). Её разрядность определяет объём адресуемой процессором памяти. n Шина управления. По ней передаются сигналы, определяющие обмен информацией (ввод-вывод) и сигналы, синхронизирующие взаимодействие устройств.
