1 Учитель физики Мурнаева Екатерина Александровна. - презентация

1 1 Учитель физики Мурнаева Екатерина Александровна

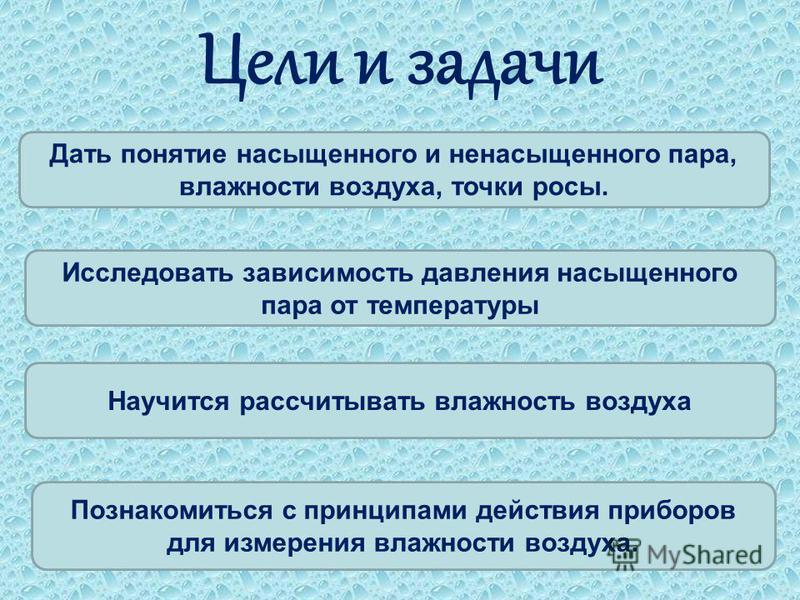

2 Цели и задачи Дать понятие насыщенного и ненасыщенного пара, влажности воздуха, точки росы. Исследовать зависимость давления насыщенного пара от температуры Научится рассчитывать влажность воздуха Познакомиться с принципами действия приборов для измерения влажности воздуха.

3 Установите соответствие между терминами и определениями 1)процесс перехода вещества из жидкости в газ, происходящий с поверхности жидкости 2)процесс перехода вещества из жидкости в газ 3)процесс перехода вещества из жидкости в газ, происходящий по всему объему жидкости 4)пар, находящийся в динамическом равновесии со своей жидкостью 5)пар, не находящийся в динамическом равновесии со своей жидкостью В) насыщенный пар А) кипение О) ненасыщенный пар Б) испарение Р) парообразование

4 Установите соответствие между терминами и определениями 1)процесс перехода вещества из жидкости в газ, происходящий с поверхности жидкости 2)процесс перехода вещества из жидкости в газ 3)процесс перехода вещества из жидкости в газ, происходящий по всему объему жидкости 4)пар, находящийся в динамическом равновесии со своей жидкостью 5)пар, не находящийся в динамическом равновесии со своей жидкостью Б) испарение Р) парообразование А) кипение В) насыщенный пар О) ненасыщенный пар

5 5 В атмосферном воздухе всегда находится определённое количество водяных паров Водяной пар в воздухе, несмотря на огромные поверхности океанов, морей, рек и озёр, не является насыщенным: атмосфера – «открытый сосуд». Перемещение воздушных масс приводит к тому, что в одних местах нашей планеты на данный момент испарение воды преобладает над конденсацией, а в других, наоборот, преобладает конденсация. Содержание водяного пара в атмосферном воздухе – его влажность - очень важная метеорологическая характеристика

6 6 Абсолютная влажность воздуха ρ Абсолютная влажность воздуха ρ показывает, сколько граммов водяного пара содержится в воздухе объёмом 1 м³ при данных условиях, т.е., чему равна плотность водяного пара. Обратите внимание: Обратите внимание: 1. По плотности водяного пара нельзя судить о степени его насыщения. 2. Степень насыщения водяного пара зависит от количества водяных паров, давления и температуры.

7 7 Относительной влажностью воздуха φ Относительной влажностью воздуха φ называют отношение абсолютной влажности воздуха ρ к плотности ρ о насыщенного водяного пара при той же температуре, выраженное в %. Чтобы судить о степени влажности воздуха, важно знать, близок или далёк водяной пар от насыщения.

8 8 Если влажный пар охлаждать, то при некоторой температуре находящийся в нём пар станет насыщенным и начнёт конденсироваться (выпадает роса, иней, появляется туман) Температура, при которой пар, находящийся в воздухе, становится насыщенным, называется точкой росы.

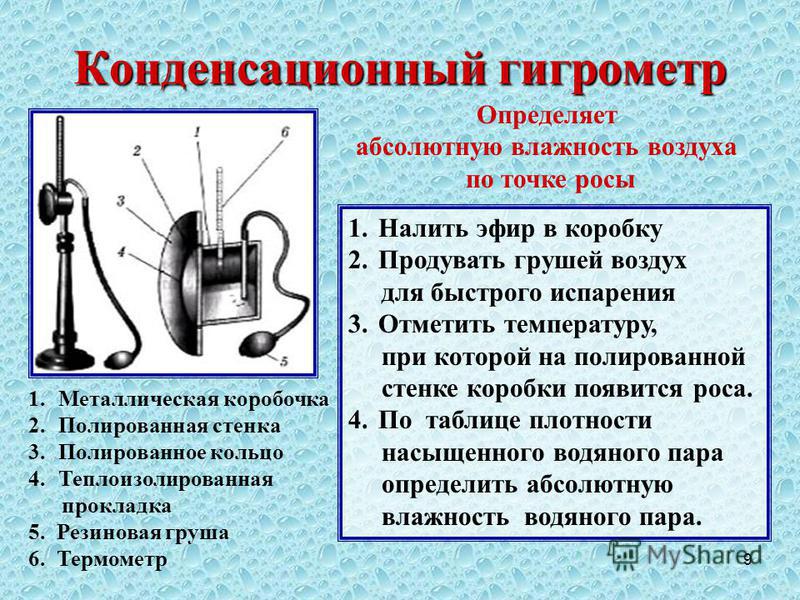

9 9 Конденсационный гигрометр 1. Металлическая коробочка 2. Полированная стенка 3. Полированное кольцо 4. Теплоизолированная прокладка 5. Резиновая груша 6. Термометр Определяет абсолютную влажность воздуха по точке росы 1. Налить эфир в коробку 2. Продувать грушей воздух для быстрого испарения 3. Отметить температуру, при которой на полированной стенке коробки появится роса. 4. По таблице плотности насыщенного водяного пара определить абсолютную влажность водяного пара.

10 10 Волосной гигрометр Человеческий волос при увеличении влажности воздуха удлиняется; при уменьшении влажности воздуха длина волоса уменьшается. Стрелка, соединённая с натянутым волосом, показывает относительную влажность воздуха.

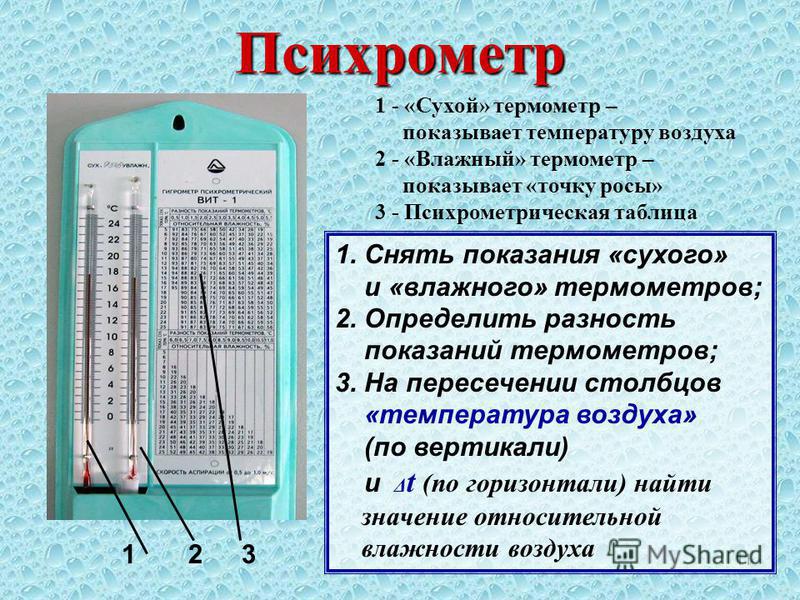

11 11Психрометр «Сухой» термометр – показывает температуру воздуха 2 - «Влажный» термометр – показывает «точку росы» 3 - Психрометрическая таблица 1. Снять показания «сухого» и «влажного» термометров; 2. Определить разность показаний термометров; 3. На пересечении столбцов «температура воздуха» (по вертикали) и Δ t (по горизонтали) найти значение относительной влажности воздуха

12 Психрометр Научимся пользоваться таблицей Показания сухого термо- метра, °С Разность показаний сухого и влажного термометра, °С Относительная влажность, %

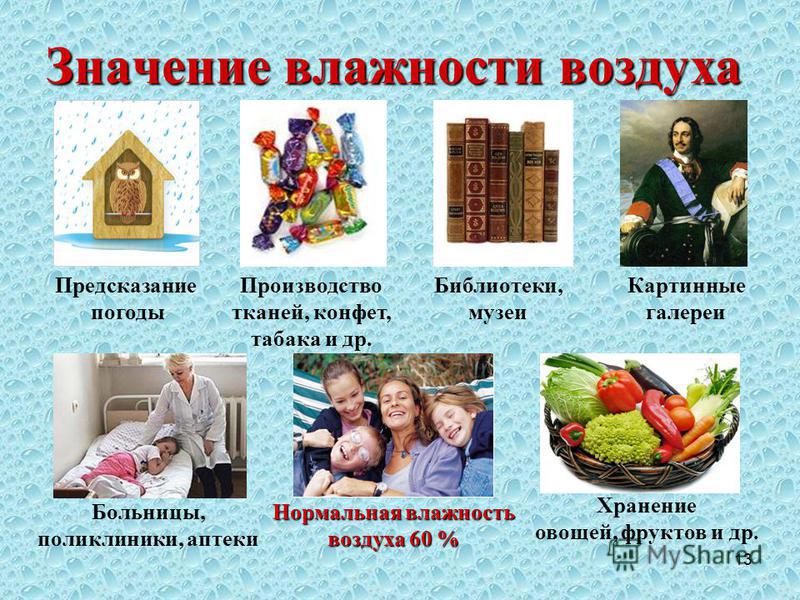

13 13 Значение влажности воздуха Предсказание погоды Производство тканей, конфет, табака и др. Библиотеки, музеи Картинные галереи Нормальная влажность воздуха 60 % Хранение овощей, фруктов и др. Больницы, поликлиники, аптеки

14 Домашнее задание § 19 По жел. – доклад «Значение влажности воздуха в нашей жизни» Исследовательская работа (выбрать) – «Влияние влажности на растения», «Влияние влажности на сохранность пищевых продуктов», «Влияние влажности на сохранность бумаги или ткани», срок выполнения – 1 месяц
