Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» Передача информации Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» - презентация

1 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» Передача информации Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» § 8 учебник И. Г. Семакина, Е. К. Хеннера

2 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» Универсальная схема передачи информации Источник сообщений Кодирующее устройство Канал связи Декодирующее устройство Получатель сообщений

3 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» Из истории технических систем передачи информации Первая в истории техническая система передачи информации - это телеграф. 7 августа 1837 года вступила в строй первая в мире электромагнитная телеграфная линия, соединившая русскую столицу Петербург с русской военно-морской крепостью Кронштадтом. Линию эту построил Павел Львович Шиллинг изобретатель первой гальванической мины.

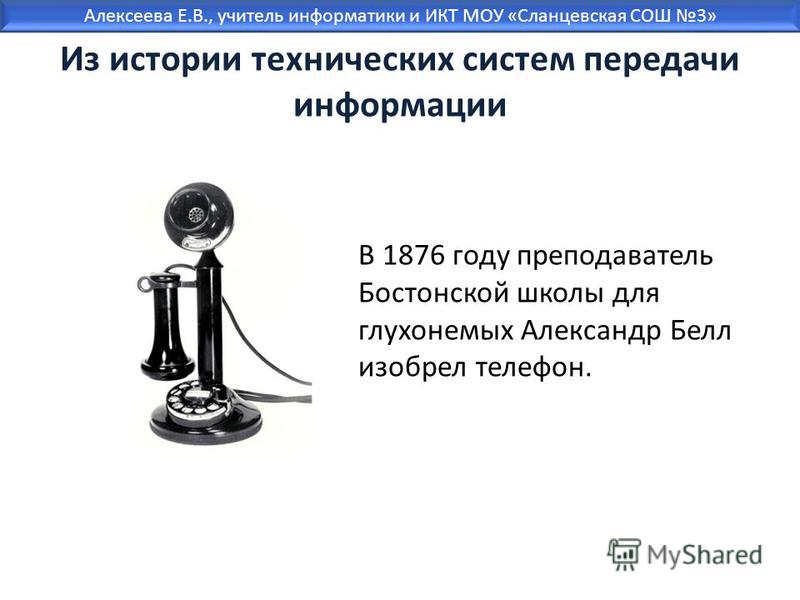

4 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» Из истории технических систем передачи информации В 1876 году преподаватель Бостонской школы для глухонемых Александр Белл изобрел телефон.

5 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» Из истории технических систем передачи информации На основании открытия немецким физиком Генрихом Герцем электромагнитных волн (1886 год), А. С. Попов в России в 1895 году и почти одновременно с ним в 1896 году Г. Маркони в Италии изобрели радио.

6 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» Модель передачи информации К. Шеннона Все перечисленные способы информационной связи основаны на передаче на расстояние физического сигнала и подчиняются некоторым общим законам. Исследованием этих законов занимается теория связи, возникшая в 1920-х годах. Математический аппарат теории связи математическую теорию связи, разработал американский ученый Клод Шеннон. Клод Элвуд Шеннон ( )

7 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» Модель передачи информации К. Шеннона Клодом Шенноном была предложена модель процесса передачи информации по техническим каналам связи, представленная схемой: Канал связи Защита от шума Шум Источник информации Кодирующее устройство Декодирующее устройство Приёмник информации

8 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» 1. Источник информации является говорящий человек. 2. Кодирующее устройство микрофон телефонной трубки, с помощью которого звуковые волны (речь) преобразуются в электрические сигналы. 3. Канал связи - телефонная сеть. 4. Декодирующее устройство - телефонная трубка слушающего человека приемника информации. Работа схемы К. Шеннона

9 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» Пропускная способность канала – это максимально возможная скорость передачи информации. Эта скорость измеряется в битах в секунду (а также килобитах в секунду, мегабитах в секунду). Пропускная способность

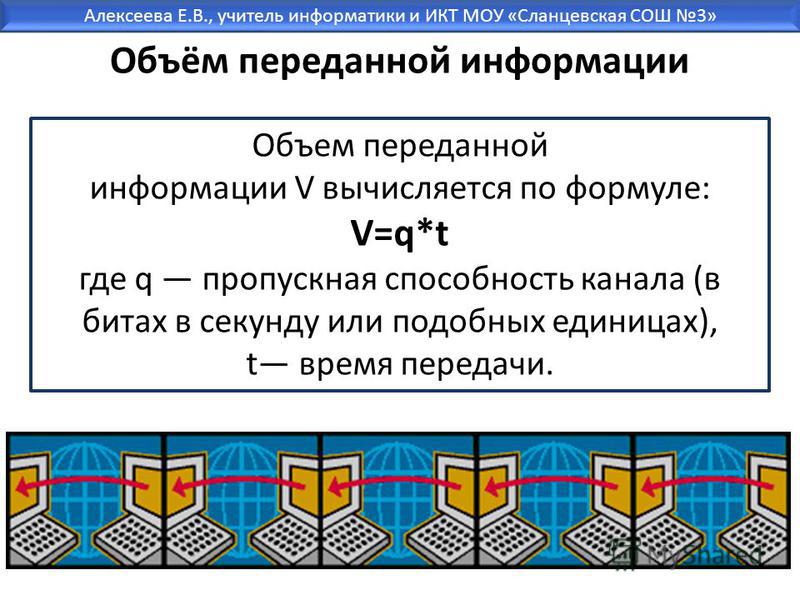

10 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» Объем переданной информации V вычисляется по формуле: V=q*t где q пропускная способность канала (в битах в секунду или подобных единицах), t время передачи. Объём переданной информации

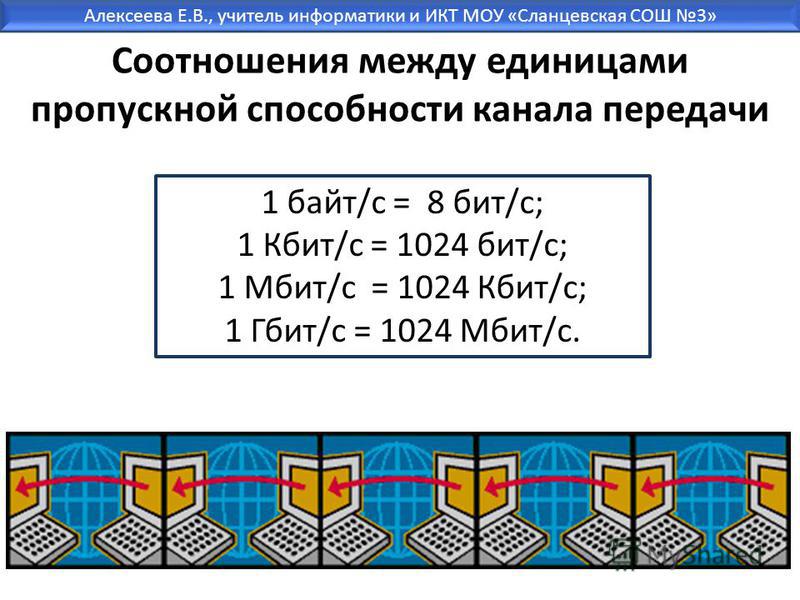

11 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» 1 байт/с = 8 бит/с; 1 Кбит/с = 1024 бит/с; 1 Мбит/с = 1024 Кбит/с; 1 Гбит/с = 1024 Мбит/с. Соотношения между единицами пропускной способности канала передачи

12 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» Например, в компьютерных сетях используются следующие средства связи: Телефонная линия; Электрическая кабельная связь; Оптоволоконная кабельная связь; Радиосвязь. Пропускная способность канала связи зависит от его технической реализации

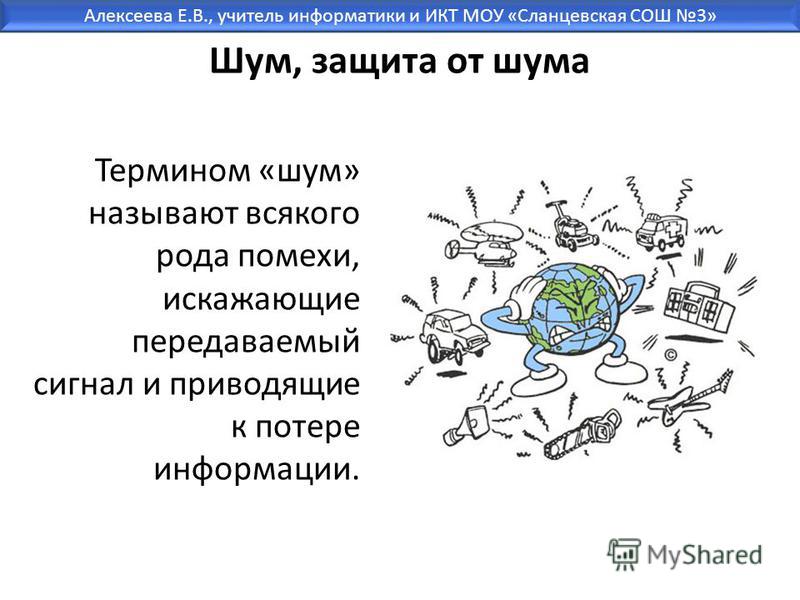

13 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» Термином «шум» называют всякого рода помехи, искажающие передаваемый сигнал и приводящие к потере информации. Шум, защита от шума

14 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» Минипрактикум Задача 1. Пропускная способность канала связи 100 Мбит/c. Канал не подвержен воздействию шума. Определите, за какое время по каналу будет передан текст, информационный объем которого составляет 100 Кб. Задача 2. Пропускная способность канала связи 10 Мбит/с. Канал подвержен воздействию шума, поэтому избыточность когда передачи составляет 20%. Определите, за сколько времени по каналу будет передан текст, информационный объем которого составляет 100 Кб.

15 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» Система основных понятий Передача информации в технических системах связи Модель К. Шеннона Процедура кодирования Процесс передачи информации по каналу связи Процедура декодирования Пропускная способность канала Воздействие шумов на канал связи Защита информации от потерь при воздействии шума Кодирование с оптимально- избыточным кодом Частичная потеря избыточной информации при передаче Полное восстановление исходного кода

16 Алексеева Е.В., учитель информатики и ИКТ МОУ «Сланцевская СОШ 3» 1. Информатика и ИКТ. Базовый уровень: учебник для 10–11 классов; И. Г. Семакин, Е. К. Хеннер 2. Информатика и ИКТ. Базовый уровень. 10–11 классы: методическое пособие 3. Клипы сервиса MO Word. Источники
