1 Рис Схема подключения станции к передаваемой среде Абонентская станция Блок подключения к среде Магистральный кабель Кабель соединения со средой Вторинное питание Информационные линии Сетевой адаптер станции

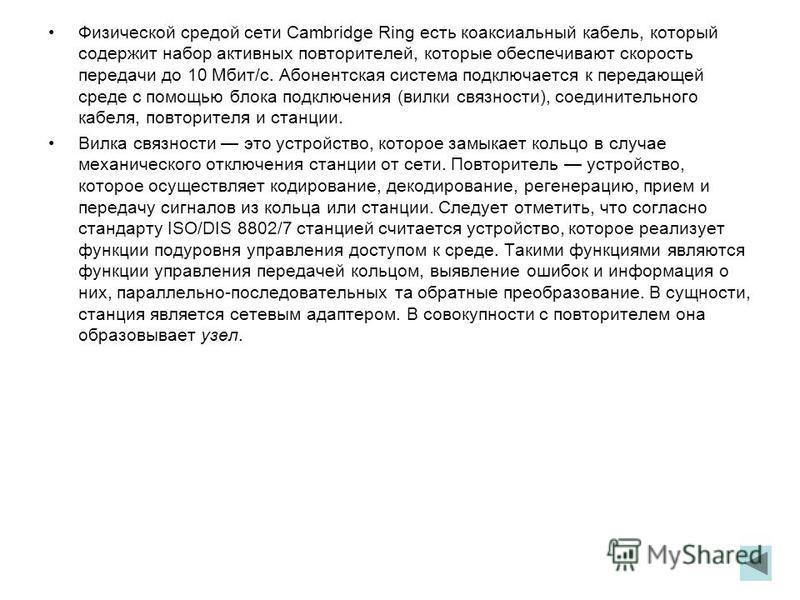

2 Физической средой сети Cambridge Ring есть коаксиальный кабель, который содержит набор активных повторителей, которые обеспечивают скорость передачи до 10 Мбит/с. Абонентская система подключается к передающей среде с помощью блока подключения (вилки связности), соединительного кабеля, повторителя и станции. Вилка связности это устройство, которое замыкает кольцо в случае механического отключения станции от сети. Повторитель устройство, которое осуществляет кодирование, декодирование, регенерацию, прием и передачу сигналов из кольца или станции. Следует отметить, что согласно стандарту ISO/DIS 8802/7 станцией считается устройство, которое реализует функции подуровня управления доступом к среде. Такими функциями являются функции управления передачей кольцом, выявление ошибок и информация о них, параллельно-последовательных та обратные преобразование. В сущности, станция является сетевым адаптером. В совокупности с повторителем она образовывает узел.

3 Повторитель устройство, которое осуществляет кодирование, декодирование, регенерацию, прием и передачу сигналов из кольца или станции. Следует отметить, что согласно стандарту ISO/DIS 8802/7 станцией считается устройство, которое реализует функции подуровня управления доступом к среде. Такими функциями являются функции управления передачей кольцом, выявление ошибок и информация о них, параллельно- последовательных та обратные преобразование. В сущности, станция является сетевым адаптером. В совокупности с повторителем она образовывает узел. узел Станция Повторитель
