1 Технические системы охранно-пожарной сигнализации

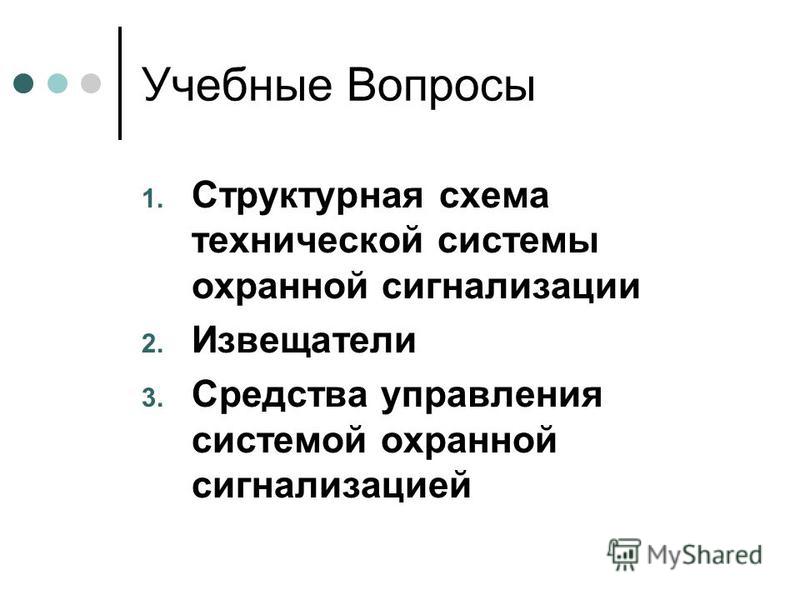

2 Учебные Вопросы 1. Структурная схема технической системы охранной сигнализации 2. Извещатели 3. Средства управления системой охранной сигнализацией

3 Литература Торокин А.А. Инженерно- техническая защита информации. Учебное пособие. / М.: «Гелиос АРВ», 2005 г., с Основы информационной безопасности. Сборник лекций / М.: МосУ МВД России, 2005 г.

4 Устройство сигнализации 2 3 Структурная схема технической системы охранной сигнализации Датчики Панель управления 1 Линии связи (4)

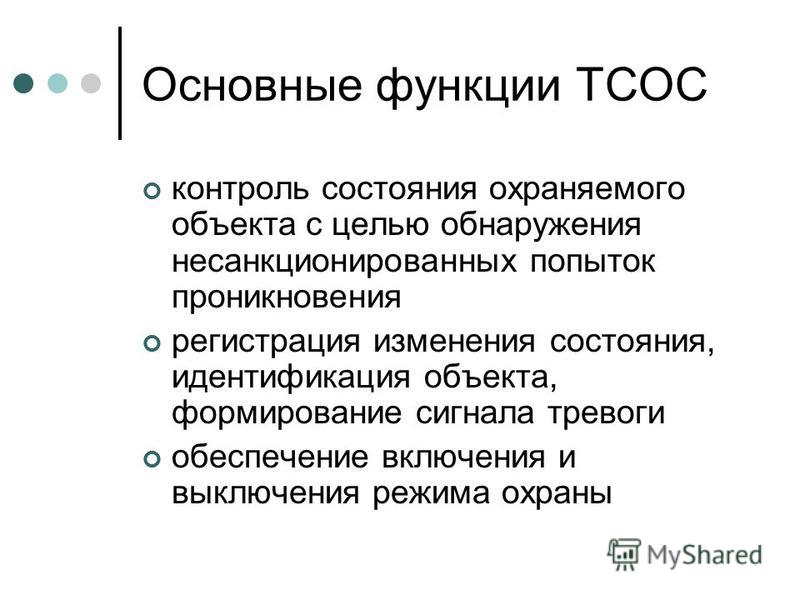

5 Основные функции ТСОС контроль состояния охраняемого объекта с целью обнаружения несанкционированных попыток проникновения регистрация изменения состояния, идентификация объекта, формирование сигнала тревоги обеспечение включения и выключения режима охраны

6 Контроль состояния объекта 2 31

7 Основные характеристики датчика охраны вероятность обнаружения нарушений режима охраны уровень ложных срабатываний степень уязвимости (способность противостоять обману со стороны противника)

8 Зона обнаружения датчика Рубеж охраны Зона обнаружения датчика 1 Зона обнаружения датчика 2 Зона обнаружения датчика 3 Зона обнаружения датчика 4

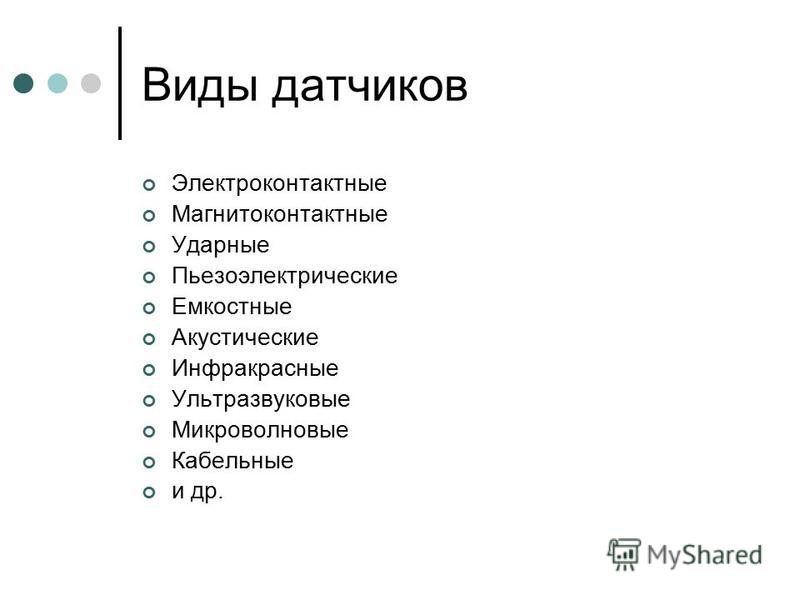

9 Виды датчиков Электроконтактные Магнитоконтактные Ударные Пьезоэлектрические Емкостные Акустические Инфракрасные Ультразвуковые Микроволновые Кабельные и др.

10 Электроконтактные датчики

11

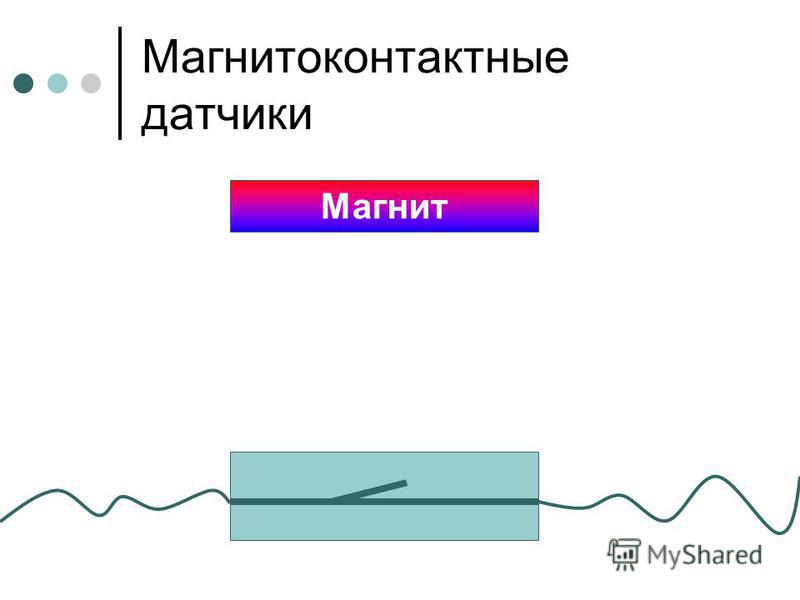

12 Магнитоконтактные датчики Магнит

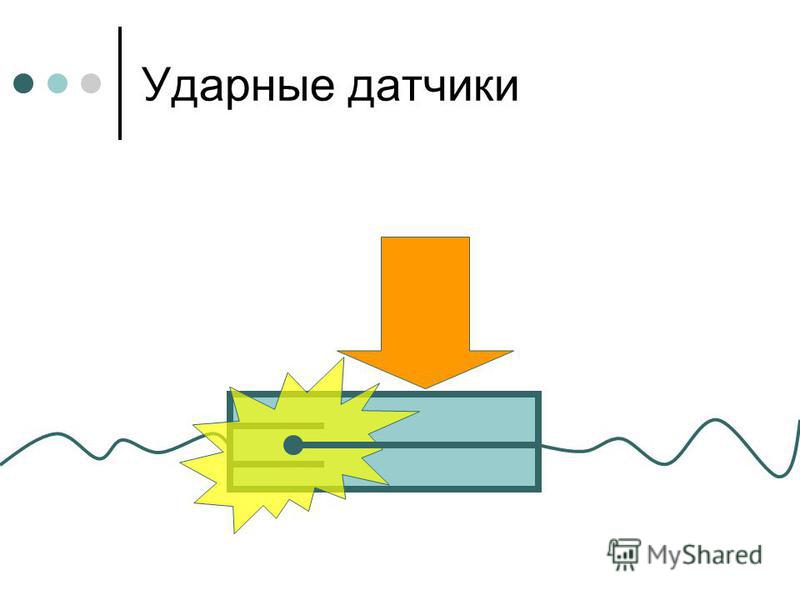

13 Ударные датчики

14 Пьезоэлектрические

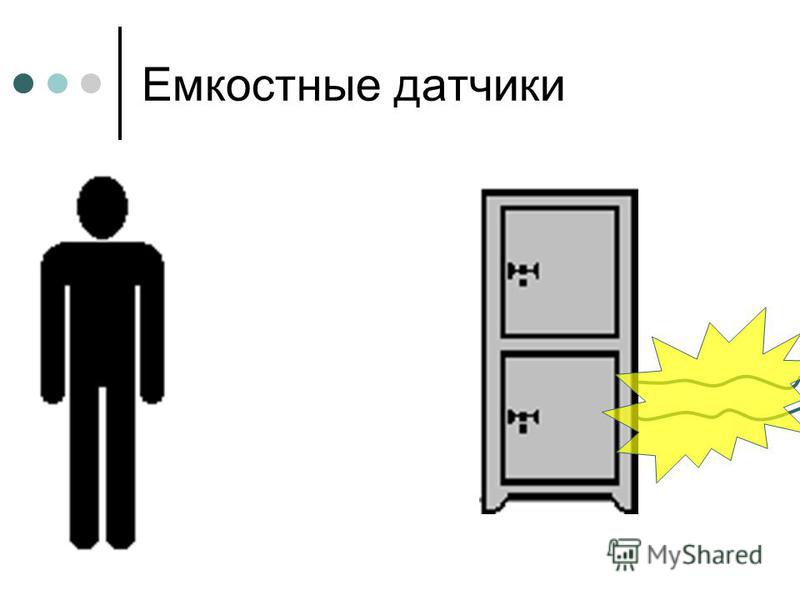

15 Емкостные датчики

16 Кто здесь? Акустические датчики

17 Инфракрасные датчики (активные)

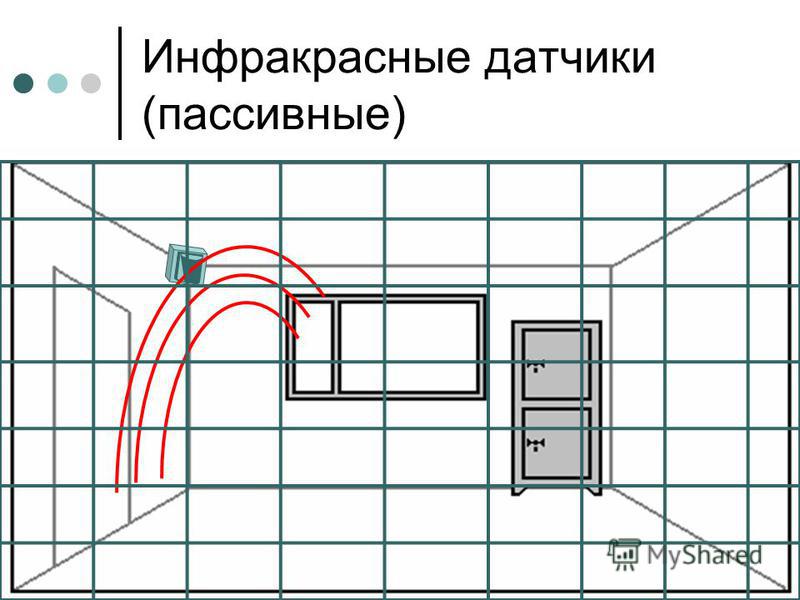

18 Инфракрасные датчики (пассивные)

19 Ультразвуковые датчики

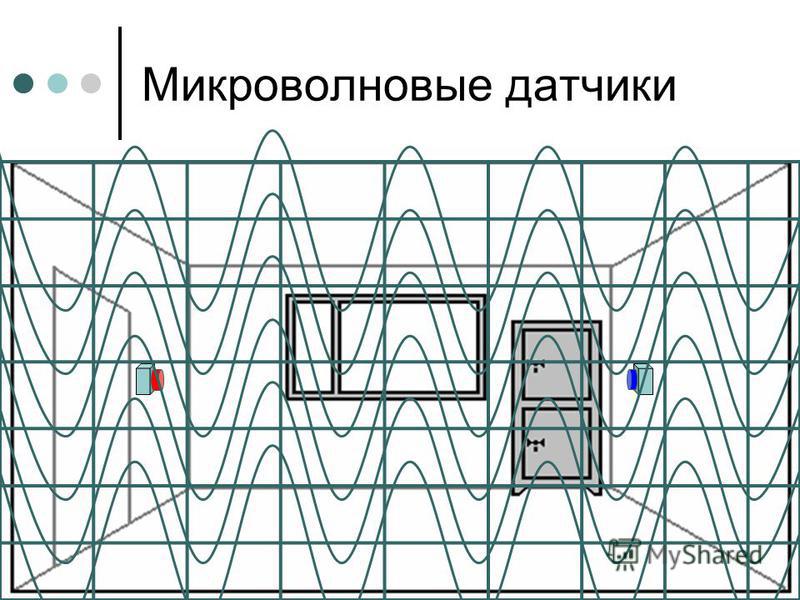

20 Микроволновые датчики

21 Кабельные датчики
