Технология изготовления шипового соединения на один шип МОУ СОШ 33 7 класс Г. Волгоград Учитель технологии Шурупов С.П. - презентация

1 Технология изготовления шипового соединения на один шип МОУ СОШ 33 7 класс Г. Волгоград Учитель технологии Шурупов С.П.

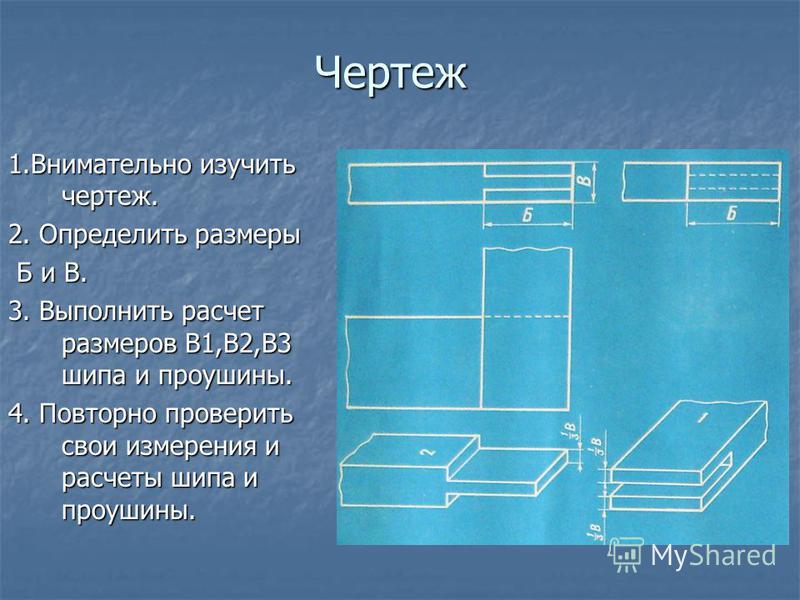

2 Чертеж 1. Внимательно изучить чертеж. 2. Определить размеры Б и В. Б и В. 3. Выполнить расчет размеров В1,В2,В3 шипа и проушины. 4. Повторно проверить свои измерения и расчеты шипа и проушины.

3 Подобрать заготовки 1. Подобрать заготовки для шипового соединения без сучков и трещин. 2. Проверить размеры заготовок по ширине и толщине. 3. Припуски заготовок обработать рубанком соблюдая угол 90* при помощи столярного угольника.

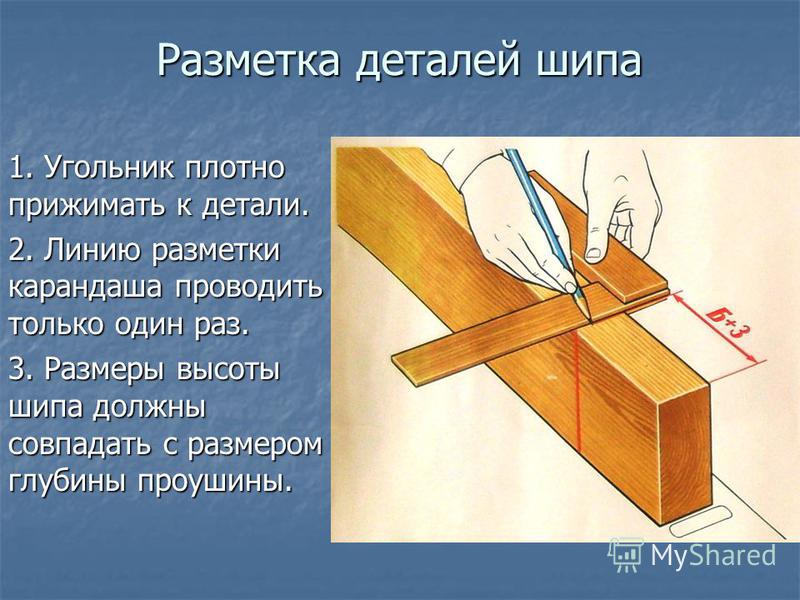

4 Разметка деталей шипа 1. Угольник плотно прижимать к детали. 2. Линию разметки карандаша проводить только один раз. 3. Размеры высоты шипа должны совпадать с размером глубины проушины.

5 Разметка детали проушины 1. Угольник плотно прижимать к детали. 2. Линию разметки карандаша проводить только один раз. 3. Размеры глубины проушины должны совпадать с размером высоты шипа.

6 Настройка рейсмуса 1. Освободить клин, подогнать направляющие к разметочным линиям линейки. 2. Настроить рейсмус по размерам чертежа и зажать клин. 3. Повторно проверить размеры на направляющих.

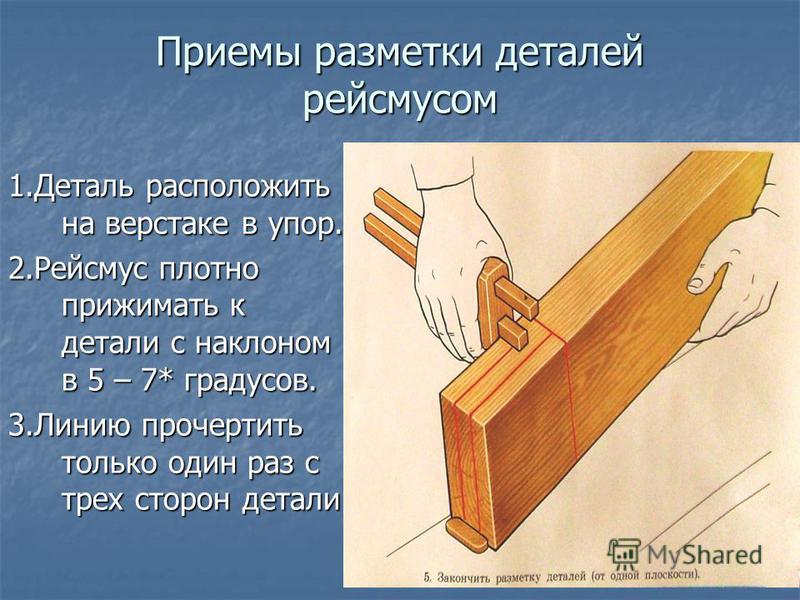

7 Приемы разметки деталей рейсмусом 1. Деталь расположить на верстаке в упор. 2. Рейсмус плотно прижимать к детали с наклоном в 5 – 7* градусов. 3. Линию прочертить только один раз с трех сторон детали

8 Запилить проушину по линии разметки Деталь надежно закрепить в верстаке на высоту согнутой руки в локте. 2. Запил начать к себе, применяя направитель. 3. Пилить строго половину линии разметки внутри проушины.

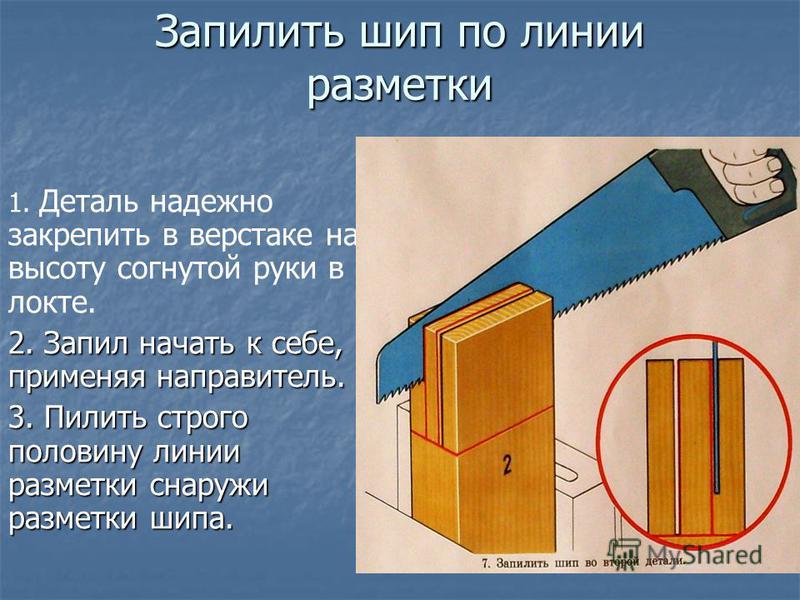

9 Запилить шип по линии разметки 1. Деталь надежно закрепить в верстаке на высоту согнутой руки в локте. 2. Запил начать к себе, применяя направитель. 3. Пилить строго половину линии разметки снаружи разметки шипа.

10 Отпилить щёчки у шипа 1. Деталь установить на упор, на верстаке. 2. Запил щёчек выполнять по линии разметки по направителю под углом 5-10* градусов. 3. Не допускать запил на элемент шипа.

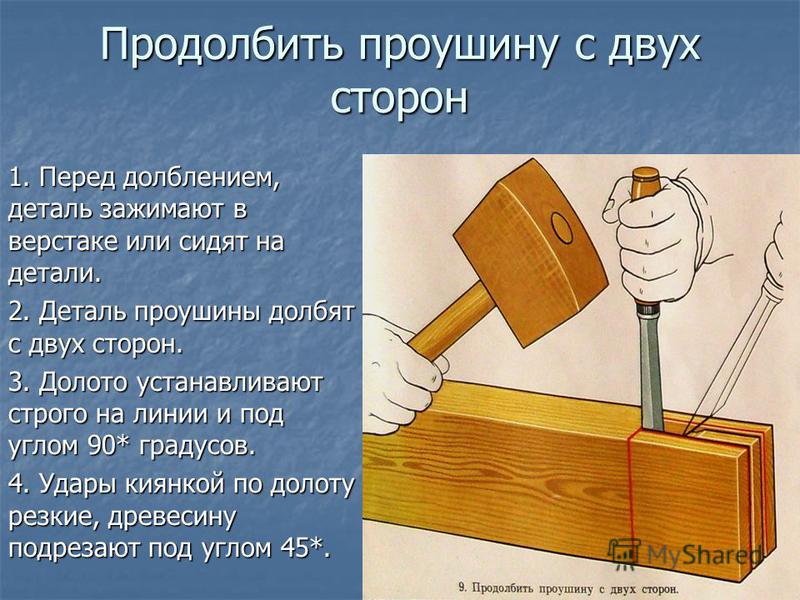

11 Продолбить проушину с двух сторон 1. Перед долблением, деталь зажимают в верстаке или сидят на детали. 2. Деталь проушины долбят с двух сторон. 3. Долото устанавливают строго на линии и под углом 90* градусов. 4. Удары киянкой по долоту резкие, древесину подрезают под углом 45*.

12 Подогнать шип по размеру проушины 1. Предварительно, на сухо, попробовать собрать шиповое соединение. 2. Проверить плотность соединения, совпадение размеров шипового соединения. 3. Установив деталь на упор, подогнать стамеской шип или проушину по размеру.

13 Собрать шиповое соединение на клею. Зачистить рубанком. 1. Нанести клей на поверхность шипа и проушины толщиной до 1 мм. 2. При помощи киянки и подкладки, собрать шиповое соединение на клею, проверив угол 90* столярным угольником, зажав в зажим верстака. 3. Заклеенное шиповое соединение, рубанком зачистить провесы.

14 Итоги пройденной темы При изучении темы программы вы получили знания, умения и навыки выполнения шипового соединения. При изучении темы программы вы получили знания, умения и навыки выполнения шипового соединения. Теперь вы сможете, самостоятельно изготавливать следующие столярные изделия: табурет, банкетку, стол, тумбочку, рамки для зеркало и фото, изделия для дачи и отдыха. Теперь вы сможете, самостоятельно изготавливать следующие столярные изделия: табурет, банкетку, стол, тумбочку, рамки для зеркало и фото, изделия для дачи и отдыха.

15 Используемая литература 1. Книга «Домовая резьба» - М.: Нива России, 1992 г. Ил. 2. Плакаты для учащихся 5-8 кл. «Просвещение» 1978 г. 3. Текст для иллюстраций авторский.
