Рис 6.3 Магистральная сеть 100 Мбит/с 10/100 Мбит/с Коммутатор. - презентация

1 Рис 6.3 Магистральная сеть 100 Мбит/с 10/100 Мбит/с Коммутатор

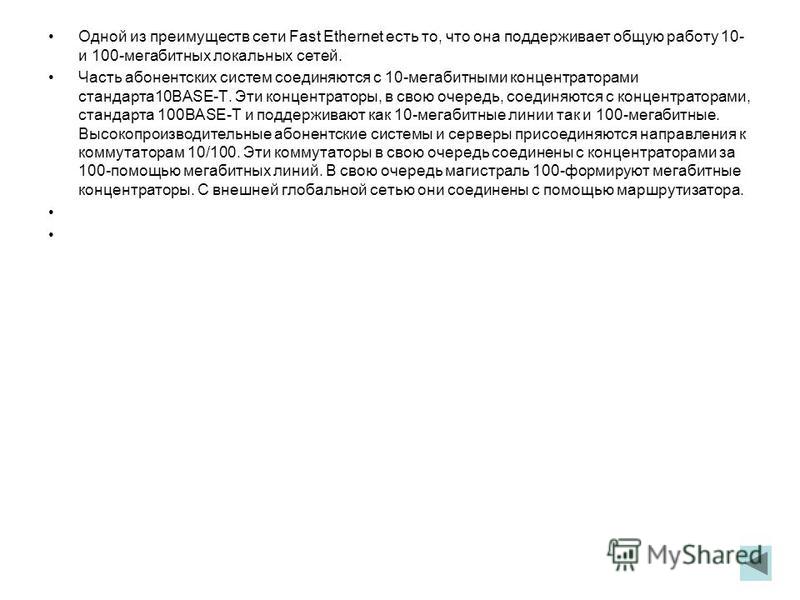

2 Одной из преимуществ сети Fast Ethernet есть то, что она поддерживает общую работу 10- и 100-мегабитных локальных сетей. Часть абонентских систем соединяются с 10-мегабитными концентраторами стандарта 10BASE-T. Эти концентраторы, в свою очередь, соединяются с концентраторами, стандарта 100BASE-T и поддерживают как 10-мегабитные линии так и 100-мегабитные. Высокопроизводительные абонентские системы и серверы присоединяются направления к коммутаторам 10/100. Эти коммутаторы в свою очередь соединены с концентраторами за 100-помощью мегабитных линий. В свою очередь магистраль 100-формируют мегабитные концентраторы. С внешней глобальной сетью они соединены с помощью маршрутизатора.

3 Часть абонентских систем соединяются с 10- мегабитными концентраторами стандарта 10BASE-T

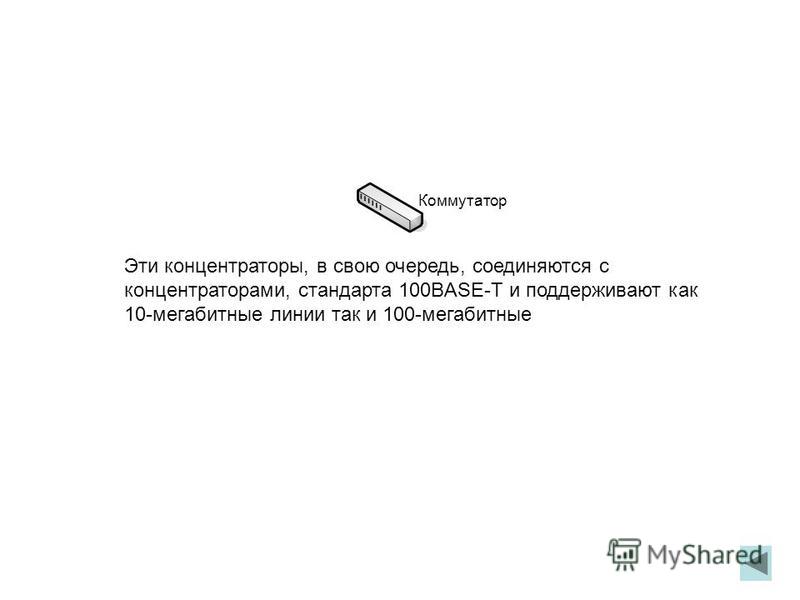

4 Эти концентраторы, в свою очередь, соединяются с концентраторами, стандарта 100BASE-T и поддерживают как 10-мегабитные линии так и 100-мегабитные Коммутатор

5 коммутаторы в свою очередь соединены с концентраторами с помощью 100-мегабитных линий 100 Мбіт/с Коммутатор
