Пиломатериалы. Чертёж и технологическая карта изделия призматической формы. Лабораторно – практическая работа. Определение видов пиломатериалов. - презентация

1 Пиломатериалы. Чертёж и технологическая карта изделия призматической формы. Лабораторно – практическая работа. Определение видов пиломатериалов.

2

3

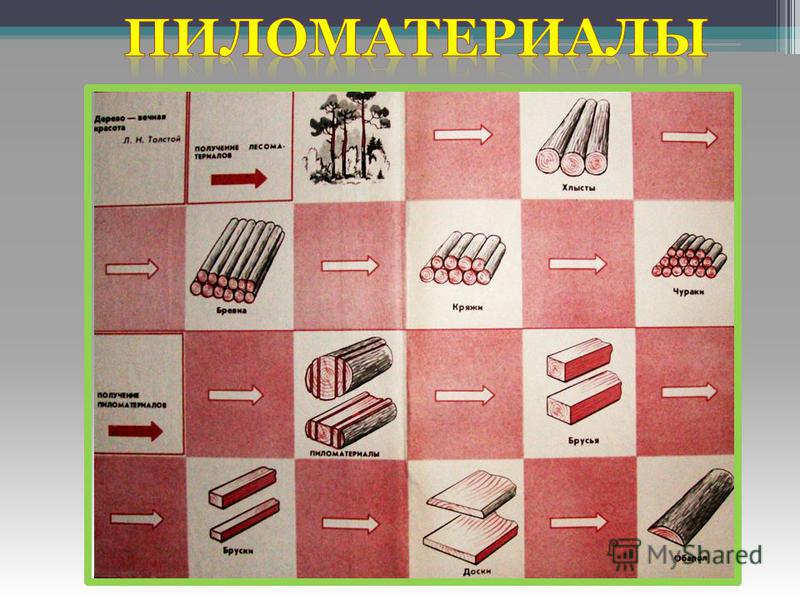

4 Виды пиломатериалов Имеют толщину до 100 мм и ширину более двойной толщины. В зависимости от места выпиливания из бревна бывают сердцевинные, центральные и боковые. Используются для настилки полов, изготовления дверей, перегородок и др. Название и рисунок Двухкантный Трёхкантный Четырёхкантный Брусья Доски Необрезные Обрезные Имеют толщину и ширину свыше 100 мм. Используются для изготовления досок, строганного шпона, в качестве опор и др. Описание, применение

5 Виды пиломатериалов Имеют толщину до 100 мм и ширину не более двойной толщины. Применяются для изготовления оконных переплётов, в качестве заготовок для работы в мастерских и др. Имеют вид бруса с крупным поперечным сечением. Используется для укладки под рельсы железных дорог. Боковые части бревна, оставшиеся после его продольной распиловки. Используется для временных ограждений, навесов и др. Название и рисунок Описание, применение

6 Способы получения пиломатериалов Название и рисунок Описание За один проход пил бревно распиливают на необрезные доски и обапол. Можно получать так же шпалы и двухкантные брусья. Пиломатериалы получают за два прохода пил: сначала брус и необрезные доски с обаполом, затем из бруса обрезные доски или бруски а так же обапол. Вразвал С брусовкой

7 Брус Рейка В чём разница?

8 Ребро Торец Пласть Кромка

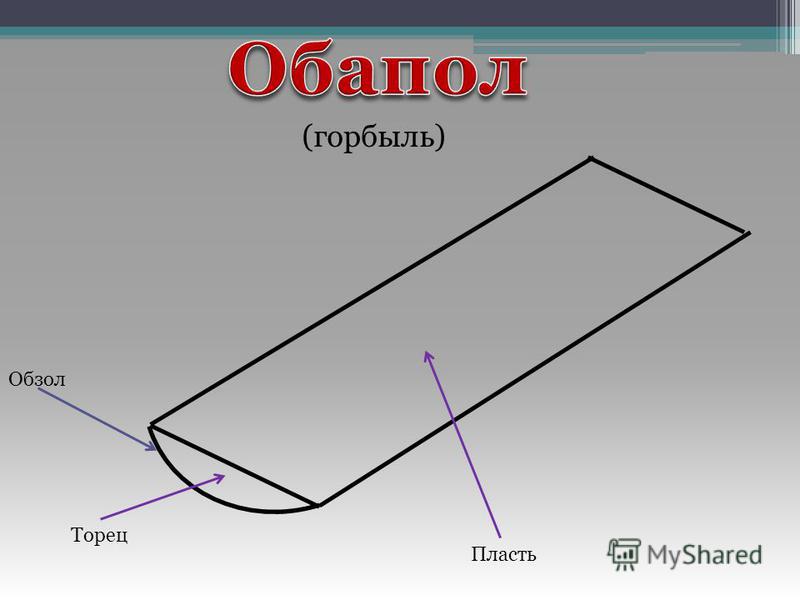

9 Пласть Торец (горбыль) Обзол

10 Если бревно распилить пополам, то получатся две пластины Пластина

11

12

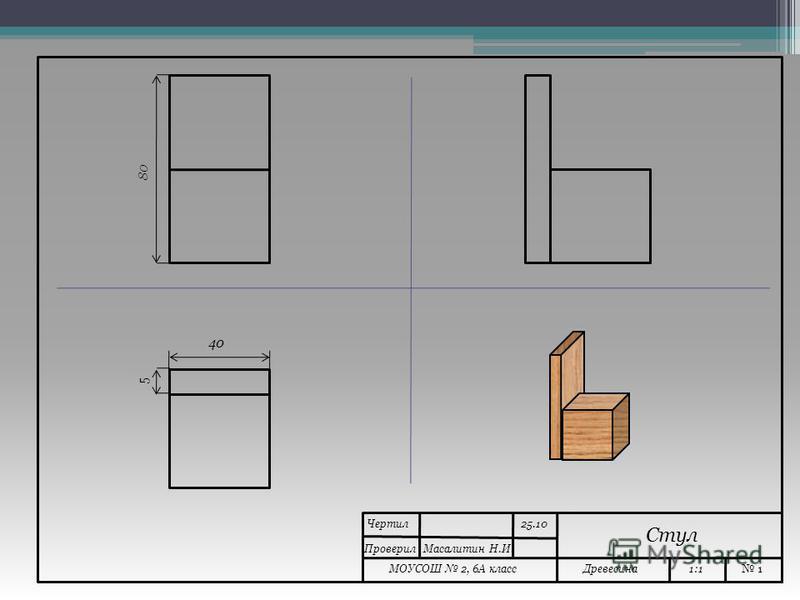

13 Чертил Проверил МОУСОШ 2, 6А класс Масалитин Н.И. Стул Древесина 1:

14

15 ТЕХНОЛОГИЧЕСКАЯ КАРТА - технологическая документация в виде карты, листка, содержащего описание процесса изготовления, операций обработки изделия, применяемого оборудования, инструментов.

16 Технологическая карта состоит из четырёх столбцов

17 Технологическая карта п/п Этапы обработки Графическое изображение Инструменты

18 Технологическая карта п/п Этапы обработки Графическое изображение Инструменты 40 1 Подобрать заготовку для сиденья стула Линейка Разметить деталь 2 Линейка, угольник, карандаш Ножовка, направитель Отпилить припуски 3

19 п/п Этапы обработки Графическое изображение Инструменты Технологическая карта продолжение 4 Обработать опиленные стороны Напильник, наждачная бумага 5 Подобрать заготовку для спинки стула Линейка 6 Разметить деталь Линейка, угольник, карандаш 7 Отпилить припуски Ножовка, направитель

20 п/п Этапы обработки Графическое изображение Инструменты Технологическая карта продолжение 8 Обработать опиленные стороны Напильник, наждачная бумага 9 Соединить детали с помощью гвоздей Молоток, гвозди 10 Отшлифовать изделие Наждачная бумага
