Е ЛЕКТРИЧНИЙ СТРУМ У ГАЗАХ. З АСТОСУВАННЯ СТРУМУ В ГАЗАХ У ПОБУТІ, В ПРОМИСЛОВОСТІ, ТЕХНІЦІ. - презентация

1

2 Е ЛЕКТРИЧНИЙ СТРУМ У ГАЗАХ. З АСТОСУВАННЯ СТРУМУ В ГАЗАХ У ПОБУТІ, В ПРОМИСЛОВОСТІ, ТЕХНІЦІ.

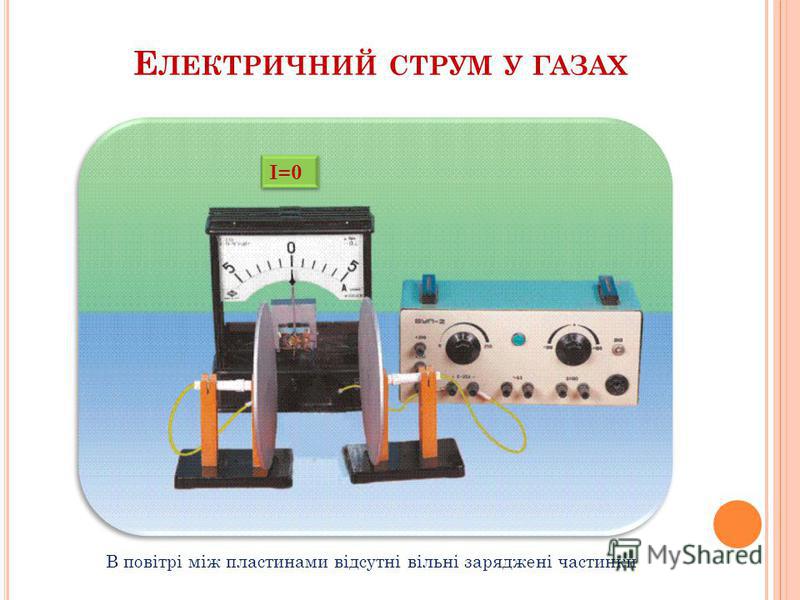

3 Е ЛЕКТРИЧНИЙ СТРУМ У ГАЗАХ І=0 В повітрі між пластинами відсутні вільні заряджені частинки

4 Е ЛЕКТРИЧНИЙ СТРУМ У ГАЗАХ І 0 В повітрі між пластинами зявилися вільні заряджені частинки

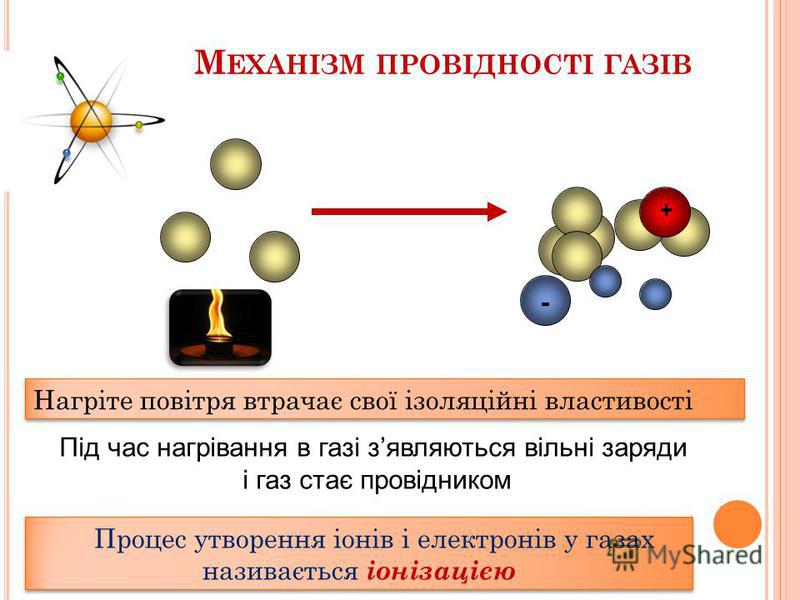

5 М ЕХАНІЗМ ПРОВІДНОСТІ ГАЗІВ + - Нагріте повітря втрачає свої ізоляційні властивості Під час нагрівання в газі зявляються вільні заряди і газ стає провідником - Процес утворення іонів і електронів у газах називається іонізацією

6 Й ОНІЗОВАНИЙ ГАЗ В ЕЛЕКТРИЧНОМУ ПОЛІ Виникає напрямлений рух вільних заряджених частинок – електричний струм електронів позитивних йонів негативних йонів

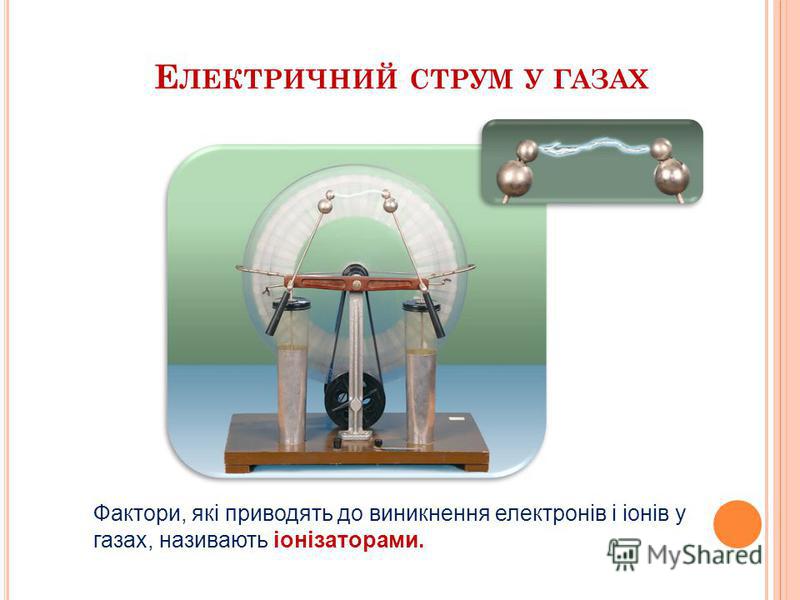

7 Е ЛЕКТРИЧНИЙ СТРУМ У ГАЗАХ Фактори, які приводять до виникнення електронів і іонів у газах, називають іонізаторами.

8 Якщо іонізатор перестає діяти, то газ знову стає діелектриком: відбувається рекомбінація Газовий розряд, який відбувається тільки за наявності зовнішнього іонізатора, називають несамостійним газовим розрядом

9 С АМОСТІЙНІ ГАЗОВІ РОЗРЯДИ Самостійний газовий розряд розряд, який не потребує для свого підтримування зовнішнього іонізатора. Ударна йонізація (йонізація електронним ударом) Ударна йонізація (йонізація електронним ударом)

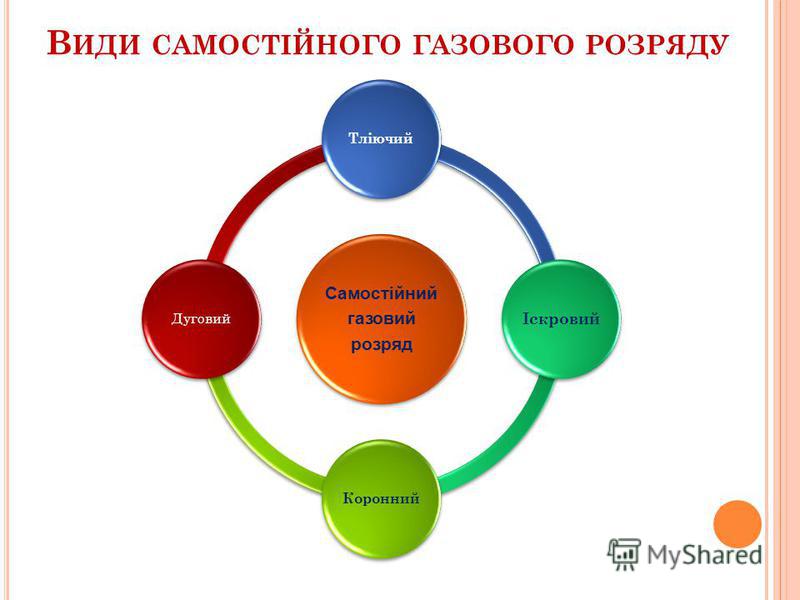

10 В ИДИ САМОСТІЙНОГО ГАЗОВОГО РОЗРЯДУ Самостійний газовий розряд Тліючий Іскровий Коронний Дуговий

11 Т ЛІЮЧИЙ ГАЗОВИЙ РОЗРЯД Спостерігається при малих тисках Лампи денного світла, рекламні трубки

12 Д УГОВИЙ ГАЗОВИЙ РОЗРЯД Це безперервний процес проходження електричного струму через повітряний проміжок між електродами Температура каналу дуги досягає °С Зварювання металів

13 І СКРОВИЙ ГАЗОВИЙ РОЗРЯД Виникає при високих напругах

14 К ОРОННИЙ ГАЗОВИЙ РОЗРЯД «Вогні святого Ельма» Це електричне світіння, яке часом оточує високі, загострені об'єкти, при наближенні грози Виникає в різко неоднорідних полях

15 П ЛАЗМА Іонізований газ, одержаний у процесі самостійного розряду, являє собою особливий стан речовини плазму При температурах близько градусів будь-яка речовина перебуває в стані плазми Газорозрядна плазма приклад холодної плазми холодна гаряча плазма

16 В ИКОНАЛА УЧЕНИЦЯ 9-Б КЛАСУ П ЕЦЮХ І РИНА
