1 РОССТАНДАРТ ФГУП «ВНИИР» Качество. Точность. Репутация. ФГУП «ВНИИР» 2015 ТК 024 ФГУП «ВНИИР» Государственный научный метрологический центр Основные положения стандарта «Специальные сужающие устройства» Начальник НИО-5 ФГУП «ВНИИР» М.С. Санников 1

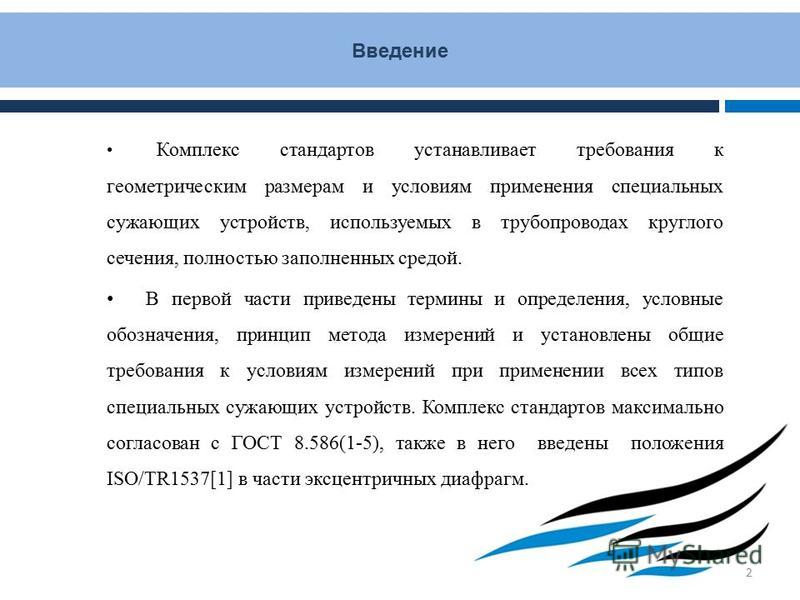

2 Введение Комплекс стандартов устанавливает требования к геометрическим размерам и условиям применения специальных сужающих устройств, используемых в трубопроводах круглого сечения, полностью заполненных средой. В первой части приведены термины и определения, условные обозначения, принцип метода измерений и установлены общие требования к условиям измерений при применении всех типов специальных сужающих устройств. Комплекс стандартов максимально согласован с ГОСТ 8.586(1-5), также в него введены положения ISO/TR1537[1] в части эксцентричных диафрагм. 2

3 Основные разделы стандарта Область применения Нормативные ссылки Термины и определения Обозначения и сокращения Класс фиксации узлов измерения расхода и количества среды Метод определения расхода и количества среды Общие требования к условиям проведения измерений Состав и общие требования к узлу измерений Требования к измерительному трубопроводу и его оснащению Приложения Библиография 3

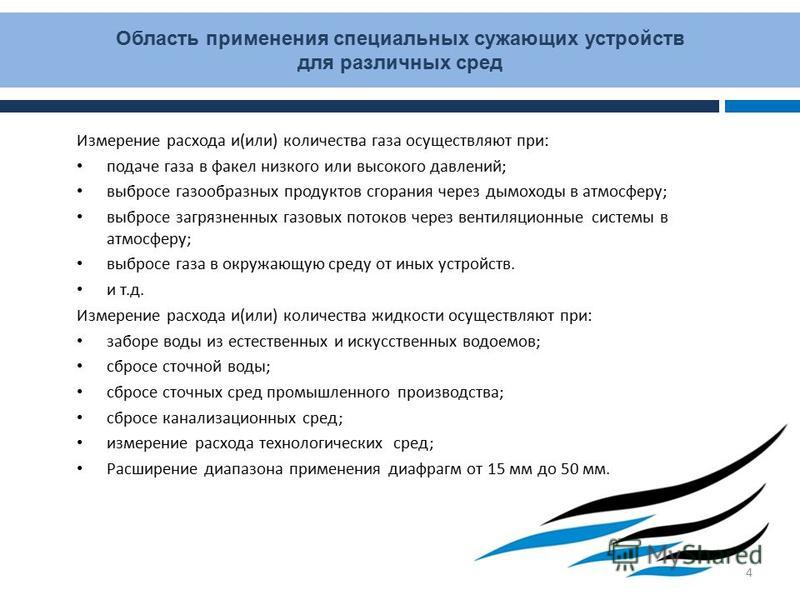

4 Область применения специальных сужающих устройств для различных сред Измерение расхода и(или) количества газа осуществляют при: подаче газа в факел низкого или высокого давлений; выбросе газообразных продуктов сгорания через дымоходы в атмосферу; выбросе загрязненных газовых потоков через вентиляционные системы в атмосферу; выбросе газа в окружающую среду от иных устройств. и т.д. Измерение расхода и(или) количества жидкости осуществляют при: заборе воды из естественных и искусственных водоемов; сбросе сточной воды; сбросе сточных сред промышленного производства; сбросе канализационных сред; измерение расхода технологических сред; Расширение диапазона применения диафрагм от 15 мм до 50 мм. 4

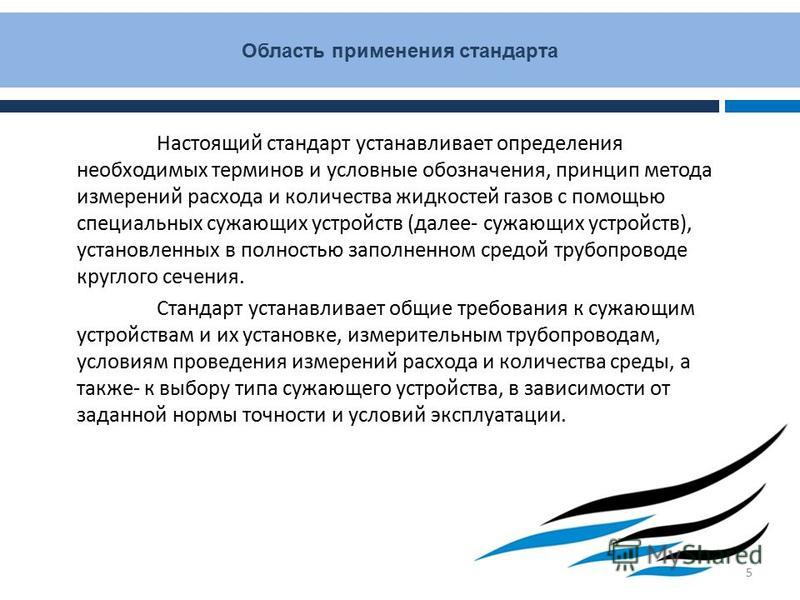

5 Область применения стандарта Настоящий стандарт устанавливает определения необходимых терминов и условные обозначения, принцип метода измерений расхода и количества жидкостей газов с помощью специальных сужающих устройств (далее- сужающих устройств), установленных в полностью заполненном средой трубопроводе круглого сечения. Стандарт устанавливает общие требования к сужающим устройствам и их установке, измерительным трубопроводам, условиям проведения измерений расхода и количества среды, а также- к выбору типа сужающего устройства, в зависимости от заданной нормы точности и условий эксплуатации. 5

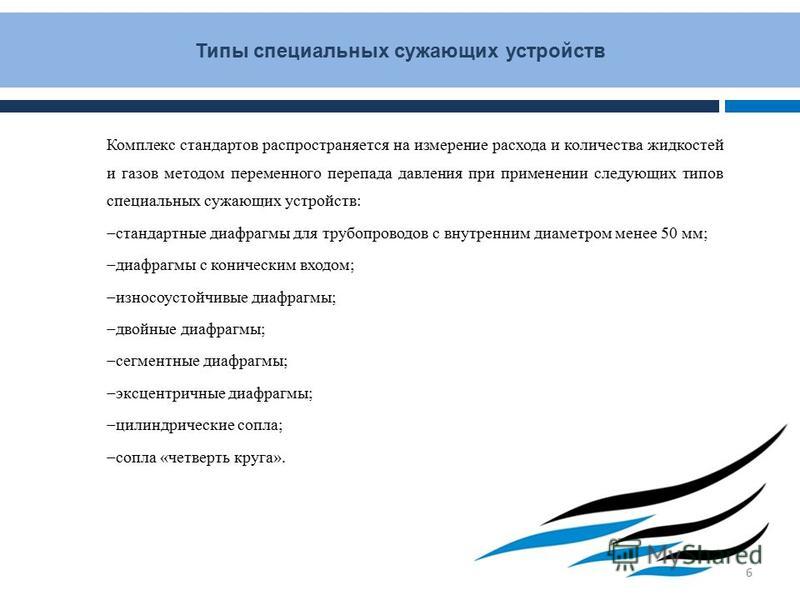

6 Типы специальных сужающих устройств Комплекс стандартов распространяется на измерение расхода и количества жидкостей и газов методом переменного перепада давления при применении следующих типов специальных сужающих устройств: стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм; диафрагмы с коническим входом; износоустойчивые диафрагмы; двойные диафрагмы; сегментные диафрагмы; эксцентричные диафрагмы; цилиндрические сопла; сопла «четверть круга». 6

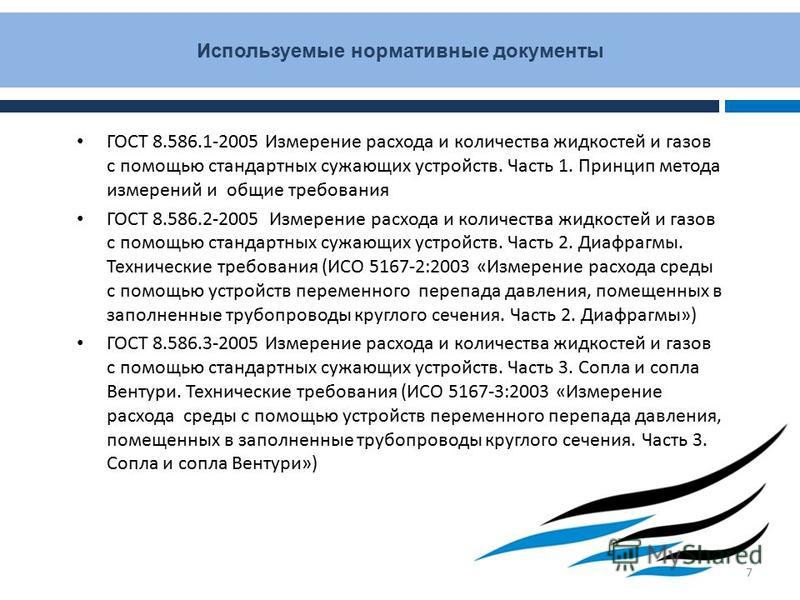

7 Используемые нормативные документы ГОСТ Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 1. Принцип метода измерений и общие требования ГОСТ Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 2. Диафрагмы. Технические требования (ИСО :2003 «Измерение расхода среды с помощью устройств переменного перепада давления, помещенных в заполненные трубопроводы круглого сечения. Часть 2. Диафрагмы») ГОСТ Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 3. Сопла и сопла Вентури. Технические требования (ИСО :2003 «Измерение расхода среды с помощью устройств переменного перепада давления, помещенных в заполненные трубопроводы круглого сечения. Часть 3. Сопла и сопла Вентури») 7

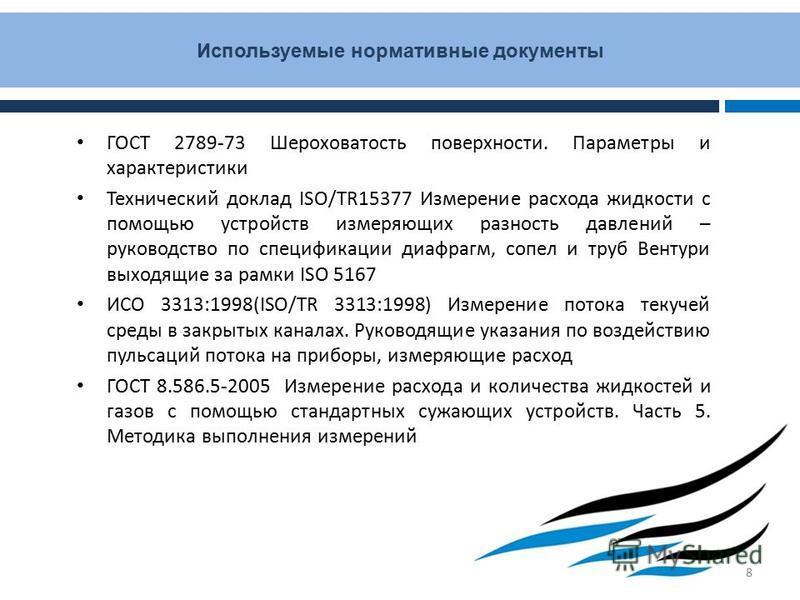

8 Используемые нормативные документы ГОСТ Шероховатость поверхности. Параметры и характеристики Технический доклад ISO/TR15377 Измерение расхода жидкости с помощью устройств измеряющих разность давлений – руководство по спецификации диафрагм, сопел и труб Вентури выходящие за рамки ISO 5167 ИСО 3313:1998(ISO/TR 3313:1998) Измерение потока текучей среды в закрытых каналах. Руководящие указания по воздействию пульсаций потока на приборы, измеряющие расход ГОСТ Измерение расхода и количества жидкостей и газов с помощью стандартных сужающих устройств. Часть 5. Методика выполнения измерений 8

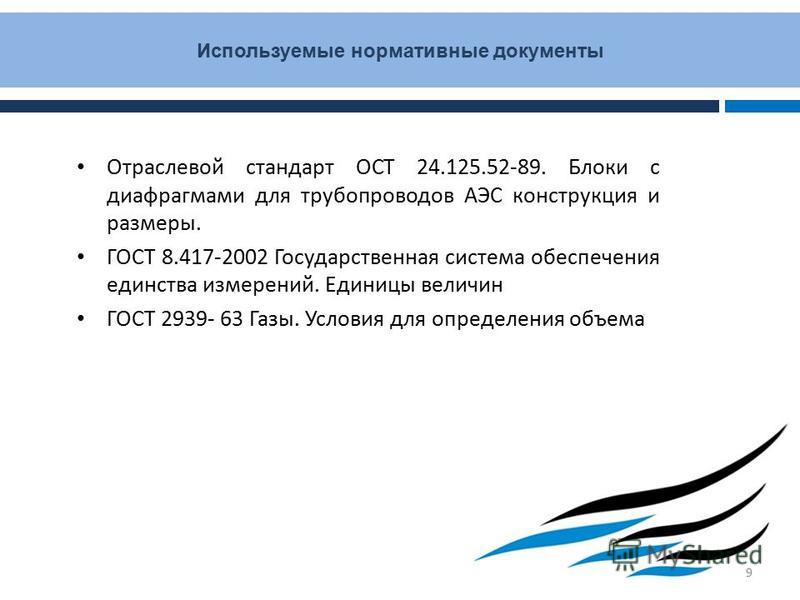

9 Используемые нормативные документы Отраслевой стандарт ОСТ Блоки с диафрагмами для трубопроводов АЭС конструкция и размеры. ГОСТ Государственная система обеспечения единства измерений. Единицы величин ГОСТ Газы. Условия для определения объема 9

10 Уравнение расхода 10

11 Допустимое содержание примесей 11

12 Область применения специальных сужающих устройств для измерения расхода в трубопроводах 12 Тип СУD, ммβd, мм Диафрагмы с коническим входом 12,5-100,00,1-0,56,0-50,0 Цилиндрические сопла 25,0-100,00,1-0,72,5-70,0 Сопла «Четверть круга»25,0-100,00,22-0,76,0-70,0 Двойные диафрагмы 40,0-100,00,3-0,712,7-70,5 Сегментные диафрагмы 50,0-1000,00,3-0,7- Износоустойчивые диафрагмы 30,0-1000,00,22-0,816,0-800,0 Стандартные диафрагмы для трубопроводов с внутренним диаметром менее 50 мм 14,0-50,00,22-0,87,0-40,0 Эксцентричные диафрагмы ,45-0,84 22,5-840

13 Состав узла измерения в общем случае специальное СУ; камера отбора давления на СУ или система отбора давления; измерительный(е) трубопровод(ы) с прямыми участками, расположенными между СУ и местными сопротивлениями; СИ плотности и СИ компонентного состава или СИ компонентного состава( хроматограф), если измерения компонентного состава и плотности производят непосредственно на УИ; пробоотборное устройство, если определение параметров среды производят в химико-аналитической лаборатории; средства обработки результатов( вычислитель, ИВК) измерений; дополнительные устройства(фильтры, конденсатоотборники, регуляторы расхода и давления и т.д.); вспомогательное оборудование. 13

14 Конструкция и диапазон чисел Re для стандартной диафрагмы с D 20 <50 14 βRe min гр Re max гр 0, , , , , , , , , , , , ,

15 Конструкция и диапазон чисел Re для диафрагмы с коническим входом. 15 βRe min гр Re max гр 0, , , , ,

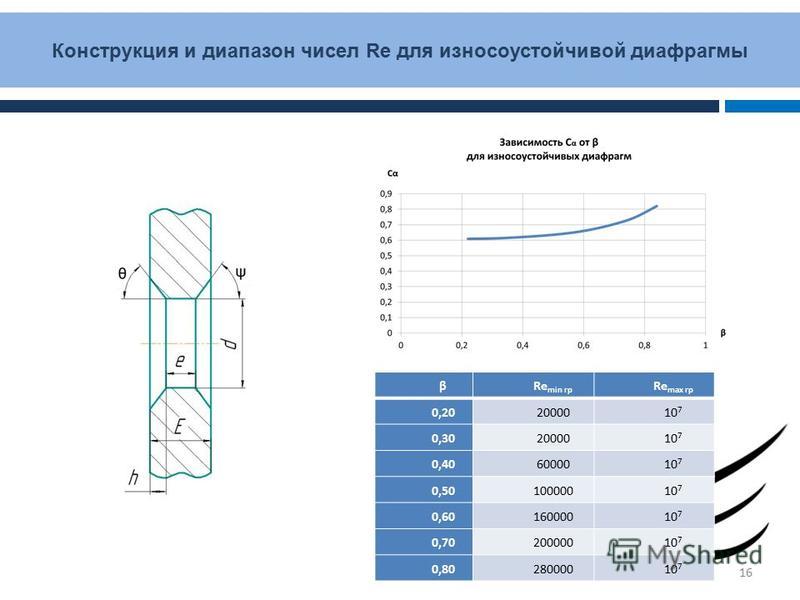

16 Конструкция и диапазон чисел Re для износоустойчивой диафрагмы 16 βRe min гр Re max гр 0, , , , , , ,

17 Конструкция и диапазон чисел Re для двойной диафрагмы 17 βRe min гр Re max гр 0, , , , , ,

18 Конструкция и диапазон чисел Re для сегментной диафрагмы 18 βRe min гр Re max гр 0, , , , , , , , ,

19 Конструкция и диапазон чисел Re для несимметричного цилиндрического сопла 19 βRe min гр Re max гр 0, , , , , , ,

20 Зависимость С α от Re 20 Диафрагмы с коническим входом Цилиндрические сопла Сопла "четверть круга" Износоустойчивые диафрагмы Сегментные диафрагмы Стандартные диафрагмы для трубопроводов диаметром менее 50 мм Двойные диафрагмы Эксцентричные диафрагмы

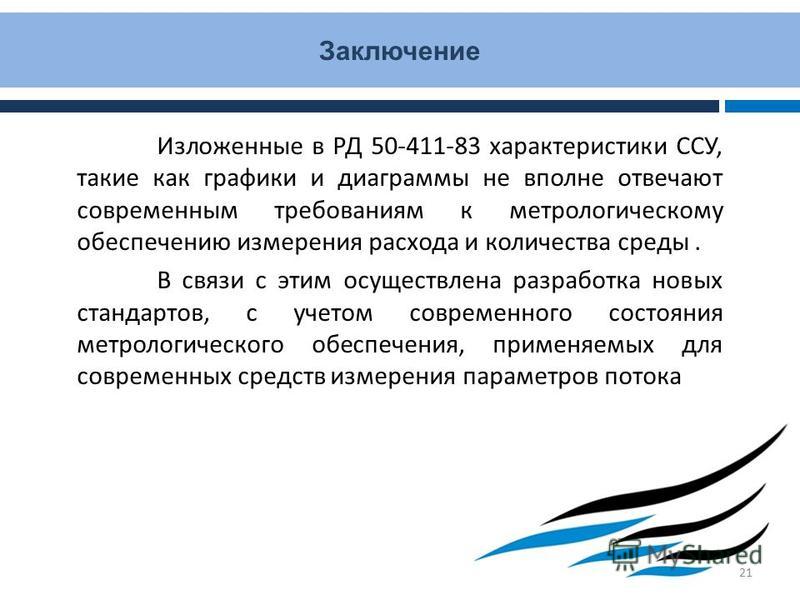

21 Заключение Изложенные в РД характеристики ССУ, такие как графики и диаграммы не вполне отвечают современным требованиям к метрологическому обеспечению измерения расхода и количества среды. В связи с этим осуществлена разработка новых стандартов, с учетом современного состояния метрологического обеспечения, применяемых для современных средств измерения параметров потока 21
