1 Конфигурация ЛВС (локальные сети одноранговые и с выделенным сервером) По административным отношениям между узлами можно выделить сети с централизованным управлением или с выделенными серверами (серверные сети) и сети без централизованного управления или без выделенного сервера (децентрализованные), так называемые, одноранговые (одноуровневые) сети. Сети с централизованным управлением называются иерархическими, а децентрализованные сети равноправными. В сетях с централизованным управлением один из компьютеров является сервером, а остальные ПК - рабочими станциями.

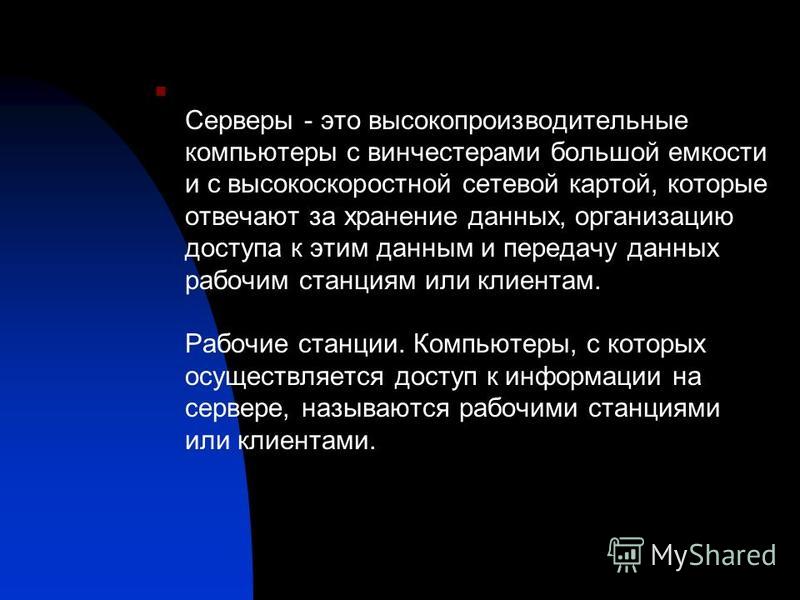

2 Серверы - это высокопроизводительные компьютеры с винчестерами большой емкости и с высокоскоростной сетевой картой, которые отвечают за хранение данных, организацию доступа к этим данным и передачу данных рабочим станциям или клиентам. Рабочие станции. Компьютеры, с которых осуществляется доступ к информации на сервере, называются рабочими станциями или клиентами.

3 Одноранговые (одноуровневые или равноправные) сети В сетях с децентрализованным управлением нет единого центра управления взаимодействием рабочих станций и единого компьютера для хранения данных. Одноранговая сеть – это ЛВС равноправных компьютеров, каждый из которых имеет уникальное имя и, как правило, пароль для входа в него в момент загрузки ОС. Равноправность ПК означает, что администратор каждого компьютера в сети может преобразовать свой локальный ресурс в разделяемый и устанавливать права доступа к нему и пароли. Он же отвечает за сохранность или работоспособность этого ресурса. Локальный ресурс - ресурс, доступный только с ПК, на котором он находится. Ресурс ПК, доступный для других компьютеров, называется разделяемым или совместно используемым. Таким образом, одноранговая сеть - это ЛВС, в которой каждая рабочая станция может разделить все или некоторые из ее ресурсов с другими рабочими станциями сети. Но отсутствие выделенного сервера не позволяет администратору централизовано управлять всеми ресурсами одноранговой сети.

4 Каждая рабочая станция может выполнять функции, как клиента, так и сервера, т.е. предоставлять ресурсы другим рабочим станциям и использовать ресурсы других рабочих станций. Одноранговые сети могут быть организованы на базе всех современных 32-разрядных операционных систем – Windows 95/98, Windows 2000, Windows XP, Windows VISTA. Для эффективной работы в одноранговой сети количество рабочих станций не должно быть более 10. Достоинства одноранговой ЛВС: · низкая стоимость; · высокая надежность. Недостатки: · работа ЛВС эффективна только при количестве одновременно работающих станций не более 10; · слабая защита информации; · сложность обновления и изменения ПО рабочих станций.

5 Серверные локальные сети (многоуровневые или иерархические) В сетях с централизованным управлением сервер обеспечивает взаимодействия между рабочими станциями, выполняет функции хранения данных общего пользования, организует доступ к этим данным и передает данные клиенту. Клиент обрабатывает полученные данные и предоставляет результаты обработки пользователю. Необходимо отметить, что обработка данных может осуществляться и на сервере. Сети с централизованным управлением, в которых сервер предназначен только хранения и выдачи клиентам информации по запросам, называются сетями с выделенным файл-сервером. Системы, в которых на сервере наряду с хранением осуществляется и обработка информации, называются системами "клиент-сервер". Необходимо отметить, что в серверных сетях клиенту непосредственно доступны только ресурсы серверов. Но рабочие станции, входящие в ЛВС с централизованным управлением, могут одновременно организовать между собой одноранговую сеть со всеми ее возможностями.

6 Программное обеспечение, управляющее работой ЛВС с централизованным управлением, состоит из двух частей: · сетевой операционной системы, устанавливаемой на сервере; · программного обеспечения на рабочей станции, представляющего набор программ, работающих под управлением операционной системы, которая установлена на рабочей станции. При этом на разных рабочих станциях в одной сети могут быть установлены различные операционные системы. В больших иерархических ЛВС в качестве сетевых ОС используются UNIX и LINUX, которые являются более надежными. Для сетей среднего масштаба наиболее популярной сетевой ОС является Windows 2003 Server. В зависимости от способов использования сервера в иерархических сетях различают серверы следующих типов: · Файловый сервер. В этом случае на сервере находятся совместно обрабатываемые файлы или (и) совместно используемые программы. · Сервер баз данных. На сервере размещается сетевая база данных. · Принт-сервер. К компьютеру подключается достаточно производительный принтер, на котором может быть распечатана информация сразу с нескольких рабочих станций. · Почтовый сервер. На сервере хранится информация, отправляемая и получаемая как по локальной сети.

7 Достоинства: · выше скорость обработки данных; · обладает надежной системой защиты информации и обеспечения секретности; · проще в управлении по сравнению с одноранговыми сетями. · Недостатки: · сеть дороже из-за выделенного сервера; · менее гибкая по сравнению с равноправной сетью.
