1 Локальная сеть

2 Компьютерная сеть Компьютерная сеть – соединение компьютеров для обмена информацией и совместного использования ресурсов (принтер, модем, дисковая память и т.д.).

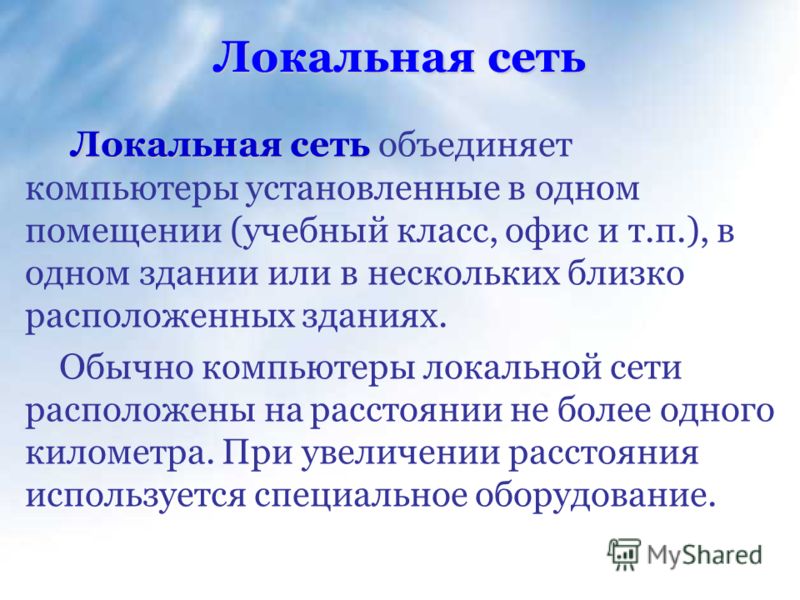

3 Локальная сеть Локальная сеть Локальная сеть объединяет компьютеры установленные в одном помещении (учебный класс, офис и т.п.), в одном здании или в нескольких близко расположенных зданиях. Обычно компьютеры локальной сети расположены на расстоянии не более одного километра. При увеличении расстояния используется специальное оборудование.

4 быстрый обмен информацией совместное использование периферийных устройств (принтер, сканер, модем и пр.) одновременная работа с документами Координация совместной работы

5 Цели использования локальных сетей: обмен файлами между пользователями сети Использование общих ресурсов, периферийных устройств, программного обеспечения, централизованной базы данных

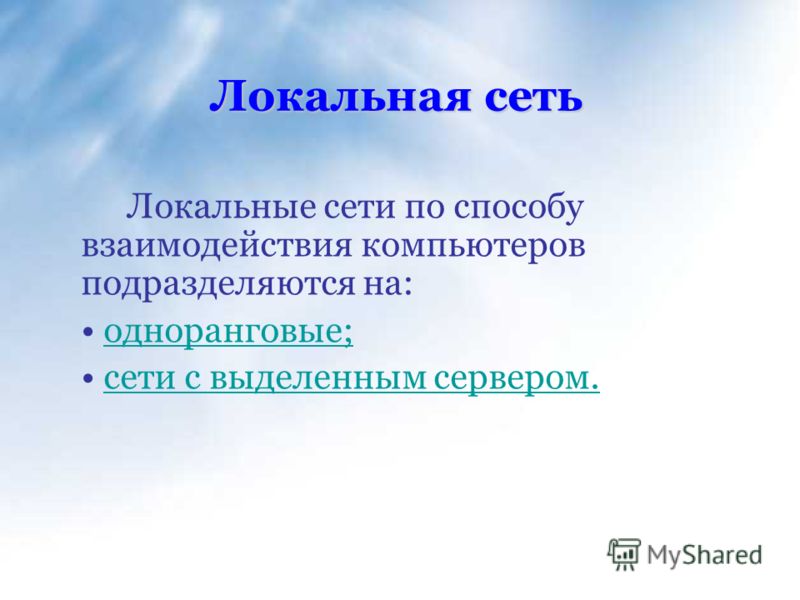

6 Локальная сеть Локальные сети по способу взаимодействия компьютеров подразделяются на: одноранговые; сети с выделенным сервером.

7 Одноранговая локальная сеть В одноранговой локальной сети все компьютеры равноправны. Общие устройства могут быть подключены к любому компьютеру в сети.

8 Сеть с выделенным сервером Структура сети с выделенным сервером

9 Сеть с выделенным сервером Сервер Сервер (от англ. server - обслуживающее устройство) - компьютер, распределяющий ресурсы между пользователями сети. В сервере установлен мощный процессор, большая оперативная и дисковая память, хранится основная часть программного обеспечения и данных сети, которыми могут воспользоваться все пользователи сети.

10 Сеть с выделенным сервером В качестве рабочих станций обычно используются менее производительные компьютеры с меньшей дисковой и оперативной памятью.

11 В сетях с выделенным сервером реализуется клиент-серверная технология. На сервере устанавливается серверное ПО: серверная операционная система; WEB-сервер (организация Интернет); прокси-сервер (обеспечение работы с Интернет рабочих станций); файл-сервер (обеспечение совместного доступа к файлам) и т.п. ПО сетей с выделенным сервером

12 На рабочей станции устанавливается клиентское ПО: операционная система для рабочих станций; клиентская часть прикладного ПО и т.п. ПО сетей с выделенным сервером

13 Наиболее распространены следующие способы соединения компьютеров: шина (как правило используется для одноранговых сетей);шина звезда (используется для любых локальных сетей).звезда кольцо Аппаратное обеспечение сети

14 Кроме базовых топологий существуют топологии: древовидная ячеистая полносвязанная

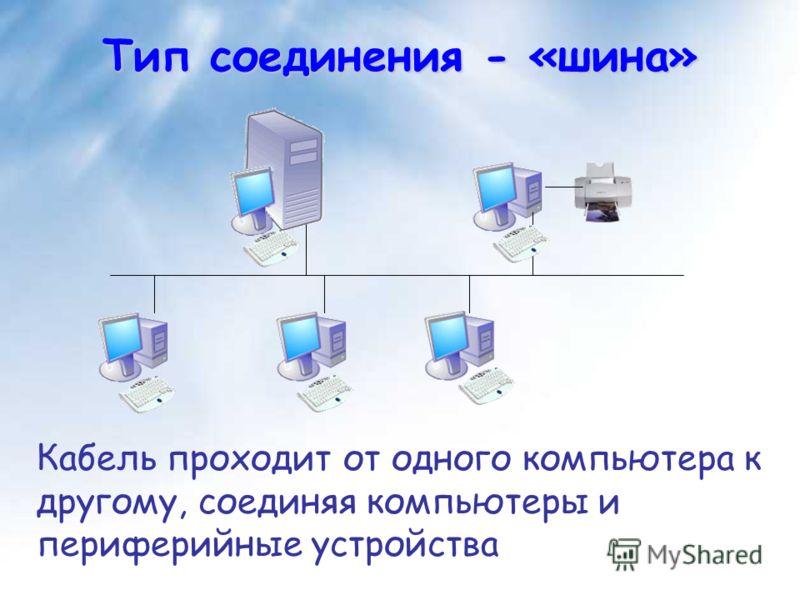

15 Тип соединения - «шина» Кабель проходит от одного компьютера к другому, соединяя компьютеры и периферийные устройства

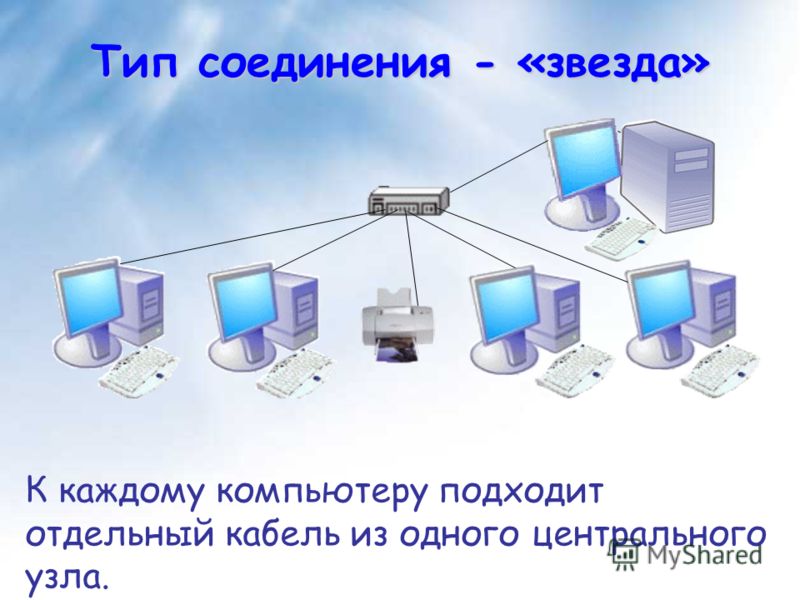

16 Тип соединения - «звезда» К каждому компьютеру подходит отдельный кабель из одного центрального узла.

17 Кольцо Сигналы передаются по кольцу в одном направлении и проходят через каждый компьютер. 1.У кабеля нет свободного конца и поэтому не нужен терминал 2.Каждый компьютер усиливает сигналы передавая их следующему компьютеру При выходе из строя одного компьютера прекращает функционировать вся сеть

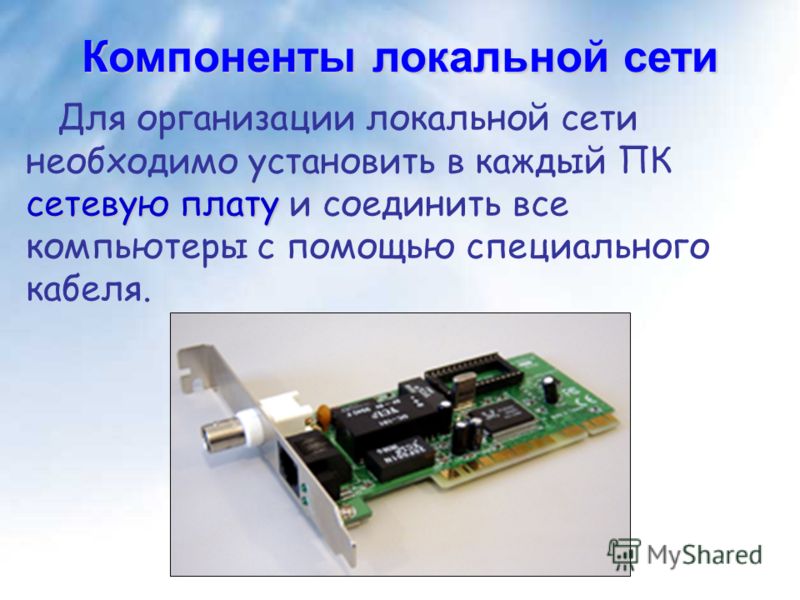

18 Компоненты локальной сети сетевую плату Для организации локальной сети необходимо установить в каждый ПК сетевую плату и соединить все компьютеры с помощью специального кабеля.

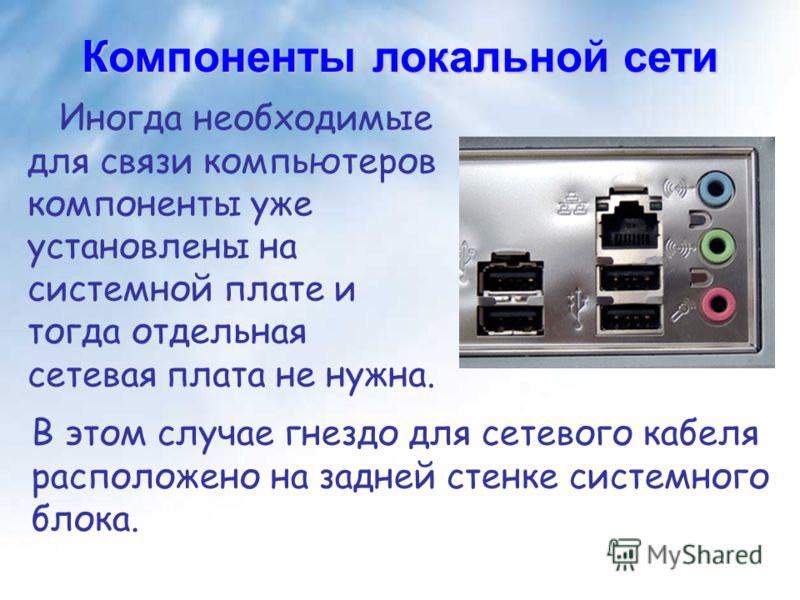

19 Компоненты локальной сети Иногда необходимые для связи компьютеров компоненты уже установлены на системной плате и тогда отдельная сетевая плата не нужна. В этом случае гнездо для сетевого кабеля расположено на задней стенке системного блока.

20 Для ЛКС в настоящее время используются следующие физические среды передачи информации: тонкий коаксиальный кабель (рис. 1) самая дешевая, но низкоскоростная среда; максимальное расстояние между компьютерами до 150 м;

21 толстый коаксиальный кабель более дорогая среда по сравнению с тонким кабелем; максимальное расстояние между компьютерами до 500 м;

22 витая пара еще более скоростная и дорогая среда, требует наличия специальных соединителей концентраторов, или хабов (hub); максимальное расстояние от компьютера до ближайшего концентратора до 100 м;

23 оптоволоконный кабель (рис. 4) самый дорогой вариант, обычно используется для соединения мощных компьютеров; максимальное расстояние до 2 км;

24 беспроводное соединение, Wi-Fi (рис. 5) использует воздушный радиоканал; это удобно, так как не требуется прокладки проводов, но дороже, чем проводные соединения.

25 Для удобства представим сравнительные характеристики различных видов соединений в ЛКС в форме таблицы. Вид соединения Скорость Сравнительная стоимость Расстояние Тонкий коаксиальный кабель 10 Мбит/с Самый дешевый До 150 м Толстый коаксиальный кабель 10 Мбит/с Более дорогой До 500 м Витая пара Мбит/с Более дорогой До 100 м Оптоволоконный кабель До 1 Гбит/с Самый дорогой До 2 км Беспроводное соединение 3-54 Мбит/с Дороже, чем проводные соединения (кроме оптоволокна) До 300 м

26 Компоненты локальной сети Концентраторы Концентраторы (HUB или Switch) - служат для соединения компьютеров в сети. Концентратор может иметь различное количество портов подключения (обычно от 8 до 32).

27 Компоненты локальной сети Общая скорость соединения в сети при использовании HUB определяется скоростью самой медленной сетевой платы. Для Switch скорость соединения любой пары компьютеров определяется скоростью самой медленной сетевой платы в паре (группе).

28 Программное обеспечение сети Для работы в локальной сети необходимо специальное сетевое программное обеспечение. Windows В операционной системе Windows уже имеется всё необходимое для установки сети.

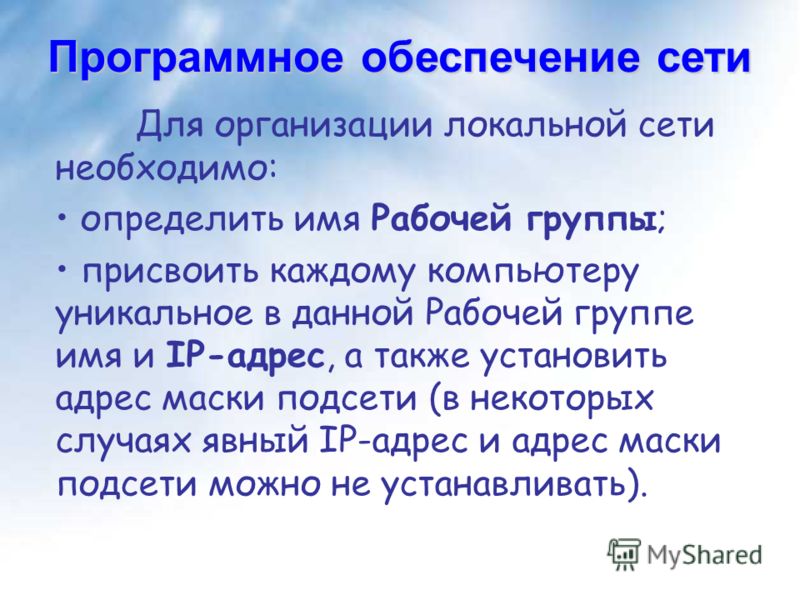

29 Программное обеспечение сети Для организации локальной сети необходимо: определить имя Рабочей группы; присвоить каждому компьютеру уникальное в данной Рабочей группе имя и IP-адрес, а также установить адрес маски подсети (в некоторых случаях явный IP-адрес и адрес маски подсети можно не устанавливать).

30 Программное обеспечение сети Данное окно используется для установки имени компьютера и Рабочей группы

31 Программное обеспечение сети Данные окна используются для установки явного IP-адреса и параметров маски подсети

32 Данное окно используется для установки уровня доступа к локальным ресурсам компьютера Режимы доступа к ресурсам сети

33 Локальный ресурс. Запрещается доступ к ресурсам компьютера пользователям сети. Для обеспечения доступности локальных ресурсов нужно установить переключатель в положение Общий ресурс. Общий ресурс. Позволяет использовать ресурсы компьютера (дисковую память и периферийные устройства - принтер, модем) пользователям сети. Для этого, нужно разрешить Открытие общего доступа к папке. При этом требуется определить уровень доступа. Режимы доступа к ресурсам сети

34 Только чтение Позволяет пользователям сети открывать или копировать файлы и папки. Полный доступ Позволяет пользователям сети выполнять все операции над файлами, папками (переносить, удалять, редактировать, переименовать и т.п.). Доступ, определяемый паролем Данный режим предоставляет разным категориям пользователей различные права доступа, например, только чтение или полный доступ.

35 Совокупности правил и требований, которым должны удовлетворять сетевые аппаратные и программные средства компьютера, называются протоколами.

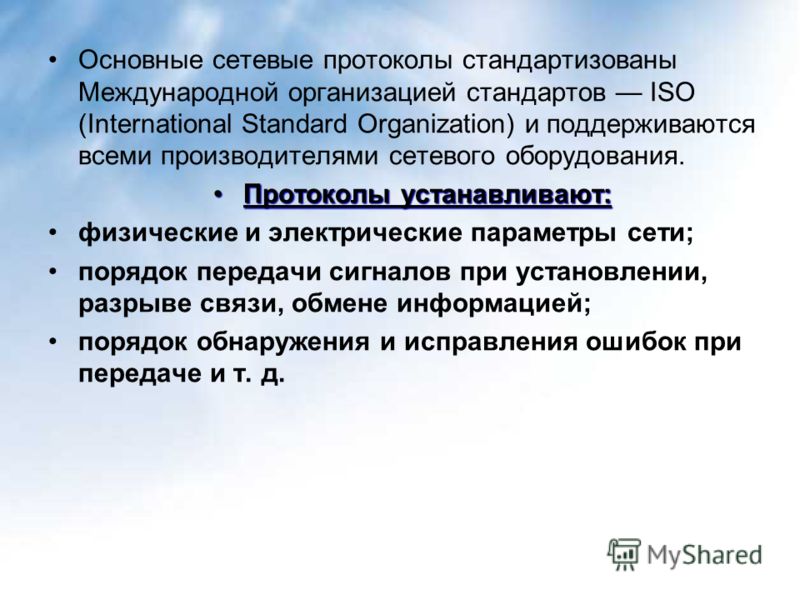

36 Основные сетевые протоколы стандартизованы Международной организацией стандартов ISO (International Standard Organization) и поддерживаются всеми производителями сетевого оборудования. Протоколы устанавливают:Протоколы устанавливают: физические и электрические параметры сети; порядок передачи сигналов при установлении, разрыве связи, обмене информацией; порядок обнаружения и исправления ошибок при передаче и т. д.

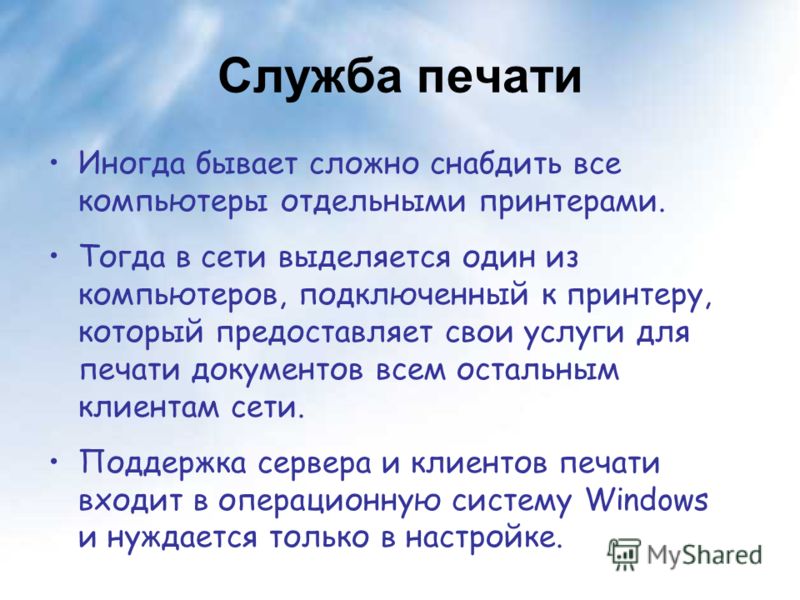

37 Служба печати Иногда бывает сложно снабдить все компьютеры отдельными принтерами. Тогда в сети выделяется один из компьютеров, подключенный к принтеру, который предоставляет свои услуги для печати документов всем остальным клиентам сети. Поддержка сервера и клиентов печати входит в операционную систему Windows и нуждается только в настройке.

38 Иногда бывает сложно снабдить все компьютеры отдельными принтерами. Тогда в сети выделяется один из компьютеров, подключенный к принтеру, который предоставляет свои услуги для печати документов всем остальным клиентам сети. Поддержка сервера и клиентов печати входит в операционную систему Windows и нуждается только в настройке.

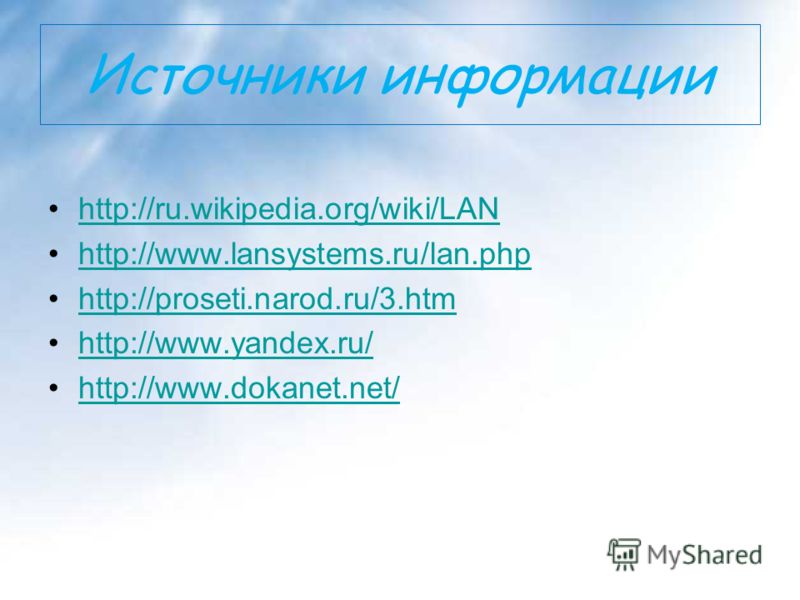

39 Источники информации
