1 Архитектура персонального компьютера

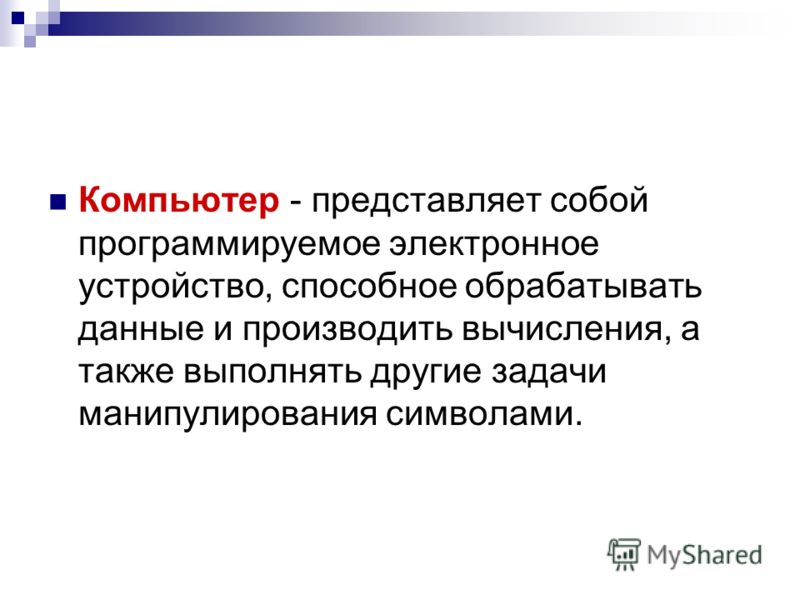

2 Компьютер - представляет собой программируемое электронное устройство, способное обрабатывать данные и производить вычисления, а также выполнять другие задачи манипулирования символами.

3 Под архитектурой компьютера понимается его логическая организация, структура и ресурсы, которые могут быть выделены процессу обработки данных на определенный интервал времени.

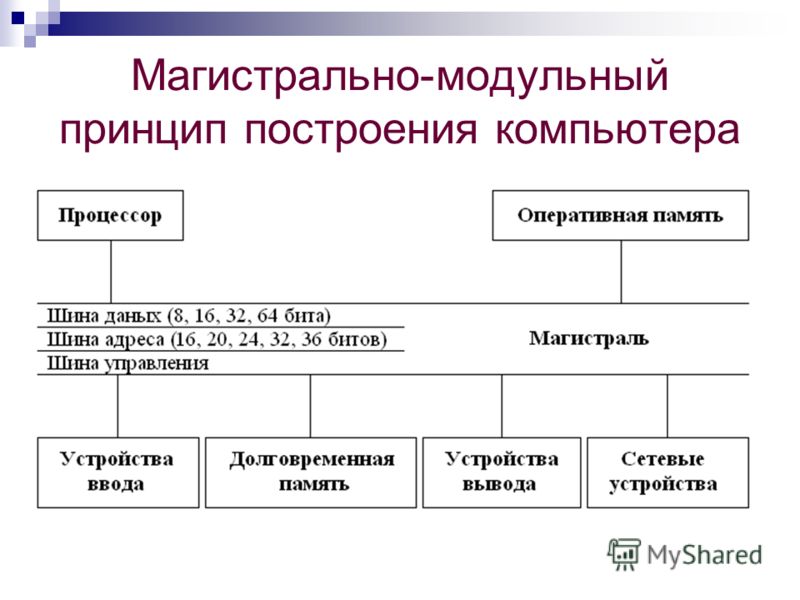

4 Магистрально-модульный принцип построения компьютера

5 Магистральный принцип: Магистраль ШИНА ШИНА ШИНА данных адреса управления

6 Компьютерная ши́на - подсистема, которая передаёт данные между функциональными блоками компьютера

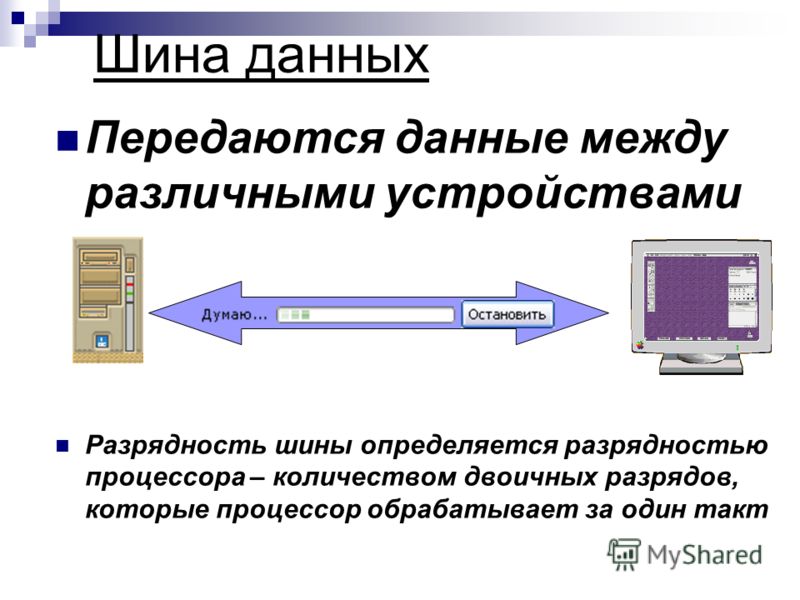

7 Шина данных Передаются данные между различными устройствами Разрядность шины определяется разрядностью процессора – количеством двоичных разрядов, которые процессор обрабатывает за один такт

8 Шина адреса Устанавливается адрес ячейки оперативной памяти или устройства, с которым будет происходить обмен информацией.

9 Шина адреса Разрядность ША определяет объем памяти, т.е. количество однобайтовых ячеек. Количество ячеек определяется по формуле N = 2 N = 2, i – разрядность шины (36 бит) i

10 Шина управления Передаются сигналы, определяющие характер обмена информацией по магистрали Сигналы показывают вид информации (считывание или запись) и синхронизируют обмен информации

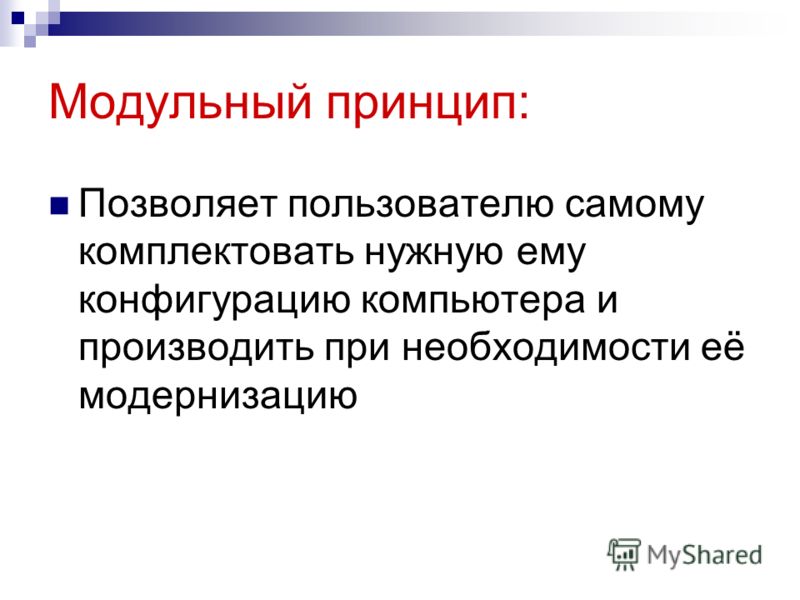

11 Модульный принцип: Позволяет пользователю самому комплектовать нужную ему конфигурацию компьютера и производить при необходимости её модернизацию

12 Магистрально-модульный принцип позволяет: Для работы с внешними устройствами использовать те же команды процессора, что и для работы с памятью; Подключать к магистрали дополнительные устройства не внося дополнительных изменений; Меняя состав модулей, изменять мощность и назначение компьютера.

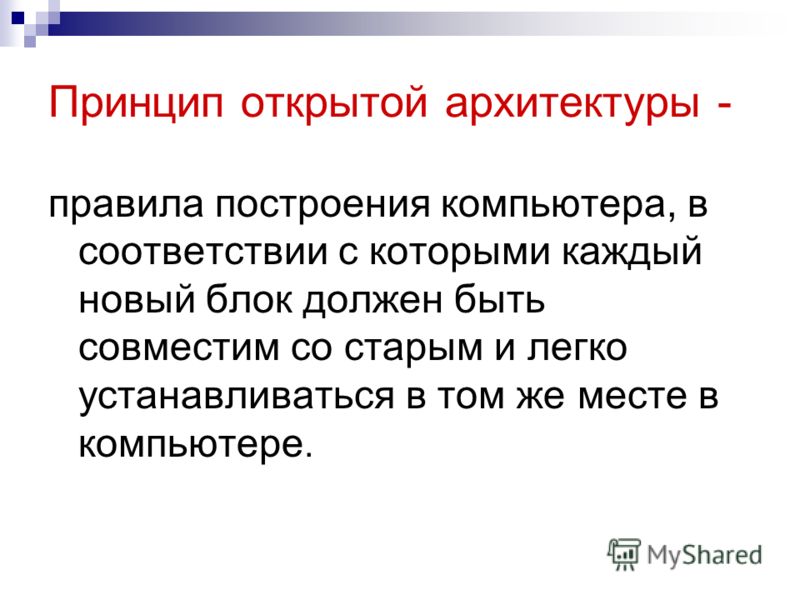

13 Принцип открытой архитектуры - правила построения компьютера, в соответствии с которыми каждый новый блок должен быть совместим со старым и легко устанавливаться в том же месте в компьютере.

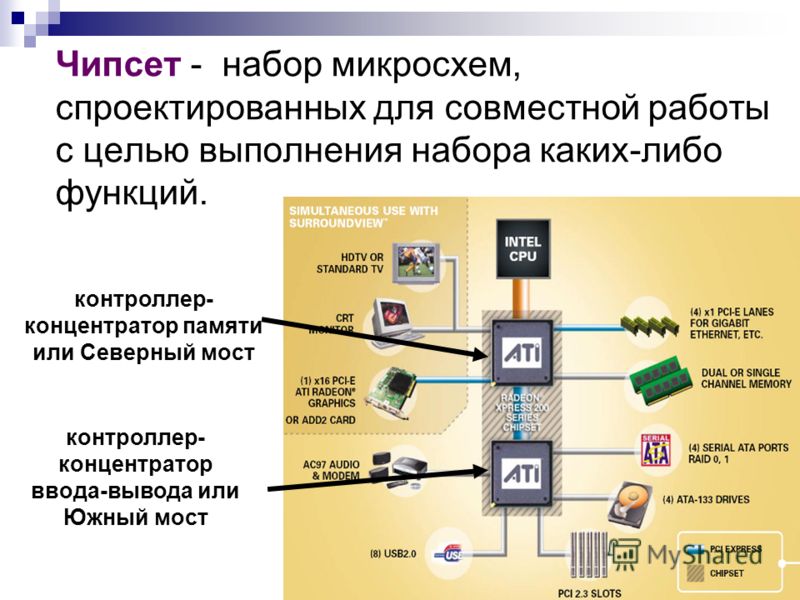

14 Чипсет - набор микросхем, спроектированных для совместной работы с целью выполнения набора каких-либо функций. контроллер- концентратор памяти или Северный мост контроллер- концентратор ввода-вывода или Южный мост

15 Архитектура ПК

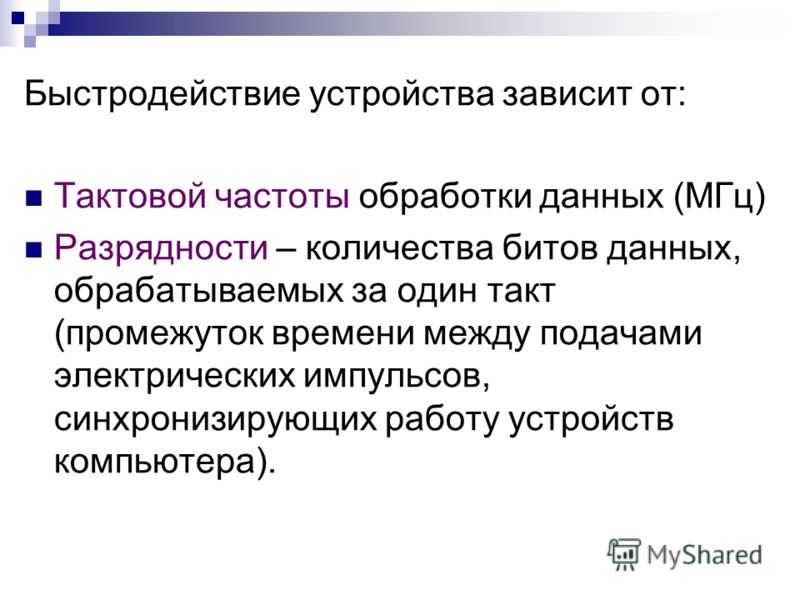

16 Быстродействие устройства зависит от: Тактовой частоты обработки данных (МГц) Разрядности – количества битов данных, обрабатываемых за один такт (промежуток времени между подачами электрических импульсов, синхронизирующих работу устройств компьютера).

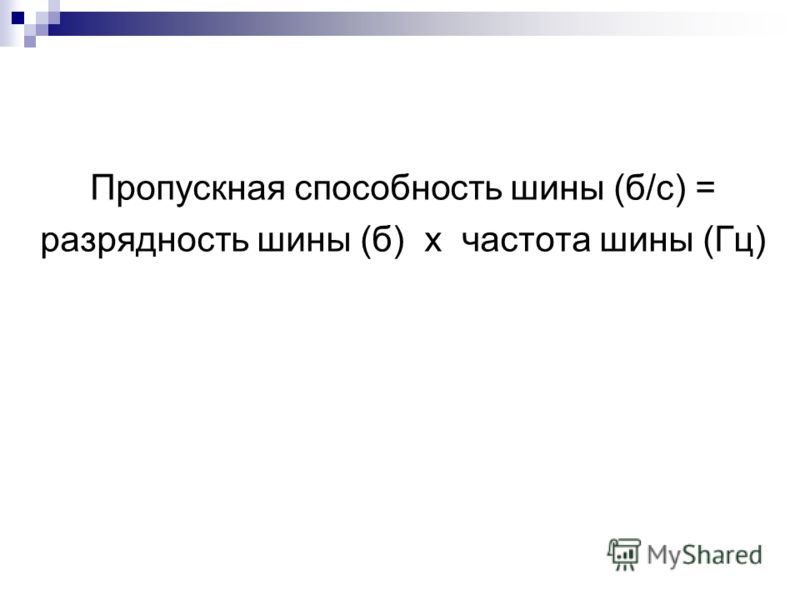

17 Пропускная способность шины (б/с) = разрядность шины (б) х частота шины (Гц)

18 Шина памяти Частота шины памяти может составлять 1600 МГц Разрядность шины памяти = разрядности процессора = 64 бита => пропускная способность шины памяти = 64 бита х 1600 МГц = Мбит/с

19 Шина PCI Express Применяется для подключения видеоплаты к Северному мосту Пропускная способность может достигать 32 Гбайт/с

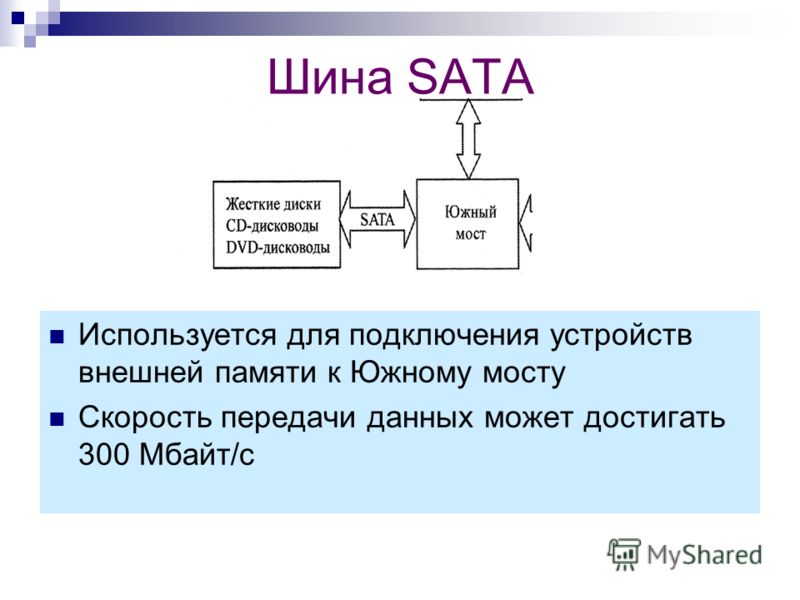

20 Шина SATA Используется для подключения устройств внешней памяти к Южному мосту Скорость передачи данных может достигать 300 Мбайт/с

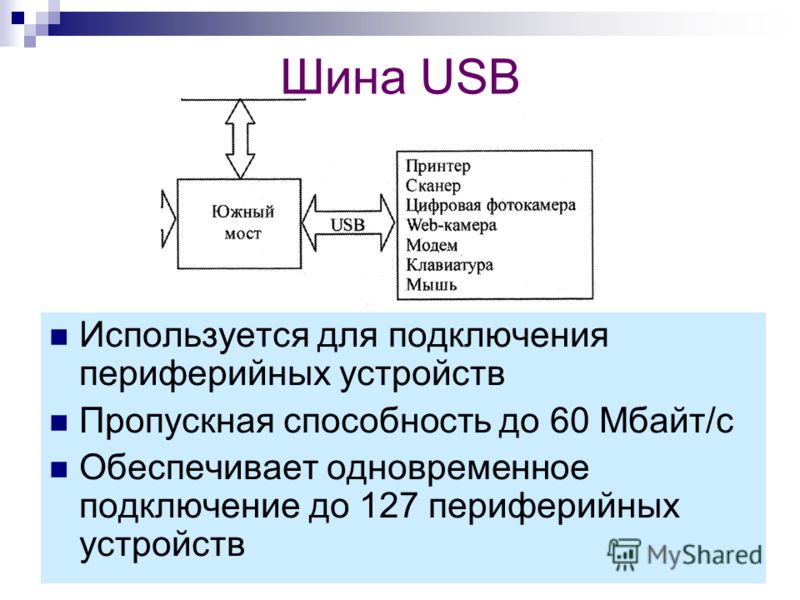

21 Шина USB Используется для подключения периферийных устройств Пропускная способность до 60 Мбайт/с Обеспечивает одновременное подключение до 127 периферийных устройств

22 Домашнее задание: § 1.2 стр 19; Вопросы после § на стр 23

23 Практическая работа Стр 23 Практическая работа 1.2
