1 1 Основные направления деятельности 1.Наномодифицированные полимерные композиционные материалы. 2. Защитные наноструктурированные покрытия нового поколения различного назначения, в т.ч. для мелкоразмерных сверл. 3. Получение ультрамелкодисперсного твердых сплавов из наноразмерных порошков карбида вольфрама 4. Высококачественные термоэлектрические устройства. 5. Газовыделение и конденсация летучих веществ материалов космических аппаратов.

2 2 Наномодифицированные полимерные композиционные материалы Цель проекта: создание научных основ разработки наномодифицированных полимерных композиционных материалов (ПКМ). Задачи проекта: - разработка методик исследования и испытаний ПКМ; - проведение исследований и испытаний ПКМ; - разработка математической модели зависимости структуры ПКМ на физико-механические характеристики.

3 3 Содержание наномодификатора, % 0 % 0,25 % 0,5 % 1 % Исследования микроструктуры ПКМ:Прочностные испытания ПКМ: Структура поверхности матрицы Спектр химических состояний ПКМ Испытанные образцы Зависимость предела прочности от содержания наномодификторов Определены изменения микроструктуры при механическом нагружении Исследования свойств ПКМ от содержания наномодификаторов Экспериментальные образцы

4 4 Защитные наноструктурированные покрытия нового поколения различного назначения Создание промышленного производства нанесения высокоэффективного самосмазывающего наноструктурированного твердого покрытия на мелкоразмерный режущий инструмент Общий бюджет проекта: 218 млн. рублей Партнер: Swissnanocoat SA (Швейцария)

5 5 Высококачественные термоэлектрические устройства Исследования, направленные на разработку высококачественных термоэлектрических устройств и систем. Спектр энергий электронов материалов структуры по линии 1 Изображение исследуемого образца в вторичных электронах Исследование диффузии Sn и Mo в образце Sn Мо До отжига После отжига при T=250°C, t = 50 ч

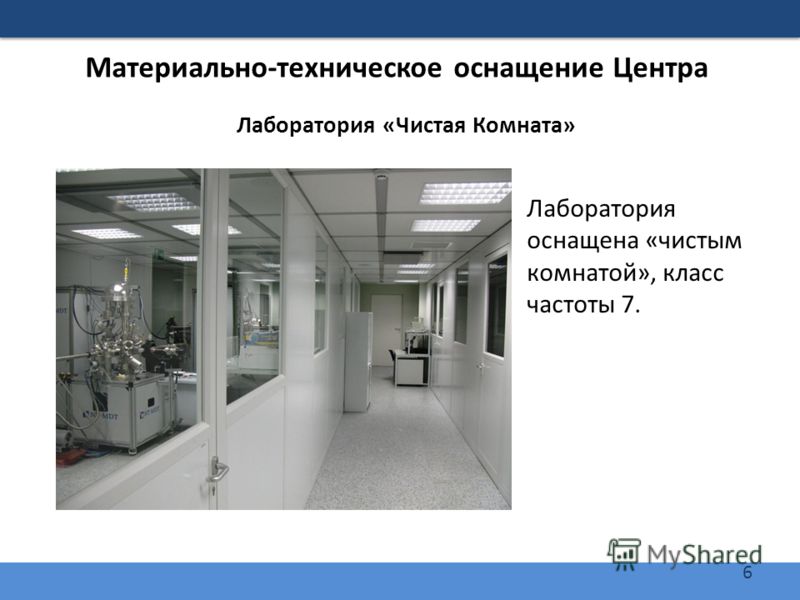

6 6 Материально-техническое оснащение Центра Лаборатория «Чистая Комната» Лаборатория оснащена «чистым комнатой», класс частоты 7.

7 7 Материально-техническое оснащение Центра Сверхвысоковакуумный сканирующий зондовый микроскоп JSPM- 4610, фирма JEOL (Япония) Атомарное разрешение поверхности в режимах СТМ, АСМ – 0,1 нм Поверхность пленок Ti на Si(111)

8 8 Материально-техническое оснащение Центра Спектроскопический эллипсометр IR-VASE® J. A. Woollam Inc (США) исследование физико-химических диэлектриков, полупроводников, полимеров и металлов; определение толщины и химического состава слоев при толщине от долей нмдо 100 мкм; определение коэффициента преломления слоя в инфракрасном диапазоне волн;

9 9 Материально-техническое оснащение Центра Нанотехнологический комплекс «Нанофаб 100» (Россия) Зондовая микроскопия поверхности Технология Фокусированно го Ионного Пучка (FIB)

10 10 Материально-техническое оснащение Центра Оже-электронный спектрометр Specs определение элементного и химического состава поверхности образцов; исследования химического состава образцов с системой послойного травления. Профиль элементного состава по глубине полупроводниковой гетероструктуры AlAs-GaAs

11 11 Материально-техническое оснащение Центра Комбинированный комплекс атомно-силовой микроскопии и спектроскопии комбинационного рассеяния (Raman Spectroscopy) Спектр комбинационного рассеяния Топография поверхности АСМ-оптика

12 12 Материально-техническое оснащение Центра Zwick/Roell - Z100, Zwick/Roell - Z050, Galdabiny Quasar – 50 Универсальные испытательные машины
