1 Общество с Ограниченной Ответственностью «Арматурз» входит в состав инвестиционно- промышленной и инжиниринговой компании «Новарминвест». Компания является производителем высококачественной запорной и отсечной трубопроводной арматуры для общепромышленного и специального назначения. При изготовлении продукции используются комплектующие собственного производства и производства мировых лидеров арматуростроения. Типы и исполнения, варианты применяемых приводов и приборов управления способны удовлетворить любые потребности заказчика. Вся продукция компании проходит многоуровневый контроль качества, Уровень качества удовлетворяет мировым стандартам, что позволяет обеспечить высокую надёжность и качество работы трубопроводной арматуры.

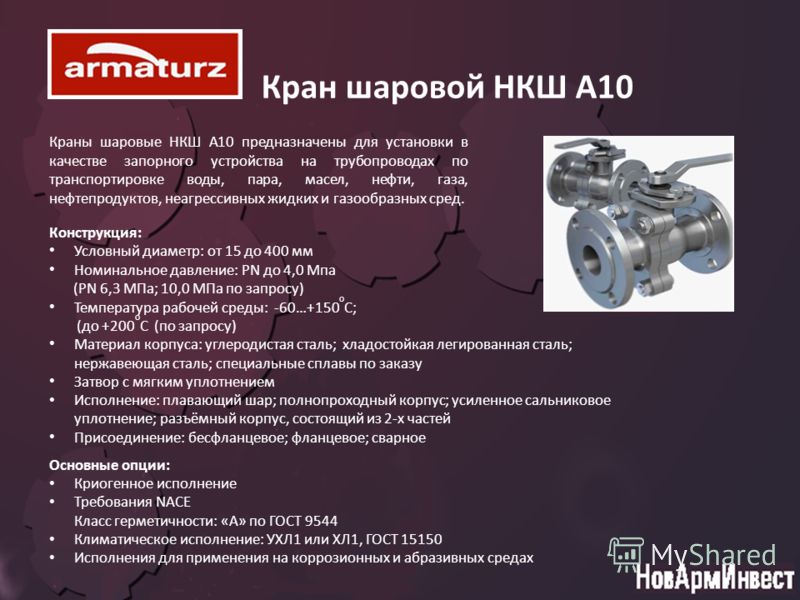

2 Кран шаровой НКШ А10 Краны шаровые НКШ А10 предназначены для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел, нефти, газа, нефтепродуктов, неагрессивных жидких и газообразных сред. Конструкция: Условный диаметр: от 15 до 400 мм Номинальное давление: PN до 4,0 Мпа (PN 6,3 МПа; 10,0 МПа по запросу) Температура рабочей среды: -60…+150 о С; (до +200 о С (по запросу) Материал корпуса: углеродистая сталь; хладостойкая легированная сталь; нержавеющая сталь; специальные сплавы по заказу Затвор с мягким уплотнением Исполнение: плавающий шар; полнопроходный корпус; усиленное сальниковое уплотнение; разъёмный корпус, состоящий из 2-х частей Присоединение: бесфланцевое; фланцевое; сварное Основные опции: Криогенное исполнение Требования NACE Класс герметичности: «А» по ГОСТ 9544 Климатическое исполнение: УХЛ1 или ХЛ1, ГОСТ Исполнения для применения на коррозионных и абразивных средах

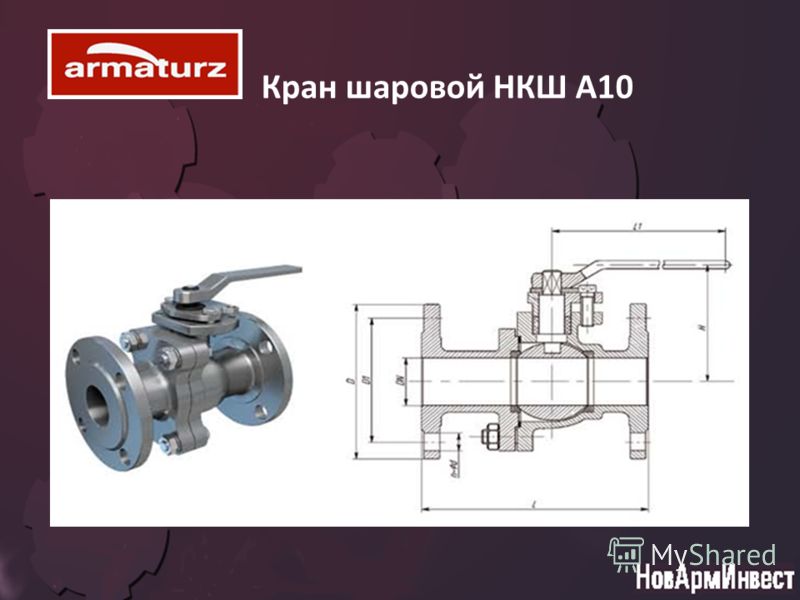

3 Кран шаровой НКШ А10

4 Кран шаровой НКШ B10 Краны шаровые НКШ В10 предназначены для установки в качестве запорного устройства на трубопроводах по транспортировке воды, пара, масел, нефти, газа, нефтепродуктов, неагрессивных жидких и газообразных сред Конструкция: Условный диаметр: от 15 до 1000 мм Номинальное давление: PN до 4,0 Мпа (PN 6,3.. 25,0 МПа по запросу) Температура рабочей среды: -60…+150 о С; (до +450 о С (по запросу) Материал корпуса: углеродистая сталь; хладостойкая легированная сталь; нержавеющая сталь; специальные сплавы по заказу Затвор с мягким уплотнением, с уплотнением «металл по металлу» Исполнение: шар в опорах; полнопроходный корпус; двойное сальниковое уплотнение; разъёмный корпус, состоящий из 3-х частей; саморазгружающиеся сёдла Присоединение: бесфланцевое; фланцевое; сварное Основные опции: Криогенное исполнение Требования NACE Класс герметичности: «А» по ГОСТ 9544 Климатическое исполнение: УХЛ1 или ХЛ1, ГОСТ Исполнения для применения на коррозионных и абразивных средах Контроль протечек Соответствие API 6D

5 Кран шаровой НКШ B10

6 Затвор поворотный дисковый НПЗ серии А10 Применяются во всех отраслях промышленности, составляют конкуренцию традиционным видам отсечной и запорной трубопроводной арматуре. Преимуществом является низкий вес, незначительные габариты, высокая ремонтопригодность. При этом обеспечивается эффективное управление процессом и максимальная герметичность Конструкция: Условный диаметр: от 50 до 2000 мм Номинальное давление: PN до 2,5 Мпа (PN 4,0 … 6,3 МПа по запросу) Температура рабочей среды: -200…+1000 о С; Материал корпуса: углеродистая сталь; хладостойкая легированная сталь; нержавеющая сталь; специальные сплавы по заказу Затвор с мягким уплотнением, с тройным эксцентриситетом «металл по металлу» Присоединение: бесфланцевое (стяжное); бесфланцевое (с ввертными шпильками); фланцевое; сварное Основные опции: Криогенное исполнение Требования NACE Класс А по ГОСТ 9544–2005 Климатическое исполнение: УХЛ1 или ХЛ1, ГОСТ 15150

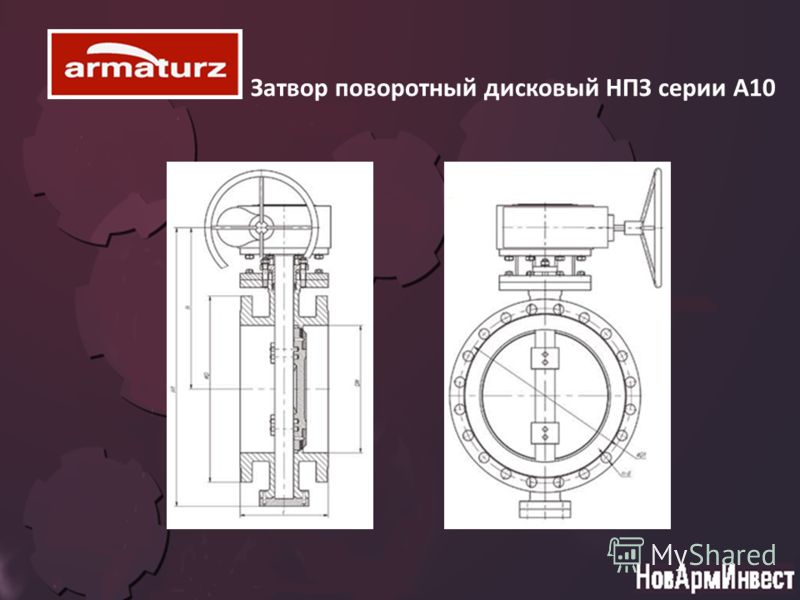

7 Затвор поворотный дисковый НПЗ серии А10

8 Трубопроводная арматура может оснащаться ручными приводами, редукторами, пневмоприводами с различными приборами управления, электроприводами ведущих мировых производителей. Продукция «Арматурз» имеет: разрешительные документы государственных учреждений России на применение на опасных производственных объектах; сертификаты соответствия ГОСТ Р; сертификаты на взрывозащищенное оборудование; санитарно-эпидемиологические заключения (гигиенические сертификаты); Работа с «Арматурз» обеспечивает заказчику оптимальные инженерные решения при выборе трубопроводной арматуры высокого уровня качества, оптимальные сроки поставки, конкурентоспособные цены и гибкий подход в вопросах оплаты и схемах поставки.

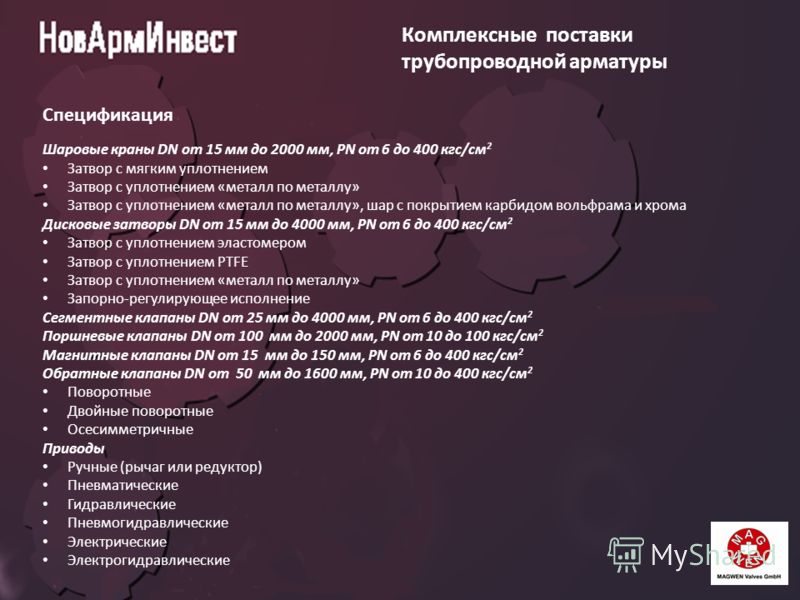

9 Комплексные поставки трубопроводной арматуры Спецификация Шаровые краны DN от 15 мм до 2000 мм, PN от 6 до 400 кгс/см 2 Затвор с мягким уплотнением Затвор с уплотнением «металл по металлу» Затвор с уплотнением «металл по металлу», шар с покрытием карбидом вольфрама и хрома Дисковые затворы DN от 15 мм до 4000 мм, PN от 6 до 400 кгс/см 2 Затвор с уплотнением эластомером Затвор с уплотнением PTFE Затвор с уплотнением «металл по металлу» Запорно-регулирующее исполнение Сегментные клапаны DN от 25 мм до 4000 мм, PN от 6 до 400 кгс/см 2 Поршневые клапаны DN от 100 мм до 2000 мм, PN от 10 до 100 кгс/см 2 Магнитные клапаны DN от 15 мм до 150 мм, PN от 6 до 400 кгс/см 2 Обратные клапаны DN от 50 мм до 1600 мм, PN от 10 до 400 кгс/см 2 Поворотные Двойные поворотные Осесимметричные Приводы Ручные (рычаг или редуктор) Пневматические Гидравлические Пневмогидравлические Электрические Электрогидравлические

10 Краны шаровые Комплексные поставки трубопроводной арматуры Конструкция:с верхним входом, разборным и сварным корпусом, Разрабатывается в соответствии с API 6D с приводом или ручным управлением. Пожаробезопасность по API 607 Давление:PN 6 до PN 400 Диаметр: DN 25 до DN 2000 Температура:от -200 до 1000 о С

11 Комплексные поставки трубопроводной арматуры Краны шаровые

12 Комплексные поставки трубопроводной арматуры Краны шаровые

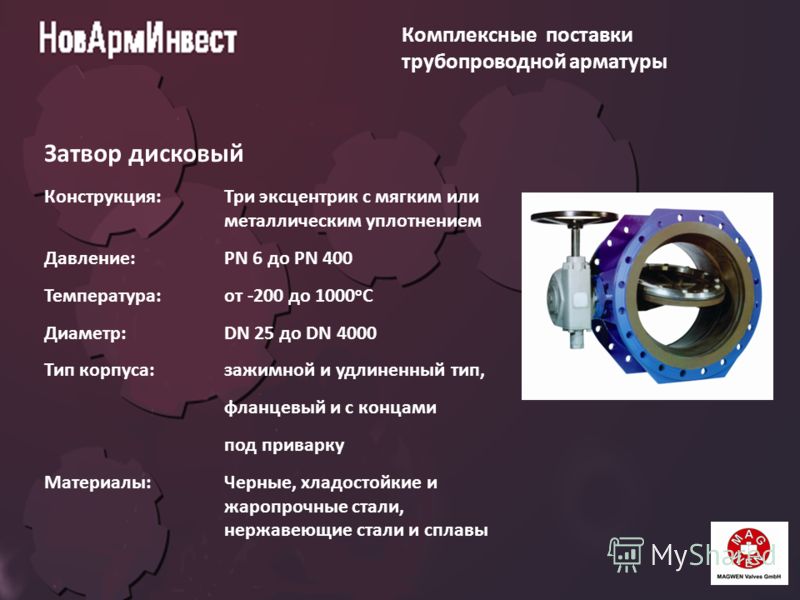

13 Комплексные поставки трубопроводной арматуры Затвор дисковый Конструкция:Три эксцентрик с мягким или металлическим уплотнением Давление:PN 6 до PN 400 Температура:от -200 до 1000 о С Диаметр:DN 25 до DN 4000 Тип корпуса:зажимной и удлиненный тип, фланцевый и с концами под приварку Материалы:Черные, хладостойкие и жаропрочные стали, нержавеющие стали и сплавы

14 Комплексные поставки трубопроводной арматуры Сегментный клапан Конструкция:Три эксцентрик с мягким или металлическим уплотнением Давление:PN 6 до PN 400 Диаметр: DN 25 до DN 4000 Температура:от -200 до 1000 о С Присоединение: Фланцевое и с концами под приварку Материал:Черные, хладостойкие и жаропрочные стали, нержавеющие стали и сплавы Привод:Гидравлический, пневматический, электрический и ручной редуктор

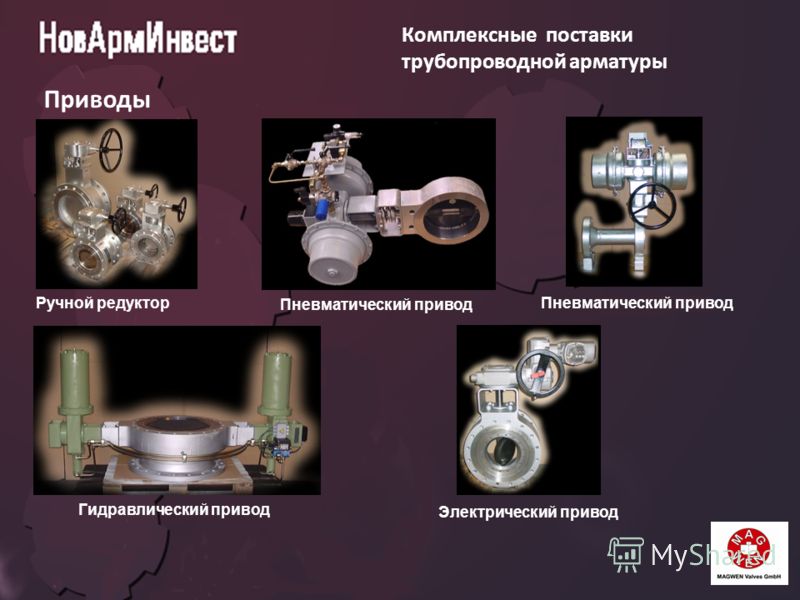

15 Комплексные поставки трубопроводной арматуры Приводы Ручной редуктор Гидравлический привод Электрический привод Пневматический привод

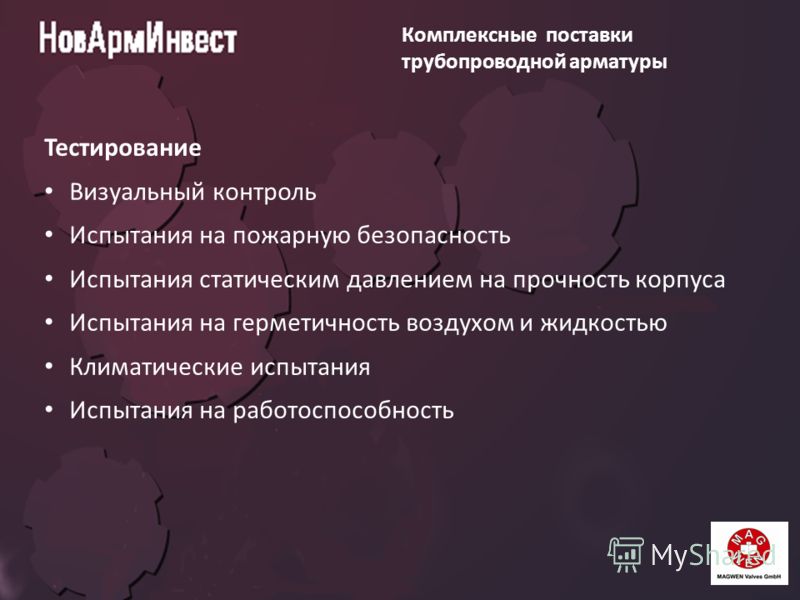

16 Комплексные поставки трубопроводной арматуры Тестирование Визуальный контроль Испытания на пожарную безопасность Испытания статическим давлением на прочность корпуса Испытания на герметичность воздухом и жидкостью Климатические испытания Испытания на работоспособность

17 Комплексные поставки трубопроводной арматуры Тестирование

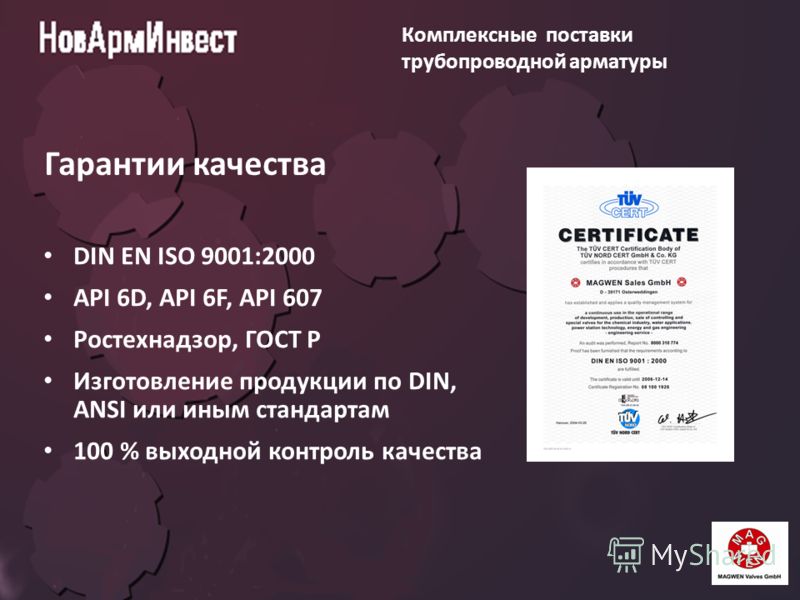

18 Комплексные поставки трубопроводной арматуры Гарантии качества DIN EN ISO 9001:2000 API 6D, API 6F, API 607 Ростехнадзор, ГОСТ Р Изготовление продукции по DIN, ANSI или иным стандартам 100 % выходной контроль качества
