2 Урок производственного обучения по профессии «Штукатур» Разработал: мастер п/о Кривоконь Н.П. г. Алчевск

3 Тема урока: «Улучшенное оштукатуривание поверхностей кирпичных стен» «Улучшенное оштукатуривание поверхностей кирпичных стен» Тема программы: «Выполнение улучшенной штукатурки стен»

4 Цели урока: Обучающая:Обучающая: Закрепить умения и навыки по выполнению улучшенной штукатурки поверхностей и владению штукатурным инструментом Развивающая:Развивающая: Формировать умения по самоконтролю качества выполнения улучшенной штукатурки Воспитательная:Воспитательная: Воспитывать ответственность за выполнение производственных работ, интерес к профессии, бережливое отношение к инструментам, взаимопомощь

5 Проверка знаний ранее изученного материала: 1. Улучшенное оштукатуривание поверхностей применяется… а) в подсобных помещениях; б) в жилых и общественных зданиях; в) в офисах, театрах Правильный ответ: б) в жилых и общественных зданиях

6 2. Какова толщина слоя штукатурного намёта при улучшенном оштукатуривании поверхности ? а) мм; б) мм; в) мм Правильный ответ: б) мм

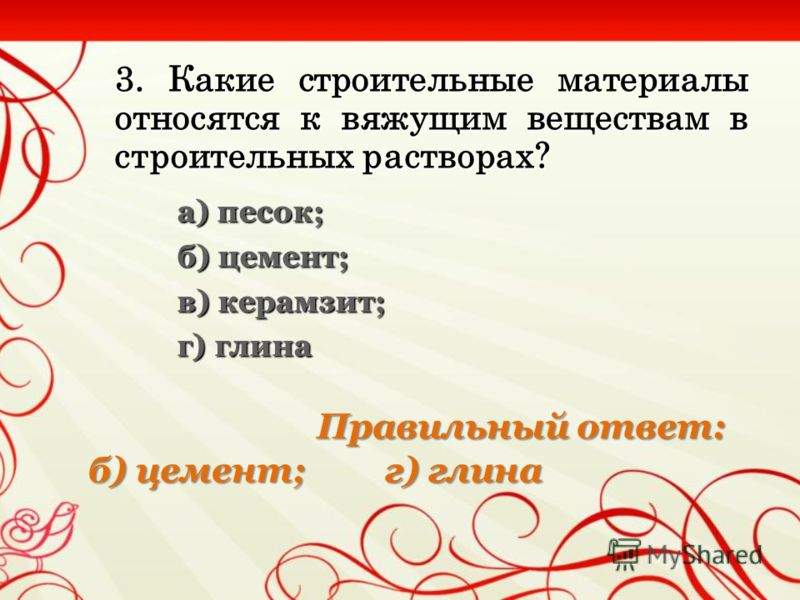

7 3. Какие строительные материалы относятся к вяжущим веществам в строительных растворах? а) песок; б) цемент; в) керамзит; г) глина Правильный ответ: б) цемент; г) глина

8 4. Укажите число вяжущих веществ в простых строительных растворах? а) 1; б) 2; в) 3 Правильный ответ: а) 1

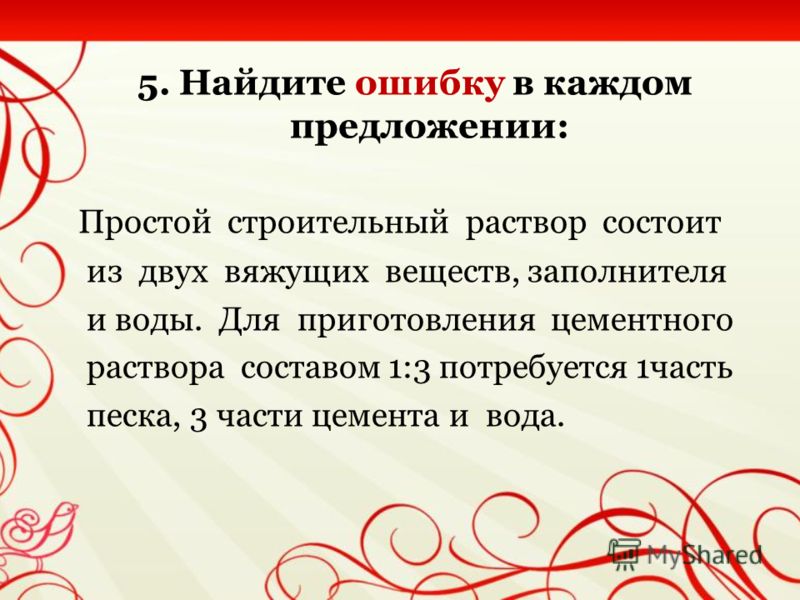

9 5. Найдите ошибку в каждом предложении: Простой строительный раствор состоит из двух вяжущих веществ, заполнителя и воды. Для приготовления цементного раствора составом 1:3 потребуется 1часть песка, 3 части цемента и вода.

10 Правильный ответ: Правильный ответ: Простой строительный раствор состоит из одного вяжущего вещества, заполнителя и воды. Для приготовления цементного раствора составом 1:3 потребуется 3 части песка, 1 часть цемента и вода. Простой строительный раствор состоит из одного вяжущего вещества, заполнителя и воды. Для приготовления цементного раствора составом 1:3 потребуется 3 части песка, 1 часть цемента и вода.

11 КРОССВОРД «Инструменты для штукатурных работ»

12 1- профессия строителя-отделочника По вертикали: По горизонтали: 1 – инструмент для набрасывания раствора на поверхность 2 – инструмент для разравнивания и намазывания раствора на поверхность 3 – инструмент для подготовки поверхности под оштукатуривание 4 – инструмент для намазывания, набрасывания и разравнивания раствора 5 – Инструмент для подготовки поверхности 6 – инструмент для отделки рустов 7 – контрольно-измерительный инструмент 8 – контрольно-измерительный инструмент

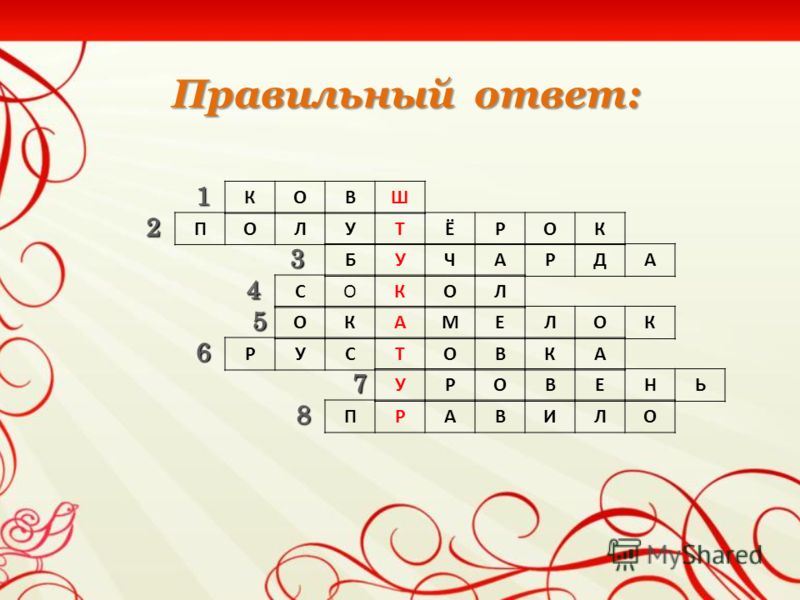

13 Правильный ответ: КОВШ ПОЛУТЁРОК БУЧАРДА СОКОЛ ОКАМЕЛОК РУСТОВКА УРОВЕНЬ ПРАВИЛО

14 Объяснение материала по теме урока: Виды штукатурки Простая декоративная Простая декоративная улучшенная высококачественная В жилых домах в общественных зданиях; школах; школах; больницах; больницах; магазинах; магазинах;

15 Улучшенная штукатурка состоит из 3 слоёв: Толщина штукатурки мм. ОБРЫЗГ – первый слой штукатурного намёта. Толщина 3 – 5мм, густота раствора соответствует погружению стандартного конуса в пределах см ГРУНТ- второй слой штукатурного намёта. Толщина 5 – 7мм, густота раствора соответствует погружению стандартного конуса в пределах 7-9см НАКРЫВКА – третий слой штукатурного намёта. Толщина 2мм,густота раствора соответствует погружению стандартного конуса в пределах 10-12см

16 Технологический процесс выполнения улучшенного оштукатуривания поверхностей Состоит из следующих технологических операций: Приготовление штукатурного раствора; Подготовка поверхностей под оштукатуривание; Нанесение раствора на поверхность: - обрызг; - грунт; Разравнивание раствора на поверхности; Нанесение накрывочного слоя и его затирка;

17 Приготовлениештукатурногораствора

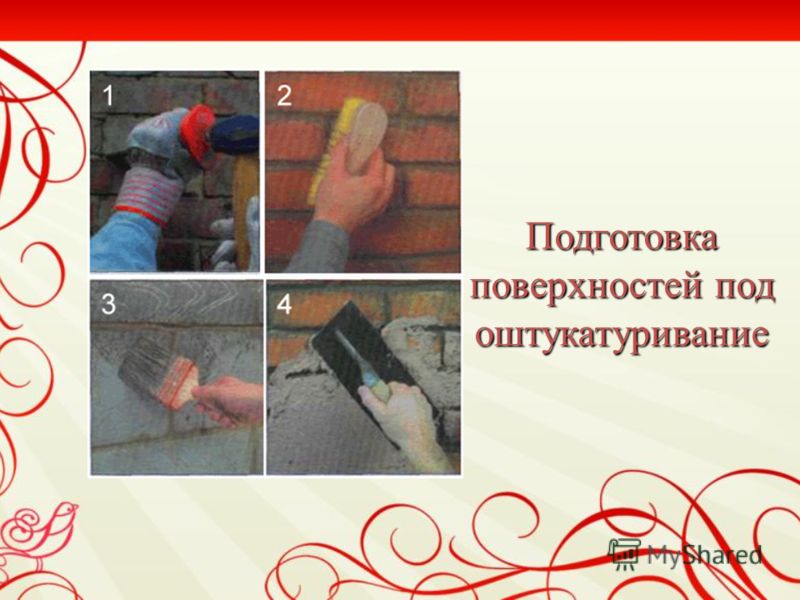

18 Подготовка поверхностей под оштукатуривание

19 Нанесение раствора на поверхность набрасыванием

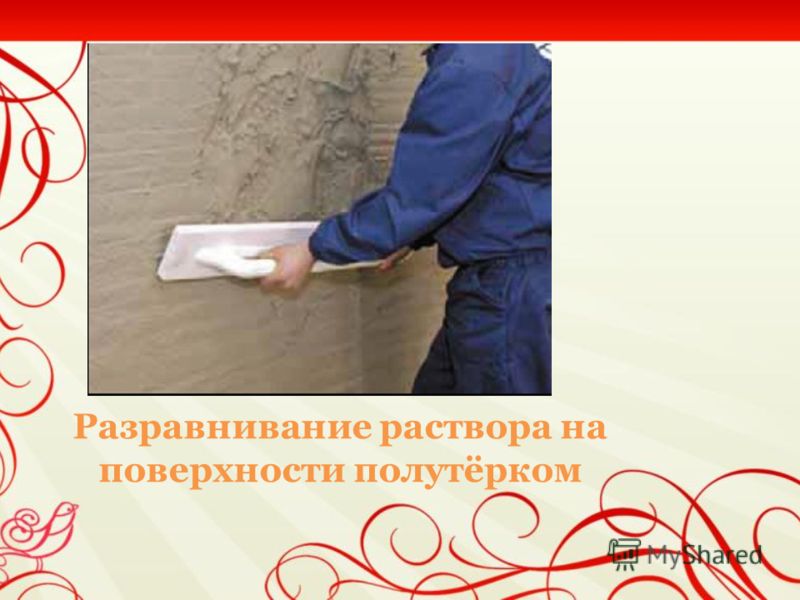

20 Разравнивание раствора на поверхности полутёрком

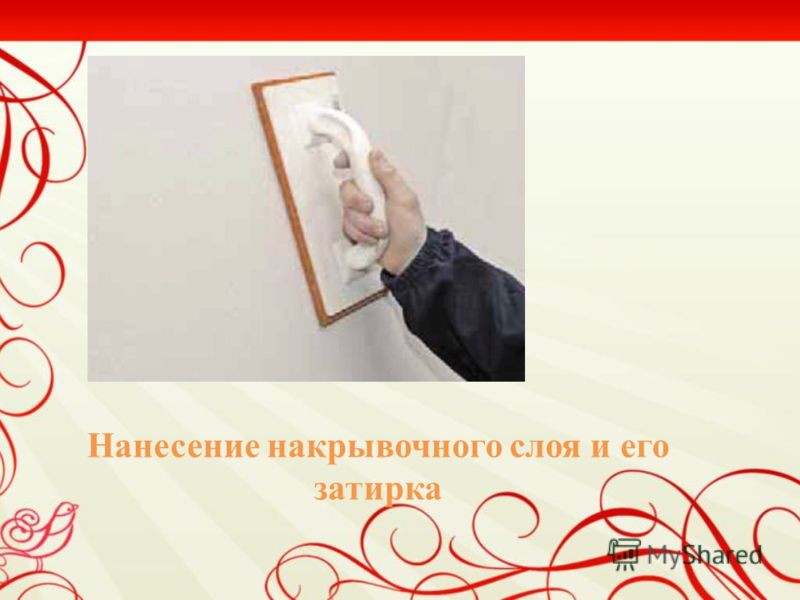

21 Нанесение накрывочного слоя и его затирка

22 Лузгом называют внутренний угол в местах примыкания двух стен или потолка и стены. Усенком называют наружный угол в местах сопряжения двух стен.

23

24 ИНСТРУМЕНТЫ ДЛЯ ШТУКАТУРНЫХ РАБОТ :

25 Инструкционно – технологическая карта Тема: ПОДГОТОВКА КИРПИЧНЫХ ПОВЕРХНОСТЕЙ ПО ОШТУКАТУРИВАНИЕ Эскиз.Выполнение операций.Охрана труда. Если поверхность кирпичной конструкции выполнена каменщиком при ведении кирпичной кладки спосо- бом « в пустошовку»,т.е.швы кирпичной кладки не за- полнены раствором на глубину не менее 10 мм. и кирпичная поверхность имеет достаточную шерохо- ватость, то перед оштукатуриванием поверхность очищают металлической щеткой от пыли,грязи, потеков раствора и брызгают водой кистью- окамелком. Если при ведении кирпичной кладки каменщик работал способом « заподлицо», т. е швы кладки пол-ностью заполнены раствором., то при подготовке под оштукатуривание швы кирпичной кладки выбивают на глубину не менее 1см.применяя при этом зубило и молоток,затем очищают от пыли, грязи и брызгают водой. С целью ускорения подго - товки кирпичной поверхности под оштукатуривание, для создания на поверхности шероховатости, на ней укрепляют металическую сетку. Для предохранения металлической сетки от коррозии ее окрашивают цементным молоком, масляными или эмалевыми красками. Цементным молоком окрашивают натянтую сетку. Вместо сетки выполняют оплетение проволокой. Работы по подготовке кир- пичных поверхностей под оштукатуривание выполня- ют в спецодежде, которая включает в себя рабочий кос- тюм или комбинезон, голов- ной убор, обувь на толстой кожаной подошве, очки. При работе с металлической сеткой обязательно нужно иметь рукавицы или перчатки Работы выполняют только исправным инструментом. Ручки инструментов должны быть прочно насажены и не иметь заусенцев. При работе на высоте необходимо соблю- дать правила охраны труда на лесах и подмостях. Рабочие места должны быть хорошо освещены.

26 Инструкционно – технологическая карта Тема: НАБРАСЫВАНИЕ РАСТВОРА НА ПОВЕРХНОСТЬ КОВШОМ Эскиз.Выполнение операций.Охрана труда. Ковшом набрасывают раствор на вертикальные и горизонтальные поверхности, а также на карнизы наличники, откосы и другие части зданий. Ковшом удобнее наносить известковые, известково-цемент- ные и цементные растворы. При набрасывании раствора ковшом ящик для раствора лучше приме- нять передвижной на колесах. Его ставят вблизи от места работы у стены или под местом нанесения раствора на потолках. Раствор забирают ковшом непосредственно из ящика. Наносят раствор различными бросками в по- ложении слева направо и справа налево. Хватка ковша при нанесении раствора отличается от хватки штукатурной лопатки. Во время броска ковш вывертывается и раствор, выплескиваясь, рас- сеивается о край ковша, покрывая большую площадь поверхности в виде грушеобразного мазка. Чем резче взмах ковша, тем шире и тоньше бро- сок раствора, и наоборот. Работы по набрасыванию раствора на поверхность ковшом выполняют в спец - одежде, которая включает в себя рабочий костюм или комбинезон, головной убор, обувь на толстой кожаной подошве. Работы выполняют только исправным инструментом. Ручки инструментов должны быть прочно насажены и не иметь заусенцев. При работе на высоте необходимо соблю- дать правила охраны труда на лесах и подмостях. Рабочие места должны быть хорошо освещены. На рабо- чем месте не должно быть посторонних предметов.

27 Инструкционно – технологическая карта Тема: РАЗРАВНИВАНИЕ РАСТВОРА НА ПОВЕРХНОСТИ ПОЛУТЕРКОМ. Эскиз.Выполнение операций.Охрана труда. - Для разравнивания штукатурного раствора на по- верхности стены полутерок приставляют к поверх- ности с нанесенным раствором, поднимают верхнее ребро и с нажимом ведут по стене снизу вверх волнообразными движениями. При разравнивании по потолку полутерок ведут на себя. Там, где раст- вора много, он срезается и собирается на полотне полутерка. Там, где его недостает, снятый излиш- ний раствор намазывается. Местами приходится наносить раствор дополнительно. После волнообраз- ных движений выполняют прямые вертикальные. Чтобы точнее выправить раствор, иногда поступа- ют так. Сначала полутерок ведут на стенах в вер- тикальном направлении, затем в горизонтальном, а на потолках вначале вдоль потолка, затем поперек. Ровность получаемой штукатурки зависит от того, с каким усилием производится нажим на полутерок. Там, где сильнее нажим на инструмент, тоньше слой раствора и наоборот. Работы по разравниванию раствора на поверхности полутерком выполняют в спецодежде, которая включает в себя рабочий костюм или комбинезон, головной убор, обувь на толстой кожаной подошве. Работы выполняют только исправным инструментом. Ручка полутерка должны быть гладкая и не иметь заусенцев. При работе на высоте необходимо соблю- дать правила охраны труда на лесах и подмостях. Рабочие места должны быть хорошо освещены. На рабо- чем месте не должно быть посторонних предметов.

28 Инструкционно – технологическая карта Тема: ЗАТИРКА ШТУКАТУРКИ ТЕРКАМИ « ВКРУГОВУЮ» И « ВРАЗГОНКУ» Эскиз.Выполнение операций.Охрана труда. Затирку вкруговую выполняют следующим образом: одной рукой берут тёрку прижимают полотно к поверхности штукатурки и делают круговые движе- ния против часовой стрелки. Бугорки и неровности срезают рёбрами тёрки. Раствор. Перемещаемый по поверхности раствор, заполняет отдельные впадины и растирает накрывку. Нажимать на тёрку следует с различной силой: там, где поверхность имеет выпук- лость, - сильнее, а где вогнутость – слабее. С течением времени накрывка подсыхает и с трудом затирается. Что бы сделать её мягче штукатурку следует перио- дически смачивать водой. При затирке вкруговую на поверхности остаются слегка заметные кругообразные следы, поэтому затем выполняют затирку вразгонку. Затерев небольшую поверхность(0,5 -1м) вкруговую её тут же следует затереть вразгонку, выполняя движения руки сверху вниз. После затирки вкруговую на поверхности штукатурки не должно быть царапин, раковин, выемок и других дефектов. При высоте стен до 4 метров на них должен быть только один стык. Для чего затирку ведут за 2 взмаха. Работы по затирке штукатурки терками « вкруго- вую» и « вразгонку» выполняют в спецодежде, которая включает в себя рабочий костюм или комбинезон, головной убор, обувь на толстой кожаной подошве. Работы выполняют только исправным инструментом. Ручки инструментов должны быть прочно насажены и не иметь заусенцев. При работе на высоте необходимо соблю- дать правила охраны труда на лесах и подмостях. Рабочие места должны быть хорошо освещены. На рабо- чем месте не должно быть посторонних предметов.

29 Самоконтроль качества оштукатуривания поверхности: * Приемы самоконтроля с применением измерительного инструмента : * Приемы самоконтроля с применением измерительного инструмента : ПРАВИЛО – контроль ровности оштукатуренной поверхности стены ПРАВИЛО – контроль ровности оштукатуренной поверхности стены

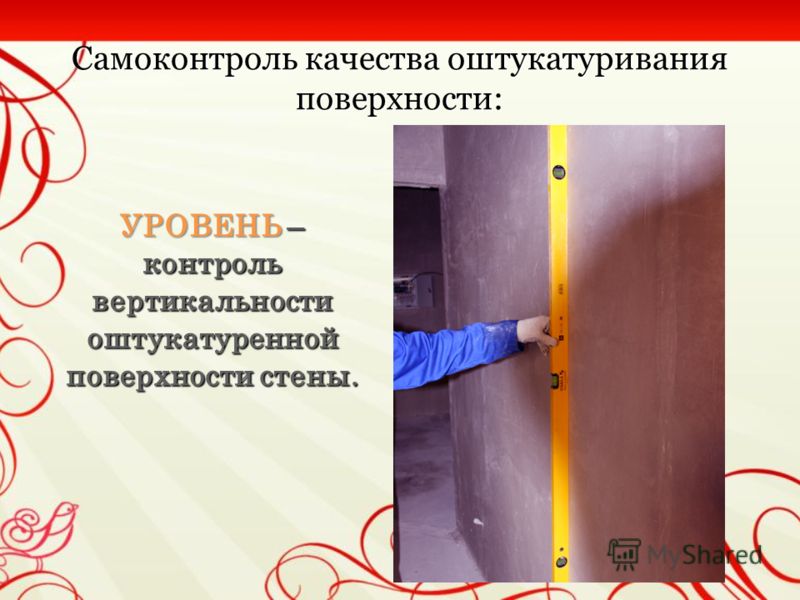

30 Самоконтроль качества оштукатуривания поверхности: УРОВЕНЬ – контроль вертикальности оштукатуренной поверхности стены.

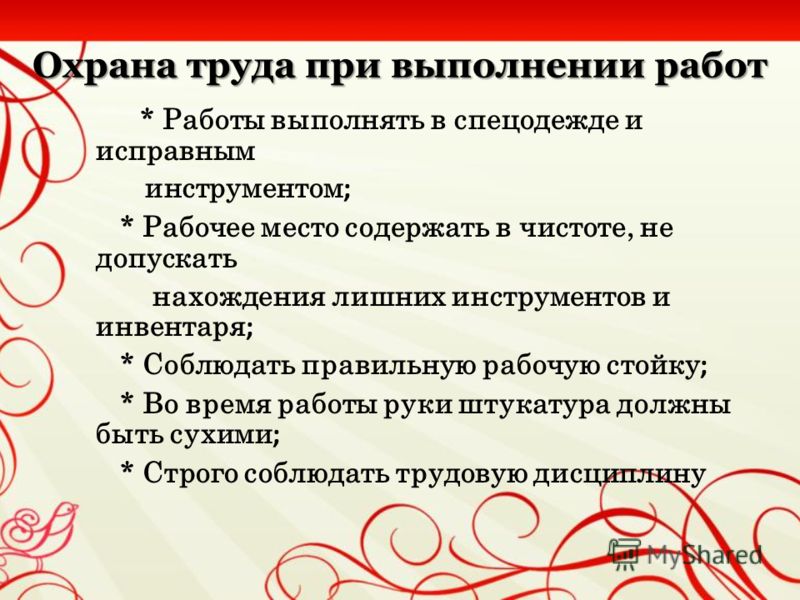

31 Охрана труда при выполнении работ * Работы выполнять в спецодежде и исправным инструментом ; * Рабочее место содержать в чистоте, не допускать нахождения лишних инструментов и инвентаря ; * Соблюдать правильную рабочую стойку ; * Во время работы руки штукатура должны быть сухими ; * Строго соблюдать трудовую дисциплину

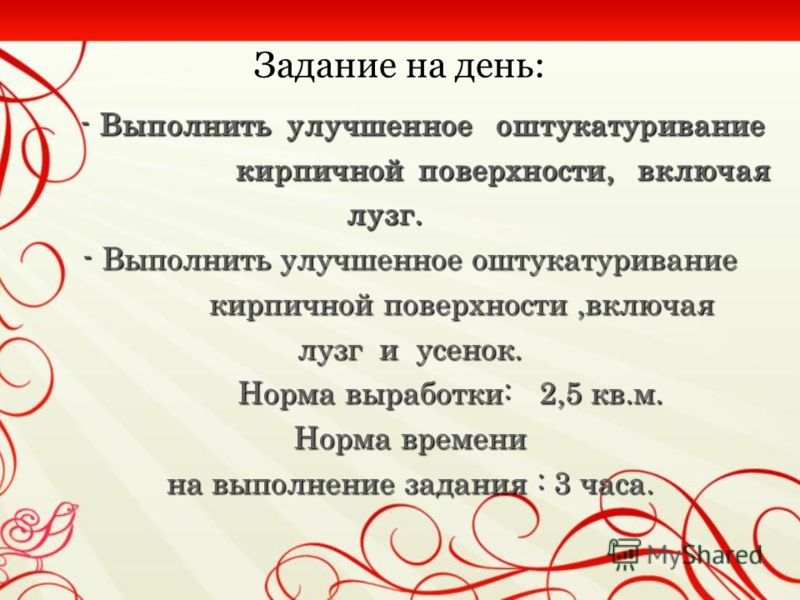

32 Задание на день: - Выполнить улучшенное оштукатуривание - Выполнить улучшенное оштукатуривание кирпичной поверхности, включая кирпичной поверхности, включая лузг. лузг. - Выполнить улучшенное оштукатуривание кирпичной поверхности,включая кирпичной поверхности,включая лузг и усенок. Норма выработки: 2,5 кв.м. Норма времени на выполнение задания : 3 часа.

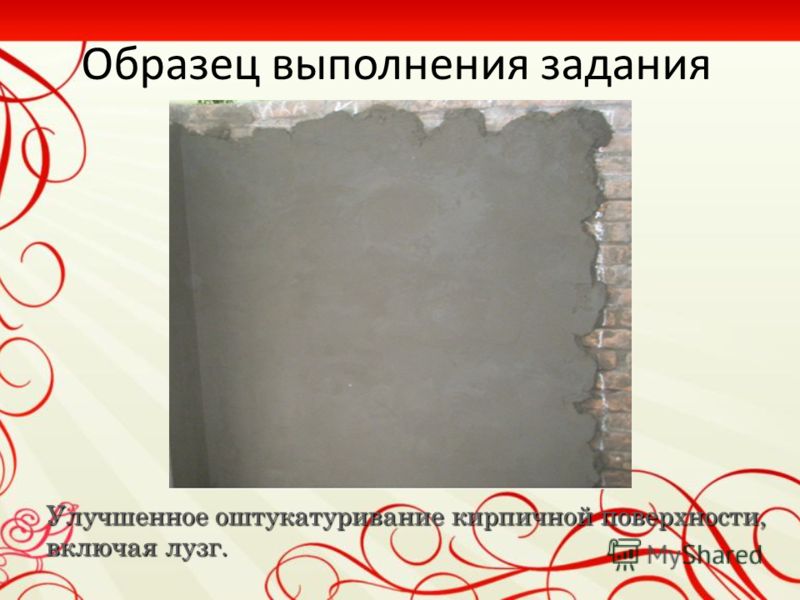

33 Образец выполнения задания

34 Улучшенное оштукатуривание кирпичной поверхности, включая лузг.

35 Предупреждение возможных ошибок в работе: * Толщина слоя штукатурного намета не соответствует установленным требованиям ; * Соблюдение правил техники безопасности –организация рабочего места.

36 Показатели оценок работы : 1) Организация рабочего места ; 2) Соблюдение правил охраны труда ; Трудовая дисциплина; 3) Выполнение учебно-производственных работ по теме урока ; 4) Качество оштукатуренной поверхности: - Ровность поверхности ; - Вертикальность поверхности ;

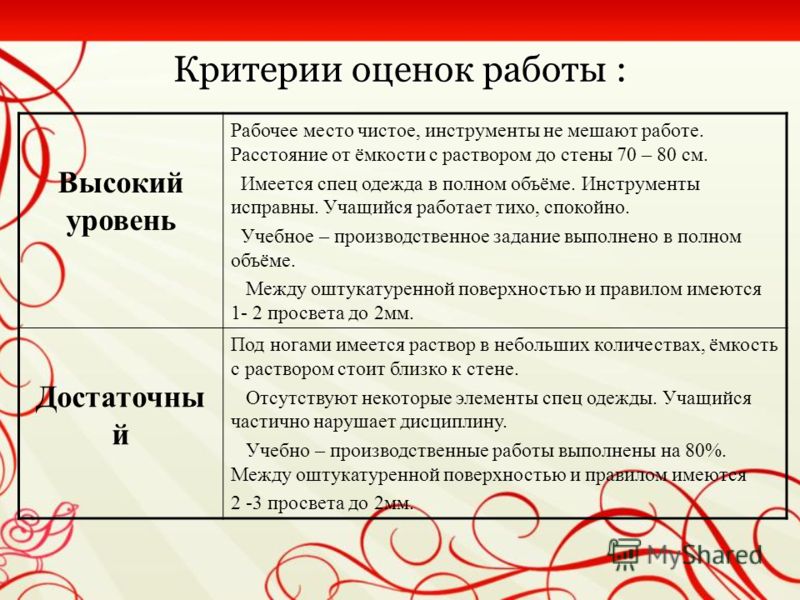

37 Критерии оценок работы : Высокий уровень Рабочее место чистое, инструменты не мешают работе. Расстояние от ёмкости с раствором до стены 70 – 80 см. Имеется спец одежда в полном объёме. Инструменты исправны. Учащийся работает тихо, спокойно. Учебное – производственное задание выполнено в полном объёме. Между оштукатуренной поверхностью и правилом имеются 1- 2 просвета до 2мм. Достаточны й Под ногами имеется раствор в небольших количествах, ёмкость с раствором стоит близко к стене. Отсутствуют некоторые элементы спец одежды. Учащийся частично нарушает дисциплину. Учебно – производственные работы выполнены на 80%. Между оштукатуренной поверхностью и правилом имеются 2 -3 просвета до 2мм.

38 Критерии оценок работы : Средний Под ногами имеется раствор, ведро с водой мешает работе. Отсутствует собственная спец одежда. Учащийся работает шумно, мешает другим. Учебно – производственные работы выполнены на 50%. Между оштукатуренной поверхностью и правилом имеются углубления и выпуклости более 5мм.

39 Распределение учащихся по рабочим местам :

40 Заключительный инструктаж урока производственного обучения по теме: «Улучшенное оштукатуривание поверхностей кирпичных стен»

41 Цели урока: Закрепить умения и навыки по выполнению улучшенной штукатурки поверхностей;Закрепить умения и навыки по выполнению улучшенной штукатурки поверхностей; Продолжить формирование умений по самоконтролюПродолжить формирование умений по самоконтролю качества выполнения улучшенной штукатурки ; качества выполнения улучшенной штукатурки ; Продолжить формирование качеств личности :Продолжить формирование качеств личности : - ответственность за выполнение производственных работ ; - ответственность за выполнение производственных работ ; - интерес к профессии ; - интерес к профессии ; - бережливое отношение к инструментам ; - бережливое отношение к инструментам ; - взаимопомощь. - взаимопомощь.

42 Оценки работы учащихся: Ф.И. учащегося Организация рабочего места Соблюдение правил охраны труда Выполнение учеб-произ работ Качество оштукатуренн ой поверхности Итоговая оценка

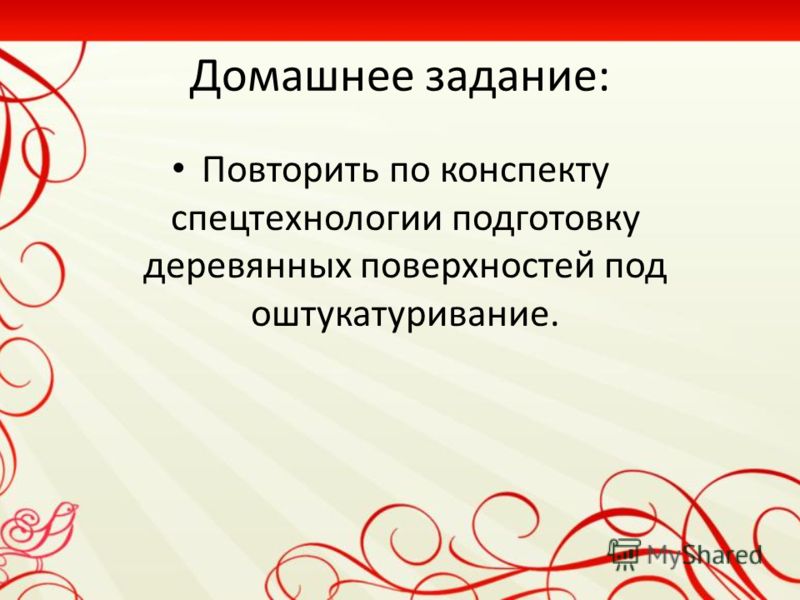

43 Домашнее задание: Повторить по конспекту спецтехнологии подготовку деревянных поверхностей под оштукатуривание.
