Алгоритм создания технологической карты изготовления вешалки Технология 6 класс МОУ «Синегорская СОШ» Учитель: Томилов П.В. - презентация

1 Алгоритм создания технологической карты изготовления вешалки Технология 6 класс МОУ «Синегорская СОШ» Учитель: Томилов П.В.

2 Чертеж вешалки Материал: древесина, проволока металлическая. 1. Верхняя планка -1 шт. 2. Нижняя планка -1 шт. 3. Стойки -2 шт. 3 2

3 ПОДБОР ЗАГОТОВКИ ПО РАЗМЕРАМ S 20

4 Разметка и строгание Выстрогать заготовку по толщине 15 мм. Инструменты: рейсмус, рубанок

5 Разметка и строгание Выстрогать кромку. Инструменты: угольник, рубанок

6 Разметка Отмерить по длине и прочертить под углом 90 градусов. Инструменты: угольник, карандаш 400

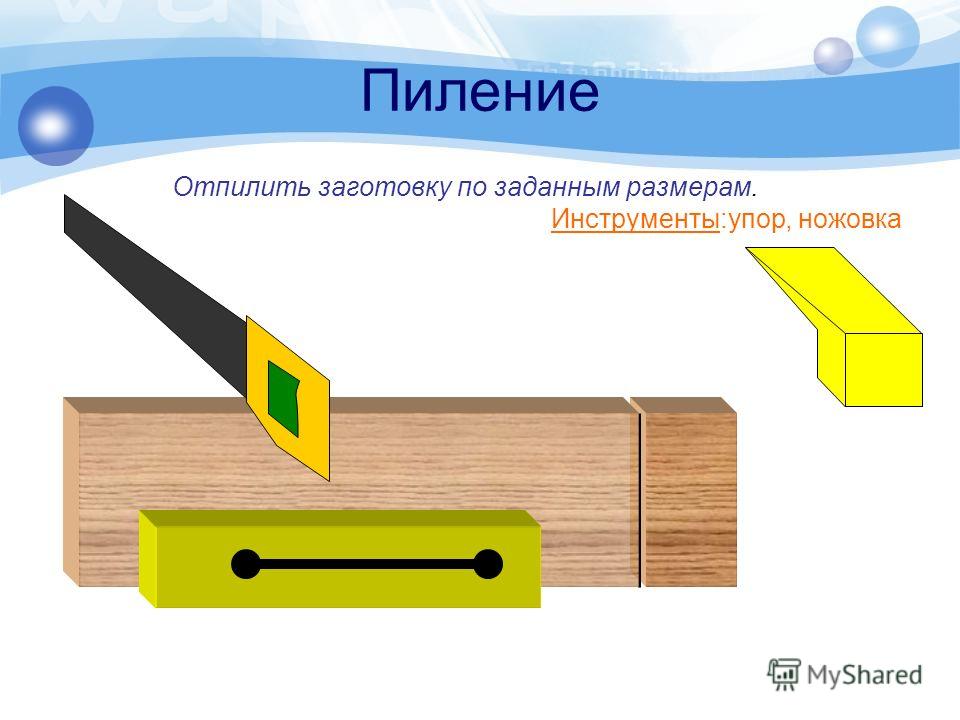

7 Пиление Отпилить заготовку по заданным размерам. Инструменты:упор, ножовка

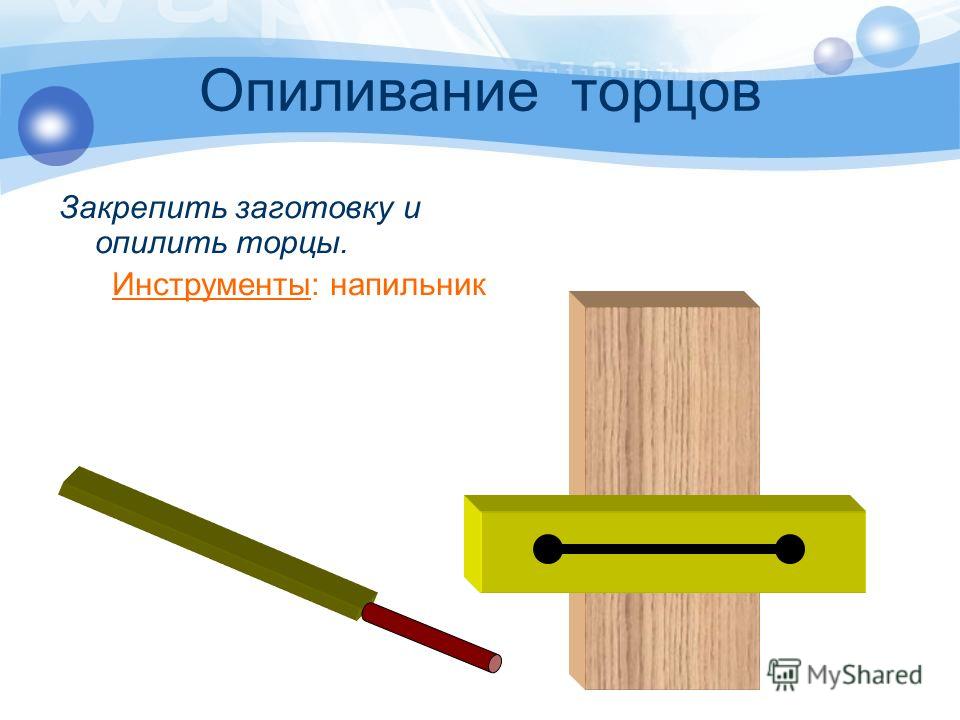

8 Опиливание торцов Закрепить заготовку и опилить торцы. Инструменты: напильник

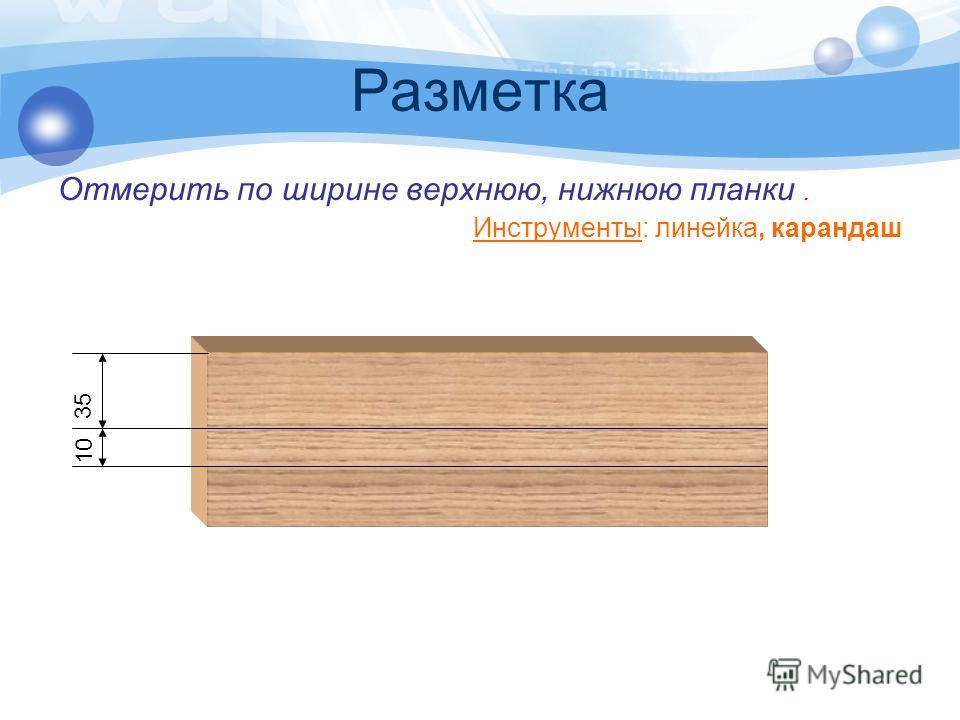

9 Разметка Отмерить по ширине верхнюю, нижнюю планки. Инструменты: линейка, карандаш 35 10

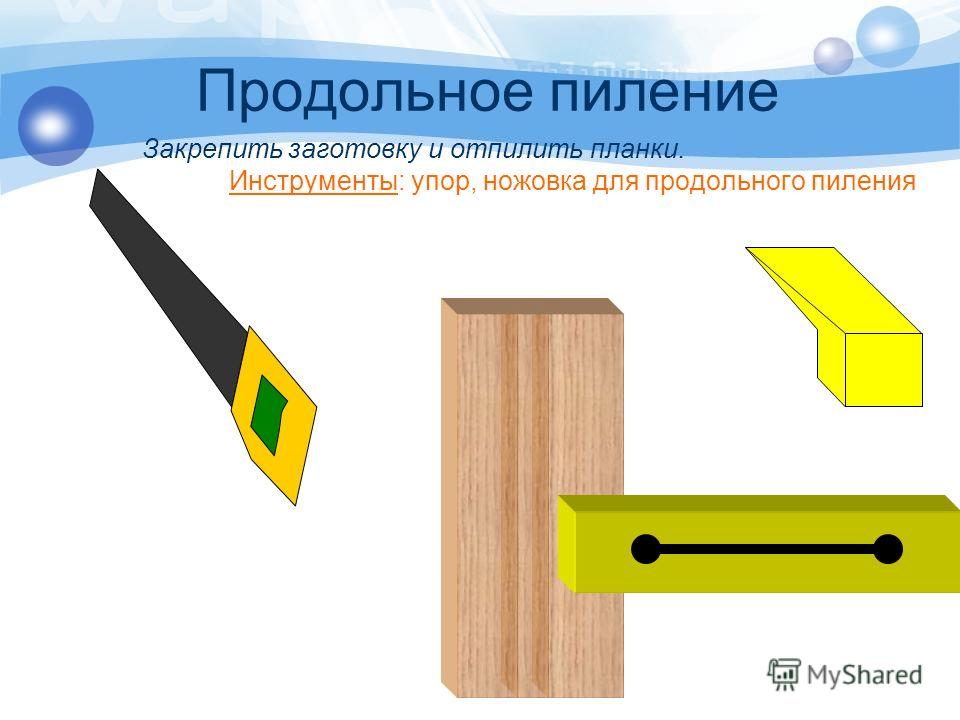

10 Продольное пиление Закрепить заготовку и отпилить планки. Инструменты: упор, ножовка для продольного пиления

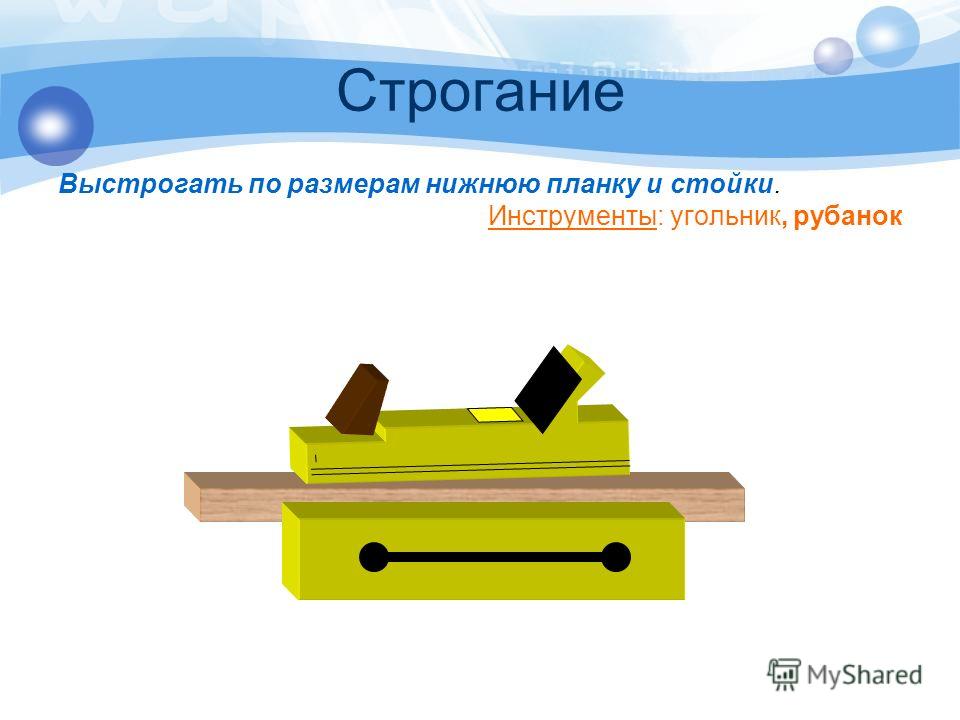

11 Строгание Выстрогать по размерам нижнюю планку и стойки. Инструменты: угольник, рубанок

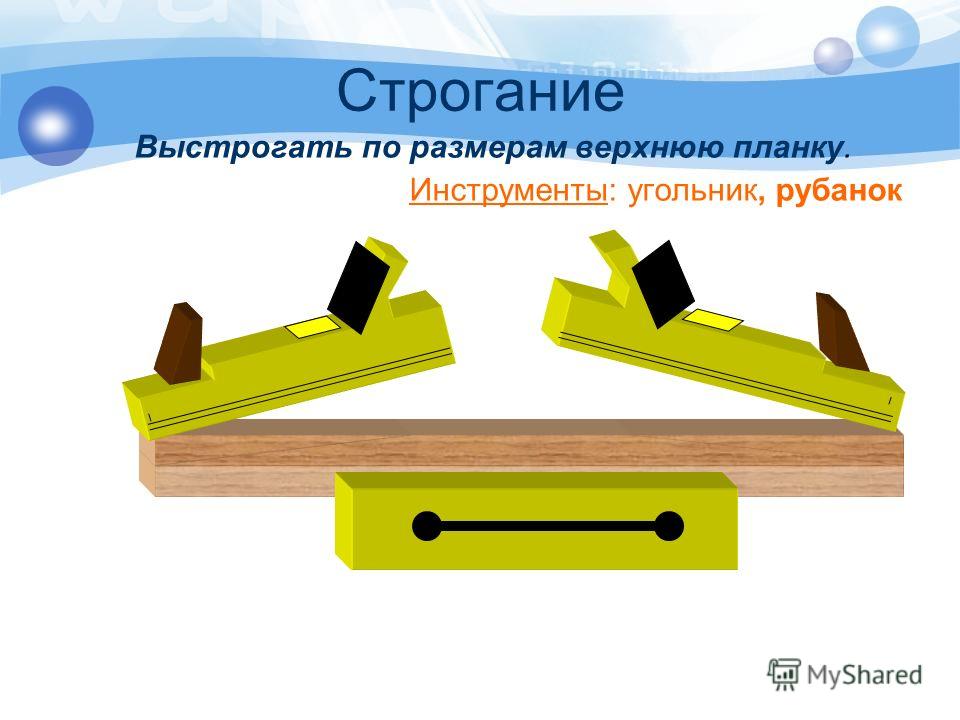

12 Строгание Выстрогать по размерам верхнюю планку. Инструменты: угольник, рубанок

13 Пиление Разметить стойки и отпилить их по заданным размерам. Инструменты: угольник, карандаш, упор, ножовка

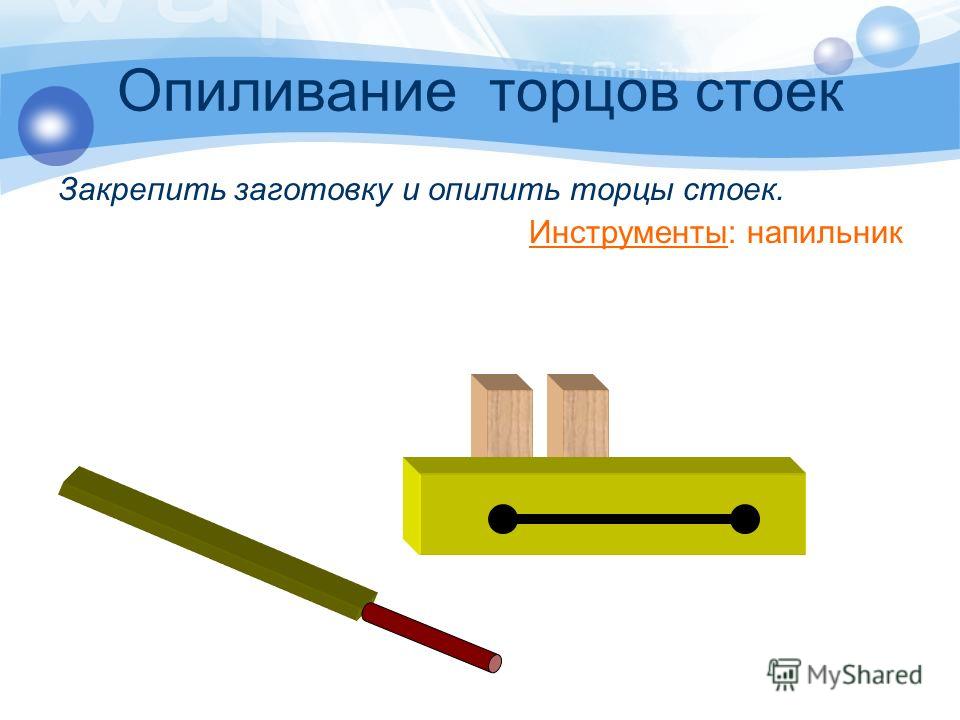

14 Опиливание торцов стоек Закрепить заготовку и опилить торцы стоек. Инструменты: напильник

15 Сверление Закрепить заготовку и высверлить 2 отверстия Ø5мм.Ø10мм. Инструменты: линейка, карандаш, сверла, ручная дрель

16 Сверление Закрепить заготовку и высверлить 2 отверстия Ø2мм в верхней и нижней планке. Инструменты: линейка, карандаш, сверла, ручная дрель

17 Правка проволоки Обрабатываем проволоку на оправке по заданным размерам. Инструменты: оправка, молоток

18 Сборка изделия Собрать вешалку, предварительно смочив клеем ПВА места соединений и проколов шилом места для шурупов. Собрать изделие на шурупах. Инструменты: кисточка, шило, отвертка

19 Сборка изделия Вставляем крючок в верхнюю планку, вставляем шайбу и расплющиваем конец крючка Инструменты: молоток, наковальня.

20 Отделка изделия Покрасить изделие морилкой и лаком Инструменты: кисточка

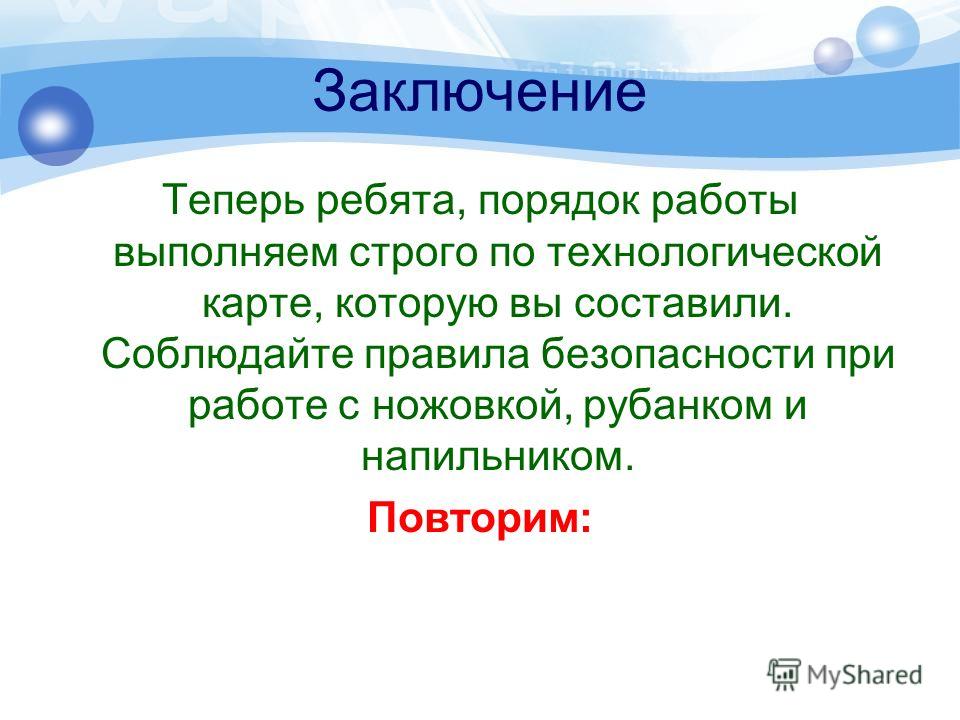

21 Заключение Теперь ребята, порядок работы выполняем строго по технологической карте, которую вы составили. Соблюдайте правила безопасности при работе с ножовкой, рубанком и напильником. Повторим:

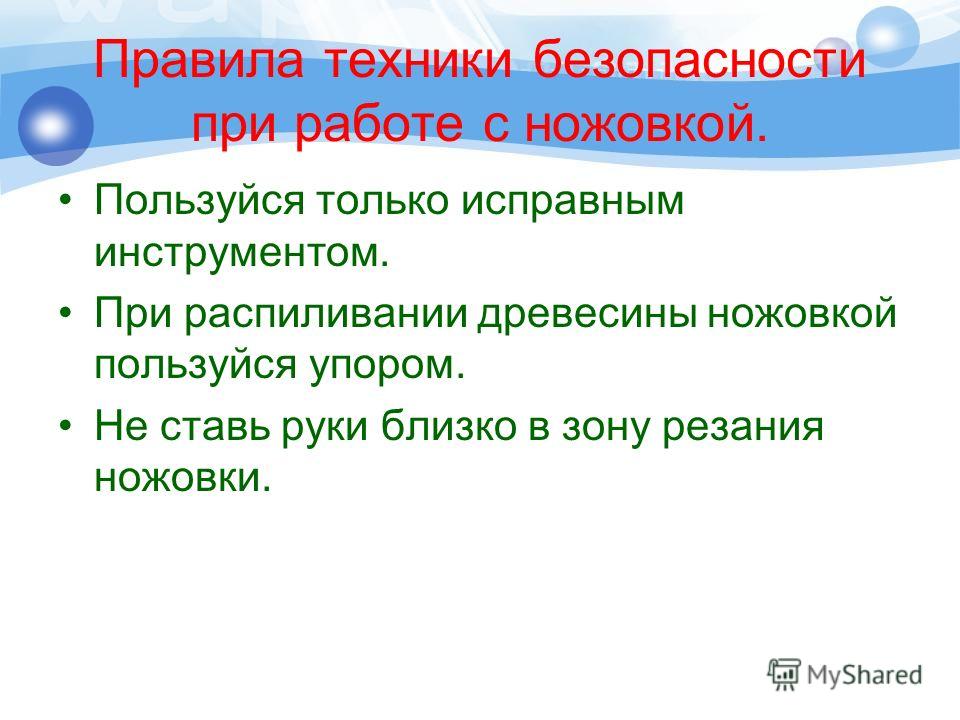

22 Правила техники безопасности при работе с ножовкой. Пользуйся только исправным инструментом. При распиливании древесины ножовкой пользуйся упором. Не ставь руки близко в зону резания ножовки.

23 Инструктаж по технике безопасности при работе с рубанком. Работай только с исправным инструментом. Правильно держи рубанок и правильно стой у верстака при обработке заготовки. Стружку убирай только специальным приспособлением.

24 Инструктаж по технике безопасности при работе с напильником. Работай только с исправным инструментом. Правильно держи напильник чтобы не поранить руки. Очищать напильник от стружки, только специальной четкой сметкой.
