1 Физика 11 класс Учитель физики МОУ « СОШ 15 п. Березайка » Сокирко Светлана Петровна

2

3 Спектры испускания сплошной линейчатый полосатый Спектры поглощения

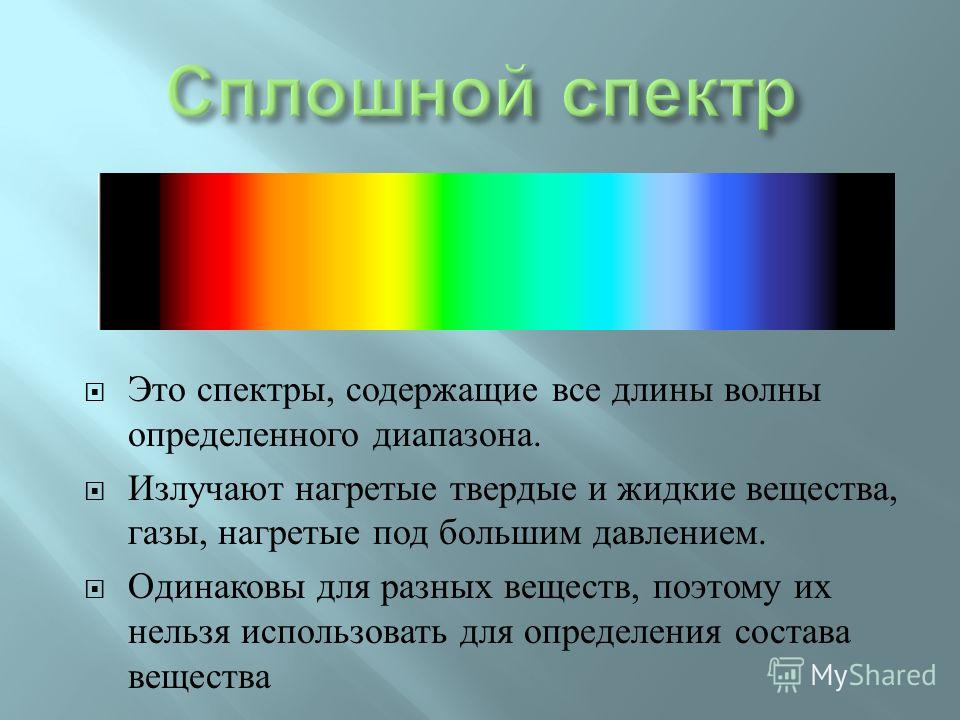

4 Это спектры, содержащие все длины волны определенного диапазона. Излучают нагретые твердые и жидкие вещества, газы, нагретые под большим давлением. Одинаковы для разных веществ, поэтому их нельзя использовать для определения состава вещества

5 Состоит из отдельных линий разного или одного цвета, имеющих разные расположения Испускается газами, парами малой плотности в атомарном состоянии Позволяет по спектральным линиям судить о химическом составе источника света

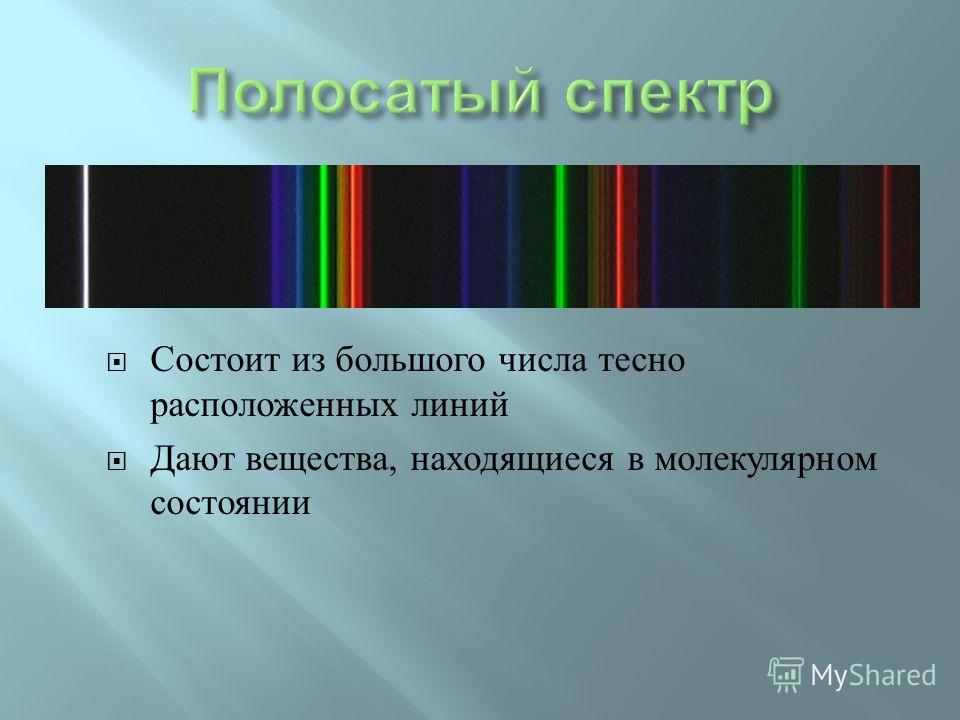

6 Состоит из большого числа тесно расположенных линий Дают вещества, находящиеся в молекулярном состоянии

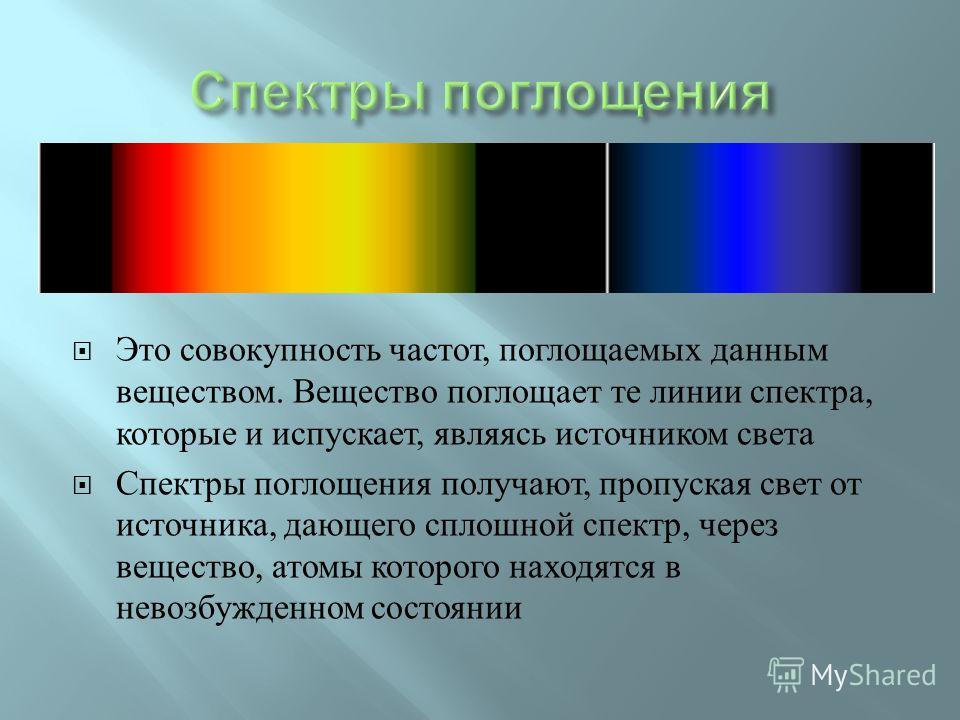

7 Это совокупность частот, поглощаемых данным веществом. Вещество поглощает те линии спектра, которые и испускает, являясь источником света Спектры поглощения получают, пропуская свет от источника, дающего сплошной спектр, через вещество, атомы которого находятся в невозбужденном состоянии

8 collection.edu.ru/dlrstore/9da42253-f b6-b37f-a7c9379ae49f/9_123.swf collection.edu.ru/dlrstore/9da42253-f b6-b37f-a7c9379ae49f/9_123.swf collection.edu.ru/dlrstore/9276d80c-17e bed-8a5c19e34f0f/9_121.swf collection.edu.ru/dlrstore/9276d80c-17e bed-8a5c19e34f0f/9_121.swf Opera - [New Page 2]

9 Навести очень большой телескоп на короткую вспышку метеора на небе почти невозможно. Но 12- го мая 2002 года астрономам повезло - яркий метеор случайно пролетел как раз там, куда была направлена узкая щель спектрографа на обсерватории Паранал. В это время спектрограф исследовал свет.

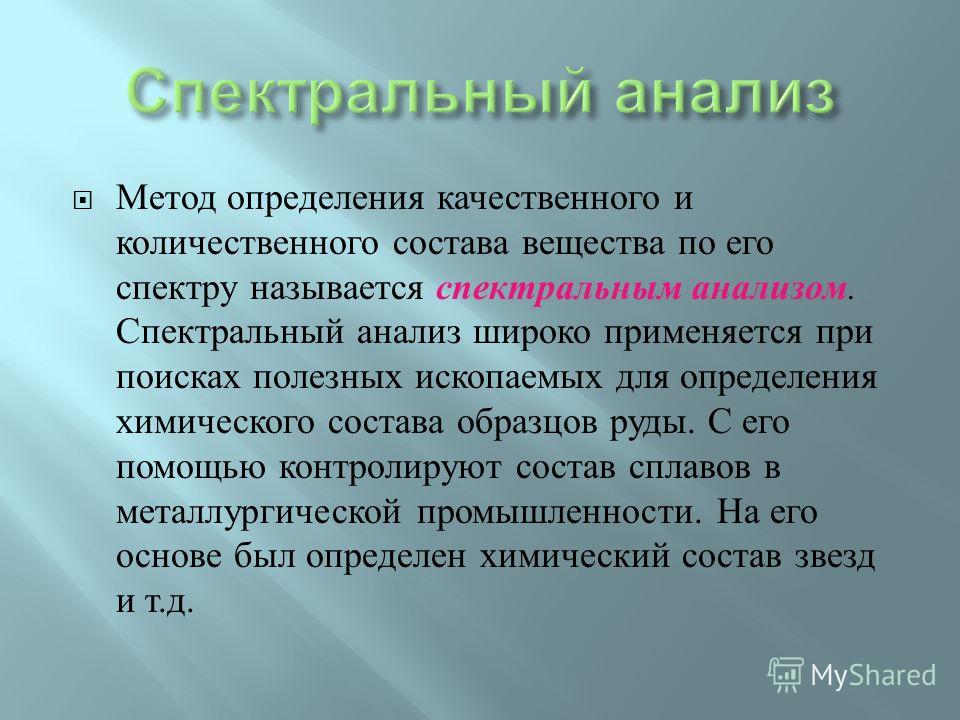

10 Метод определения качественного и количественного состава вещества по его спектру называется спектральным анализом. Спектральный анализ широко применяется при поисках полезных ископаемых для определения химического состава образцов руды. С его помощью контролируют состав сплавов в металлургической промышленности. На его основе был определен химический состав звезд и т. д.

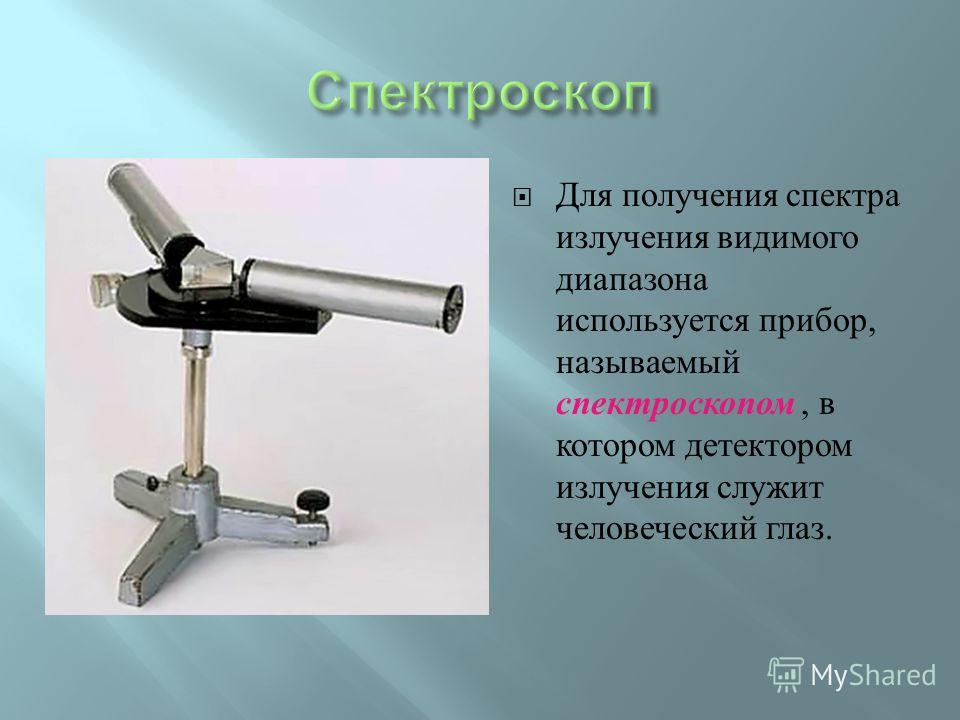

11 Для получения спектра излучения видимого диапазона используется прибор, называемый спектроскопом, в котором детектором излучения служит человеческий глаз.

12 В спектроскопе свет от исследуемого источника 1 направляется на щель 2 трубы 3, называемой коллиматорной трубой. Щель выделяет узкий пучок света. На втором конце коллиматорной трубы имеется линза, которая расходящийся пучок света преобразует в параллельный. Параллельный пучок света, выходящий из коллиматорной трубы, падает на грань стеклянной призмы 4. Так как показатель преломления света в стекле зависит от длины волны, то параллельный поэтому пучок света, состоящий из волн разной длины, разлагается на параллельные пучки света разного цвета, идущие по разным направлениям. Линза 5 зрительной трубы фокусирует каждый из параллельных пучков и дает изображение щели в каждом цвете. Разноцветные изображения щели образуют разноцветную полосу спектр.

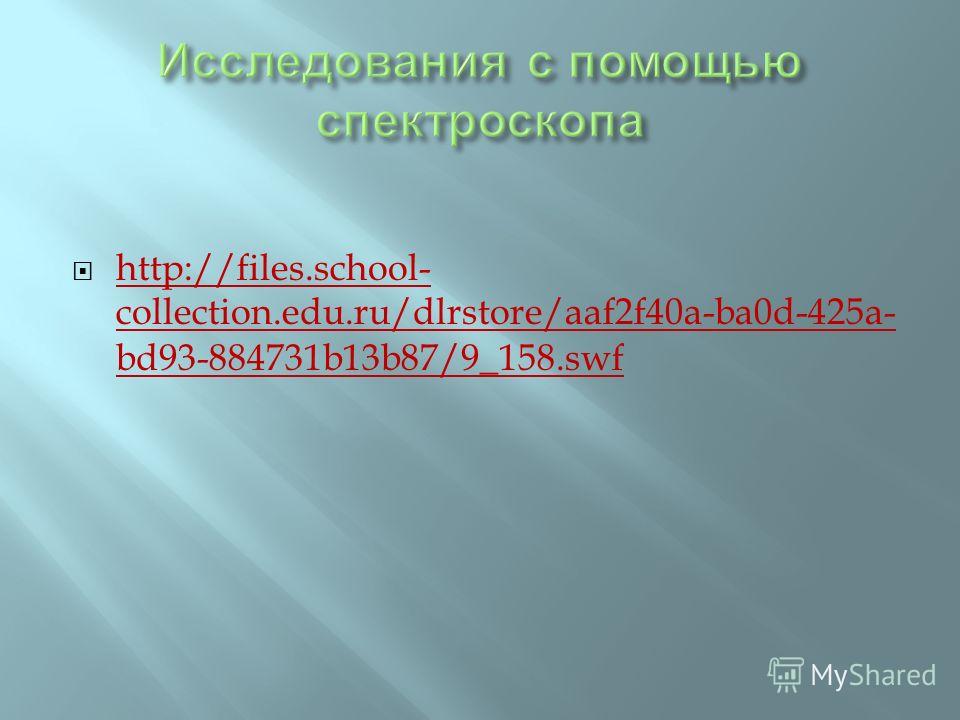

13 collection.edu.ru/dlrstore/aaf2f40a-ba0d-425a- bd b13b87/9_158.swf collection.edu.ru/dlrstore/aaf2f40a-ba0d-425a- bd b13b87/9_158.swf

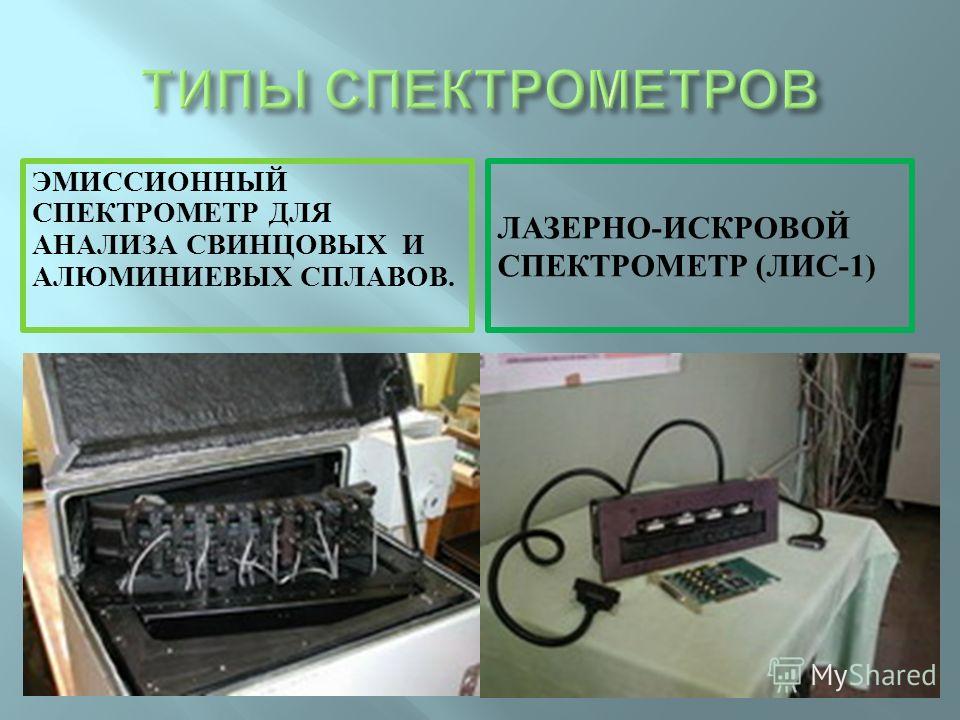

14 ЭМИССИОННЫЙ СПЕКТРОМЕТР ДЛЯ АНАЛИЗА СВИНЦОВЫХ И АЛЮМИНИЕВЫХ СПЛАВОВ. ЛАЗЕРНО - ИСКРОВОЙ СПЕКТРОМЕТР ( ЛИС -1)

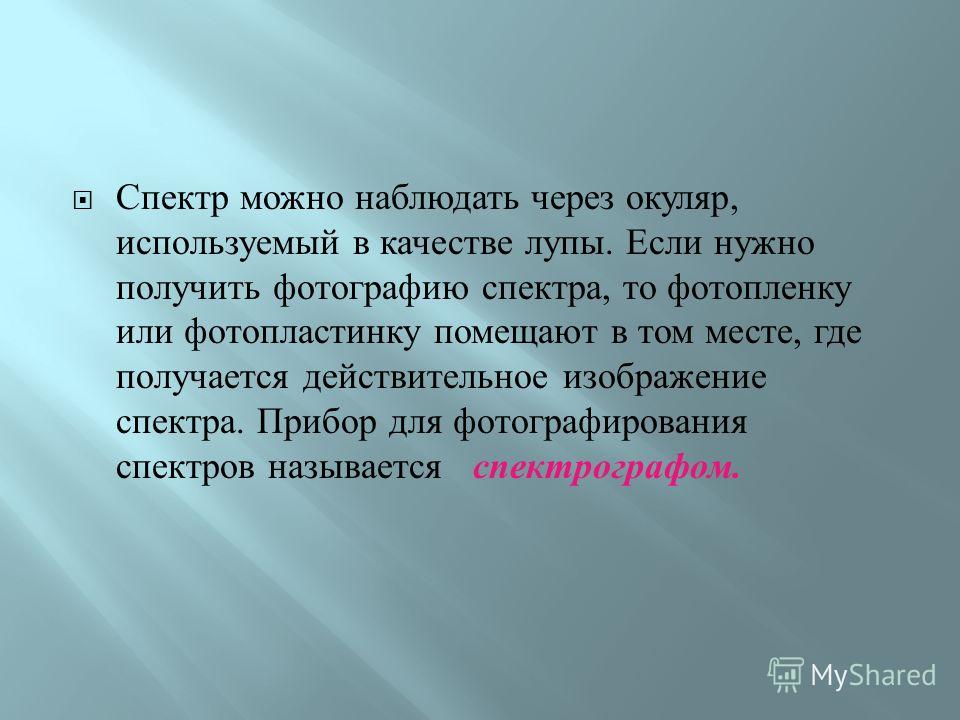

15 Спектр можно наблюдать через окуляр, используемый в качестве лупы. Если нужно получить фотографию спектра, то фотопленку или фотопластинку помещают в том месте, где получается действительное изображение спектра. Прибор для фотографирования спектров называется спектрографом.

16 Новый спектрограф NIFS готовится к отправке в обсерваторию Gemini North ( фото с сайта au)

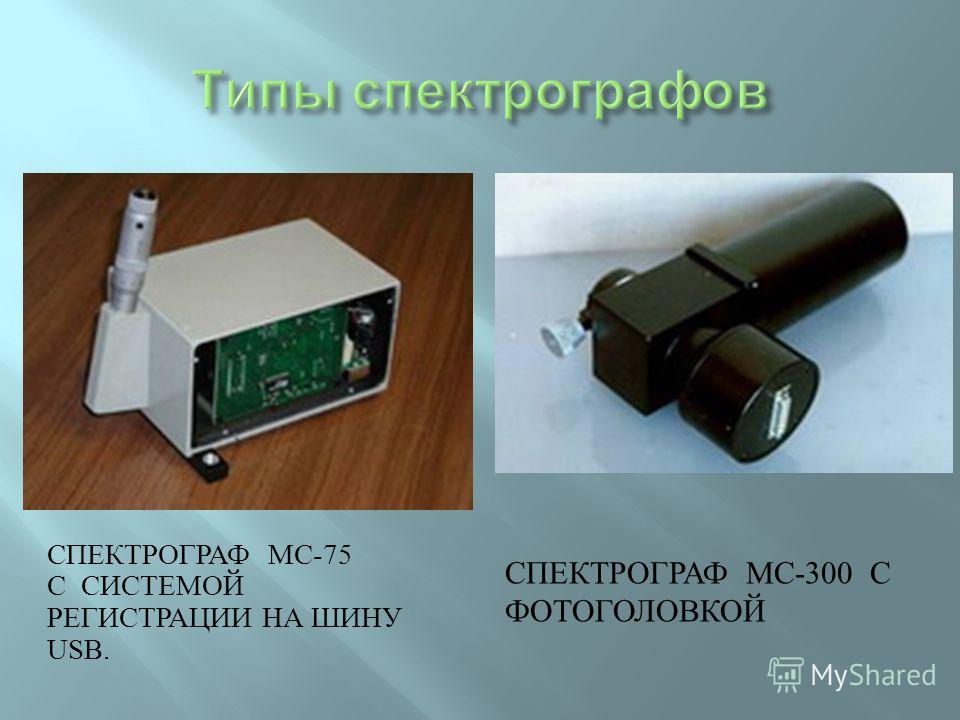

17 СПЕКТРОГРАФ МС -75 С СИСТЕМОЙ РЕГИСТРАЦИИ НА ШИНУ USB. СПЕКТРОГРАФ МС -300 С ФОТОГОЛОВКОЙ

18

19 Излучение какого тела является тепловым ? Лампа дневного света Лампа накаливания Инфракрасный лазер Экран телевизора А Б В Г

20 Исследователь с помощью оптического спектроскопа в четырех наблюдениях видел разные спектры. Какой из спектров является спектром теплового излучения ? А Б В Г

21 только азота (N) и калия ( К ) только магния (Mg) и азота (N) азота (N), магния (Mg) и другого неизвестного вещества магния (Mg), калия ( К ) и азота (N) На рисунке приведен спектр поглощения неизвестного газа и спектры поглощения паров известных металлов. По анализу спектров можно утверждать, что неизвестный газ содержит атомы А Б В Г

22 Для каких тел характерны полосатые спектры поглощения и испускания ? Для нагретых твердых тел Для нагретых жидкостей Для разреженных молекулярных газов Для нагретых атомарных газов Для любых перечисленных выше тел А Г Д В Б

23 ВОДОРОДА ( Н ), ГЕЛИЯ ( НЕ ) И НАТРИЯ (NA) ТОЛЬКО НАТРИЯ (NA) И ВОДОРОДА ( Н ) ТОЛЬКО НАТРИЯ (NA) И ГЕЛИЯ ( НЕ ) ТОЛЬКО ВОДОРОДА ( Н ) И ГЕЛИЯ ( НЕ ) На рисунке приведен спектр поглощения неизвестного газа и спектры поглощения атомов известных газов. По анализу спектров можно утверждать, что неизвестный газ содержит атомы : А Б В Г

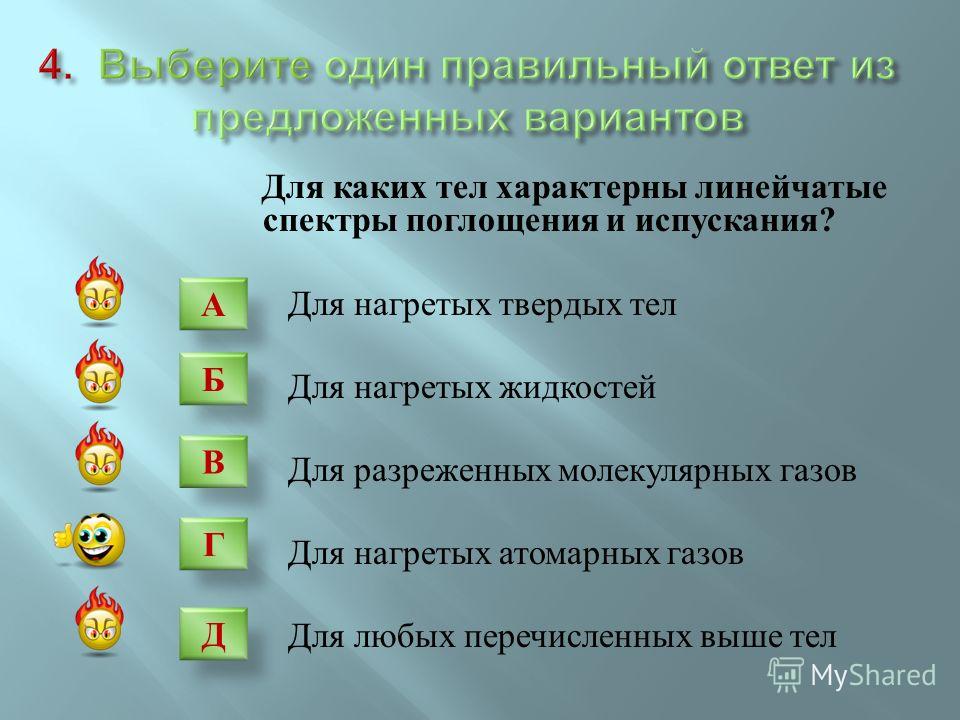

24 Для каких тел характерны линейчатые спектры поглощения и испускания ? Для нагретых твердых тел Для нагретых жидкостей Для разреженных молекулярных газов Для нагретых атомарных газов Для любых перечисленных выше тел А Б В Г Д
