Герметичный электропривод установки М2264 Студент: В. Е. Калаев Руководитель: доцент, к.т.н. А.А. Щипков. - презентация

1 Герметичный электропривод установки М2264 Студент: В. Е. Калаев Руководитель: доцент, к.т.н. А.А. Щипков

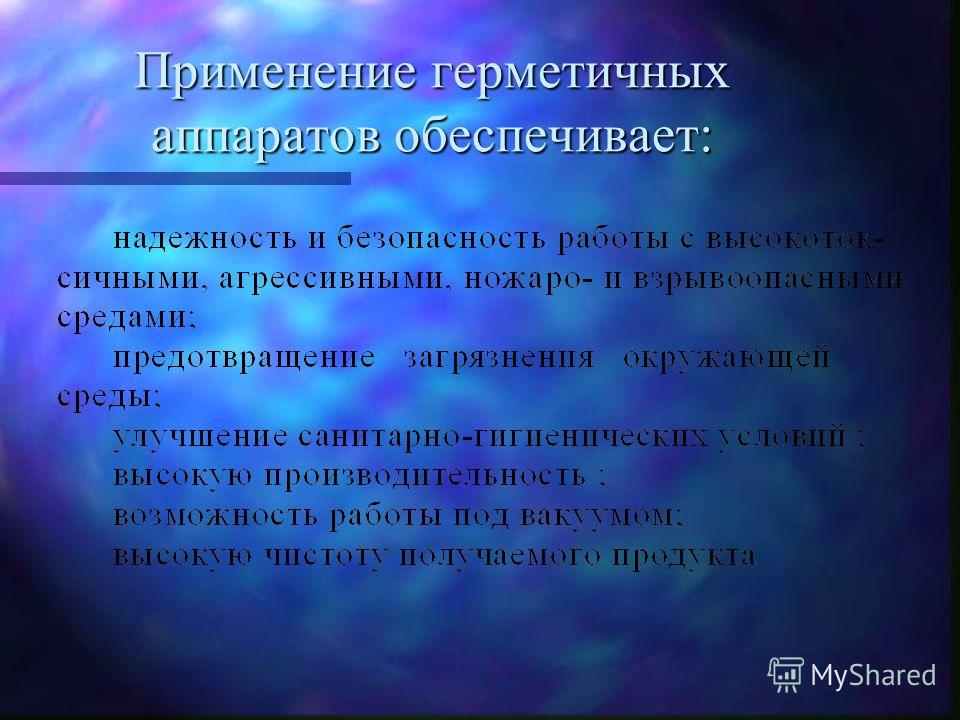

2 Применение герметичных аппаратов обеспечивает:

3

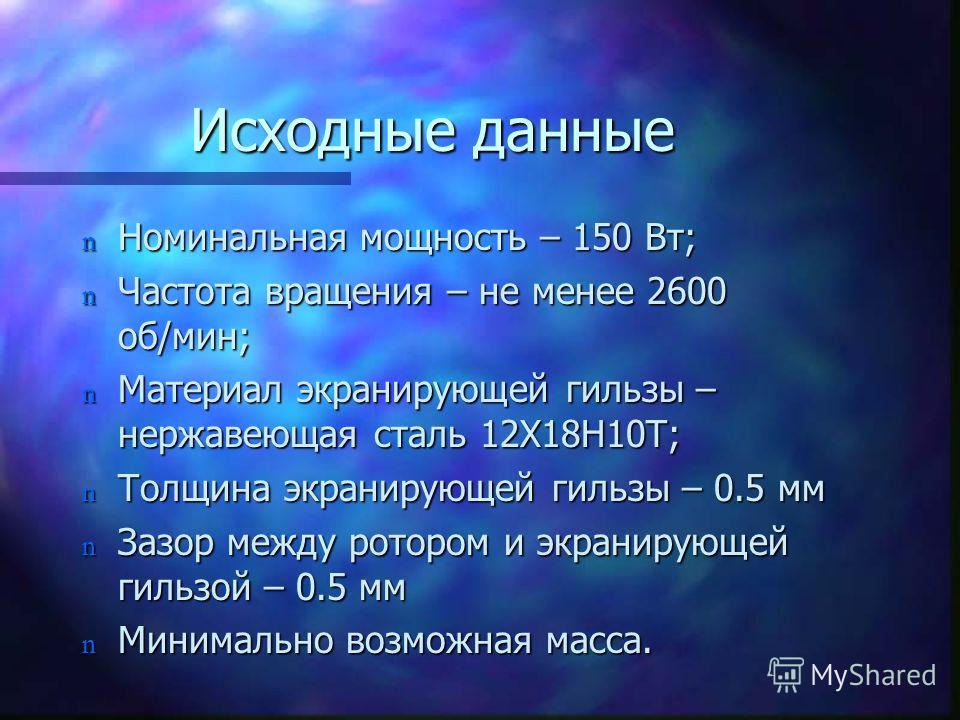

4 Исходные данные n Номинальная мощность – 150 Вт; n Частота вращения – не менее 2600 об/мин; n Материал экранирующей гильзы – нержавеющая сталь 12Х18Н10Т; n Толщина экранирующей гильзы – 0.5 мм n Зазор между ротором и экранирующей гильзой – 0.5 мм n Минимально возможная масса.

5 Конструкция герметичного электродвигателя

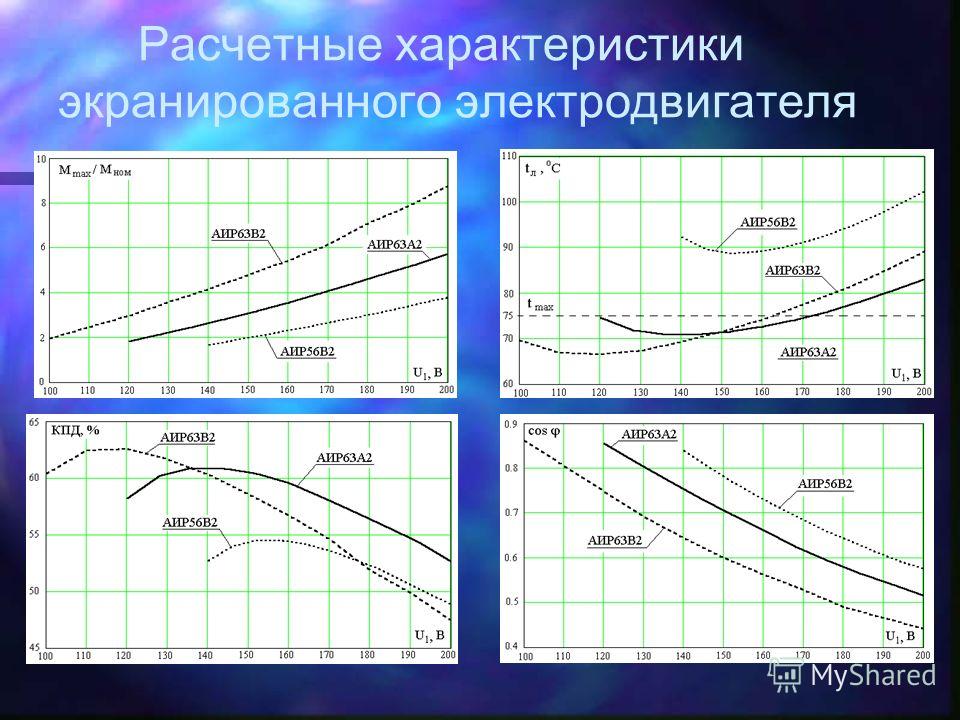

6 Расчетные характеристики экранированного электродвигателя

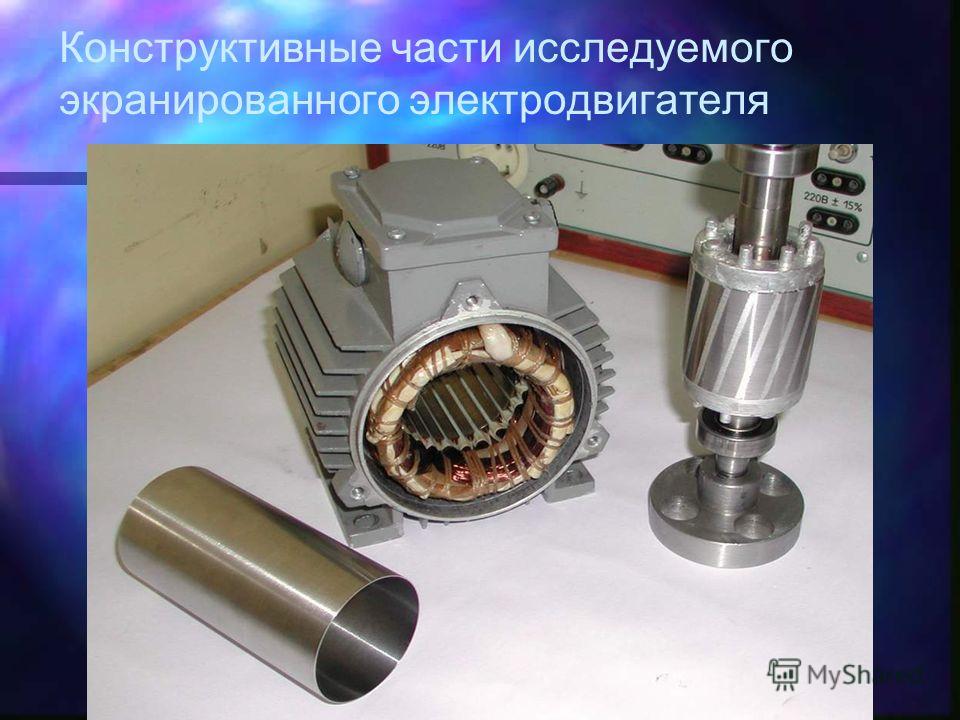

7 Конструктивные части исследуемого экранированного электродвигателя

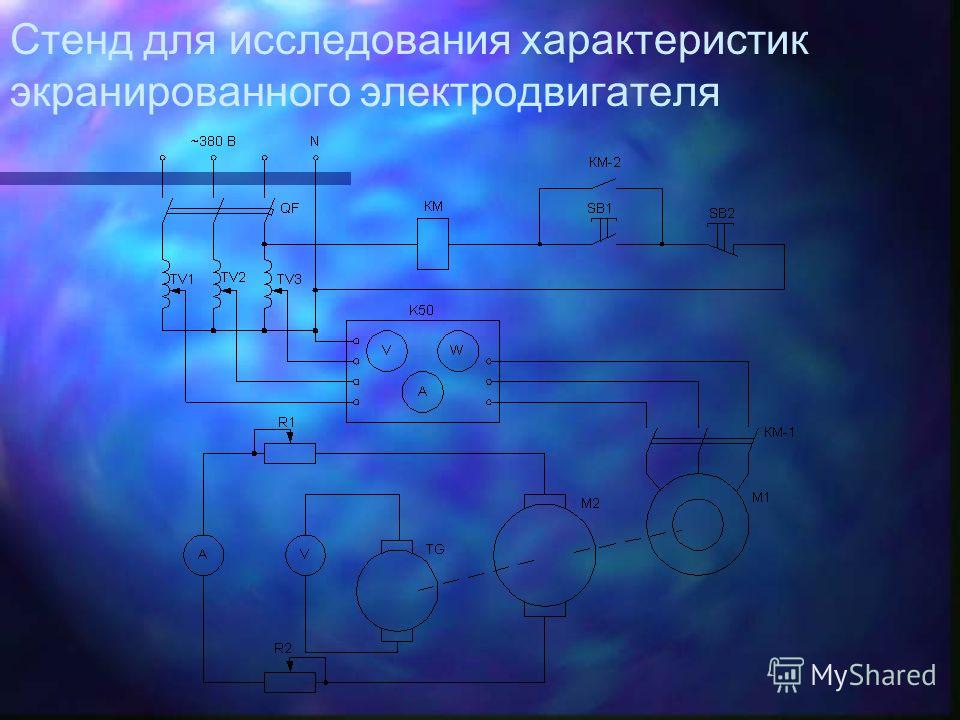

8 Стенд для исследования характеристик экранированного электродвигателя

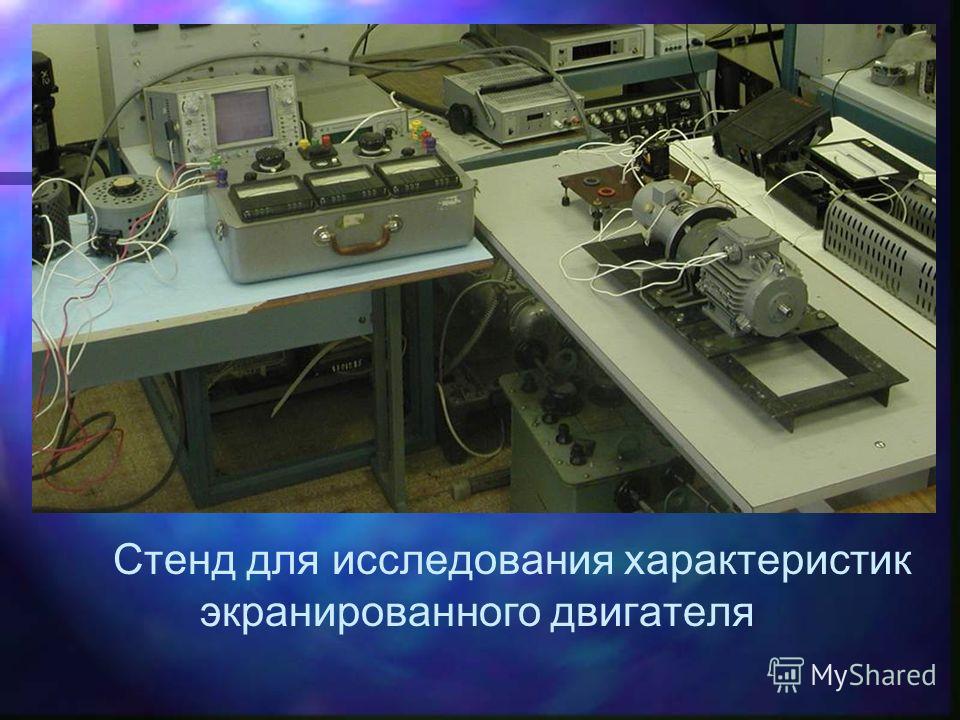

9 Стенд для исследования характеристик экранированного двигателя

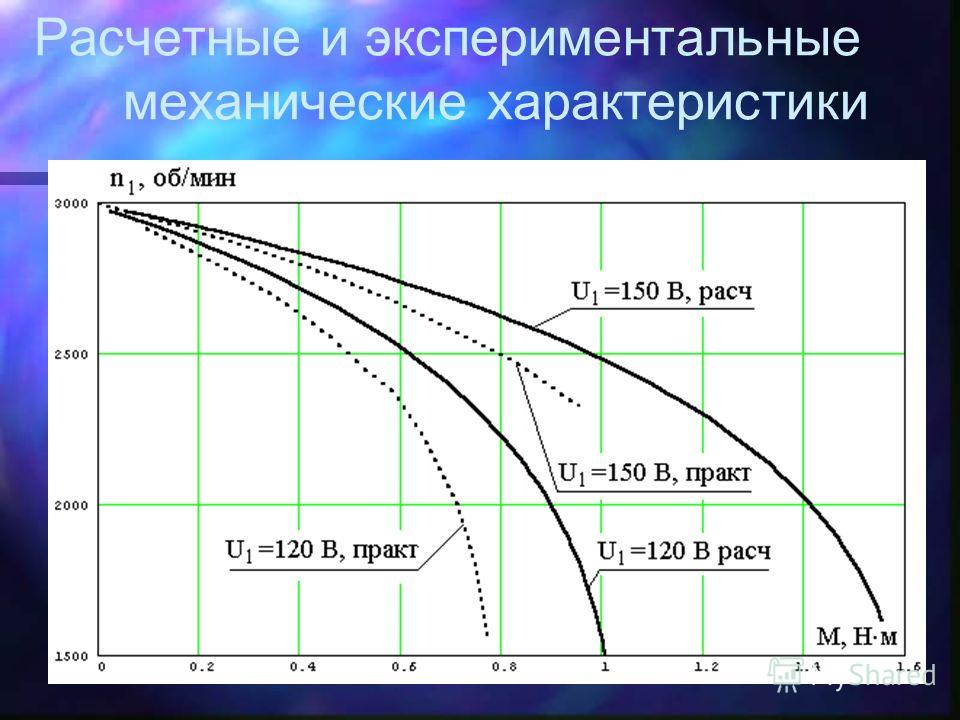

10 Расчетные и экспериментальные механические характеристики

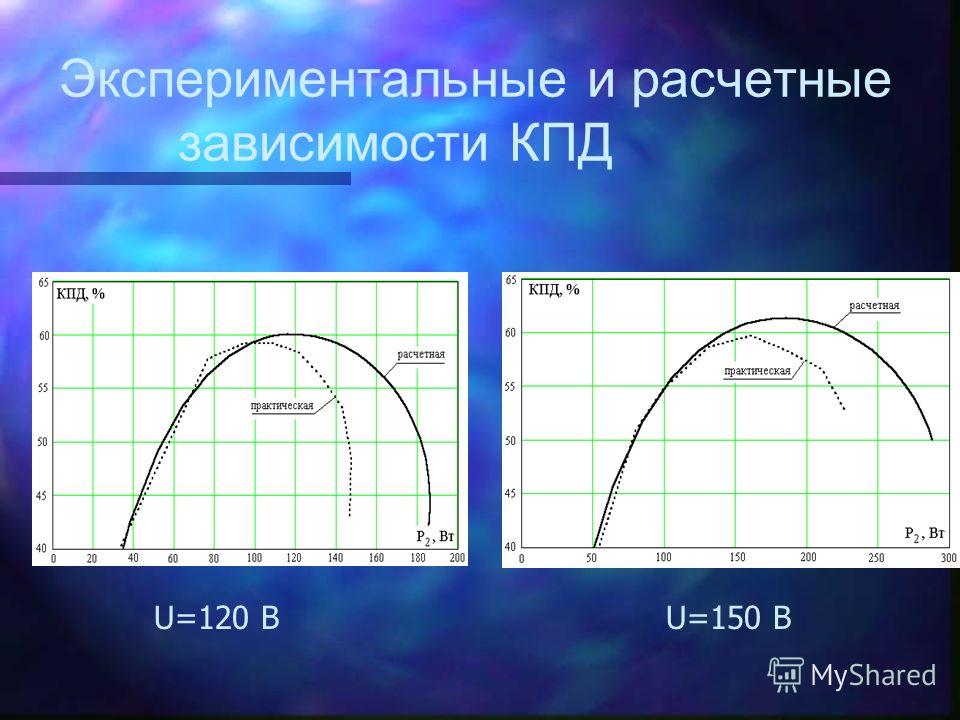

11 Экспериментальные и расчетные зависимости КПД U=120 ВU=150 В

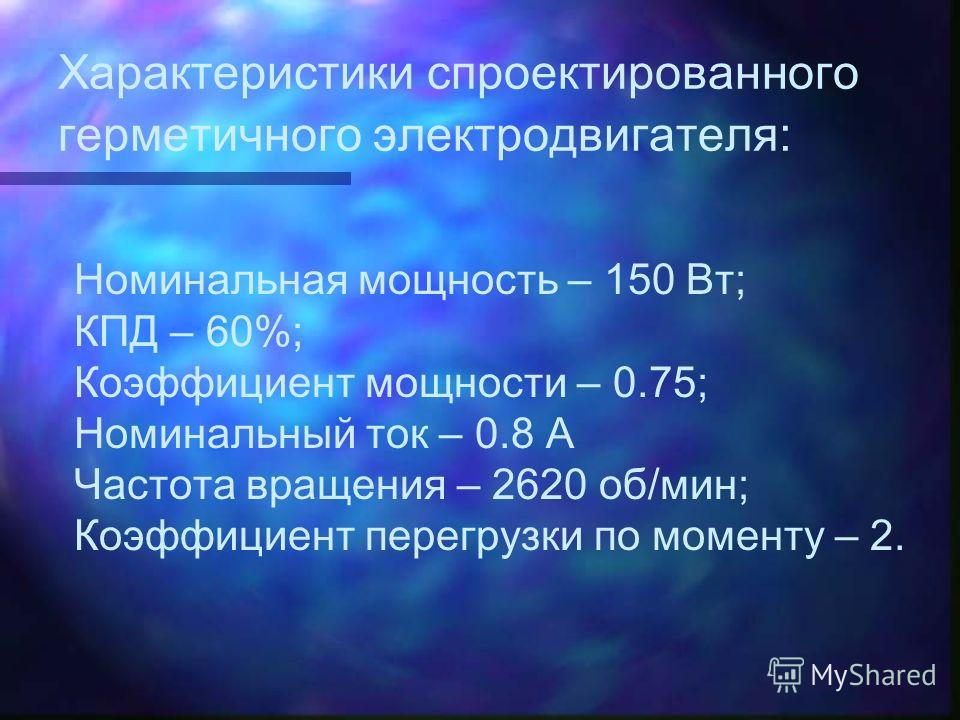

12 Характеристики спроектированного герметичного электродвигателя: Номинальная мощность – 150 Вт; КПД – 60%; Коэффициент мощности – 0.75; Номинальный ток – 0.8 А Частота вращения – 2620 об/мин; Коэффициент перегрузки по моменту – 2.
