2 План урока 1.Что такое влажность воздуха? 2.Характеристики влажности 3.Измерение влажности 4. Значение влажности

3 Характеристики влажности Абсолютная влажностьp, кг/м 3 2.Отностельная влажность φ,% φ = (ρ/ρ 0 )100% 3.Точка росы t р, 0 С

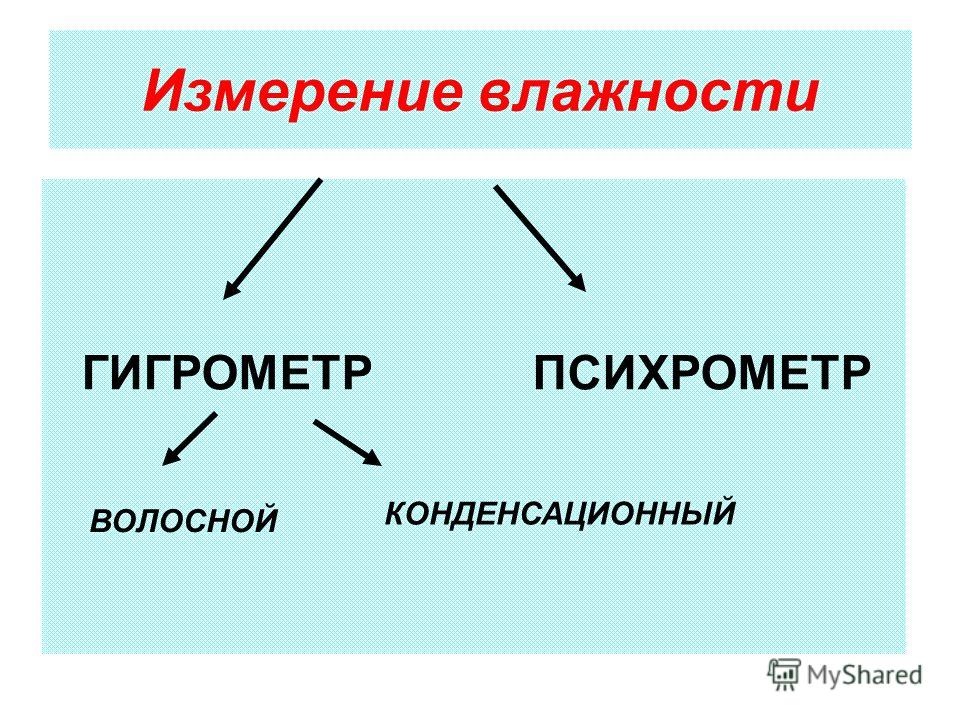

4 Измерение влажности ГИГРОМЕТР ПСИХРОМЕТР ВОЛОСНОЙ КОНДЕНСАЦИОННЫЙ

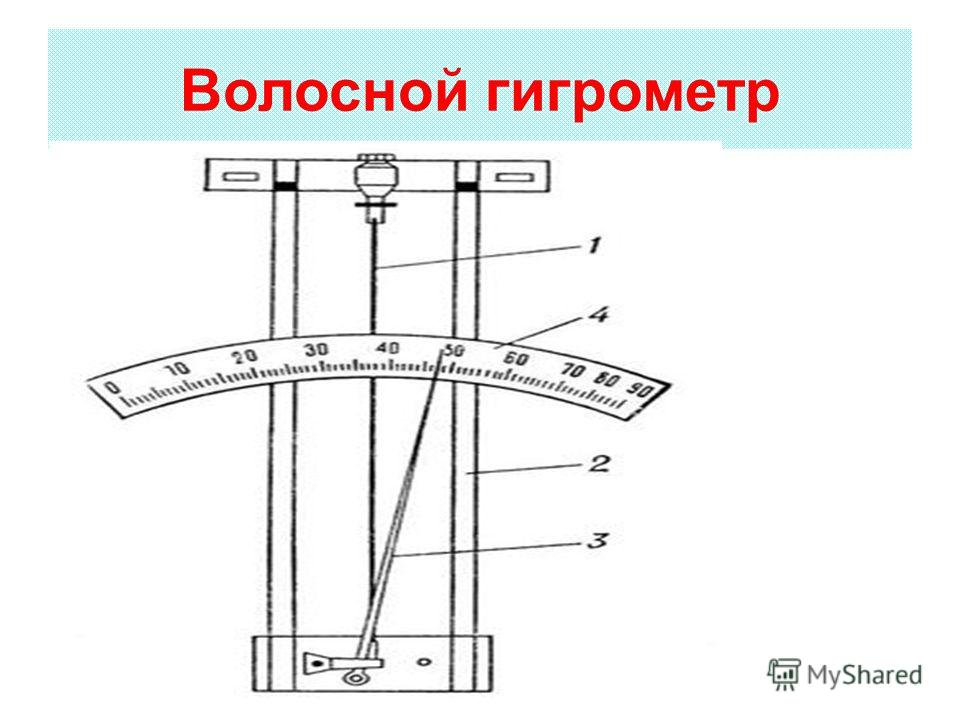

5 Волосной гигрометр

6 Конденсационный гигрометр

7 Психрометр

8 ПСИХРОМЕТРИЧЕСКАЯ ТАБЛИЦА

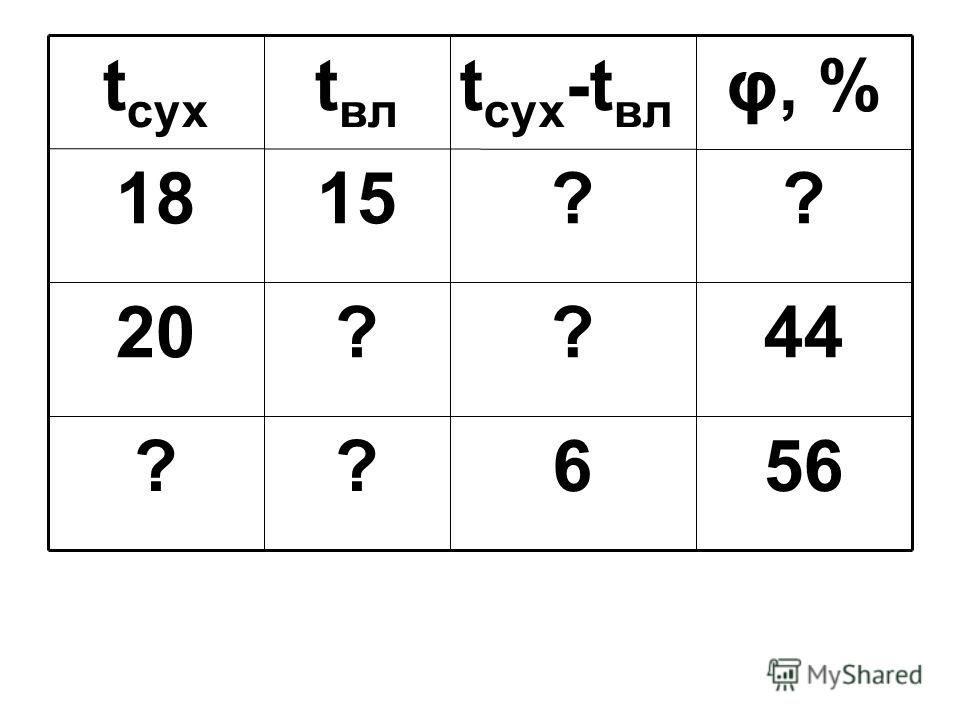

9 566?? 44??20 ??1518 φ, %t сух -t вл t вл t сух

10 φ, %t сух -t вл t вл t сух

11 СЫРОСТЬНОРМАСУХОСТЬ 70% и больше 40-70% 40% и меньше Субъективное ощущение влажности человеком

12 55-60% Производство сигарет 75-85% Хранение сыра 80-85% Хранение мяса 50-55% Мебельный склад 70-75% Инкубатор 60% Склад бумаги 55-60% Перемотка нитей 50-60% Прядильное производство

13 Проверь себя 1.Какие физические величины характеризуют влажность воздуха. А. Абсолютная и относительная влажность Б. Количество водяного пара в воздухе и степень его насыщения В. Температура воздуха и число источников влаги водоёмов. 2.Как изменится относительная влажность воздуха летним ясным днём от раннего утра к полудню А. не изменится Б.уменьшится В. Увеличится 3.Какими приборами измеряют влажность воздуха А. барометр Б.психрометр В.термометр

14 4. Разность показаний сухого и влажного термометров уменьшилась. Как изменилась влажность воздуха А. увеличилась Б. уменьшилась В. не изменилась 5. При температуре 20 0С плотность насыщенного пара равна 17,3 г/м3.Это означает, что... А. плотность воздуха равна 17,3г/м3 Б. в 17,3 м 3 воздуха находится 1г насыщенного водяного пара В. относительная влажность воздуха равна 17,3% Г. в 1м 3 масса насыщенных паров воды составляет 17,3 г.

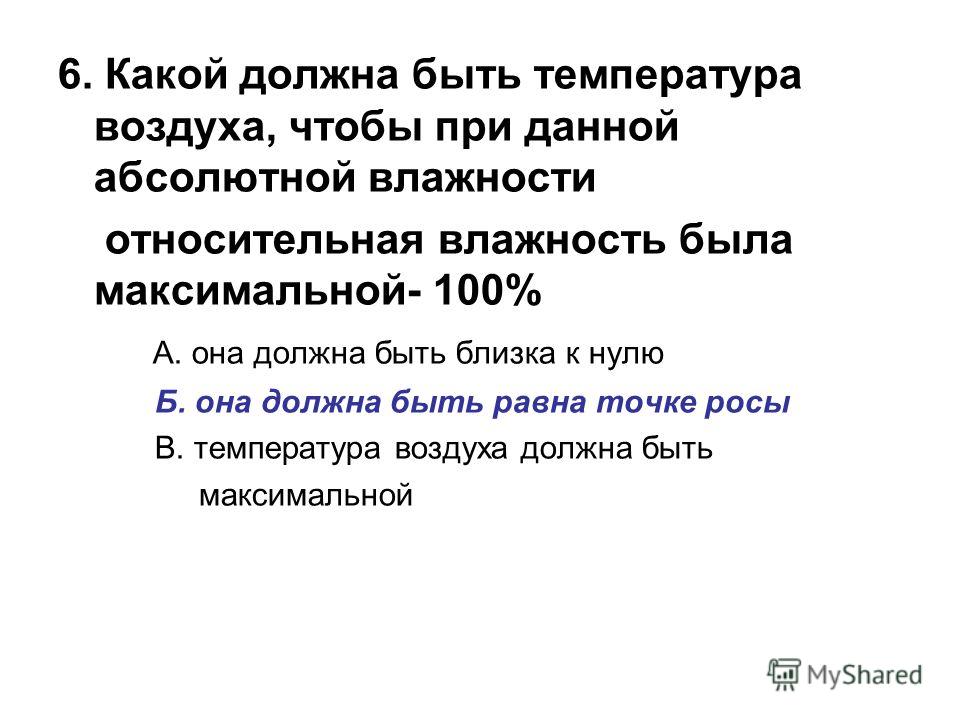

15 6. Какой должна быть температура воздуха, чтобы при данной абсолютной влажности относительная влажность была максимальной- 100% А. она должна быть близка к нулю Б. она должна быть равна точке росы В. температура воздуха должна быть максимальной

16 С помощью гигрометра, находящегося в комнате при температуре 25 0 С, установили что роса на поверхности металлической пластины появляется при 13 0 С. Определить относительную влажность в комнате. (используйте данные таблицы)
