Энергосберегающие, экологически чистые установки, разработанные на основе уникальных технологий косвенно-испарительного охлаждения для систем кондиционирования. - презентация

1 Энергосберегающие, экологически чистые установки, разработанные на основе уникальных технологий косвенно-испарительного охлаждения для систем кондиционирования объектов строительства Экологическая чистота Энергосбережение Экономичность

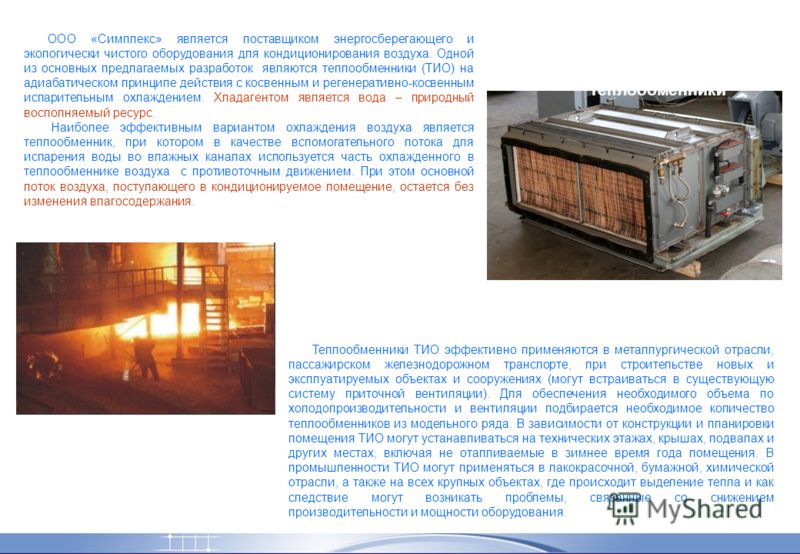

2 ООО «Симплекс» является поставщиком энергосберегающего и экологически чистого оборудования для кондиционирования воздуха. Одной из основных предлагаемых разработок являются теплообменники (ТИО) на адиабатическом принципе действия с косвенным и регенеративно-косвенным испарительным охлаждением. Хладагентом является вода – природный восполняемый ресурс. Наиболее эффективным вариантом охлаждения воздуха является теплообменник, при котором в качестве вспомогательного потока для испарения воды во влажных каналах используется часть охлажденного в теплообменнике воздуха с противоточным движением. При этом основной поток воздуха, поступающего в кондиционируемое помещение, остается без изменения влагосодержания. Теплообменники ТИО эффективно применяются в металлургической отрасли, пассажирском железнодорожном транспорте, при строительстве новых и эксплуатируемых объектах и сооружениях (могут встраиваться в существующую систему приточной вентиляции). Для обеспечения необходимого объема по холодопроизводительности и вентиляции подбирается необходимое количество теплообменников из модельного ряда. В зависимости от конструкции и планировки помещения ТИО могут устанавливаться на технических этажах, крышах, подвалах и других местах, включая не отапливаемые в зимнее время года помещения. В промышленности ТИО могут применяться в лакокрасочной, бумажной, химической отрасли, а также на всех крупных объектах, где происходит выделение тепла и как следствие могут возникать проблемы, связанные со снижением производительности и мощности оборудования. ТИО косвенно- испарительные теплообменники

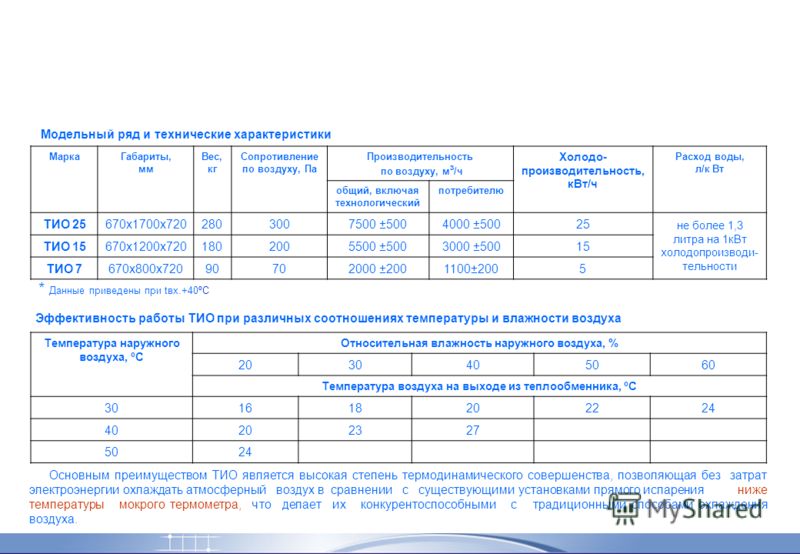

3 (ТИО) Техническая информация Модельный ряд и технические характеристики МаркаГабариты, мм Вес, кг Сопротивление по воздуху, Па Производительность по воздуху, м ³ /ч Холодо- производительность, кВт/ч Расход воды, л/к Вт общий, включая технологический потребителю ТИО 25670х1700х ± ±50025 не более 1,3 литра на 1кВт холодопроизводи- тельности ТИО 15670х1200х ± ±50015 ТИО 7670х800х ± ±2005 * Данные приведены при tвх.+40ºС Температура наружного воздуха, ºС Относительная влажность наружного воздуха, % Температура воздуха на выходе из теплообменника, ºС Эффективность работы ТИО при различных соотношениях температуры и влажности воздуха Основным преимуществом ТИО является высокая степень термодинамического совершенства, позволяющая без затрат электроэнергии охлаждать атмосферный воздух в сравнении с существующими установками прямого испарения ниже температуры мокрого термометра, что делает их конкурентоспособными с традиционными способами охлаждения воздуха.

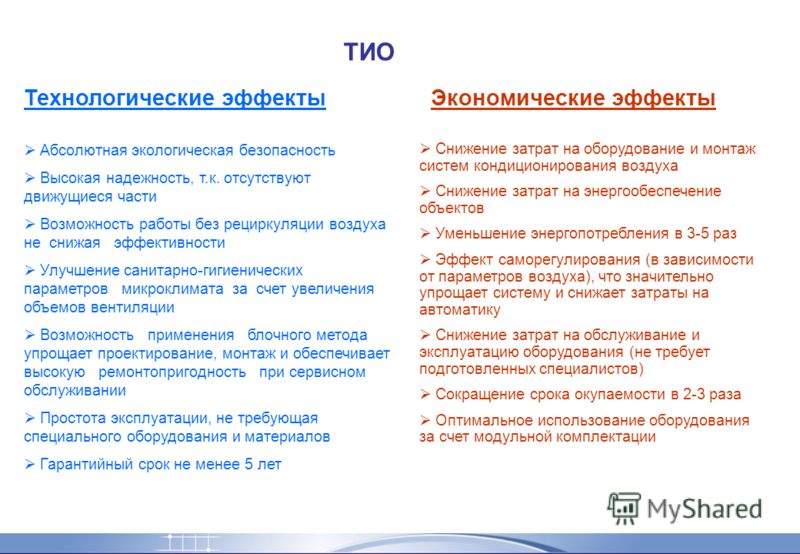

4 Положительные эффекты в сравнении с парокомпрессионными установками Абсолютная экологическая безопасность Высокая надежность, т.к. отсутствуют движущиеся части Возможность работы без рециркуляции воздуха не снижая эффективности Улучшение санитарно-гигиенических параметров микроклимата за счет увеличения объемов вентиляции Возможность применения блочного метода упрощает проектирование, монтаж и обеспечивает высокую ремонтопригодность при сервисном обслуживании Простота эксплуатации, не требующая специального оборудования и материалов Гарантийный срок не менее 5 лет Технологические эффектыЭкономические эффекты Снижение затрат на оборудование и монтаж систем кондиционирования воздуха Снижение затрат на энергообеспечение объектов Уменьшение энергопотребления в 3-5 раз Эффект саморегулирования (в зависимости от параметров воздуха), что значительно упрощает систему и снижает затраты на автоматику Снижение затрат на обслуживание и эксплуатацию оборудования (не требует подготовленных специалистов) Сокращение срока окупаемости в 2-3 раза Оптимальное использование оборудования за счет модульной комплектации ТИО

5 Преимущества ТИО Преимущества новых технологий получения холода позволяют отказаться или значительно снизить необходимость использования оборудования на основе фреона. Использование ТИО позволяет на %, а чаще полностью решать задачу охлаждения воздуха и тем самым снизить необходимость использования парокомпрессионного оборудования до 10-20%. Наиболее распространенные (традиционно для РФ в гг.) решения проектирования оборудования систем кондиционирования воздуха основаны на применении парокомпрессионных установок (сплит системы, чиллеры с фанкойлами, канальные и крышные кондиционеры). При проектировании современных зданий затраты на кондиционирование воздуха составляют в среднем до 800$ на 1 кВт холодопроизводительности; также значительны расходы на эксплуатацию и оплату электроэнергии (энергопотребление оборудования составляет до 0,5 кВт на 1 кВт холодопроизводительности). Применение ТИО позволяет решать данные задачи с меньшими затратами на оборудование и монтаж и со значительно более низким потреблением электроэнергии (в 4-5 раз), а также улучшить санитарно-гигиенические показатели за счет увеличения вентилируемого воздуха (в 1,5-2 раза), сохраняя эффективность охлаждения без организации рециркуляции, т.е. работать на 100% приточном воздухе. ТИО рекомендуется монтировать параллельно в систему приточной вентиляции в количестве и по схеме, используя модельный ряд, определяемый проектировщиками, исходя из особенностей объекта. Не смотря на увеличение затрат на приточно-вытяжную вентиляцию ТИО позволяют на значительно большие суммы снизить затраты на кондиционирование объекта, а также снизить стоимость энергообеспечения и дальнейшие расходы на эксплуатацию объекта (в 3-5 раз).

6 Эффективность установки ТИО на объектах строительства Системы вентиляции и кондиционирования воздуха на основе парокомпрессионных установок Системы вентиляции и кондиционирования воздуха с использованием ТИО Диаграмма 1

7 Область применения На основе ТИО разработаны и эксплуатируются на железнодорожных магистралях РЖД РФ и стран СНГ транспортные аэро-системы поддержания климата для плацкартных и купейных вагонов с индивидуальным регулированием температуры в режиме охлаждения и нагрева воздуха. В горячих цехах металлургических комбинатов крановый испарительный комплекс на базе теплообменников ТИО хорошо зарекомендовал себя для улучшения условий работы операторов кранов, пультов управления и другого технологического оборудования. Испарительные установки ТИО могут применяться в различных отраслях промышленности и строительства. Модуль охлаждения комплектуется по требованию заказчика любым оборудованием для системы вентиляции и охлаждения. На установку регенеративно косвенно-испарительного охлаждения ТИО выдан сертификат соответствия и санитарно-эпидемиологическое заключение. ТИО защищены патентами РФ ; ; и ООО «Симплекс» Россия, , г. Пермь, ул. Ижевская, 21, оф. 15 Телефон: (342) ; Факс: (342) Установка кондиционирования воздуха для пассажирских вагонов

8 ТЕХНИКО-ЭКОНОМИЧЕСКОЕ ОБОСНОВАНИЕ ПРИМЕНЕНИЯ ТИО Объект: Административное здание г.Пермь (капитальный ремонт) Характеристика: кирпичное 5-этажное здание, площадь: 7500 м², объем: м³
