2 Сфера применения светодиодов автомагистрали городские дороги и улицы логистические центры промышленные здания торговые объекты спортивные объекты офисные центры парки сфера ЖКХ

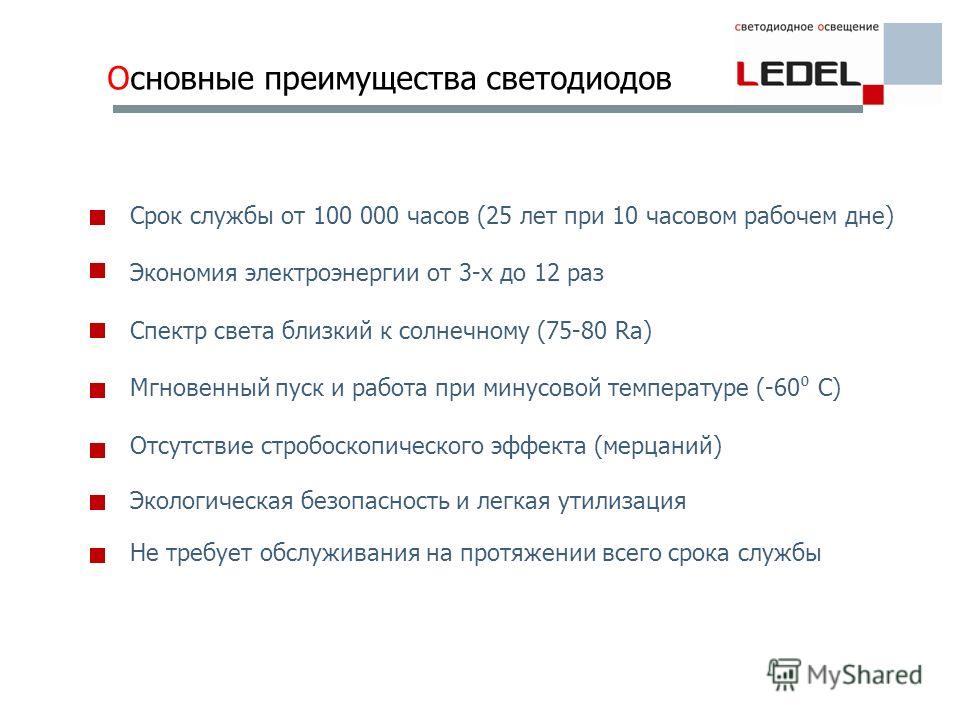

3 Срок службы от часов (25 лет при 10 часовом рабочем дне) Экономия электроэнергии от 3-х до 12 раз Спектр света близкий к солнечному (75-80 Ra) Мгновенный пуск и работа при минусовой температуре (-60 С) Отсутствие стробоскопического эффекта (мерцаний) Экологическая безопасность и легкая утилизация Не требует обслуживания на протяжении всего срока службы Основные преимущества светодиодов

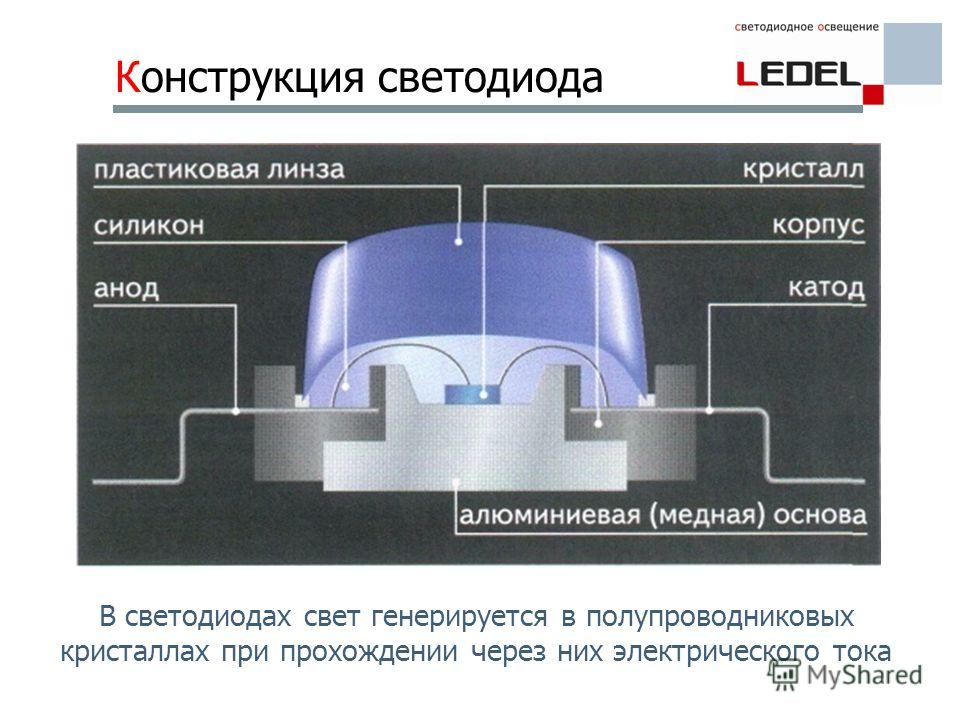

4 Конструкция светодиод В светодиодах свет генерируется в полупроводниковых кристаллах при прохождении через них электрического тока Конструкция светодиода

5 Для получения белого света в светодиодах используется 2 основных способа: Смешение цветов по технологии RGB Теоретический максимум 400 Лм/Вт Нанесение люминофора на голубой светодиод Теоретический максимум Лм/Вт в зависимости от цветовой температуры Как получить белый свет?

6 Срок жизни светодиода

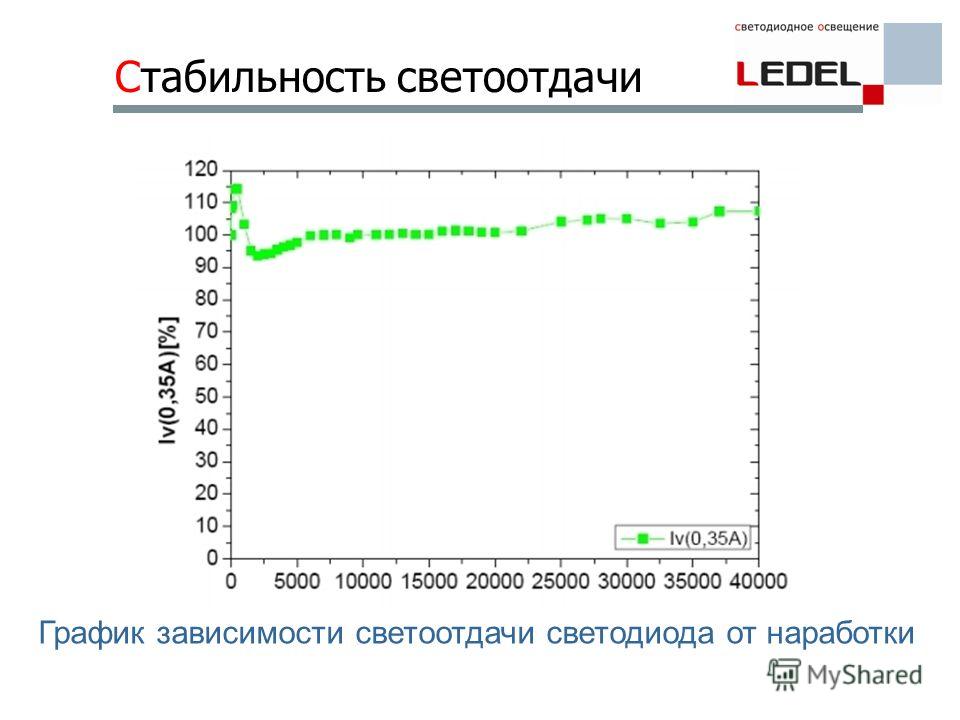

7 Стабильность светоотдачи График зависимости светоотдачи светодиода от наработки

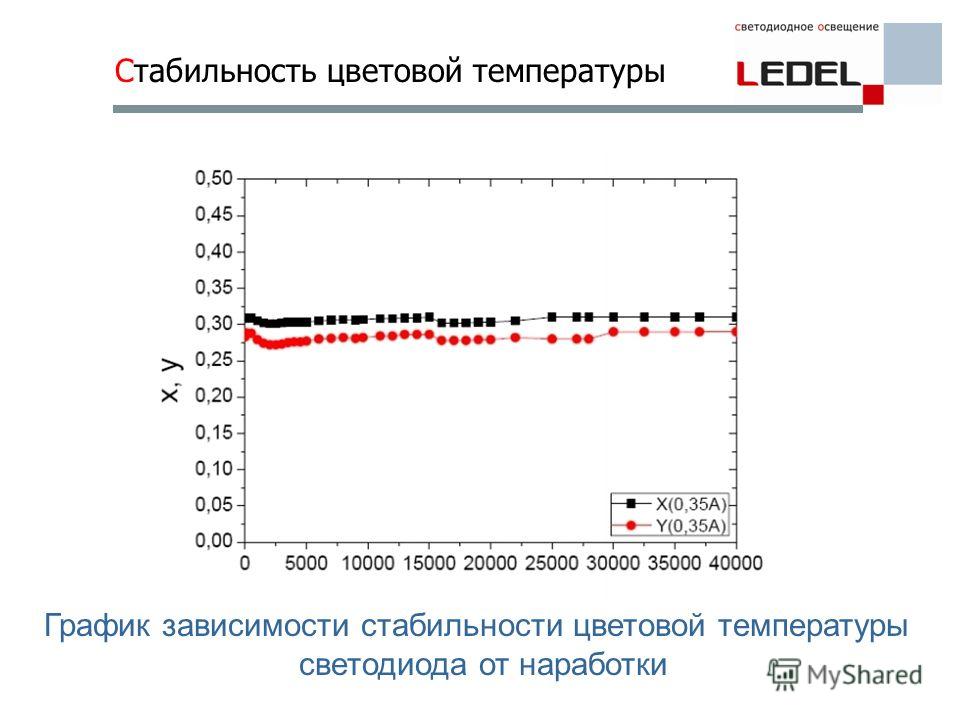

8 Стабильность цветовой температуры График зависимости стабильности цветовой температуры светодиода от наработки

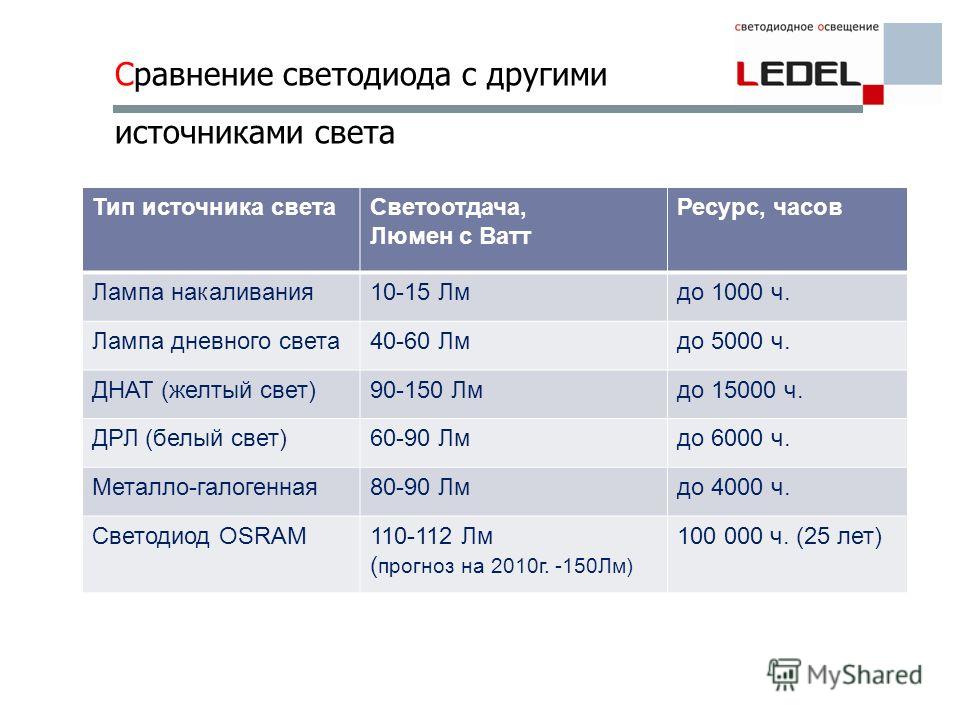

9 Сравнение светодиодов и других источников света: Тип источника светаСветоотдача, Люмен с Ватт Ресурс, часов Лампа накаливания10-15 Лмдо 1000 ч. Лампа дневного света40-60 Лмдо 5000 ч. ДНАТ (желтый свет) Лмдо ч. ДРЛ (белый свет)60-90 Лмдо 6000 ч. Металло-галогенная80-90 Лмдо 4000 ч. Светодиод OSRAM Лм ( прогноз на 2010г. -150Лм) ч. (25 лет) Сравнение светодиода с другими источниками света

10 10 Вт 30 Вт 100 Вт Компактная люминесцентная лампа Лампа накаливания Светодиодный ЖКХ светильник Сравнение светодиода с другими источниками света по потреблению

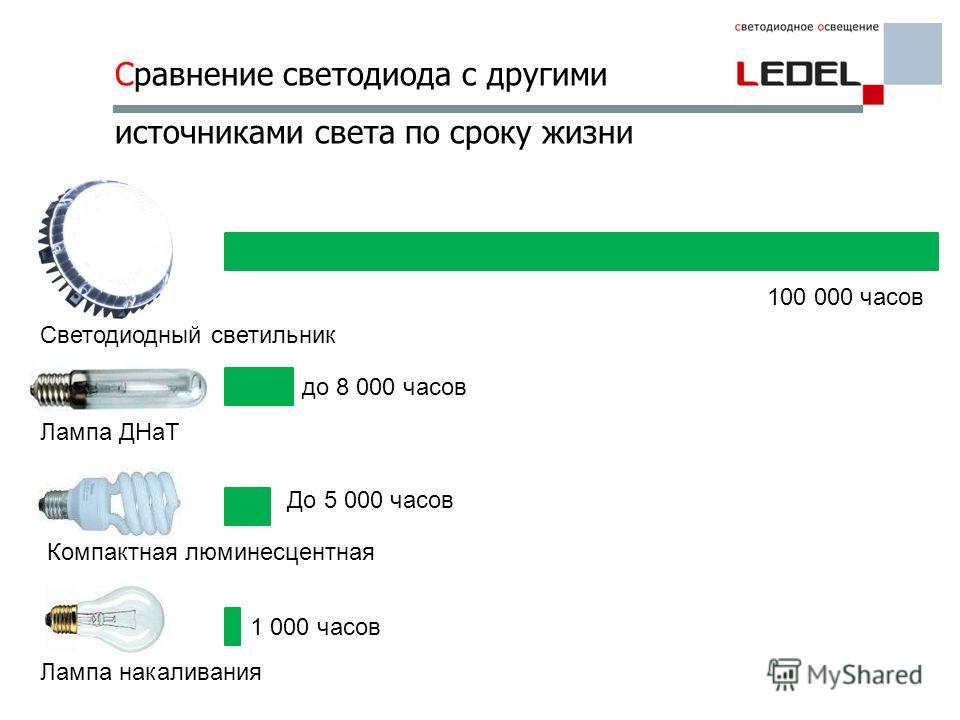

11 часов до часов До часов часов Лампа ДНаТ Компактная люминесцентная Лампа накаливания Светодиодный светильник Сравнение светодиода с другими источниками света по сроку жизни

12 естественный дневной свет – 100 Ra газоразрядные (металло-галогенные) лампы – 80÷95 Ra светодиоды – 75÷85 Ra люминесцентные лампы полного спектра – 60÷95 Ra натриевые лампы – порядка 25 Ra Индекс цветопередачи различных ламп

13 Низкий индекс цветопередачиВысокий индекс цветопередачи Влияние индекса цветопередачи на восприятие света Стандартный светильник на лампах ДНаТ Светодиодный светильник LEDEL

14 Цветовая температура - это физическая величина, которая говорит о спектре излучения. Чем выше цветовая температура, тем ближе цвет лампы к фиолетовому, а чем ниже то к желтому. Понятие цветовой температуры

15 Пример восприятия изображения при различных цветовых температурах источника света При освещении лампой накаливания 2000 – 3000 К Дневной свет или светильники LEDEL 5500 К металло-галогенная лампа или светодиоды от неизвестного производителя Более 6000 К

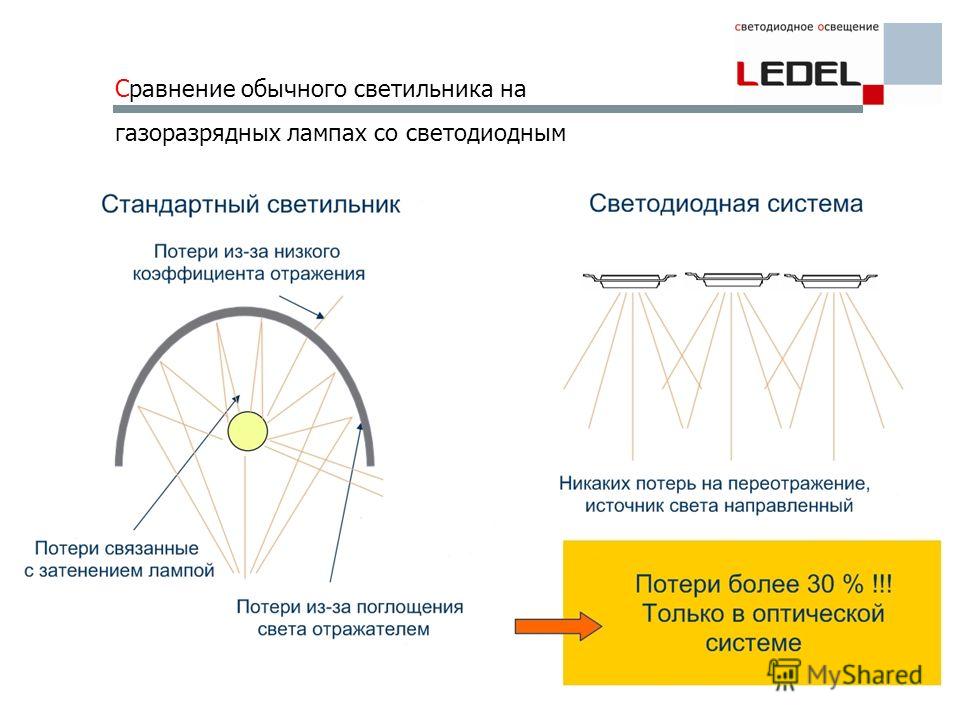

16 Сравнение обычного светильника на газоразрядных лампах со светодиодным

17 Сравнение обычного светильника на газоразрядных лампах со светодиодным в DIALux Светильник LEDEL со вторичной оптикой Светильник светодиодный без вторичной оптикой Обычный уличный светильник на газоразрядных лампах

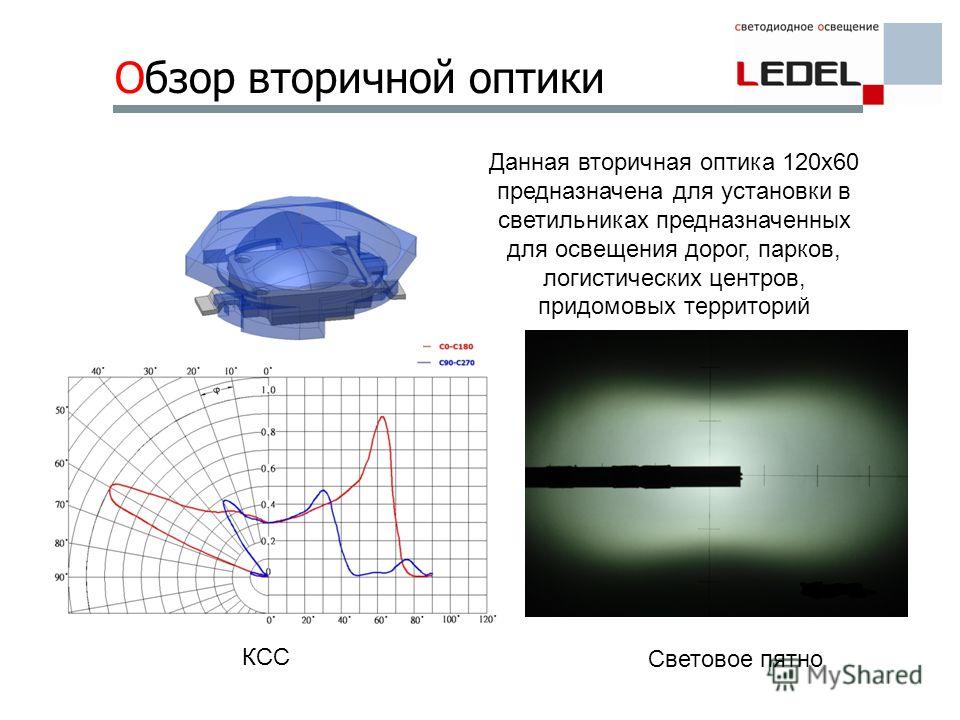

18 Обзор вторичной оптики Данная вторичная оптика 120х60 предназначена для установки в светильниках предназначенных для освещения дорог, парков, логистических центров, придомовых территорий Световое пятно КСС

19 Обзор вторичной оптики Данная вторичная оптика 60 градусов предназначена для установки в светильниках для освещения логистических центров с высотой потолка не менее 8 метров Световое пятно КСС

20 Пример применения оптики Пример применения вторичной оптики 60 градусов

21 Конструкция светильника SVETECO 48

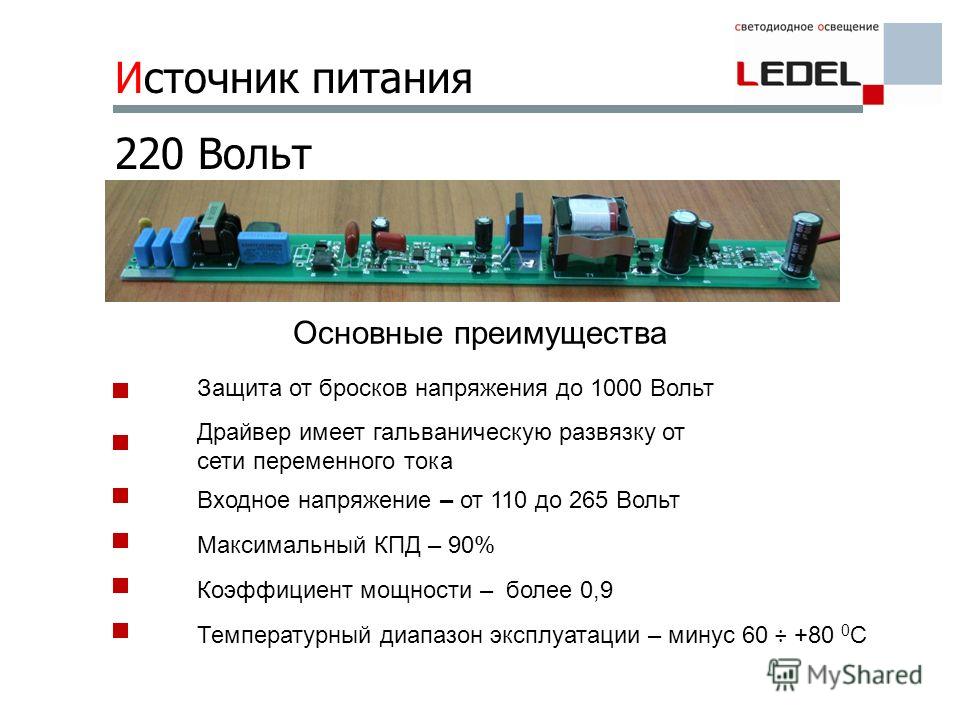

22 Источник питания 220 Вольт Температурный диапазон эксплуатации – минус 60 ÷ С Основные преимущества Защита от бросков напряжения до 1000 Вольт Драйвер имеет гальваническую развязку от сети переменного тока Входное напряжение – от 110 до 265 Вольт Максимальный КПД – 90% Коэффициент мощности – более 0,9

23 ЦУМ, г. Казань L office Энергопотребление 33 Вт 25 светодиодов OSRAM Офисное светодиодное освещение

24 Светодиодное освещение университета ПГТУ, г. Пермь L office Энергопотребление 33 Вт 25 светодиодов OSRAM Офисное светодиодное освещение

25 L office Энергопотребление 33 Вт 25 светодиодов OSRAM Офисное светодиодное освещение Светодиодное освещение офисного здания, г. Казань

26 Применены светодиодные светильники Sveteco 48 Энергопотребление 60 Вт 48 светодиодов OSRAM Освещение АЗС «Татнефтепродукт», Татарстан Светодиодное освещение АЗС

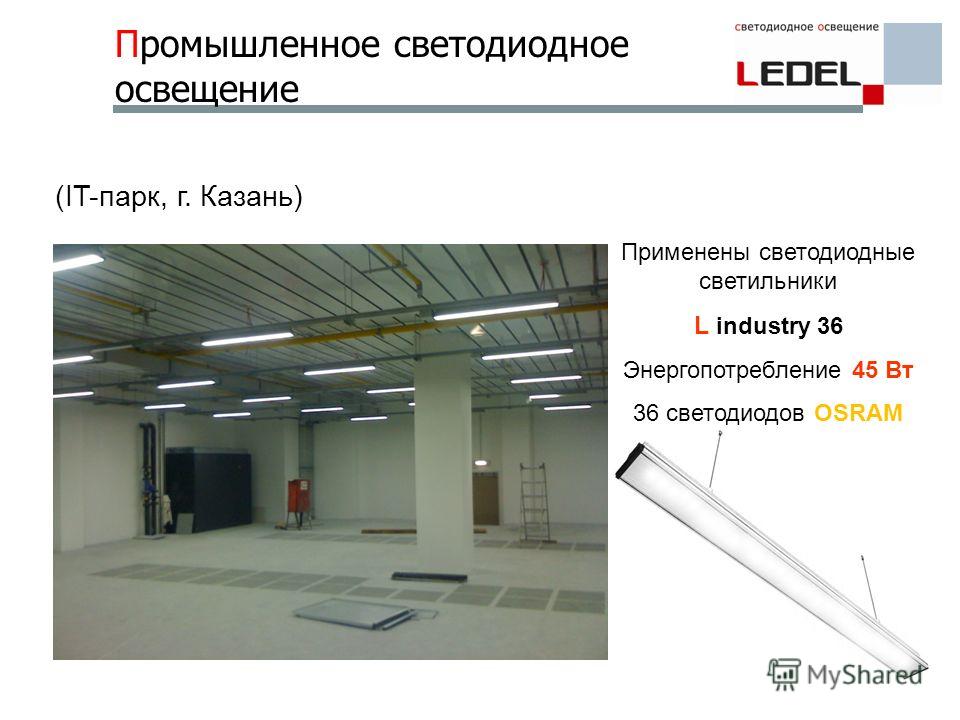

27 (IT-парк, г. Казань) Применены светодиодные светильники L industry 36 Энергопотребление 45 Вт 36 светодиодов OSRAM Промышленное светодиодное освещение

28 Применены светильники Sveteco 96 Энергопотребление 120 Вт 96 светодиодов OSRAM Освещение нефтекомплекса, Республика Татарстан Светодиодное освещение

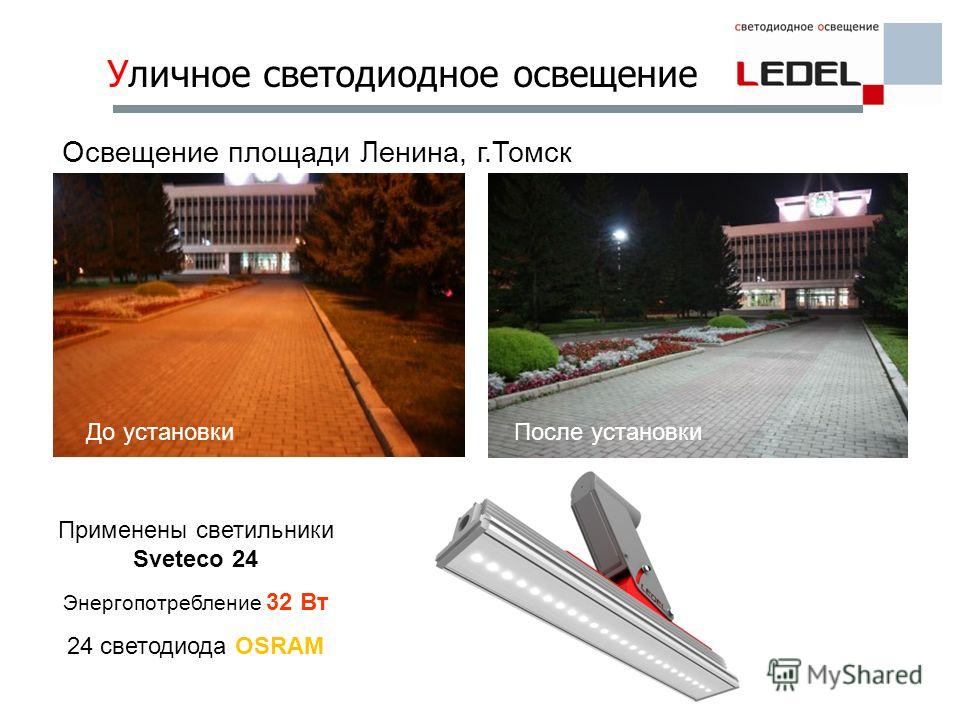

29 Применены светильники Sveteco 24 Энергопотребление 32 Вт 24 светодиода OSRAM Освещение площади Ленина, г.Томск До установкиПосле установки Уличное светодиодное освещение

30 Различие в цвете травы при светодиодном освещении и освещении натриевыми лампами Освещение площади Ленина, г.Томск Уличное светодиодное освещение

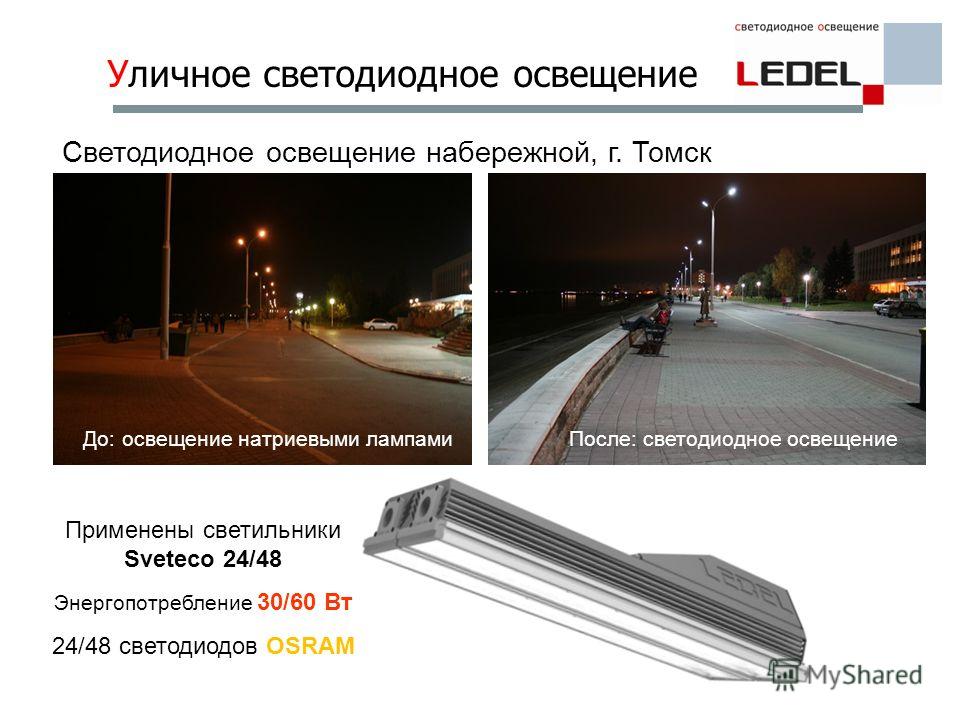

31 Светодиодное освещение набережной, г. Томск После: светодиодное освещениеДо: освещение натриевыми лампами Применены светильники Sveteco 24/48 Энергопотребление 30/60 Вт 24/48 светодиодов OSRAM Уличное светодиодное освещение

32 Светодиодное освещение улицы Несмелова, г. Казань Уличное светодиодное освещение Применены светильники Sveteco 96 Энергопотребление 120 Вт 96 светодиодов OSRAM

33 Уличный светодиодный светильник Sveteco 96 Sveteco 96 Расчет окупаемости начальные вложения

34 Светодиодное освещение для ЖКХ Светодиодное освещение подъездов, г. Казань Применены ЖКХ светильники Sveteco 8 Энергопотребление 10 Вт

35 Сравнительный расчет срока окупаемости светильников ЖКХ на основе светодиодов и лампы накаливания Расчет окупаемости

36 Внедрение Американская программа по замене светильников и устройств на основе ламп ДРЛ и ДНаТ, предполагает в результате внедрения светодиодов получить экономию такого количества электроэнергии, которое производят порядка 100 атомных станций. Аналогичные программы внедряются в Китае, Японии, Корее, Австралии и Тайване.

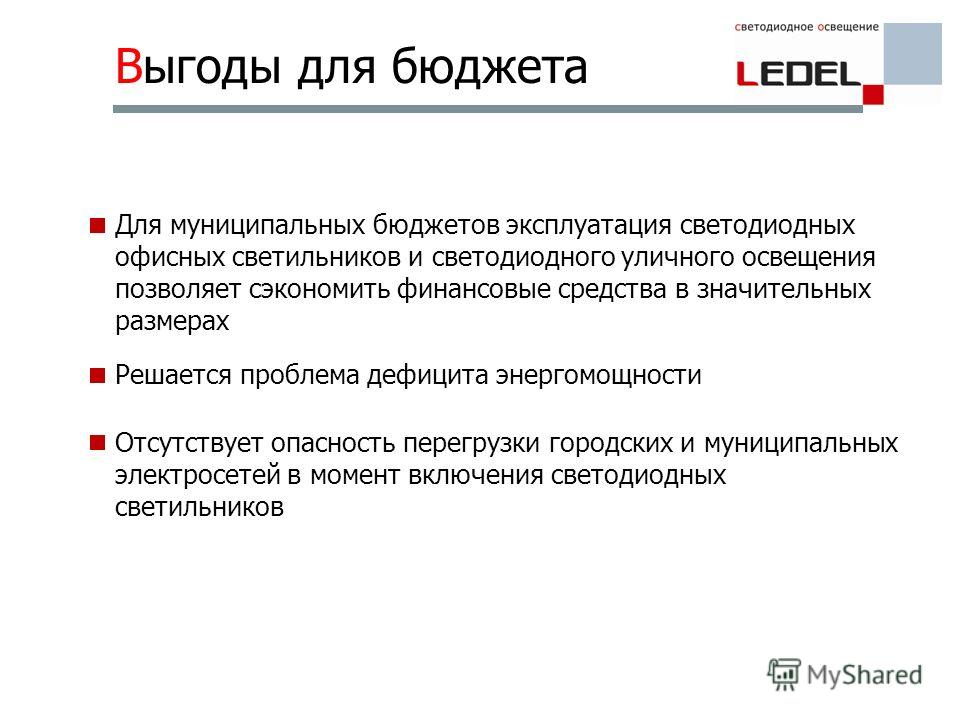

37 Выгоды для бюджета Для муниципальных бюджетов эксплуатация светодиодных офисных светильников и светодиодного уличного освещения позволяет сэкономить финансовые средства в значительных размерах Решается проблема дефицита энергомощности Отсутствует опасность перегрузки городских и муниципальных электросетей в момент включения светодиодных светильников
