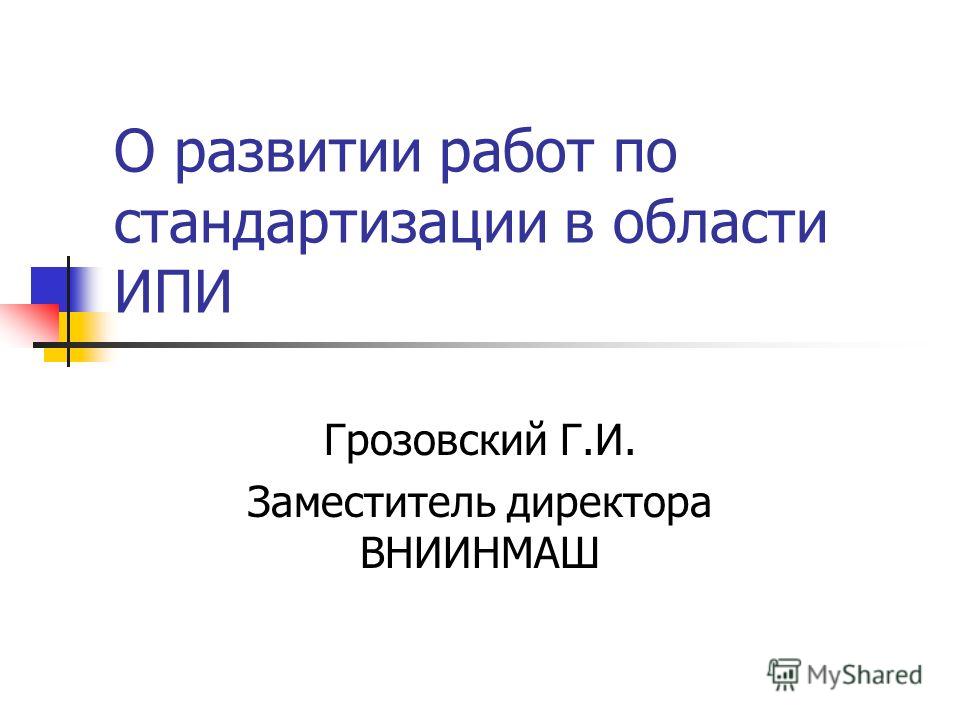

1 О развитии работ по стандартизации в области ИПИ Грозовский Г.И. Заместитель директора ВНИИНМАШ

2 год ГОСТ Р ИСО 10303: Системы автоматизации производства и их интеграция. Представление и обмен данными об изделии (1) ГОСТ Р ИСО Системы автоматизации производства и их интеграция. Представление и обмен данными об изделии. Методы описания. Общий обзор и основополагающие принципы. ГОСТ Р ИСО Системы автоматизации производства и их интеграция. Представление и обмен данными об изделии. Методы описания. Справочное руководство по языку EXPRESS. ГОСТ Р ИСО 10303– Системы автоматизации производства и их интеграция. Представление и обмен данными об изделии. Методы реализации. Текстовый обменный файл ГОСТ Р ИСО Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 22. Методы реализации. Стандартный интерфейс доступа к данным ГОСТ Р ИСО 10303– Системы автоматизации производства и их интеграция. Представление и обмен данными об изделии. Интегрированные родовые ресурсы. Принципы описания продукта ГОСТ Р ИСО 10303– Системы автоматизации производства и их интеграция. Представление и обмен данными об изделии. Материалы

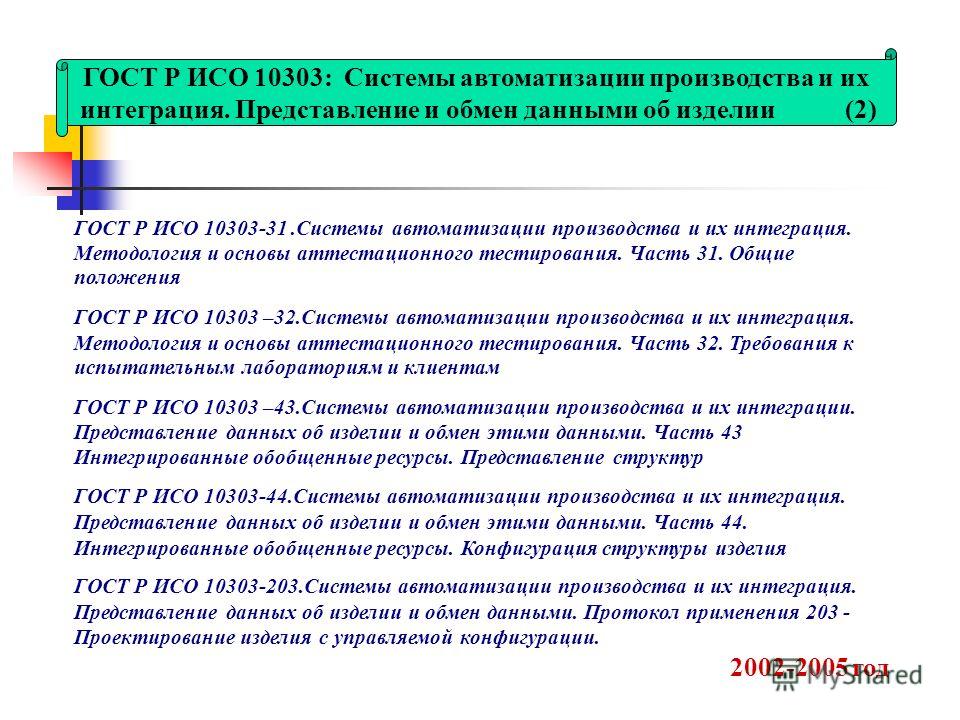

3 ГОСТ Р ИСО Системы автоматизации производства и их интеграция. Методология и основы аттестационного тестирования. Часть 31. Общие положения ГОСТ Р ИСО –32.Системы автоматизации производства и их интеграция. Методология и основы аттестационного тестирования. Часть 32. Требования к испытательным лабораториям и клиентам ГОСТ Р ИСО –43.Системы автоматизации производства и их интеграции. Представление данных об изделии и обмен этими данными. Часть 43 Интегрированные обобщенные ресурсы. Представление структур ГОСТ Р ИСО Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен этими данными. Часть 44. Интегрированные обобщенные ресурсы. Конфигурация структуры изделия ГОСТ Р ИСО Системы автоматизации производства и их интеграция. Представление данных об изделии и обмен данными. Протокол применения Проектирование изделия с управляемой конфигурации год ГОСТ Р ИСО 10303: Системы автоматизации производства и их интеграция. Представление и обмен данными об изделии (2)

4 Р Рекомендации по стандартизации. Информационные технологии поддержки жизненного цикла изделия.. Автоматизированный обмен технической информацией. Основные положения и общие требования Р Рекомендации по стандартизации. Информационные технологии поддержки жизненного цикла изделия.. Методология функционального моделирования Р Рекомендации по стандартизации. Информационные технологии поддержки жизненного цикла изделия.. Интерактивные электронные технические руководства. Общие требования к содержанию, стилю и оформлению Р Рекомендации по стандартизации. Информационные технологии поддержки жизненного цикла изделия.. Интерактивные электронные технические руководства. Требования к логической структуре базы данных. Р и Р Рекомендации по стандартизации. Информационные технологии поддержки жизненного цикла изделия.. Терминологический словарь. Часть 1. Терминология, относящаяся к стадиям жизненного цикла продукции. Часть 2. Терминология, относящаяся к применению серии стандартов ГОСТ Р ИСО Рекомендации по стандартизации 2002 год

5 применение современных методов и средств проектирования изделий; автоматизацию обработки конструкторских документов и содержащейся в них информации; возможность взаимообмена конструкторской документацией без ее переоформления; рациональную комплектность конструкторских документов; высокое качество изделий; установление в конструкторской документации требований, обеспечивающих безопасность использования изделий для жизни и здоровья потребителей, сохранение окружающей среды; возможность расширения унификации и стандартизации; возможность проведения сертификации изделий; сокращение сроков и снижение трудоемкости подготовки производства, изготовления и применения изделий; возможность создания проектно-производственных автоматизированных систем на единой методической основе; гармонизацию с соответствующими международными стандартами; мобилизационную готовность промышленности. Основное назначение доработки комплекса стандартов ЕСКД Доработка комплекса стандартов ЕСКД должна обеспечить:

6 Комплекс адаптированных стандартов ЕСКД (1) новые стандарты: ГОСТ «ЕСКД. Электронные документы. Общие положения» ГОСТ «ЕСКД. Электронные модели изделия. Общие положения» ГОСТ «ЕСКД. Электронная структура изделия. Общие положения» ГОСТ «ЕСКД. Правила выполнения эксплуатационных документов» стандарты, разработанные взамен: ГОСТ «ЕСКД. Основные надписи» (взамен ГОСТ ) ГОСТ «ЕСКД. Эксплуатационные документы» (взамен ГОСТ ) Комплекс адаптированных к настоящему времени стандартов ЕСКД включает 28 документов: 4 новых стандарта 2 разработанных взамен 22 изменения 2006 год

7 1.Изменение 1 ГОСТ «ЕСКД. Общие положения» 2.Изменение 8 ГОСТ «ЕСКД. Виды и комплектность конструкторских документов» 3.Изменение 2 ГОСТ «ЕСКД. Стадии разработки» 4.Изменение 1 ГОСТ «ЕСКД. Общие требования к текстовым документам» 5.Изменение 1 ГОСТ «ЕСКД. Текстовые документы» 6.Изменение 11 ГОСТ «ЕСКД. Основные требования к чертежам» 7.Изменение 4 ГОСТ «ЕСКД. Нормоконтроль» 8.Изменение 5 ГОСТ «ЕСКД. Техническое предложение» 9.Изменение 5 ГОСТ «ЕСКД. Эскизный проект» 10.Изменение 5 ГОСТ «ЕСКД. Технический проект» 11.Изменение 1 ГОСТ «ЕСКД. Схема деления изделия на составные части». Комплекс адаптированных стандартов ЕСКД (2) 2006 год изменения стандартов:

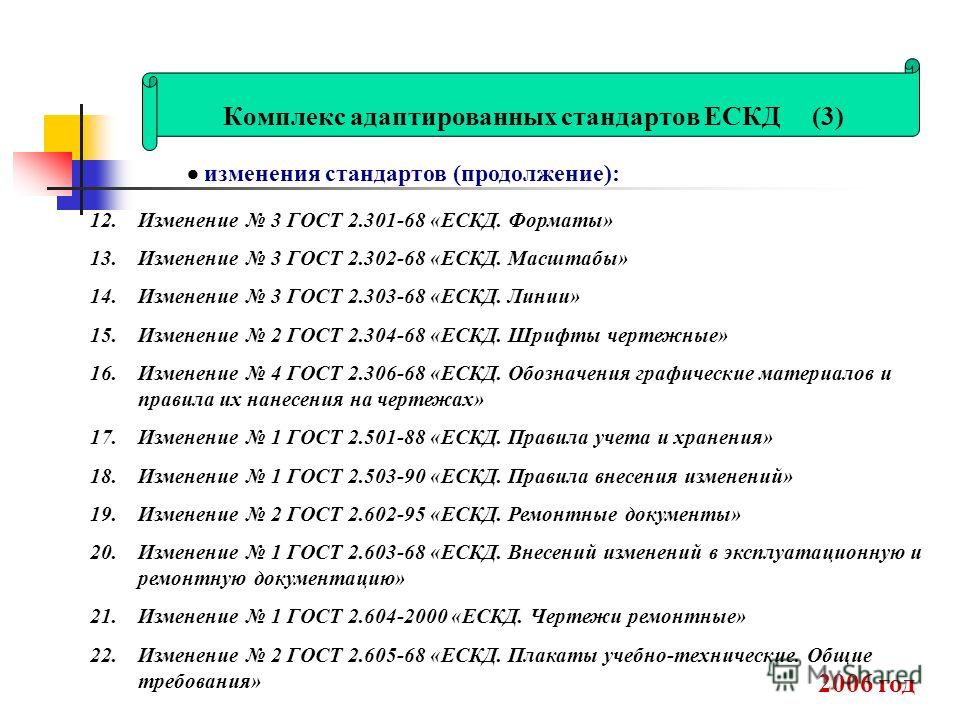

8 12.Изменение 3 ГОСТ «ЕСКД. Форматы» 13.Изменение 3 ГОСТ «ЕСКД. Масштабы» 14.Изменение 3 ГОСТ «ЕСКД. Линии» 15.Изменение 2 ГОСТ «ЕСКД. Шрифты чертежные» 16.Изменение 4 ГОСТ «ЕСКД. Обозначения графические материалов и правила их нанесения на чертежах» 17.Изменение 1 ГОСТ «ЕСКД. Правила учета и хранения» 18.Изменение 1 ГОСТ «ЕСКД. Правила внесения изменений» 19.Изменение 2 ГОСТ «ЕСКД. Ремонтные документы» 20.Изменение 1 ГОСТ «ЕСКД. Внесений изменений в эксплуатационную и ремонтную документацию» 21.Изменение 1 ГОСТ «ЕСКД. Чертежи ремонтные» 22.Изменение 2 ГОСТ «ЕСКД. Плакаты учебно-технические. Общие требования» Комплекс адаптированных стандартов ЕСКД (3) 2006 год изменения стандартов (продолжение):

9 Технологический процесс отработки стандартов ЕСКД

10 Направления работ (1) Завершение работ по совершенствованию стандартов ЕСКД группа стандартов ЕСКД 2.7** группа стандартов ЕСКД 2.9** разработка военных дополнений к стандартам ЕСКД 2.6**

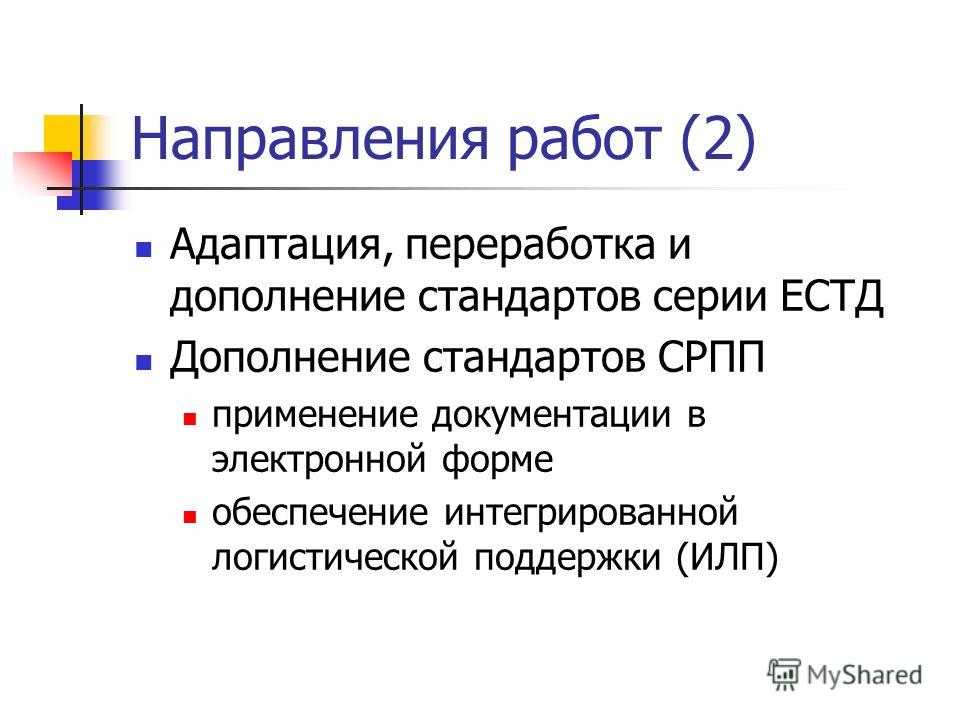

11 Направления работ (2) Адаптация, переработка и дополнение стандартов серии ЕСТД Дополнение стандартов СРПП применение документации в электронной форме обеспечение интегрированной логистической поддержки (ИЛП)

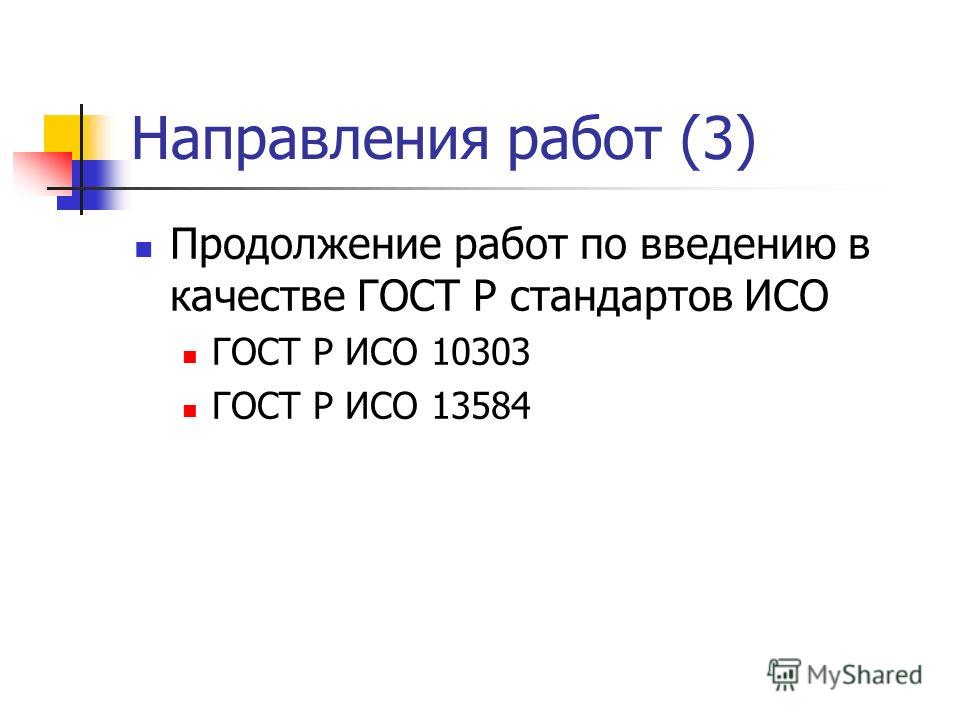

12 Направления работ (3) Продолжение работ по введению в качестве ГОСТ Р стандартов ИСО ГОСТ Р ИСО ГОСТ Р ИСО 13584
