СИЭЙСС электроникс общество с ограниченной ответственностью Адрес: Россия, 428003, г. Чебоксары, проспект Ленина, 39. Тел. / Факс: 8352 / 571 574. Факс: - презентация

1 СИЭЙСС электроникс общество с ограниченной ответственностью Адрес: Россия, , г. Чебоксары, проспект Ленина, 39. Тел. / Факс: 8352 / Факс: 8352 /

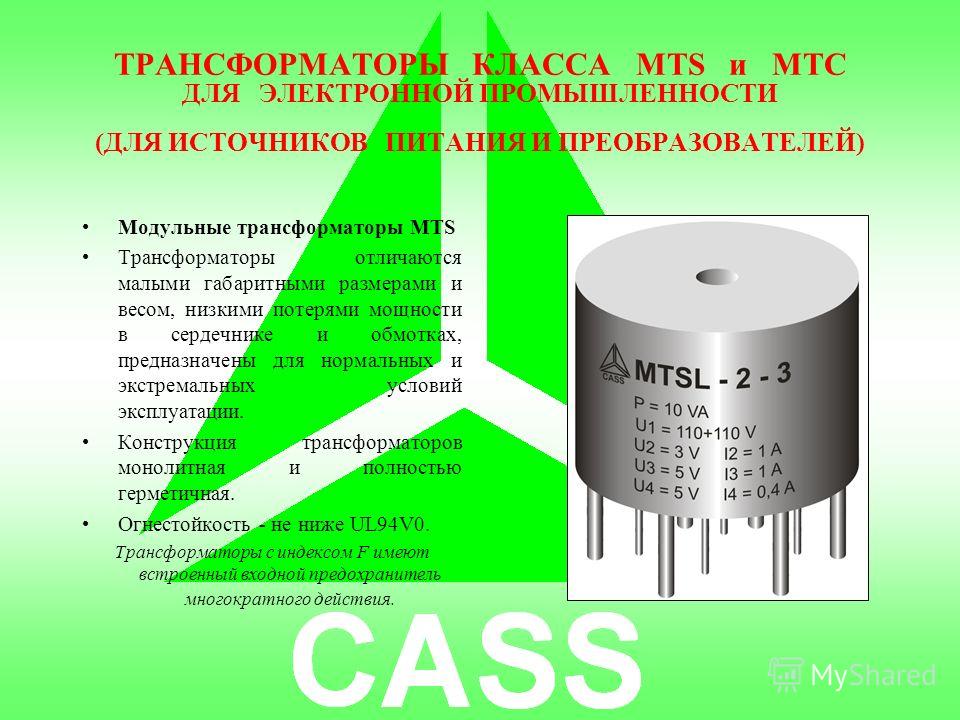

2 ТРАНСФОРМАТОРЫ КЛАССА МТS и MTC ДЛЯ ЭЛЕКТРОННОЙ ПРОМЫШЛЕННОСТИ (ДЛЯ ИСТОЧНИКОВ ПИТАНИЯ И ПРЕОБРАЗОВАТЕЛЕЙ) Модульные трансформаторы MTS Трансформаторы отличаются малыми габаритными размерами и весом, низкими потерями мощности в сердечнике и обмотках, предназначены для нормальных и экстремальных условий эксплуатации. Конструкция трансформаторов монолитная и полностью герметичная. Огнестойкость - не ниже UL94V0. Трансформаторы с индексом F имеют встроенный входной предохранитель многократного действия.

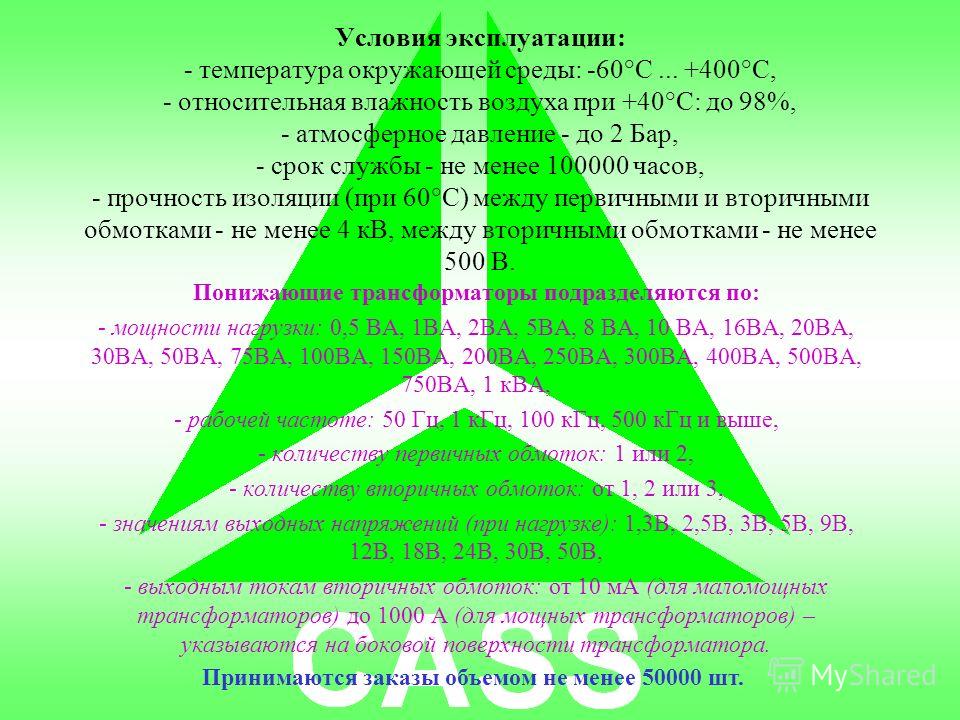

3 Условия эксплуатации: - температура окружающей среды: -60°С °С, - относительная влажность воздуха при +40°С: до 98%, - атмосферное давление - до 2 Бар, - срок службы - не менее часов, - прочность изоляции (при 60°С) между первичными и вторичными обмотками - не менее 4 кВ, между вторичными обмотками - не менее 500 В. Понижающие трансформаторы подразделяются по: - мощности нагрузки: 0,5 ВА, 1ВА, 2ВА, 5ВА, 8 ВА, 10 ВА, 16ВА, 20ВА, 30ВА, 50ВА, 75ВА, 100ВА, 150ВА, 200ВА, 250ВА, 300ВА, 400ВА, 500ВА, 750ВА, 1 кВА, - рабочей частоте: 50 Гц, 1 кГц, 100 кГц, 500 кГц и выше, - количеству первичных обмоток: 1 или 2, - количеству вторичных обмоток: от 1, 2 или 3, - значениям выходных напряжений (при нагрузке): 1,3В, 2,5В, 3В, 5В, 9В, 12В, 18В, 24В, 30В, 50В, - выходным токам вторичных обмоток: от 10 мА (для маломощных трансформаторов) до 1000 А (для мощных трансформаторов) – указываются на боковой поверхности трансформатора. Принимаются заказы объемом не менее шт.

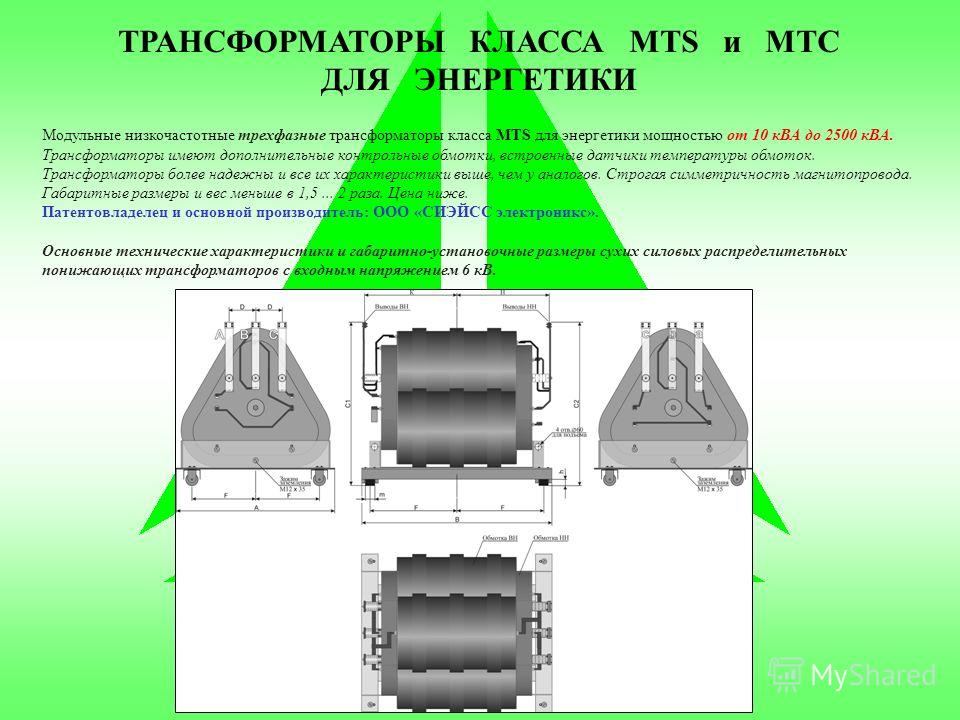

4 ТРАНСФОРМАТОРЫ КЛАССА МТS и MTC ДЛЯ ЭНЕРГЕТИКИ Модульные низкочастотные трехфазные трансформаторы класса MTS для энергетики мощностью от 10 кВА до 2500 кВА. Трансформаторы имеют дополнительные контрольные обмотки, встроенные датчики температуры обмоток. Трансформаторы более надежны и все их характеристики выше, чем у аналогов. Строгая симметричность магнитопровода. Габаритные размеры и вес меньше в 1, раза. Цена ниже. Патентовладелец и основной производитель: ООО «СИЭЙСС электроникс». Основные технические характеристики и габаритно-установочные размеры сухих силовых распределительных понижающих трансформаторов с входным напряжением 6 кВ.

5 Трансформаторы оснащены блоком контроля температуры обмоток НН (например, типа MSF 220 SE), обмоткой контроля несимметричности напряжений (дифференциальной). По требованию заказчика трансформаторы могут быть оснащены защитным кожухом со степенью защиты до IP 45. По заказу изготавливаются трансформаторы с любыми сочетаниями напряжений, схемами и группами соединения обмоток. Могут быть изготовлены симметричные трансформаторы с любым количеством фаз (4 и выше).

6 В паспорте на изделие указываются : - номинальная индуктивность обмоток (на 20% больше, чем у лучших аналогов), - активное сопротивление обмоток (на 20% меньше, чем у лучших аналогов), - рабочий диапазон частот и другие параметры.
