Графическая информация может быть представлена в аналоговой (непрерывной) или дискретной (цифровой) форме Преобразование из одной формы в другую происходит. - презентация

1

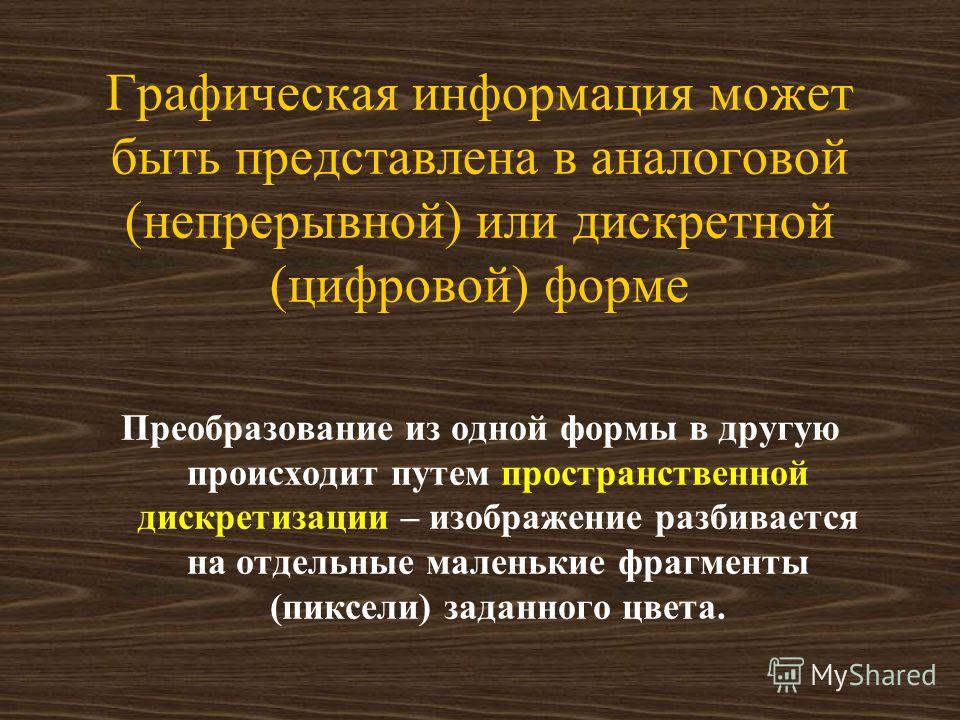

2 Графическая информация может быть представлена в аналоговой (непрерывной) или дискретной (цифровой) форме Преобразование из одной формы в другую происходит путем пространственной дискретизации – изображение разбивается на отдельные маленькие фрагменты (пиксели) заданного цвета.

3 Пиксель – минимальный участок изображения, для которого независимым образом можно задать цвет..

4 Растр – прямоугольная сетка пикселей на экране.

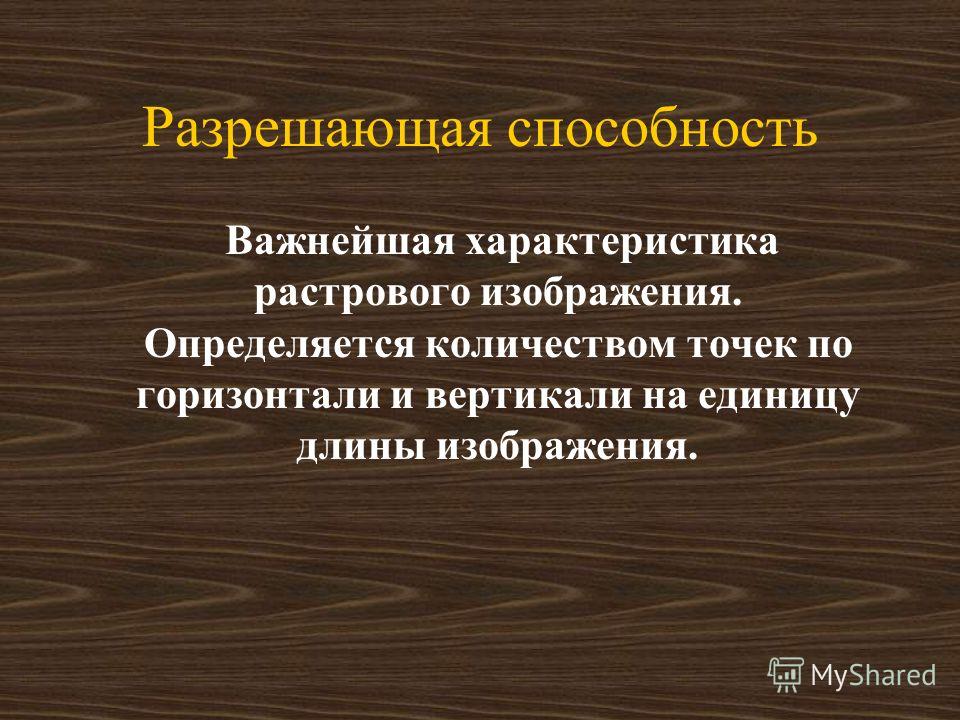

5 Разрешающая способность Важнейшая характеристика растрового изображения. Определяется количеством точек по горизонтали и вертикали на единицу длины изображения.

6 1. Разрешающая способность экрана – размер сетки растра. Задается в виде произведения M x N, где M - число пикселей по горизонтали, N - число пикселей по вертикали. 8 dpi16 dpi72 dpi

7 Разрешающая способность Чем меньше размер точки, тем больше разрешающая способность и выше качество изображения. Dpi (dot per inch) – точек на дюйм – величина разрешающей способности (количество точек в полоске изображения длиной 1 дюйм)

8 800х х90

9 Глубина цвета В процессе дискретизации могут использоваться различные палитры цветов, каждый цвет можно рассматривать как возможное состояние точки

10 Глубина цвета – количество информации, используемых для кодирования цвета точки изображения. N = 2 i N – количество отображаемых цветов i – глубина цвета цветов16 цветов

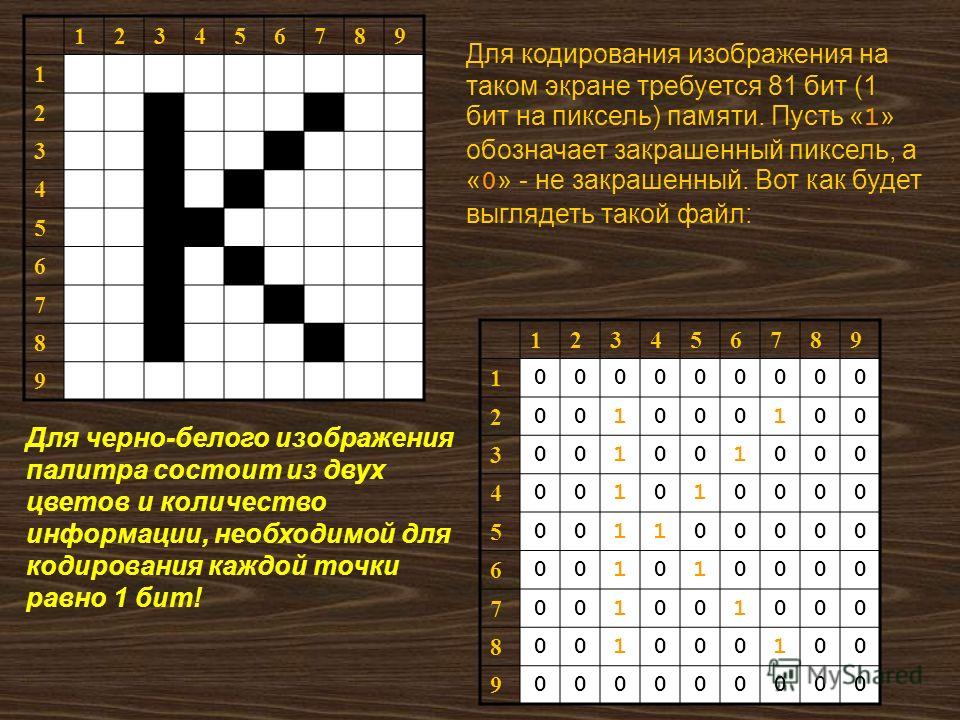

11 Для кодирования изображения на таком экране требуется 81 бит (1 бит на пиксель) памяти. Пусть « 1 » обозначает закрашенный пиксель, а « 0 » - не закрашенный. Вот как будет выглядеть такой файл: Для черно-белого изображения палитра состоит из двух цветов и количество информации, необходимой для кодирования каждой точки равно 1 бит!

12 Глубина цвета и количество цветов в палитре Глубина цвета, I (битов)Количество цветов в палитре, N

13 Практическая работа В процессе преобразования растрового графического изображения количество цветов в палитре уменьшилось с до 16. Во сколько раз уменьшился его информационный объем? Черно-белое (без градации серого) растровое графическое изображение имеет размер 10*10 точек. Какой информационный объем имеет изображение? Цветное с палитрой из 256 цветов растровое графическое изображение имеет размер 10*10 точек. Какой информационный объем имеет изображение?

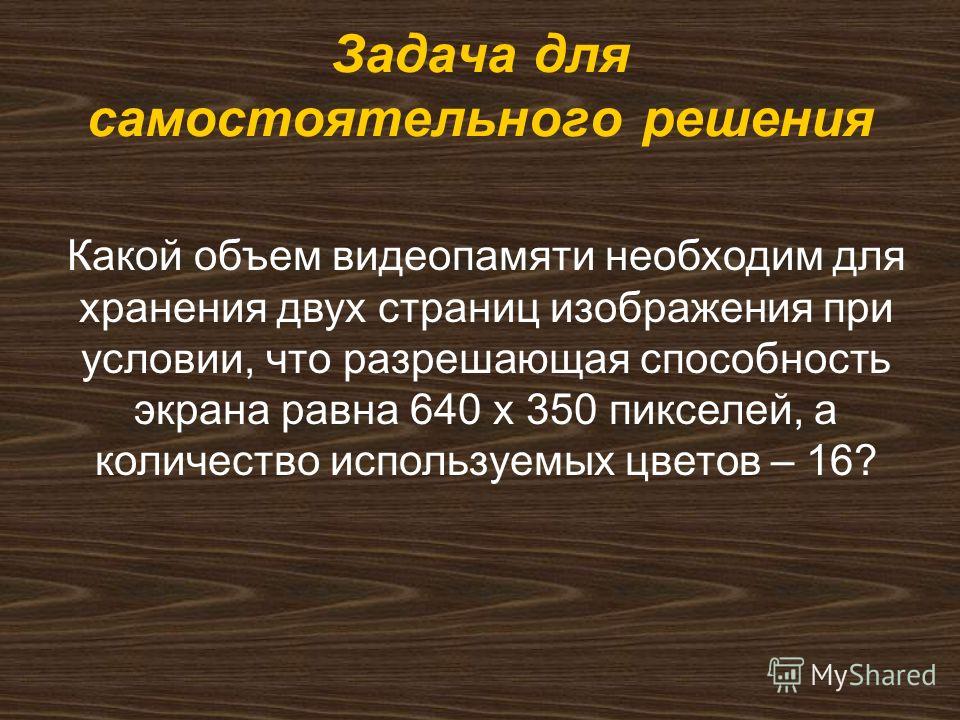

14 Задача для самостоятельного решения Какой объем видеопамяти необходим для хранения двух страниц изображения при условии, что разрешающая способность экрана равна 640 х 350 пикселей, а количество используемых цветов – 16?

15 Обозначим Р – разрешающую способность экрана. N – количество используемых цветов. К – количество страниц изображения. Из условия задачи известно: Р = 640 х 350 пикселей N = 16 цветов К = 2 страницы Найдем i - глубину цвета: N = 2 i 16 = 2 4 i = 4 Объем видеопамяти V равен произведению разрешающей способности экрана на глубину цвета и на количество страниц. V = P. K. i V = = (бит) = = (байт) = 218,75 (Кбайт) Ответ: Объем видеопамяти равен 218,75 (Кбайт)

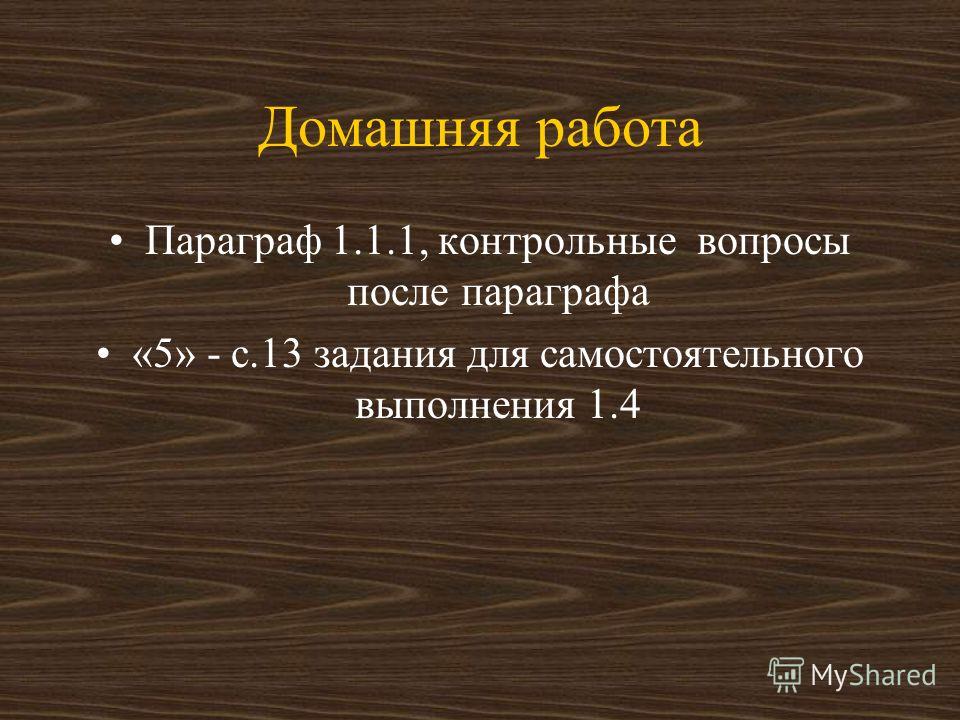

16 Домашняя работа Параграф 1.1.1, контрольные вопросы после параграфа «5» - с.13 задания для самостоятельного выполнения 1.4
