1 Моделирование сложного геометрического объекта. Операции программы Компас 3D LT «вырезать выдавливанием».

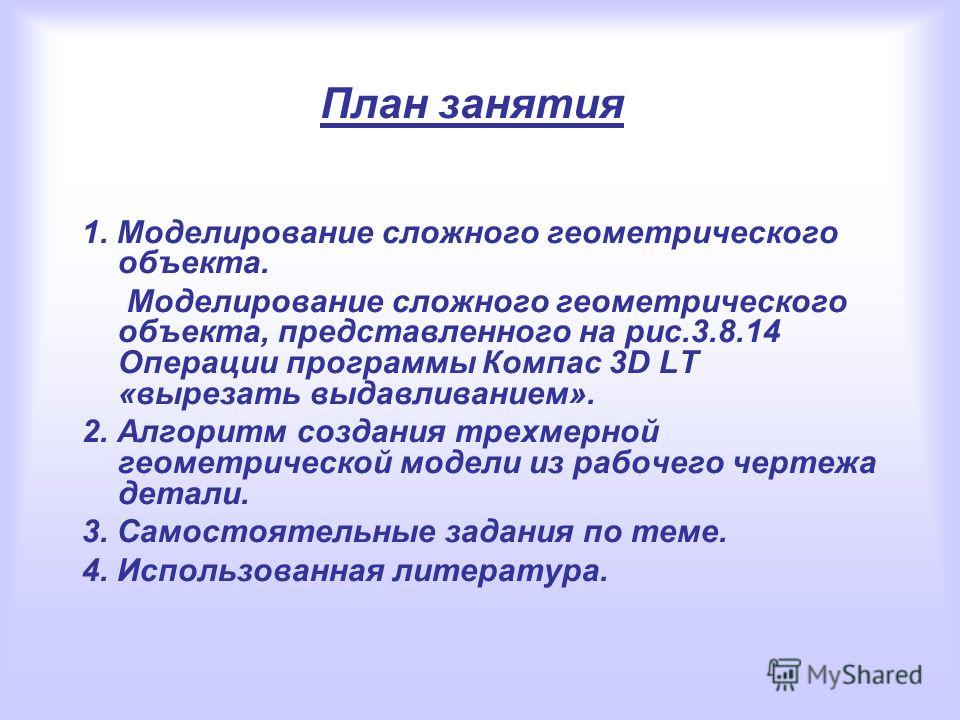

2 План занятия 1. Моделирование сложного геометрического объекта. Моделирование сложного геометрического объекта, представленного на рис Операции программы Компас 3D LT «вырезать выдавливанием». 2. Алгоритм создания трехмерной геометрической модели из рабочего чертежа детали. 3. Самостоятельные задания по теме. 4. Использованная литература.

3 Моделирование сложного геометрического объекта (рис ) Этот объект состоит из простых геометрических элементов и цилиндрическое отверстие через всю модель. Его построение (моделирование) как сложного геометрического объекта - это создание («вырезать выдавливанием») простых геометрических тел в единое целое, т. е. в сложную деталь.

4 Алгоритм построения (моделирования) сложного трехмерного геометрического объекта 1.Начало моделирования. Построение многоугольника на плоскости. 2.Построение объемного объекта путем (операции «выдавливания»). 3.Построение вырезку на основании путем «вырезать выдавливанием». 4.Построение цилиндрического отверстия к основанию объекта по центру (операция «вырезать выдавливанием»). 5.Построение полукруговые вырезки по диаметрально противоположным сторонам модели (операция «вырезать выдавливанием»). 6.Построение сверху прямоугольные вырезки на определенные расстояния (операция «вырезать выдавливанием»). 7.Объект готов.

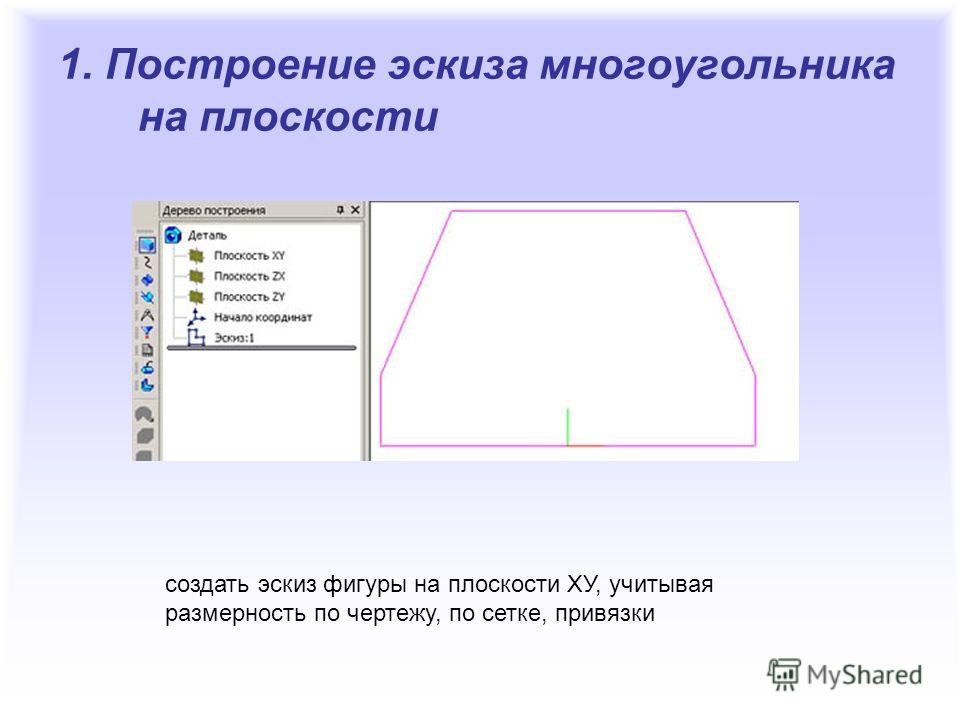

5 1. Построение эскиза многоугольника на плоскости создать эскиз фигуры на плоскости ХУ, учитывая размерность по чертежу, по сетке, привязки

6 2. Алгоритм построения объемного объекта («операцией выдавливанием») выполнить операцию «выдавливания» с учетом направления, расстояния

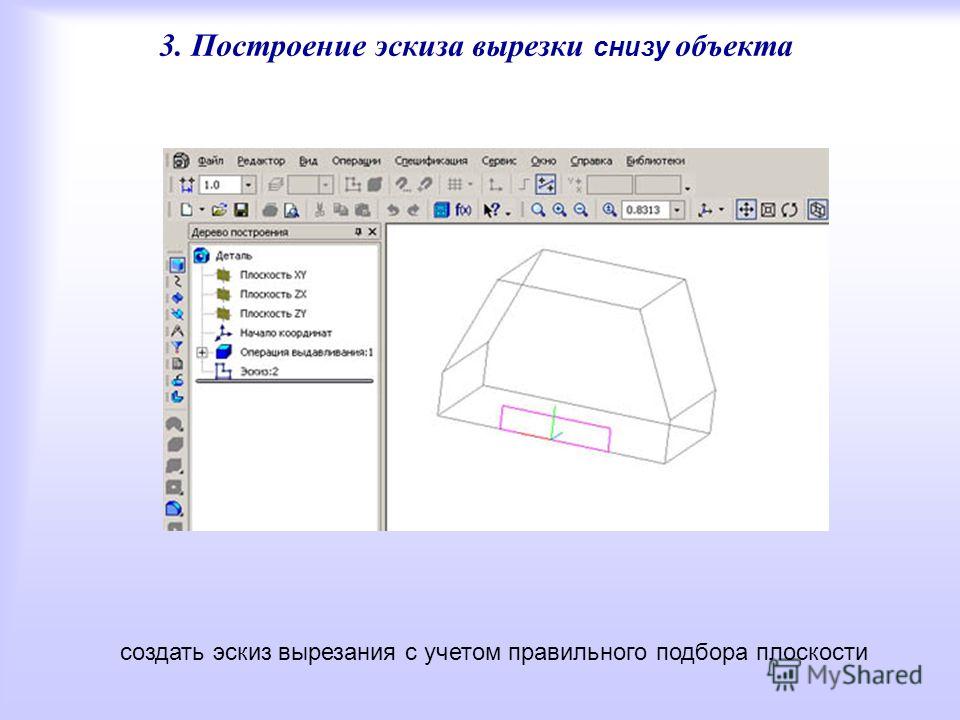

7 3. Построение эскиза вырезки снизу объекта создать эскиз вырезания с учетом правильного подбора плоскости

8 4. Построение отверстия через всю модель (операция «вырезать выдавливанием») выполнить операцию «вырезание выдавливанием» с учетом направления, расстояния

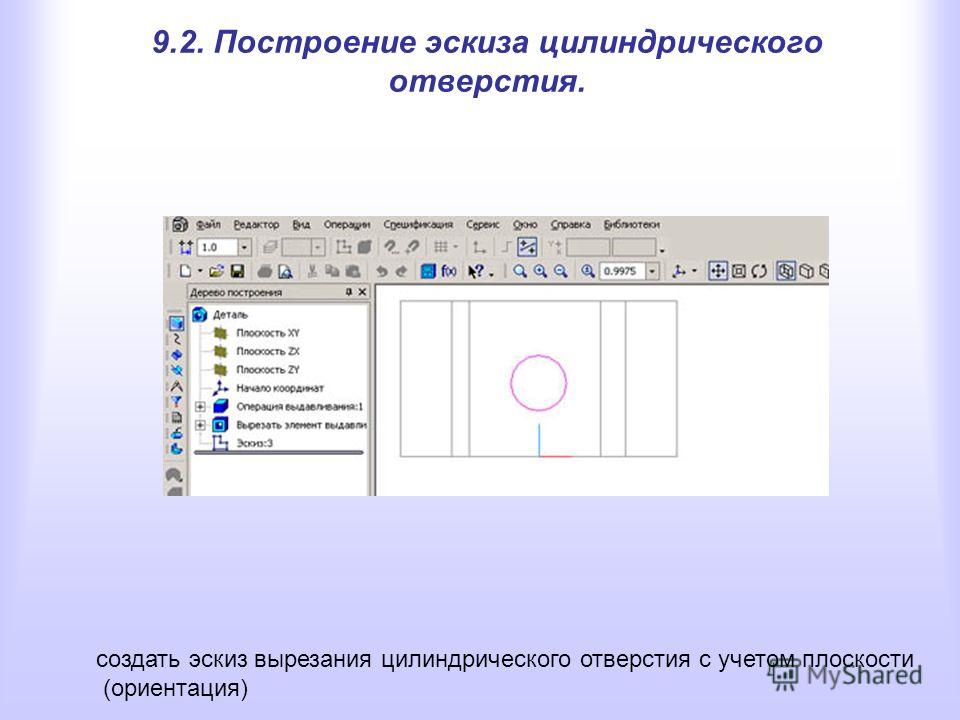

9 9.2. Построение эскиза цилиндрического отверстия. создать эскиз вырезания цилиндрического отверстия с учетом плоскости (ориентация)

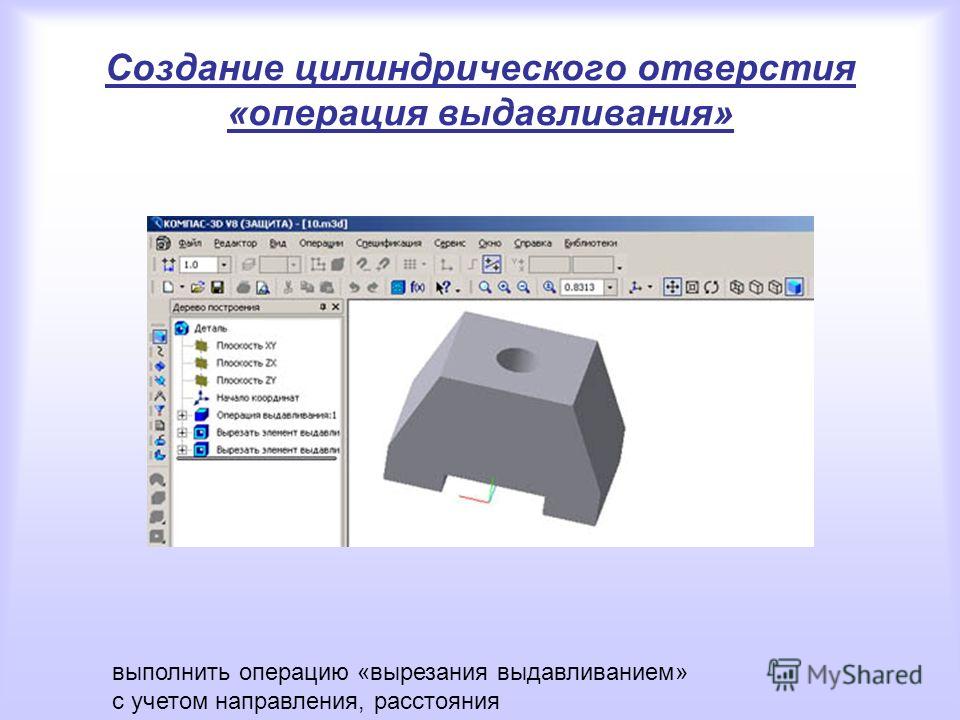

10 Создание цилиндрического отверстия «операция выдавливания» выполнить операцию «вырезания выдавливанием» с учетом направления, расстояния

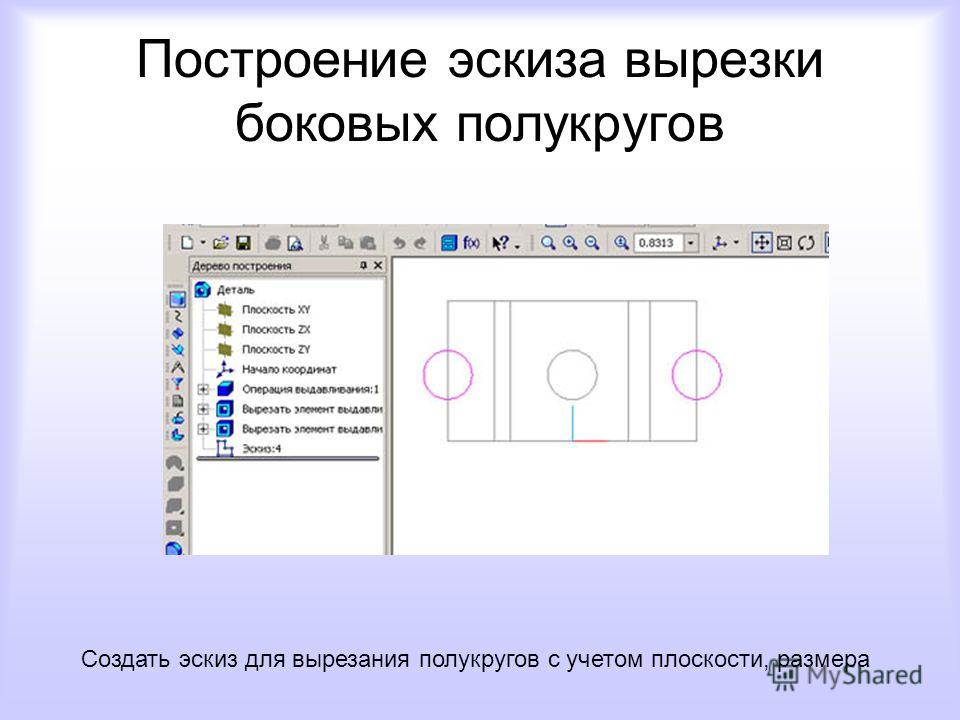

11 Построение эскиза вырезки боковых полукругов Создать эскиз для вырезания полукругов с учетом плоскости, размера

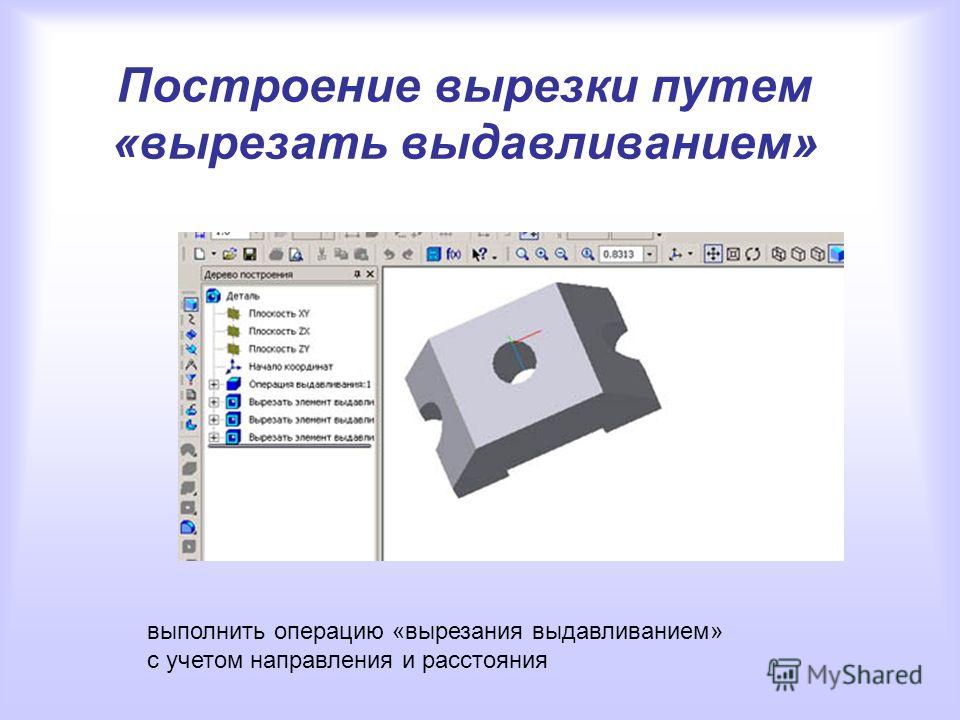

12 Построение вырезки путем «вырезать выдавливанием» выполнить операцию «вырезания выдавливанием» с учетом направления и расстояния

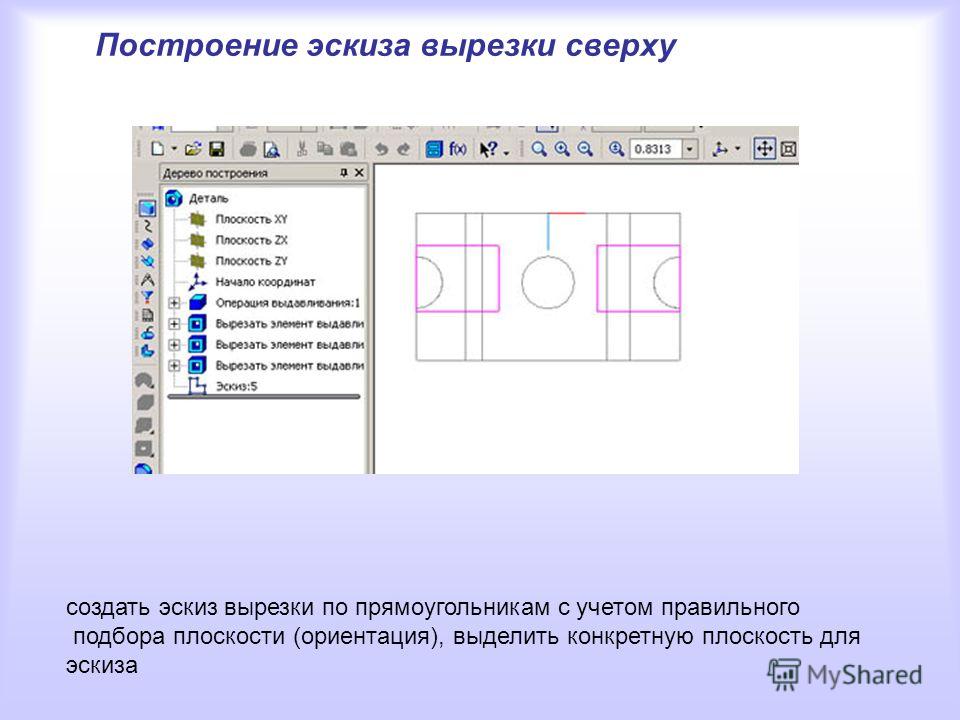

13 Построение эскиза вырезки сверху создать эскиз вырезки по прямоугольникам с учетом правильного подбора плоскости (ориентация), выделить конкретную плоскость для эскиза

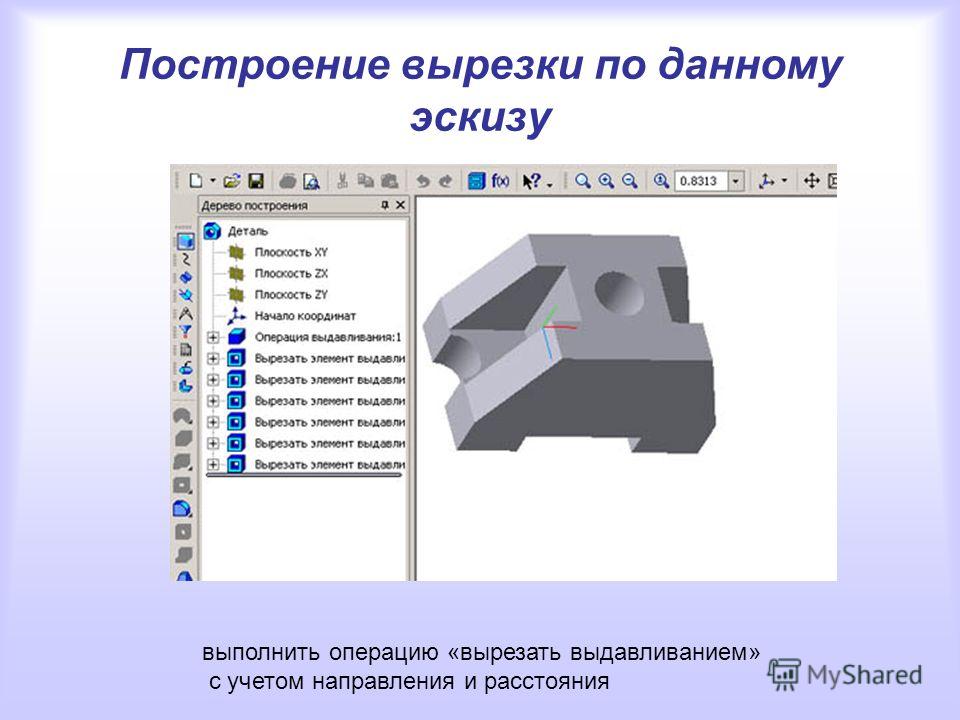

14 Построение вырезки по данному эскизу выполнить операцию «вырезать выдавливанием» с учетом направления и расстояния

15 Сложный объект готов

16 Таким же образом можно сделать следующие пространственные фигуры – как часть самостоятельной работы по закреплению пройденной темы на последующих занятиях. Вариант 1 Самостоятельная работа

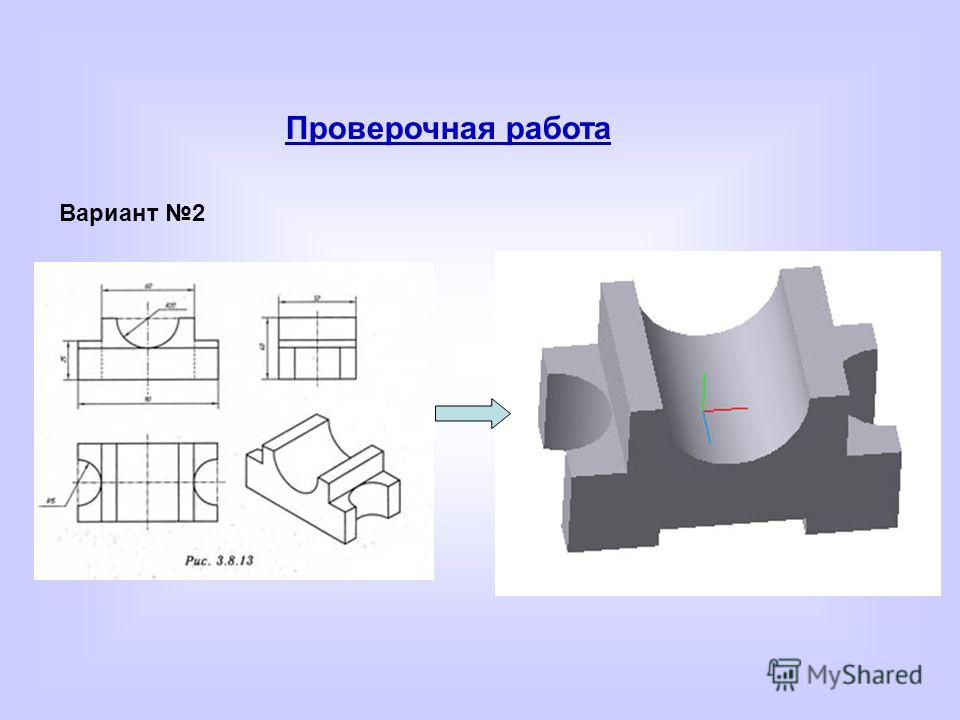

17 Вариант 2 Проверочная работа

18 Использованная литература: 1.Компьютерное черчение. Практикум для начинающих. КОМПАС – 3D v А. А. Богуславский, Т.М. Третьяк, А.А. Фарафонов 2. Ресурсы – в Интернет. Образовательная система автоматизированного проектирования. КОМПАС – 3D LT. Богуславский А.А. /Пособие для учителя// Москва, КУДИЦ, 1995.
