2 КОМПЛЕКТНОЕ РАСПРЕДЕЛИТЕЛЬНОЕ УСТРОЙСТВО КУ-35С

3 Концерн «Высоковольтный союз» производит шкафы серии КУ-35С для широкого спектра применения: в распределительных устройствах собственных нужд электростанций всех видов на электрических подстанциях распределительных сетей в электроустановках промышленных предприятий для газокомпрессорных станций метрополитенов железных дорог КРУ серии КУ-35С ПРИМЕНЕНИЕ

4 экологическая безопасность высокая степень безопасности при эксплуатации компактность универсальность удобство в обслуживании широкий выбор типоисполнений широкий выбор схем реализации РЗА на микропроцессорах разных типов Встроенный высоковольтный вакуумный выключатель ВРС-35 с пружинным приводом КРУ серии КУ-35С Концепция разработки КРУ серии КУ-35С

5 Характеристики шкафа Номинальное напряжение: 35 кВ Номинальный ток: - главных соединений 630…2500 А - сборных шин 1250; 2500 А Номинальный ток отключения, 31,5 кА Ток термической стойкости (3 с): 31,5 кА Номинальный ток электродинамической стойкости: 81 кА Габаритные размеры: - ширина 600; 800* мм - глубина 1650 мм - высота 1965 мм * Для шкафов с Iном=1600, 2000, 2500 А КРУ серии КУ-35С

6 Характеристики шкафа Номинальное абсолютное давление изолирующего газа (SF6) при 20С 120 кПа Минимальное абсолютное давление элегаза 100 кПа Параметры изолирующего газа (SF6) при 20С: - объем 0,4 м - масса 2,4 кГ Вероятная годовая утечка элегаза не более 0,1% Вид обслуживания двухстороннее Степень защиты по ГОСТ IP65 - отсеки ВН IP40 - отсеки НН Вид линейных присоединений ВН кабельные, воздушные Uном вспомогательных цепей: 110; 220 В КРУ серии КУ-35С

7 Характеристики встроенного выключателя ВРС-35 КРУ серии КУ-35С Номинальное напряжение: 35 кВ Номинальный ток 630,1000,1250,1600,2000,2500 А Номинальный ток отключения 31,5 кА Ток термической стойкости (3 с) 31,5 кА Номинальный ток электродинамической ст 81 кА Номинальное напряжение вспомогательных цепе 110; 220 В Собственное время включения, не более 0,060с Собственное время отключения, не более 0,055с Полное время отключения, не более 0,070с Бестоковая пауза при АПВ, не менее 0,3с

8 Основные элементы комплектации Соединительные проходные втулки (Interconnecting Bushing) ТН (Plugin VT) Кабельный соединительный адаптер (Cable Plugin Termination) ОПН КРУ серии КУ-35С

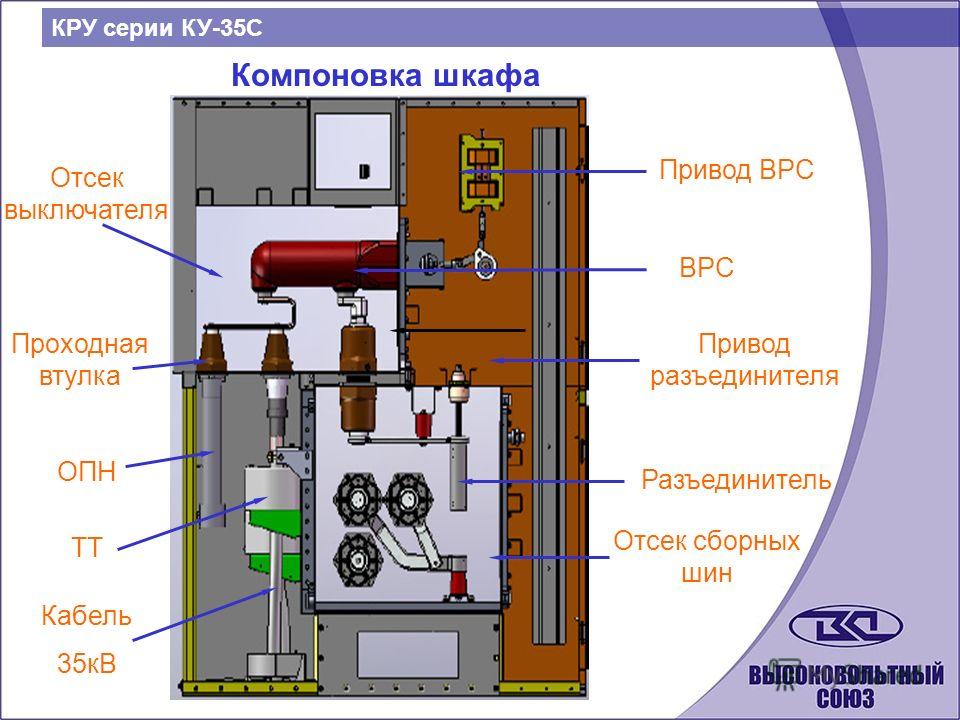

9 Компоновка шкафа КРУ серии КУ-35С Привод ВРС ВРС Привод разъединителя Разъединитель Отсек сборных шин Отсек выключателя Проходная втулка ОПН ТТ Кабель 35кВ

10 Основные отсеки и компоненты шкафа Отсек выключателя КРУ серии КУ-35С Полюс выключателя Втулки проходные Шины Изолированный отсек

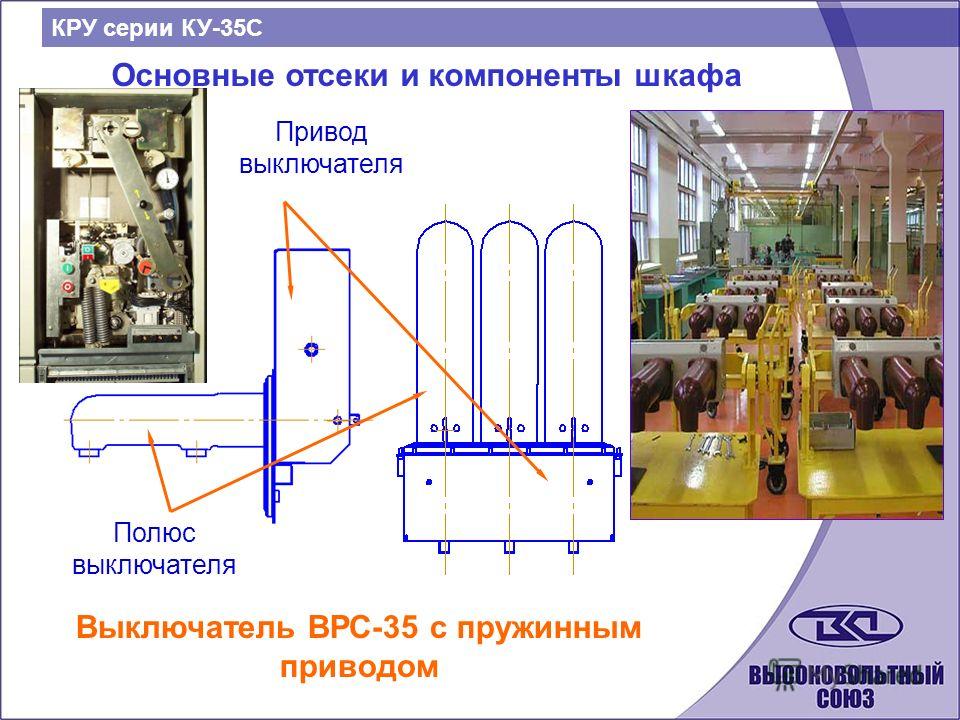

11 Основные отсеки и компоненты шкафа Выключатель ВРС-35 с пружинным приводом КРУ серии КУ-35С Полюс выключателя Привод выключателя

12 Основные отсеки и компоненты шкафа Отсек сборных шин с разъединителем КРУ серии КУ-35С Разъединитель Шины Изолированный отсек Втулки проходные

13 Основные отсеки и компоненты шкафа КРУ серии КУ-35С Разъединитель-заземлитель 3-х позиционный Разъединитель ВКЛ Разъединитель ОТКЛ Разъединитель ОТКЛ и заземлен

14 Типоисполнения шкафов Отходящая линия КРУ серии КУ-35С ОПН ТТ

15 Типоисполнения шкафов Отходящая линия с ТН КРУ серии КУ-35С ОПН ТТ ТН

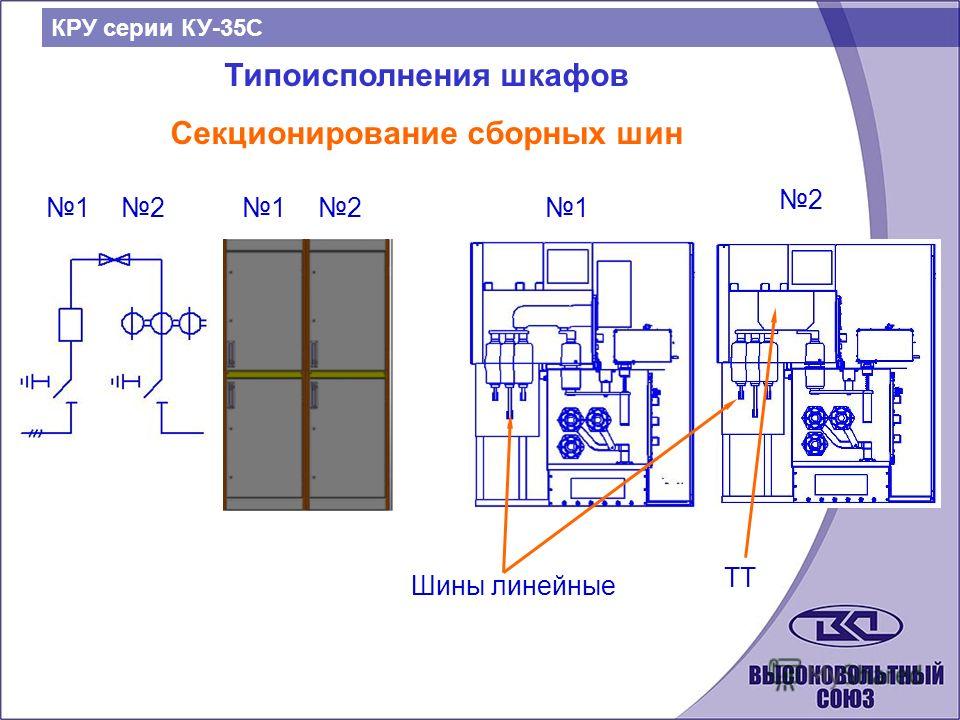

16 Типоисполнения шкафов Секционирование сборных шин КРУ серии КУ-35С Шины линейные ТТ

17 Типоисполнения шкафов Шкаф с ТН КРУ серии КУ-35С ТН ОПН

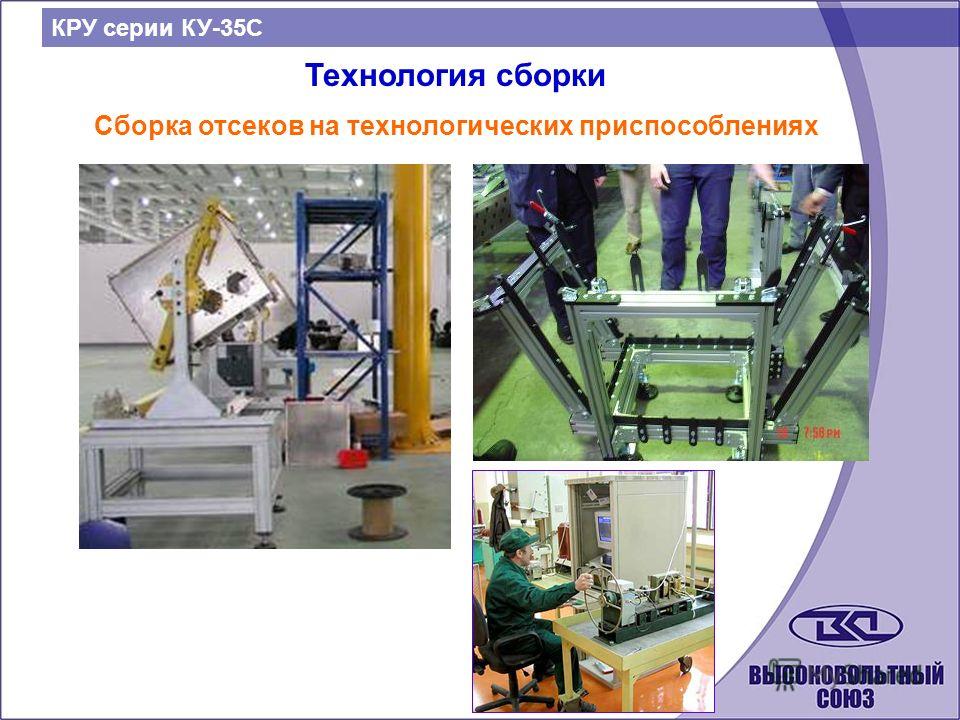

18 Технология сборки Сборка отсеков на технологических приспособлениях КРУ серии КУ-35С

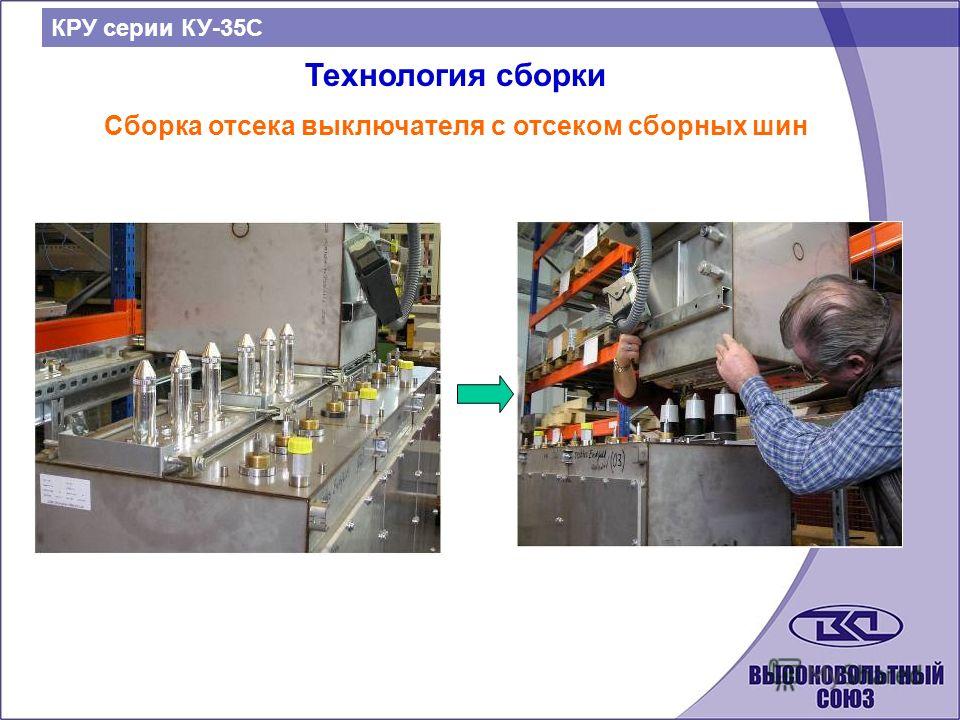

19 Технология сборки Сборка отсека выключателя с отсеком сборных шин КРУ серии КУ-35С

20 Технология сборки Сборка отсеков сборных шин между собой

21 КРУ серии КУ-35С Особенности конструкции Индикация наличия напряжения

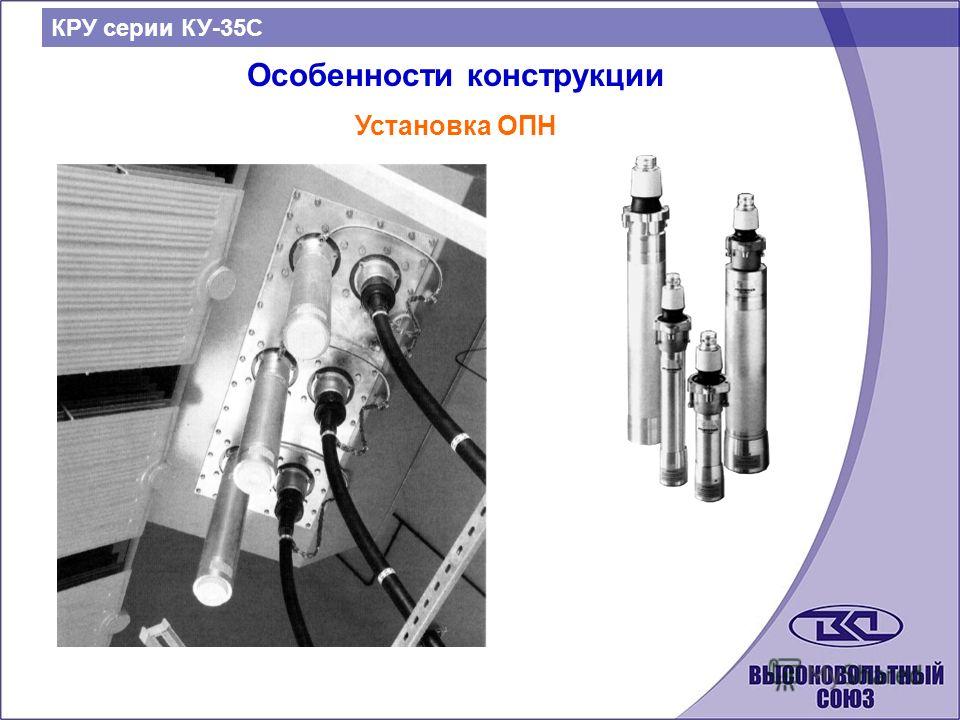

22 КРУ серии КУ-35С Особенности конструкции Установка ОПН

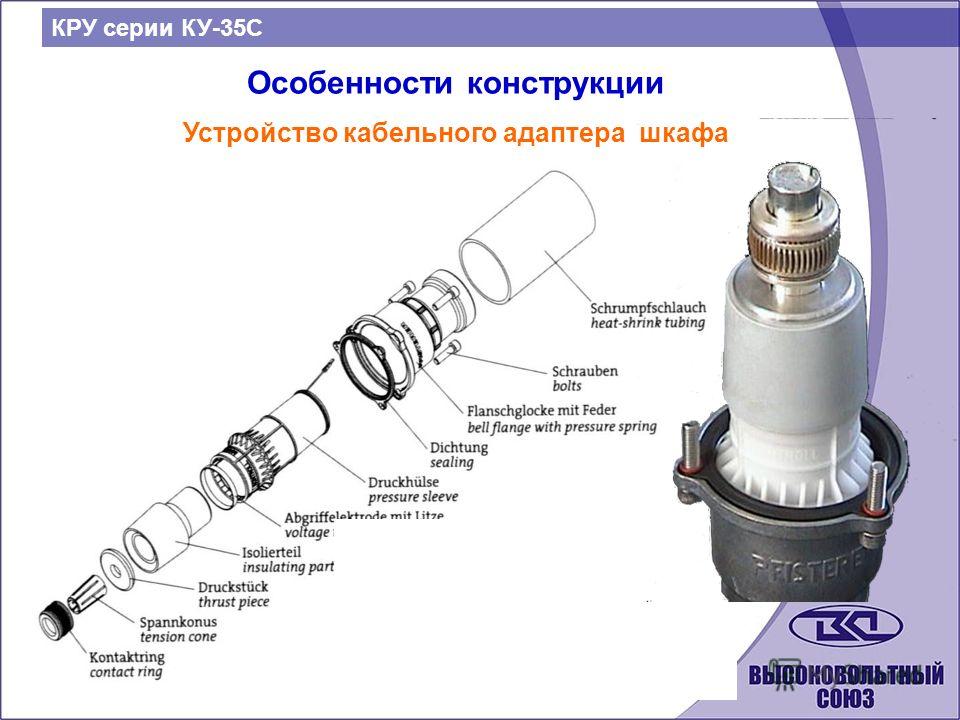

23 . КРУ серии КУ-35С Особенности конструкции Устройство кабельного адаптера шкафа

24 КРУ серии КУ-35С Особенности конструкции Подсоединение кабельного адаптера к шкафу

25 КРУ серии КУ-35С Особенности конструкции Подсоединение кабеля 35кВ к шкафу Iном 630А Iном 1000,1250,1600А Iном 2000, 2500 А

26 КРУ серии КУ-35С Особенности конструкции Подсоединение кабеля 35кВ к шкафу

27 Алматы Гомель Днепропетровск Донецк Екатеринбург Кемерово Киев Москва Ровно Сургут Ростов на Дону Волгоград Санкт-Петербург Представительства и сервисные центры Сотрудничество
