1 Разработка натурного макета для исследования характеристик каналов связи в системах спутниковой связи типа VSAT. Дипломник: Смирнов С. С. Группа: ЭР Руководитель проекта: доц. к.т.н. Болдырев А.Р.

2 VSAT - терминалы VSAT – very small aperture terminal – терминалы с очень маленькими антеннами. VSAT-станции (терминалы) сегодня оснащаются антеннами с диаметром рефлектора от 0,98 до 1,2 м. К 2011 году в мире установлено свыше 4-х миллионов станций. VSAT-терминалы - это современное, надежное средство спутниковой связи.

3 Анализ достигнутых характеристик модемов ведущих производителей Хар-ка НазваниеDW7000sLinkStar s2a.SkyEdge II ПроизводительHughes Network System, США.ViaSat, США.Gilat, Израиль. Используемый стандартDVB-SDVB-S2DVB-SDVB-S2 Внешний вид Используемые диапазоны частотKuKu и CKa, Ku и C Модуляция в прямом каналеOQPSKQPSKQPSK, 8PSK, 16APSK QPSK, 8PSK, 16APSK, 32APSK Модуляция в обратном каналеQPSK8 PSKQPSKQPSK, 8PSK Метод кодирования в прямом канале Каскадно- сверточное, Рида – Соломона LDPC R/S и Сверточное для QPSK LDPC Метод кодирования в обратном канале Турбокодирование Турбокодирование на основе RCS Относительная скорость кодирования в обратном канале 1/2, 2/3, 4/5Не указано 1/2, 2/3, 3/4, 4/5, 6/7 Относительная скорость кодирования в прямом канале 1/2, 2/3, 3/4, 5/6, 7/8 Не указано1/2, 2/3, 3/4, 5/6, 7/8 QPSK: 1/2, 3/5, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 8PSK: 3/5, 2/3, 3/4, 5/6, 8/9, 9/10 1/4, 1/3, 2/5, 1/2, 2/3, 3/4, 4/5, 5/6, 8/9, 9/10 Электропитание модема: В, Гц100…240 В, 50/60 Гц Питание внешнего блокаПо внутренней жиле коаксиального кабеля. Габаритные размеры модема (В x Ш x Г), см. 4.7 х х ,45 x 43,2 x 38,1 смНе указано Вес модема, кг.2,182,8Не указано

4 Упрощенная модель для расчета энергетики Мощность принимаемого ретранслятором сигнала: (1) Выходная мощность БРТР: (2) Мощность шума на входе спутника – ретранслятора: (3) Мощность принимаемого сигнала ЗС2: Мощность шума на входе ЗС2: Суммарное отношение сигнал/шум на входе ЗС2: Смесь сигнала и шума на входе второй станции: (4),где (5) (6)(7) (8)

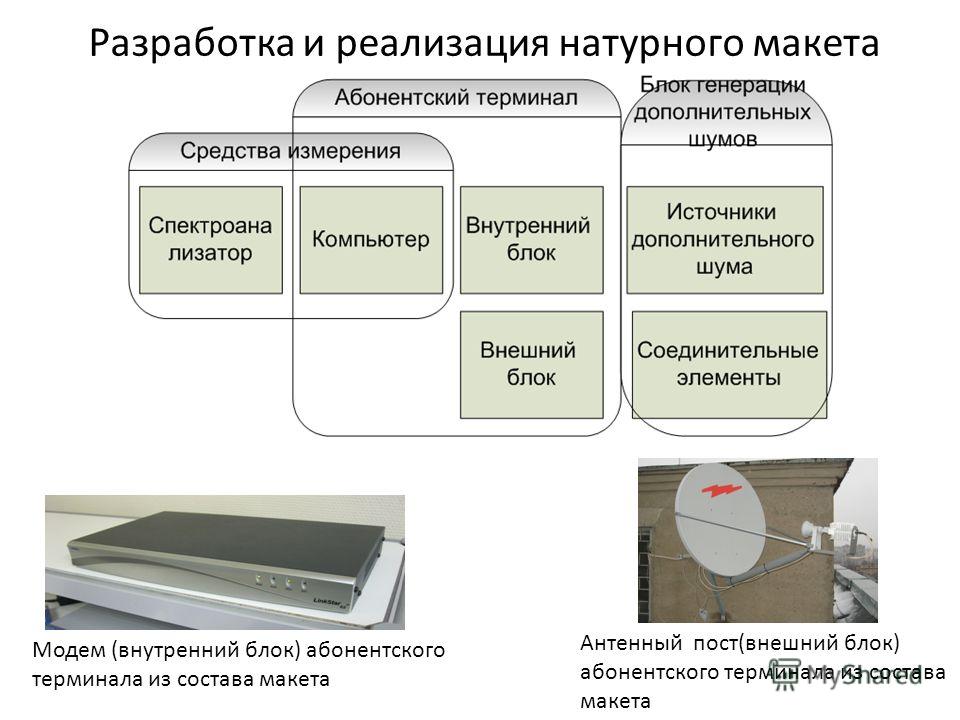

5 Разработка и реализация натурного макета Модем (внутренний блок) абонентского терминала из состава макета Антенный пост(внешний блок) абонентского терминала из состава макета

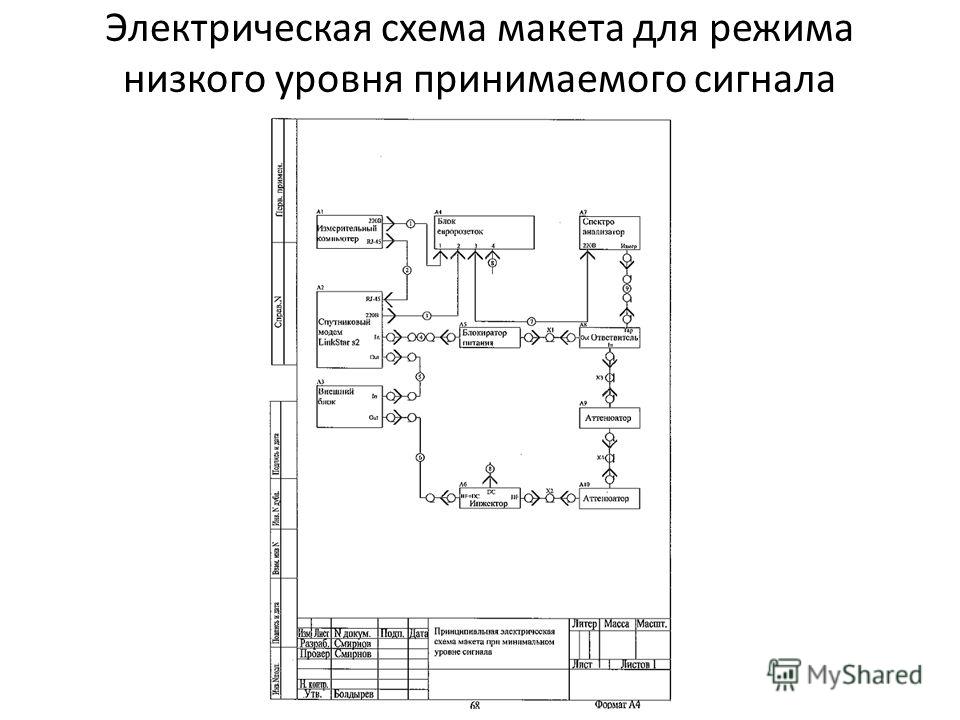

6 Электрическая схема макета для режима низкого уровня принимаемого сигнала

7 Общий вид натурного макета

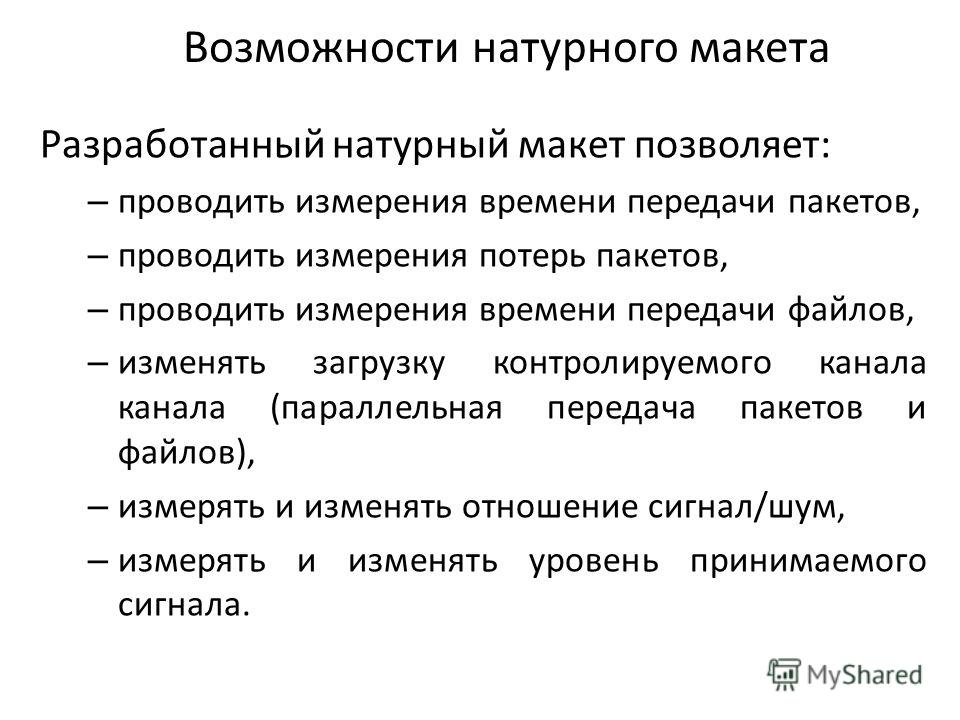

8 Возможности натурного макета Разработанный натурный макет позволяет: – проводить измерения времени передачи пакетов, – проводить измерения потерь пакетов, – проводить измерения времени передачи файлов, – изменять загрузку контролируемого канала канала (параллельная передача пакетов и файлов), – измерять и изменять отношение сигнал/шум, – измерять и изменять уровень принимаемого сигнала.

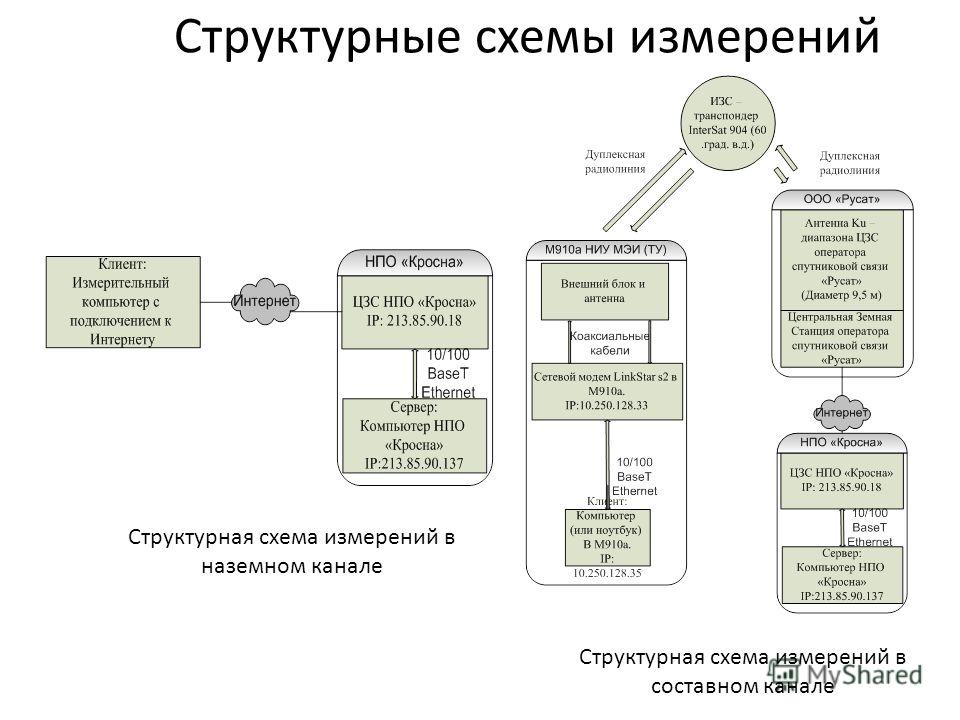

9 Структурные схемы измерений Структурная схема измерений в наземном канале Структурная схема измерений в составном канале

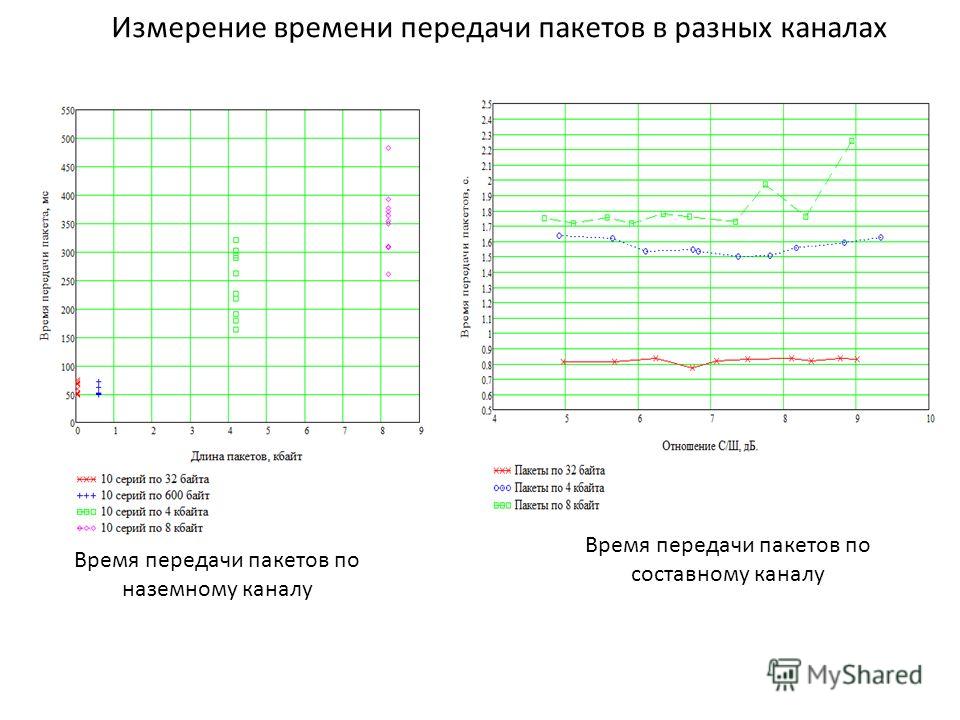

10 Измерение времени передачи пакетов в разных каналах Время передачи пакетов по наземному каналу Время передачи пакетов по составному каналу

11 Измерение процента потерь пакетов Процент потерь пакетов в наземном канале Процент потерь пакетов в составном канале

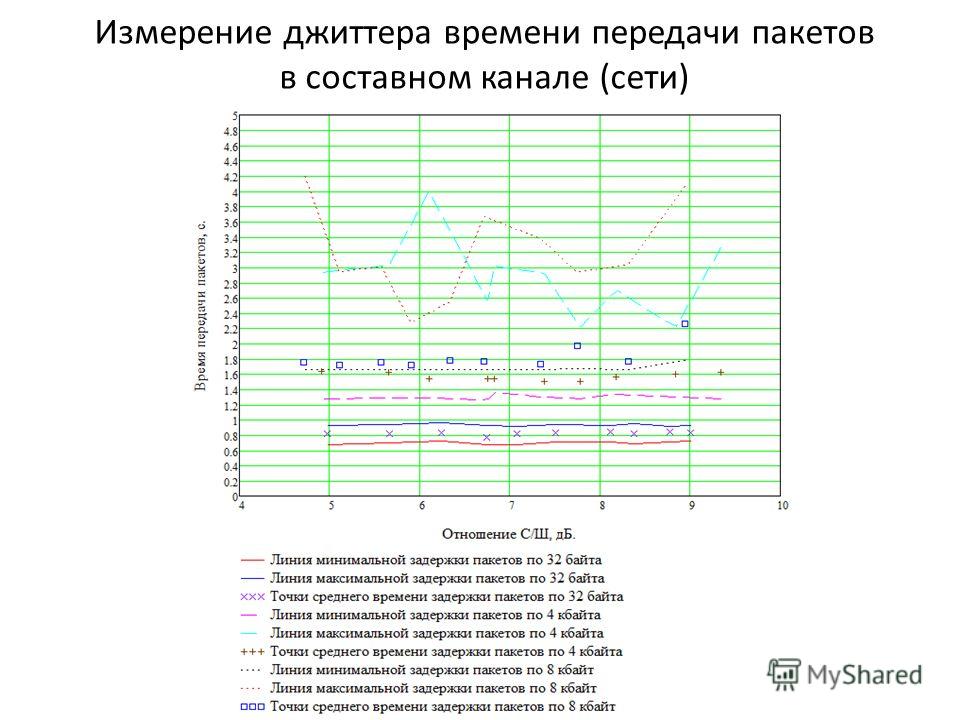

12 Измерение джиттера времени передачи пакетов в составном канале (сети)

13 Измерение времени передачи файла при различном уровне дополнительной загрузки канала Диаграмма времени передачи файлов в наземном канале Зависимость времени передачи файлов в составном канале от отношения «сигнал/шум»

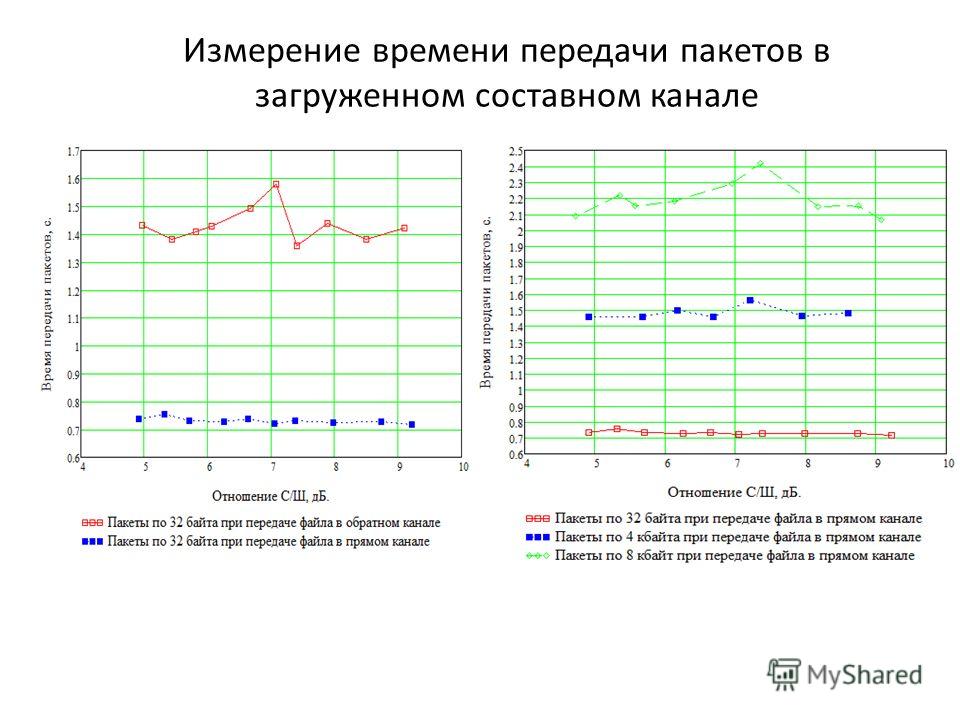

14 Измерение времени передачи пакетов в загруженном составном канале

15 Спасибо за внимание!
