2 Унифицированные системы очистки поверхностно- ливневых сточных вод

3 Установки серии «СГП-Л» изготавливаются в соответствии с ТУ , Сертификатом соответствия РОСС RU.ММ04.Н00773, РОСС RU.ММ04.Н00773,Декларацией Д-RU.MM04.B

4 ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Сепаратор-нефтеловушка состоит из трех камер. Первая камера – пескоуловитель (на дно осаждаются частицы, имеющие высокую гидравлическую крупность). Вторая камера – камера с коалесцентным фильтром, который позволяет отделиться нерастворенным нефтепродуктам от воды. Третья камера – блок доочистки, где установлены сорбционные фильтры двух ступеней: первая ступень - "FIBROIL", вторая ступень - угольный фильтр. Третья камера – блок доочистки, где установлены сорбционные фильтры двух ступеней: первая ступень - "FIBROIL", вторая ступень - угольный фильтр.

5

6

7 ТЕХНОЛОГИЧЕСКИЕ РЕШЕНИЯ 1.Классическая схема с аккумулирующим резервуаром и насосной группой

8

9

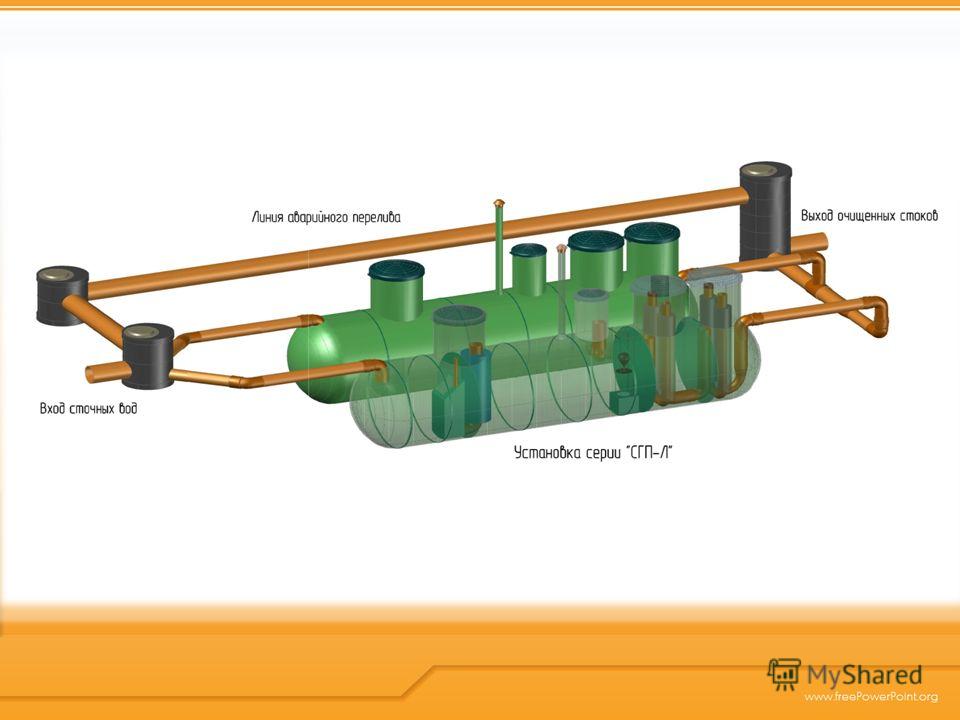

10 2.Проточная система очистки

11

12

13 СОСТАВ СТОЧНЫХ ВОД ДО И ПОСЛЕ ОЧИСТКИ Взвешенные вещества до 2000 мг/л3 мг/л99,85% Нефтепродукты100 мг/л0,05 мг/л99,95% БПК полн. 30 мг О 2 /л3 мг О 2 /л90%

14 Преимущества ловушек-сепараторов «СГП-Л» Подземный способ монтажа оборудования, позволяющий экономить полезную площадь объекта, исключающий строительство отдельных зданий, отопление этих помещений и т.п.; Подземный способ монтажа оборудования, позволяющий экономить полезную площадь объекта, исключающий строительство отдельных зданий, отопление этих помещений и т.п.; Отсутствие насосного оборудования в системе; Отсутствие насосного оборудования в системе; Система проста при эксплуатации и монтаже; Система проста при эксплуатации и монтаже; Справляются с моментальным увеличением концентрации нефтепродуктов; Справляются с моментальным увеличением концентрации нефтепродуктов;

15 Материал корпусов – армированное стекловолокно (прочная, легкая конструкция, не подвергается коррозии, стойкая к воздействиям различных химических веществ); все корпуса исполнены с двойной стенкой, что гарантирует прочность и герметичность конструкции, также возможно утепление корпусов для северных регионов. Материал корпусов – армированное стекловолокно (прочная, легкая конструкция, не подвергается коррозии, стойкая к воздействиям различных химических веществ); все корпуса исполнены с двойной стенкой, что гарантирует прочность и герметичность конструкции, также возможно утепление корпусов для северных регионов. Двойная системы защиты, предотвращающая произвольные утечки нефтепродуктов. Двойная системы защиты, предотвращающая произвольные утечки нефтепродуктов.
