Комбинированный шаблон осмотрщика вагонов. Шкала 1 – измерение толщины гребня; Шкала 2 – круг катания; Шкала 3 – измерение величин проката, высота «навара», - презентация

1 Комбинированный шаблон осмотрщика вагонов

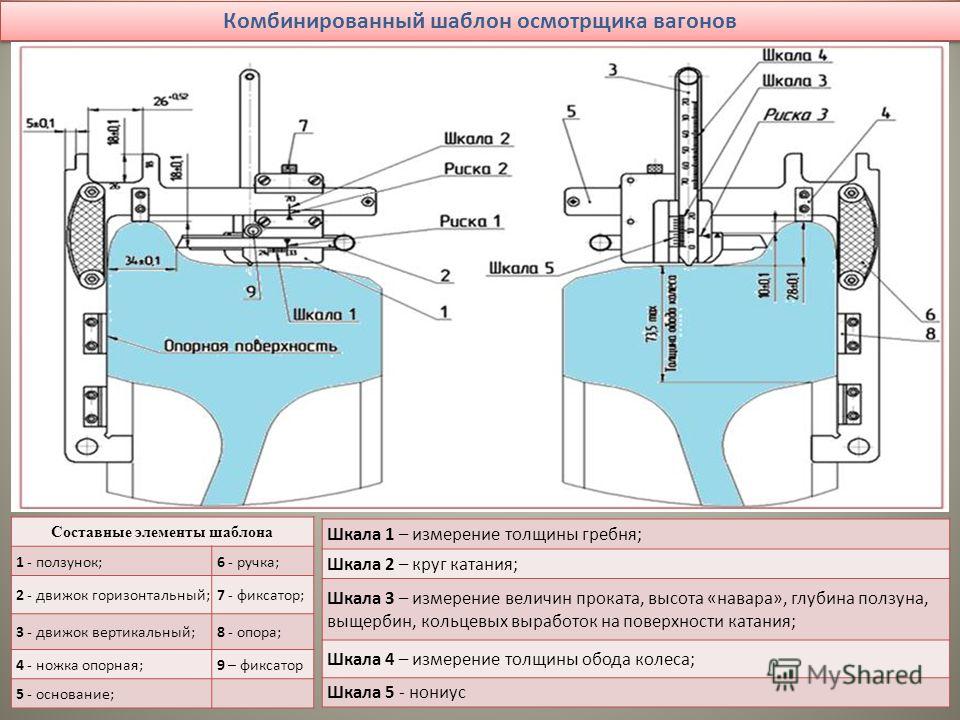

2 Шкала 1 – измерение толщины гребня; Шкала 2 – круг катания; Шкала 3 – измерение величин проката, высота «навара», глубина ползуна, выщербин, кольцевых выработок на поверхности катания; Шкала 4 – измерение толщины обода колеса; Шкала 5 - нониус Составные элементы шаблона 1 - ползунок; 6 - ручка; 2 - движок горизонтальный; 7 - фиксатор; 3 - движок вертикальный; 8 - опора; 4 - ножка опорная; 9 – фиксатор 5 - основание;

3 Технические характеристики комбинированного шаблона осмотрщика вагонов Технические характеристики 1 Величина проката колеса Пределы измерения, мм от 0 до 20,0 Предел допускаемой погрешности, мм ± 0,1 Цена деления шкалы, мм 1,0 Значение отсчета нониуса, мм 0,1 2 Толщина гребня на расстоянии 18 мм от вершины гребня Пределы измерения, мм от 24,0 до 33,0 Предел допускаемой погрешности, мм ± 0,5 Цена деления шкалы, мм 1,0 3 Толщина гребня при подготовке вагонов к перевозкам, мм, не менее 26,0 4 Вертикальный подрез гребня колеса на высоте не более 18,0 мм. 5 Толщина обода колеса Предел измерения, мм от 20,0 до 75,0 Предел допускаемой погрешности, мм ± 0,5 Цена деления шкалы, мм 1,0 6 Высота «навара», глубина ползуна, выщербин, кольцевых выработок на поверхности катания у основания гребня и на уклоне 1:7 Предел измерения, мм от 0 до 20,0 Предел допускаемой погрешности, мм ±0,1 Цена деления шкалы, мм 1,0 Значение отсчета нониуса, мм 0,1 7 Местное уширение обода колеса, мм, не более 5,0 8 Масса, кг, не более 0,39

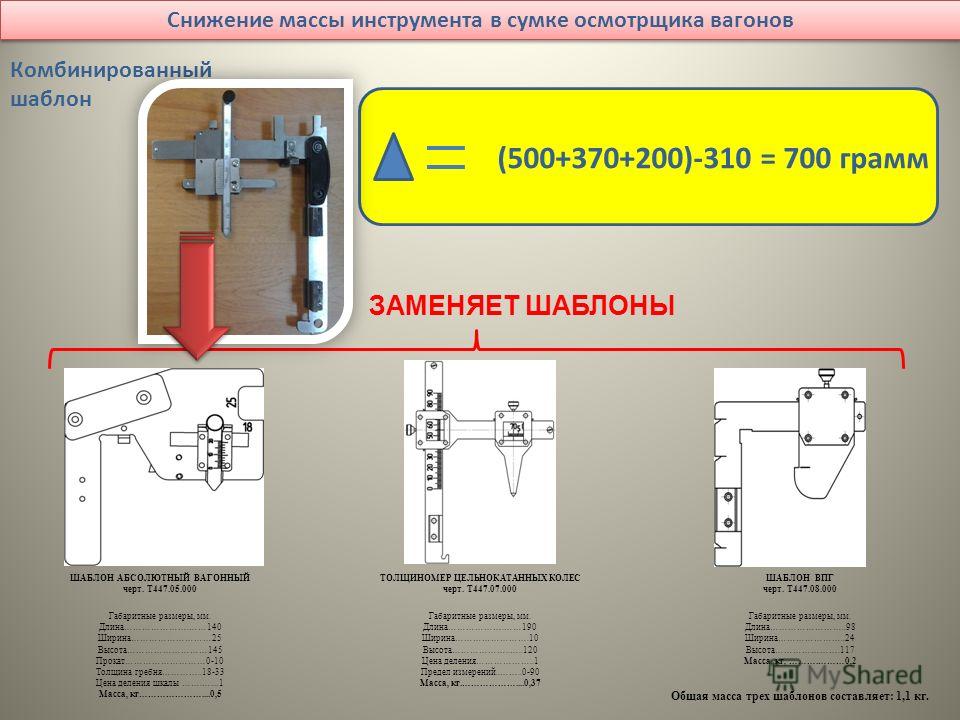

4 Снижение массы инструмента в сумке осмотрщика вагонов ШАБЛОН АБСОЛЮТНЫЙ ВАГОННЫЙ черт. Т ТОЛЩИНОМЕР ЦЕЛЬНОКАТАННЫХ КОЛЕС черт. Т ШАБЛОН ВПГ черт. Т Габаритные размеры, мм. Длина………………….……140 Ширина………………………25 Высота………………………145 Прокат………………………0-10 Толщина гребня………… Цена деления шкалы …….…....1 Масса, кг…………………....0,5 Габаритные размеры, мм. Длина……………….……190 Ширина…………………….10 Высота………………..…..120 Цена деления………………..1 Предел измерений..…… Масса, кг.………………....0,37 Габаритные размеры, мм. Длина……………………..98 Ширина…………………..24 Высота………………….117 Масса, кг, ……….………0,2 Общая масса трех шаблонов составляет: 1,1 кг. ЗАМЕНЯЕТ ШАБЛОНЫ Комбинированный шаблон ( )-310 = 700 грамм

5 Измерение толщины обода колесаИзмерение толщины гребня колеса

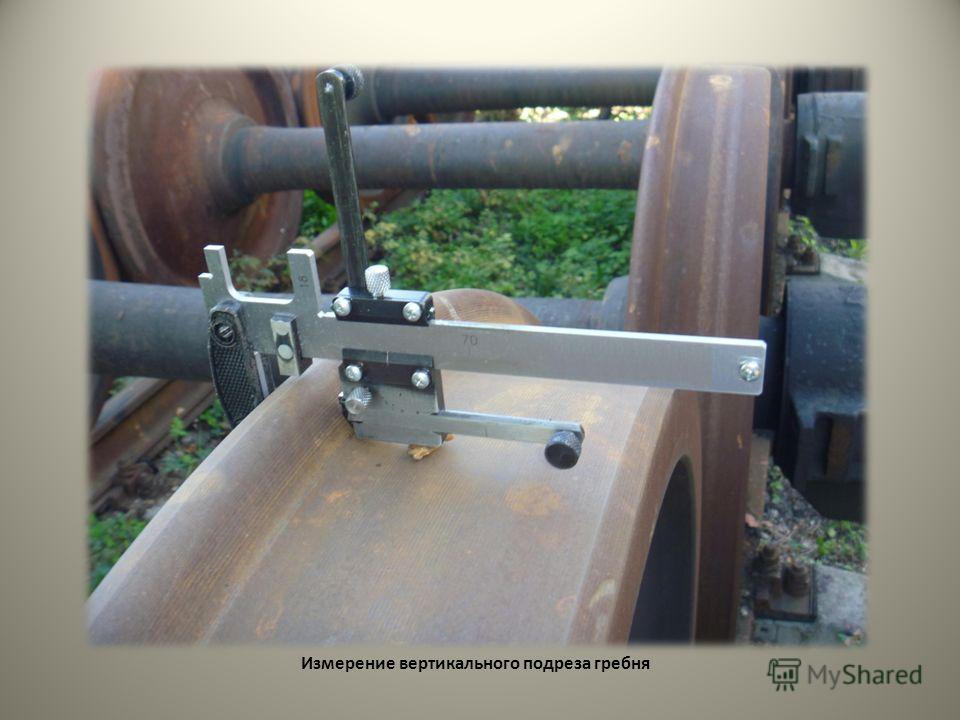

6 Измерение вертикального подреза гребня
