Рис. 1.22. Еталонная модель OSI Абонентская станция 1 Абонентская станция 2 Прикладной процесс АПрикладной процесс В Уровни Протоколы 1 Прикладной 2 Представительский. - презентация

1 Рис Еталонная модель OSI Абонентская станция 1Абонентская станция 2 Прикладной процесс АПрикладной процесс В Уровни Протоколы 1 Прикладной 2 Представительский 3Сеансовый 4Транспортный 5Сетевой 6Канальный 7Физический 1 Прикладной 2 Представительский 3Сеансовый 4Транспортный 5Сетевой 6Канальный 7Физический Прикладные Представительские Сеансовые Транспортные Сетевые Канальные Физические

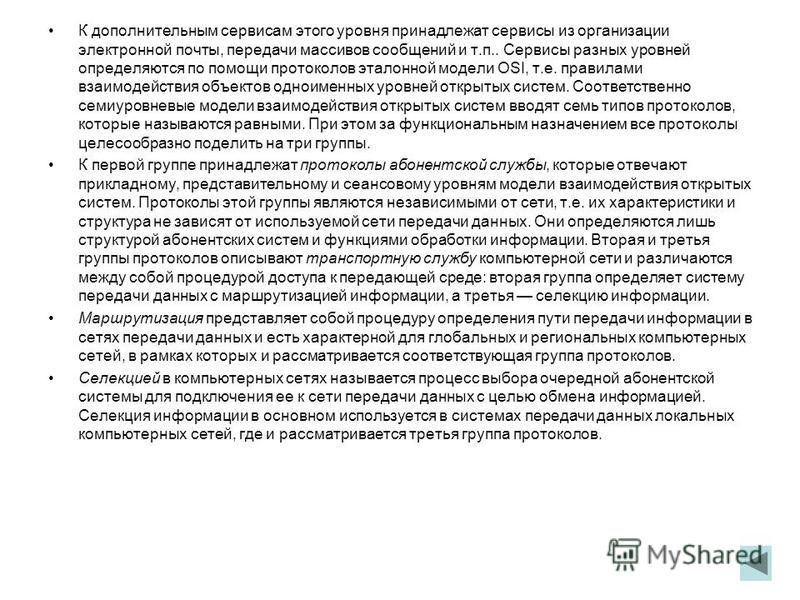

2 К дополнительным сервисам этого уровня принадлежат сервисы из организации электронной почты, передачи массивов сообщений и т.п.. Сервисы разных уровней определяются по помощи протоколов эталонной модели OSI, т.е. правилами взаимодействия объектов одноименных уровней открытых систем. Соответственно семиуровневые модели взаимодействия открытых систем вводят семь типов протоколов, которые называются равными. При этом за функциональным назначением все протоколы целесообразно поделить на три группы. К первой группе принадлежат протоколы абонентской службы, которые отвечают прикладному, представительному и сеансовому уровням модели взаимодействия открытых систем. Протоколы этой группы являются независимыми от сети, т.е. их характеристики и структура не зависят от используемой сети передачи данных. Они определяются лишь структурой абонентских систем и функциями обработки информации. Вторая и третья группы протоколов описывают транспортную службу компьютерной сети и различаются между собой процедурой доступа к передающей среде: вторая группа определяет систему передачи данных с маршрутизацией информации, а третья селекцию информации. Маршрутизация представляет собой процедуру определения пути передачи информации в сетях передачи данных и есть характерной для глобальных и региональных компьютерных сетей, в рамках которых и рассматривается соответствующая группа протоколов. Селекцией в компьютерных сетях называется процесс выбора очередной абонентской системы для подключения ее к сети передачи данных с целью обмена информацией. Селекция информации в основном используется в системах передачи данных локальных компьютерных сетей, где и рассматривается третья группа протоколов.

3 Основным, с точки зрения пользователя, есть прикладной уровень. Этот уровень обеспечивает выполнение прикладных процессов пользователей и определяет семантику, т.е. содержательную составляющую информации, которой обмениваются открытые системы в процессе взаимодействия. С этой целью прикладной уровень, кроме протоколов взаимодействия прикладных процессов, поддерживает протоколы передачи файлов, виртуального терминала, электронной почты и т.п.. Прикладной уровень обеспечивает широкий набор сервисов: управление терминалами и файлами; управление диалогом и задачами; управление сетью в целом; обеспечение целостности информации и предоставление некоторых дополнительных сервисов.

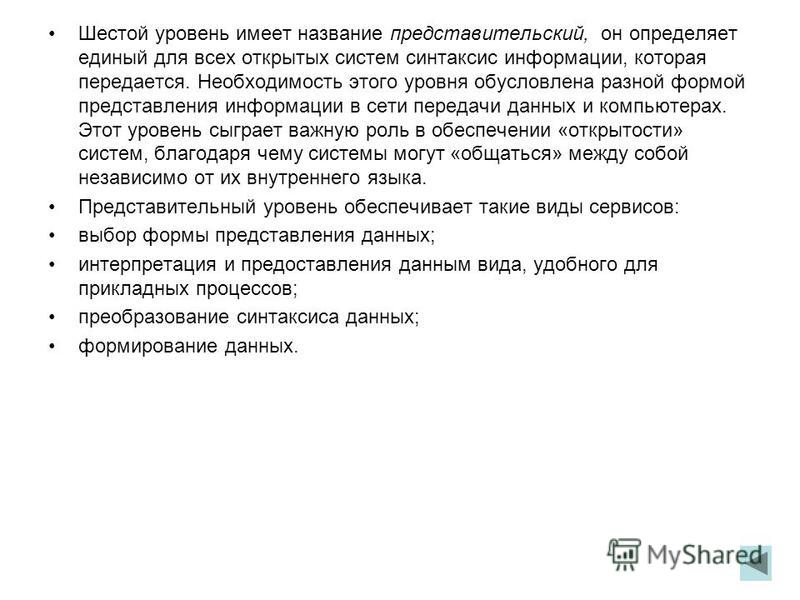

4 Шестой уровень имеет название представительский, он определяет единый для всех открытых систем синтаксис информации, которая передается. Необходимость этого уровня обусловлена разной формой представления информации в сети передачи данных и компьютерах. Этот уровень сыграет важную роль в обеспечении «открытости» систем, благодаря чему системы могут «общаться» между собой независимо от их внутреннего языка. Представительный уровень обеспечивает такие виды сервисов: выбор формы представления данных; интерпретация и предоставления данным вида, удобного для прикладных процессов; преобразование синтаксиса данных; формирование данных.

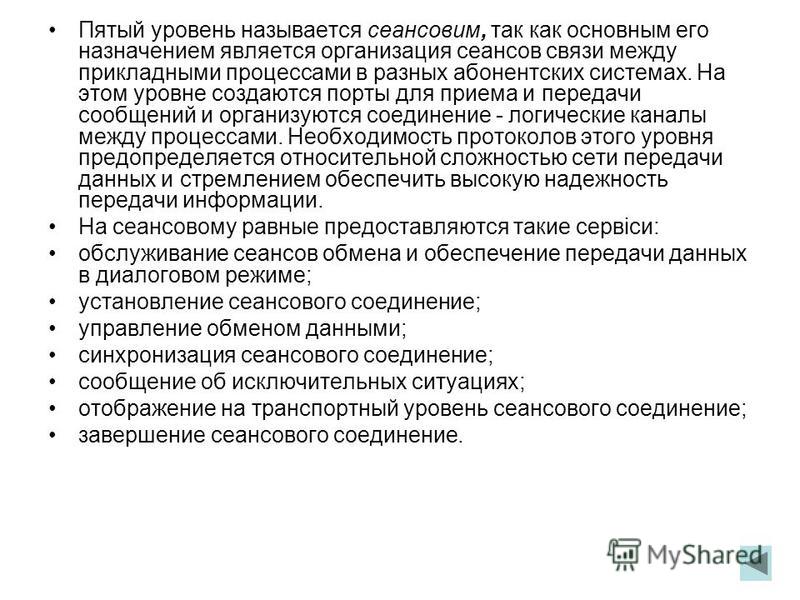

5 Пятый уровень называется сеансов им, так как основным его назначением является организация сеансов связи между прикладными процессами в разных абонентских системах. На этом уровне создаются порты для приема и передачи сообщений и организуются соединение - логические каналы между процессами. Необходимость протоколов этого уровня предопределяется относительной сложностью сети передачи данных и стремлением обеспечить высокую надежность передачи информации. На сеансовому равные предоставляются такие сервіси: обслуживание сеансов обмена и обеспечение передачи данных в диалоговом режиме; установление сеансового соединение; управление обменом данными; синхронизация сеансового соединение; сообщение об исключительных ситуациях; отображение на транспортный уровень сеансового соединение; завершение сеансового соединение.

6 Четвертый, транспортный, уровень (уровень сквозной передачи) обеспечивает передачу данных между двумя взаимодействующими открытыми системами и связь абонентов сети с системой передачи данных. На этом уровне определяется правило взаимодействия абонентских систем - отправителя и приемника данных, организовывается и поддерживается логический канал (транспортное соединение) между абонентами. Транспортный уровень обеспечивает такие виды сервисов: установление и разрыв транспортных соединений; формирование блоков данных; обеспечение взаимодействия сеансовых соединений с транспортными; управление последовательностью передачи блоков данных; обеспечение целостности блоков данных во время их передачи; выявление и устранение ошибок, сообщение о неисправленных ошибках; назначение блокам приоритетов передачи; передача подтверждений о принятых блоках; ликвидация безвыходных ситуаций.

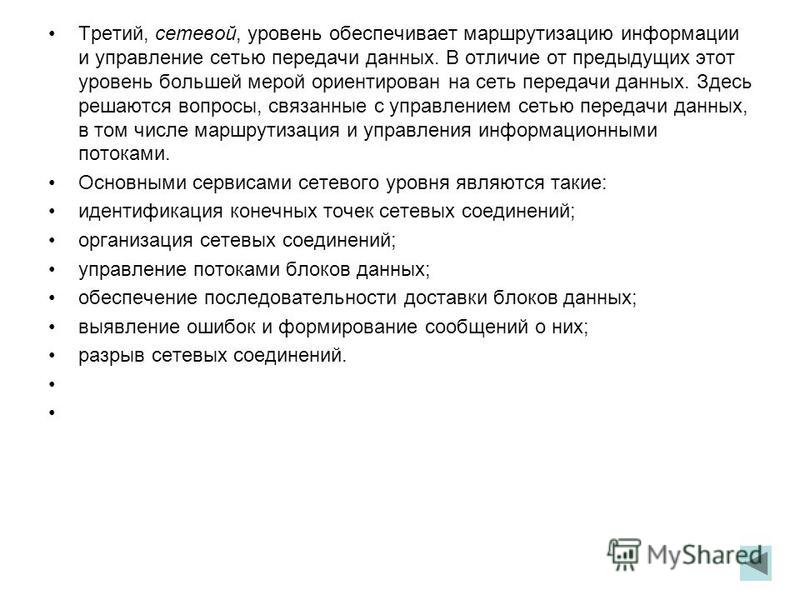

7 Третий, сетевой, уровень обеспечивает маршрутизацию информации и управление сетью передачи данных. В отличие от предыдущих этот уровень большей мерой ориентирован на сеть передачи данных. Здесь решаются вопросы, связанные с управлением сетью передачи данных, в том числе маршрутизация и управления информационными потоками. Основными сервисами сетевого уровня являются такие: идентификация конечных точек сетевых соединений; организация сетевых соединений; управление потоками блоков данных; обеспечение последовательности доставки блоков данных; выявление ошибок и формирование сообщений о них; разрыв сетевых соединений.

8 Второй, канальный, уровень обеспечивает функциональные и процедурные средства для установления, поддержки и разрыва соединений на уровне каналов передачи данных. Процедуры канального уровня обеспечивают выявление и, возможно, исправление ошибок, которые возникают на физическом уровне. Канальный уровень обеспечивает: организацию необходимой последовательности и передачу блоков данных; управление потоками между сопредельными узлами; идентификацию конечных пунктов канальных соединений; выявление и исправление ошибок; сообщение об ошибках, не исправленных на канальном уровне.

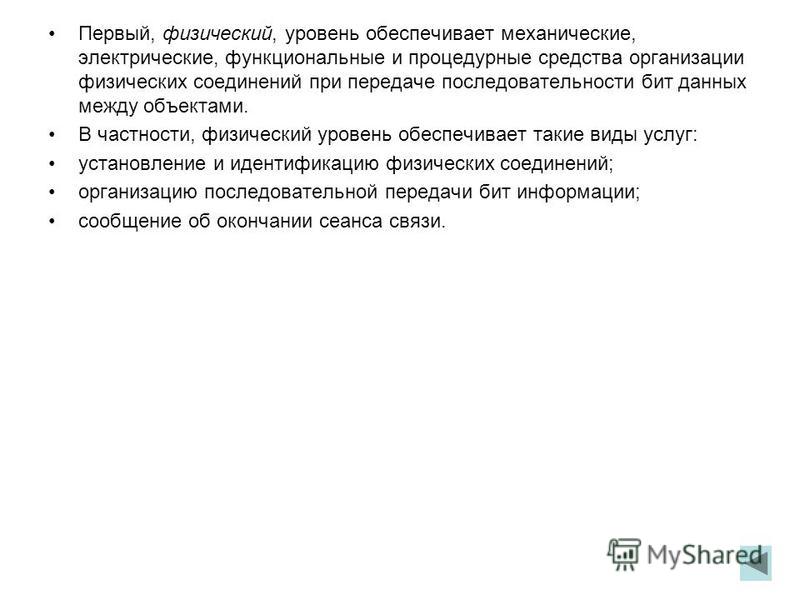

9 Первый, физический, уровень обеспечивает механические, электрические, функциональные и процедурные средства организации физических соединений при передаче последовательности бит данных между объектами. В частности, физический уровень обеспечивает такие виды услуг: установление и идентификацию физических соединений; организацию последовательной передачи бит информации; сообщение об окончании сеанса связи.
