1 Принципы согласования гетерогенных сетей. Маршрутизация пакетов. Борисов В.А. КАСК – филиал ФГБОУ ВПО РАНХ и ГС Красноармейск 2011 г.

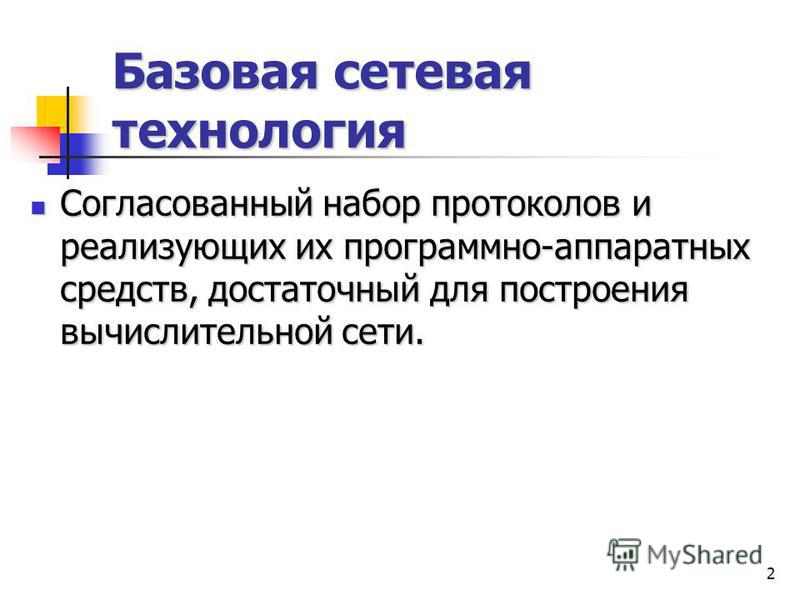

2 2 Базовая сетевая технология Согласованный набор протоколов и реализующих их программно-аппаратных средств, достаточный для построения вычислительной сети. Согласованный набор протоколов и реализующих их программно-аппаратных средств, достаточный для построения вычислительной сети.

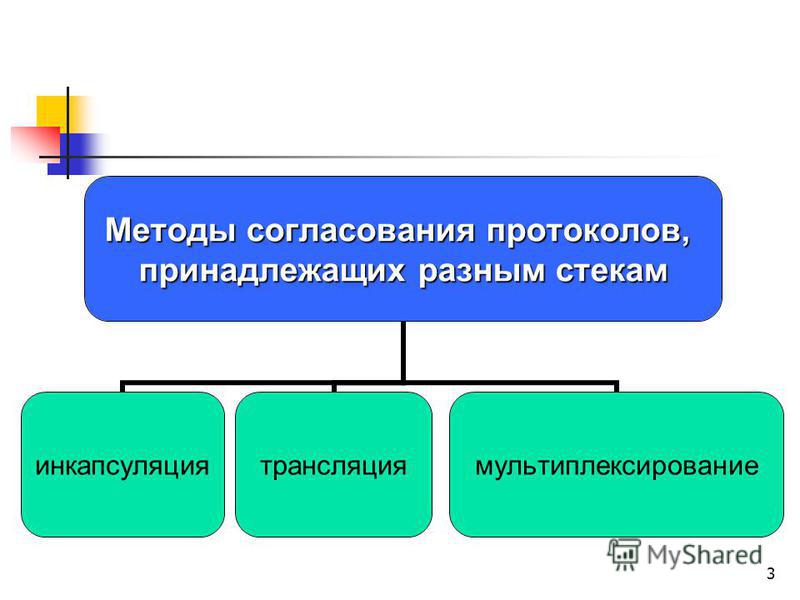

3 3 Методы согласования протоколов, принадлежащих разным стекам инкапсуляция трансляция мультиплексирование

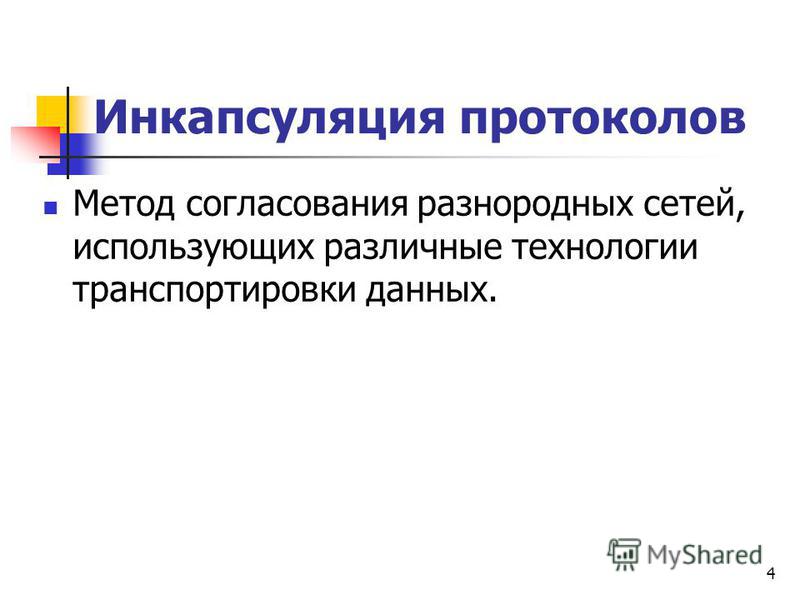

4 4 Инкапсуляция протоколов Метод согласования разнородных сетей, использующих различные технологии транспортировки данных.

5 5 Метод инкапсуляции Применяется, если нужно организовать обмен данными между двумя сетями, построенными по одинаковой технологии.

6 6 Метод трансляции Обеспечивает согласование двух протоколов за счет конвертирования формата сообщений, поступающих из одной сети, в формат другой сети.

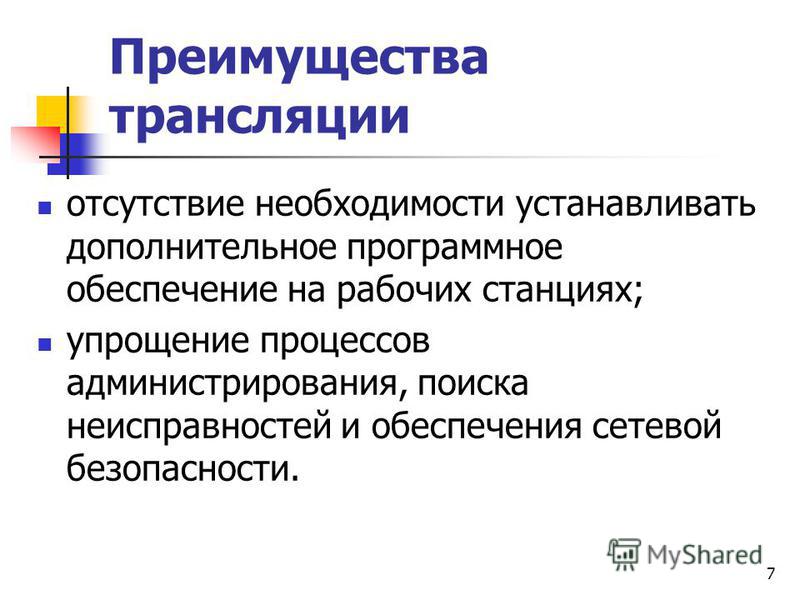

7 7 Преимущества трансляции отсутствие необходимости устанавливать дополнительное программное обеспечение на рабочих станциях; упрощение процессов администрирования, поиска неисправностей и обеспечения сетевой безопасности.

8 8 Недостатки трансляции падение уровня работоспособности сети; уменьшение фактической скорости передачи данных.

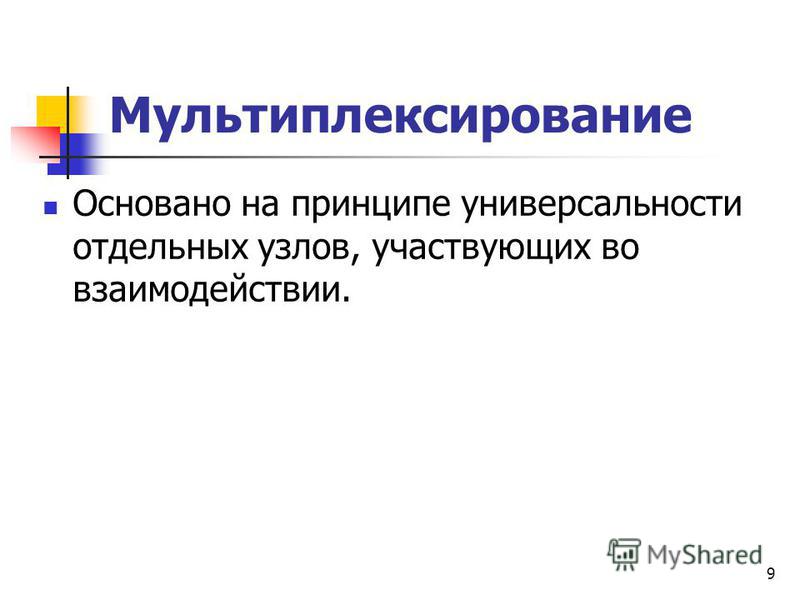

9 9 Мультиплексирование Основано на принципе универсальности отдельных узлов, участвующих во взаимодействии.

10 10 Принципы маршрутизации пакетов

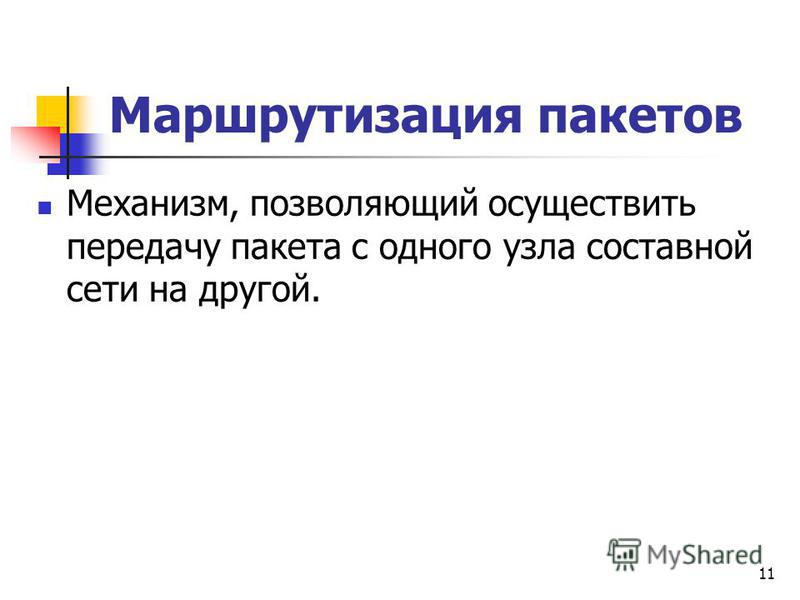

11 11 Маршрутизация пакетов Механизм, позволяющий осуществить передачу пакета с одного узла составной сети на другой.

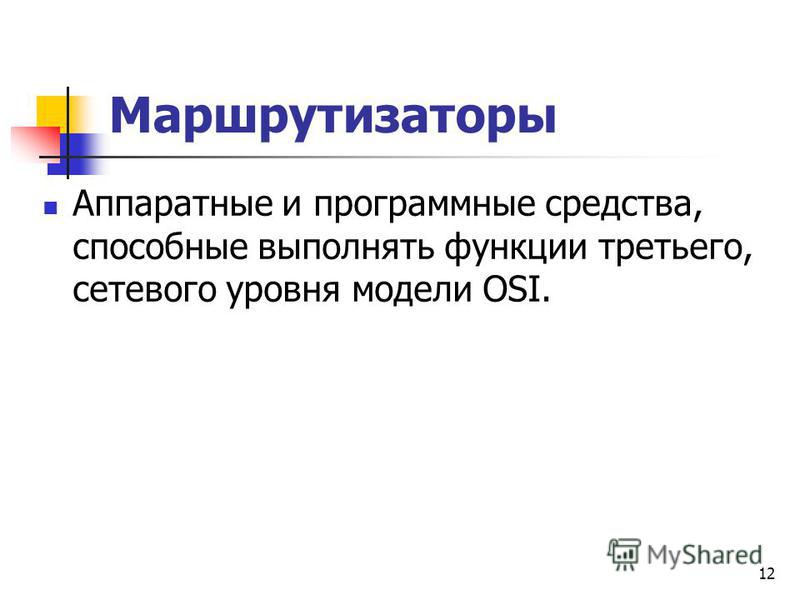

12 12 Маршрутизаторы Аппаратные и программные средства, способные выполнять функции третьего, сетевого уровня модели OSI.

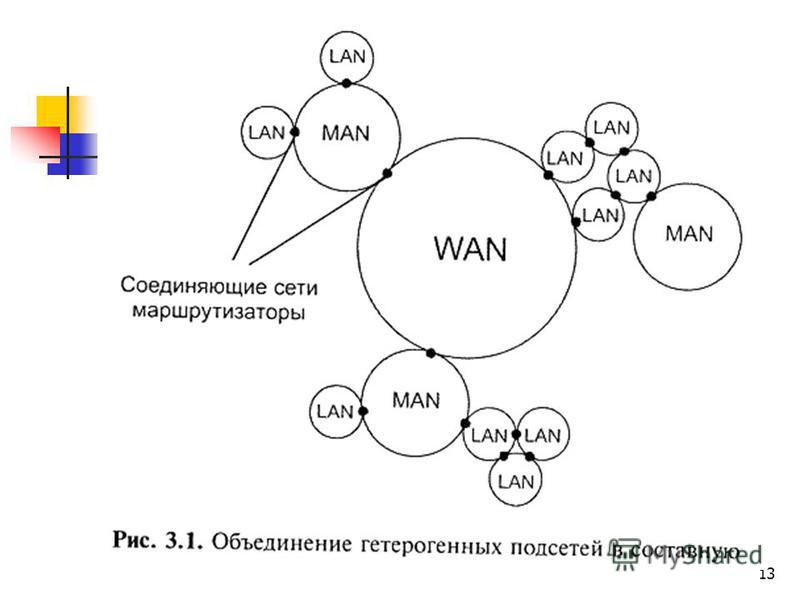

13 13

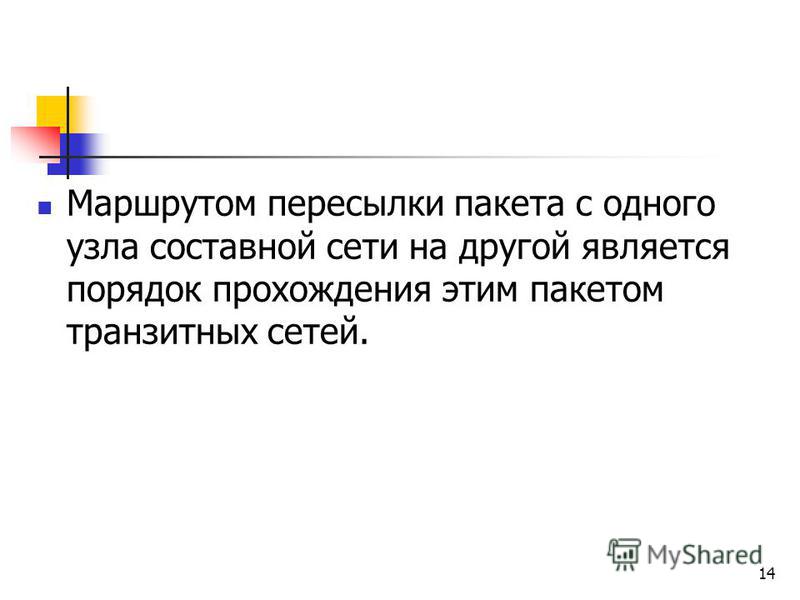

14 14 Маршрутом пересылки пакета с одного узла составной сети на другой является порядок прохождения этим пакетом транзитных сетей.

15 15 Основные задачи маршрутизации пакетов определение оптимального маршрута пересылки пакета по составной сети; собственно пересылка пакета по сети.

16 16 Процесс маршрутизации Состоит в определении следующего узла в пути следования пакета и пересылки пакета этому узлу. Такой узел называют хопом (от англ, hop прыжок, скачок).

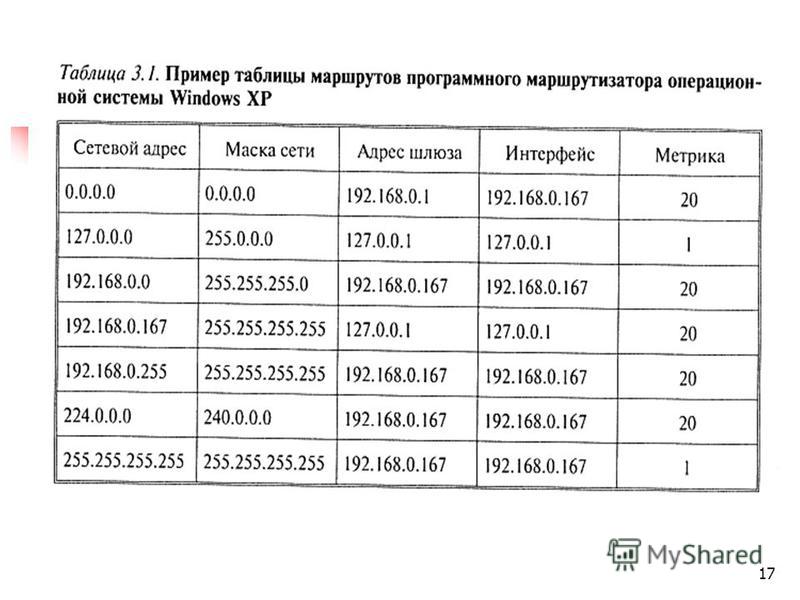

17 17

18 18 Элементы записей таблицы маршрутов поле, содержащее адрес сети назначения; поле, содержащее адрес следующего по ходу следования пакета маршрутизатора; вспомогательные поля.

19 19 Характеристики алгоритмов маршрутизации задачи, решаемые алгоритмом; принцип сбора и представления информации о сети; метод расчета оптимального маршрута.

20 20 Требования к алгоритмам маршрутизации оптимальность маршрута; простота реализации; высокая отказоустойчивость; быстрая адаптация.

21 21 Классификация алгоритмов маршрутизации

22 22 По актуальности используемых маршрутов статические; динамические.

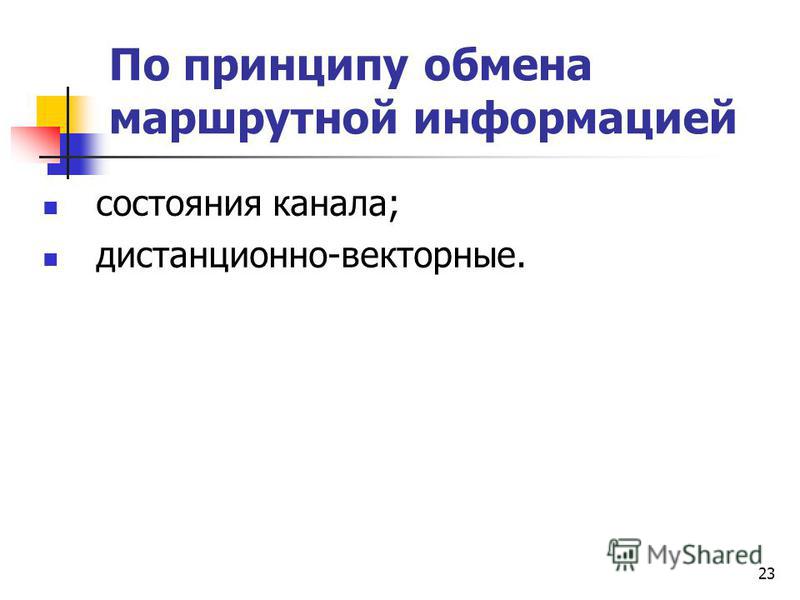

23 23 По принципу обмена маршрутной информацией состояния канала; дистанционно-векторные.

24 24 По количеству определенных маршрутов одно маршрутные; многомаршрутные.

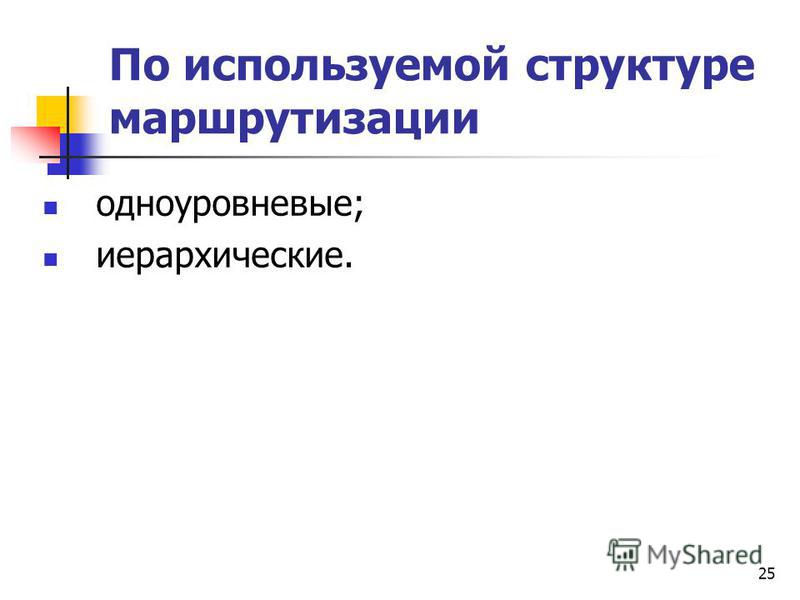

25 25 По используемой структуре маршрутизации одноуровневые; иерархические.

26 26 По отношению к домену внутри доменные; междоменные.

27 27 Метрики маршрутов Показатели, характеризующие передачу данных по этому маршруту.

28 28 Наиболее распространенные метрики длина маршрута; надежность; ширина полосы пропускания; задержка; физическое расстояние между узлами; стоимость связи и т. д.

29 29 Протоколы обмена маршрутной информацией Служат для отслеживания изменений в топологии связей сети, изменений в существующих маршрутах и синхронизации таблиц маршрутизации среди маршрутизаторов и узлов сети.

30 30 Дистанционно- векторный протокол

31 31 RIP Самый распространенный протокол обмена маршрутной информацией, основанный на алгоритме дистанционно- векторного типа.

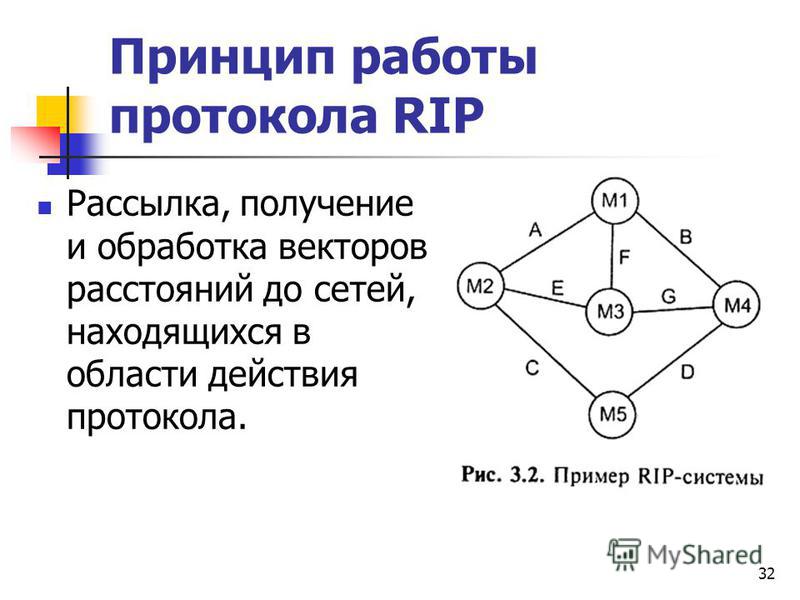

32 32 Принцип работы протокола RIP Рассылка, получение и обработка векторов расстояний до сетей, находящихся в области действия протокола.

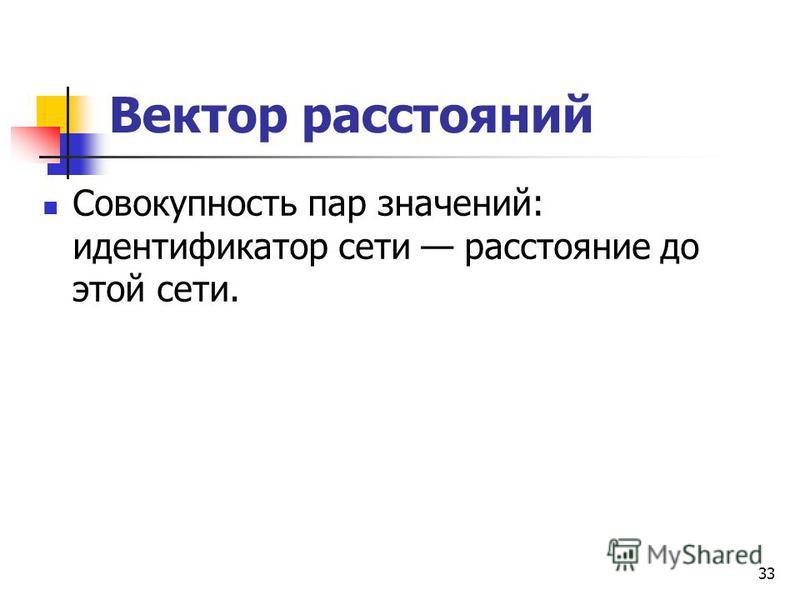

33 33 Вектор расстояний Совокупность пар значений: идентификатор сети расстояние до этой сети.

34 34 Протокол состояния связей

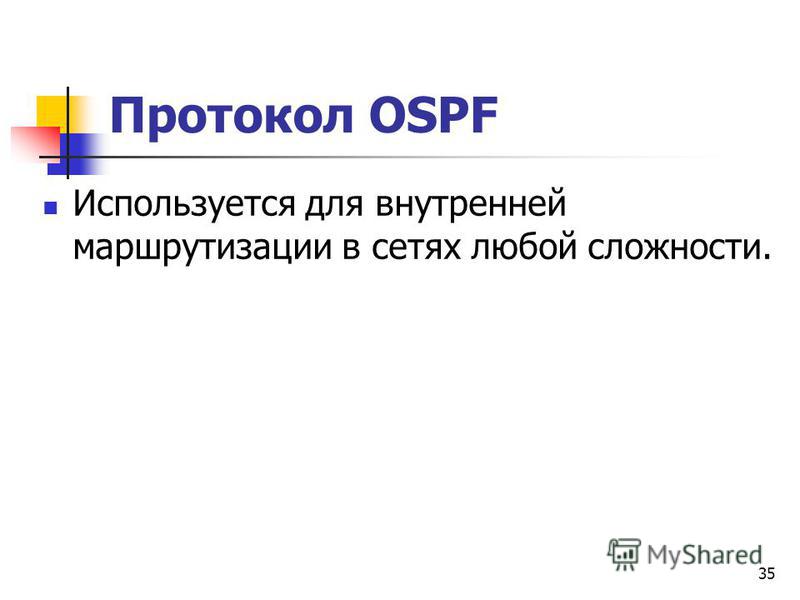

35 35 Протокол OSPF Используется для внутренней маршрутизации в сетях любой сложности.

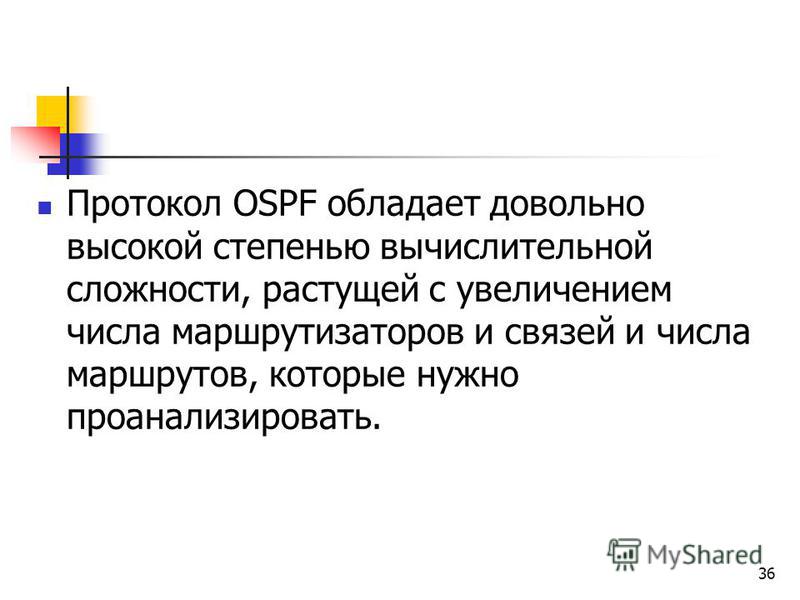

36 36 Протокол OSPF обладает довольно высокой степенью вычислительной сложности, растущей с увеличением числа маршрутизаторов и связей и числа маршрутов, которые нужно проанализировать.

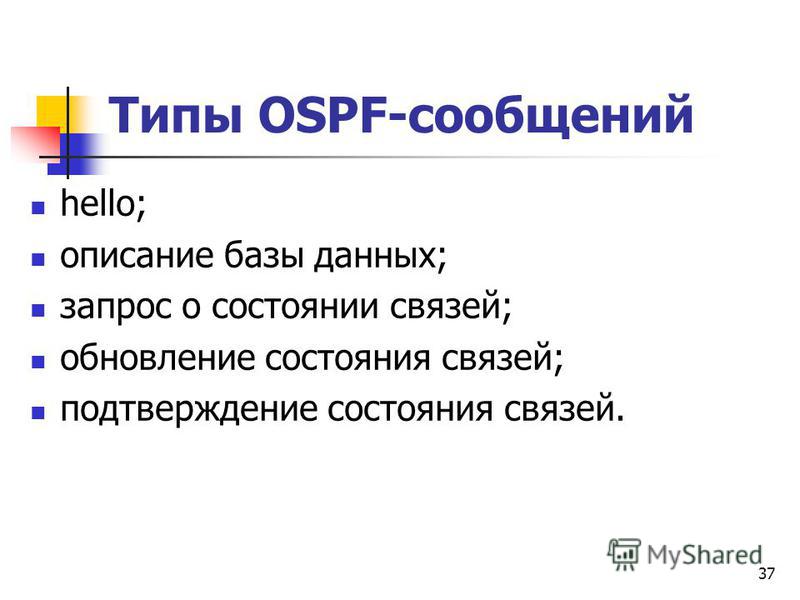

37 37 Типы OSPF-сообщений hello; описание базы данных; запрос о состоянии связей; обновление состояния связей; подтверждение состояния связей.
