1 Южно-Сахалинская ТЭЦ 1: проект по замене внешнего и внутреннего освещения

2 Обеспечить предприятие энергоэффективными системами освещения: Экономия на потреблении электроэнергии свыше 60% Длительный срок службы систем Отсутствие затрат на обслуживание систем освещения Задачи проекта: Освещение по периметру станции Освещение цехов Цели проекта:

3 Основные характеристики проекта: Сроки реализации: с марта по июнь 2014 года Замена ламп ДРЛ 250 на светильники Viled: было установлено 1000 светильников Статус проекта: Энергосервисный контракт. «ВИЛЕД Светотроника» выступила инвестором проекта Бюджет проекта: Окупаемость проекта: 4 года

4 Отличие лампы ДРЛ от светодиодного светильника Viled 70 Лм часов 150 Лм часов 36 Вт 80 Вт Световой поток Срок службы Потребление энергии, мощность ДРЛ 250 Светильник Viled

5 Инновации светодиодных систем Viled В основе простой и эффективной технологии охлаждения светодиодных матриц лежит принцип динамической конвекции охлаждения. Светильник имеет вытянутый полый корпус, благодаря чему воздух естественным способом затягивается внутрь по принципу трубы. Холодный воздух, попадая в нижнюю часть конструкции, забирает тепло от нагретой светодиодной матрицы и блока питания и выводит его во внешнюю среду Светильники Viled охлаждаются естественным способом

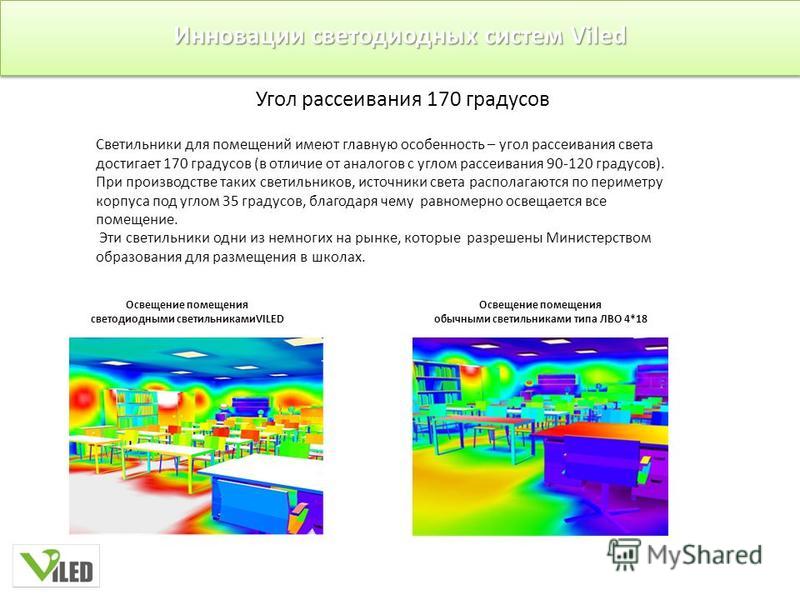

6 Инновации светодиодных систем Viled Угол рассеивания 170 градусов Освещение помещения светодиодными светильникамиVILED Освещение помещения обычными светильниками типа ЛВО 4*18 Светильники для помещений имеют главную особенность – угол рассеивания света достигает 170 градусов (в отличие от аналогов с углом рассеивания градусов). При производстве таких светильников, источники света располагаются по периметру корпуса под углом 35 градусов, благодаря чему равномерно освещается все помещение. Эти светильники одни из немногих на рынке, которые разрешены Министерством образования для размещения в школах.

7 Инновации светодиодных систем Viled Устойчивость скачкам электроэнергии Светильники оборудованы встраиваемыми блоками защиты питания от всплеска электроэнергии. При кратковременном всплеске электроэнергии в сети светильники автоматически отключаются и автоматически включаются при стабилизации напряжения. Устойчивость ветровым нагрузкам Благодаря конструкции, светильники, предназначенные для уличного освещения, имеют высокий уровень устойчивости ветровым нагрузкам и низкую парусность. Эти преимущества особенно важны при сильных порывах ветра, которые не смогут повредить светодиодную конструкцию.

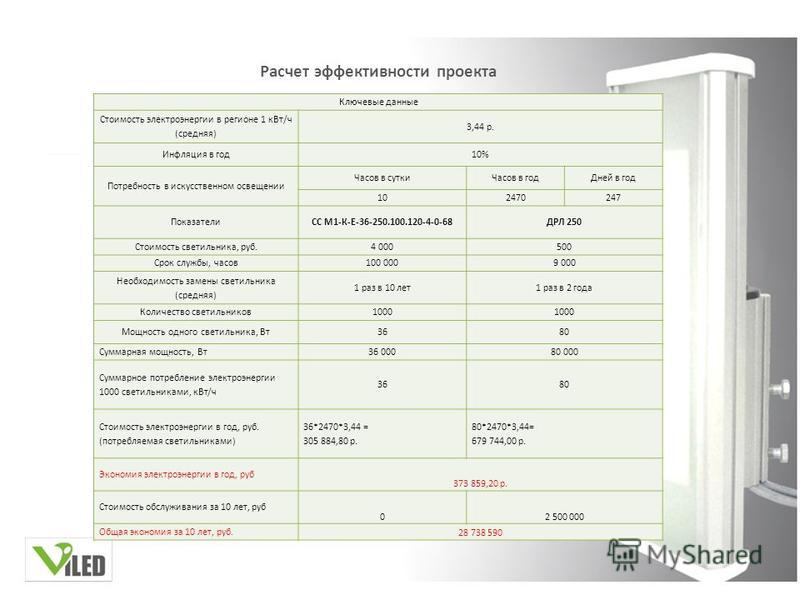

8 Расчет эффективности проекта Ключевые данные Стоимость электроэнергии в регионе 1 к Вт/ч (средняя) 3,44 р. Инфляция в год 10% Потребность в искусственном освещении Часов в сутки Часов в год Дней в год ПоказателиСС М1-К-Е ДРЛ 250 Стоимость светильника, руб Срок службы, часов Необходимость замены светильника (средняя) 1 раз в 10 лет 1 раз в 2 года Количество светильников 1000 Мощность одного светильника, Вт 3680 Суммарная мощность, Вт Суммарное потребление электроэнергии 1000 светильниками, к Вт/ч 3680 Стоимость электроэнергии в год, руб. (потребляемая светильниками) 36*2470*3,44 = ,80 р. 80*2470*3,44= ,00 р. Экономия электроэнергии в год, руб ,20 р. Стоимость обслуживания за 10 лет, руб Общая экономия за 10 лет, руб

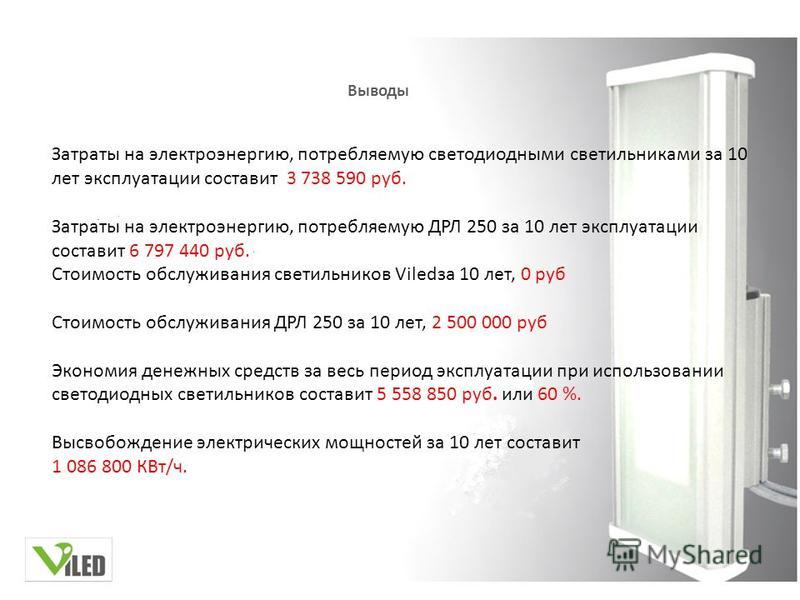

9 Выводы Затраты на электроэнергию, потребляемую светодиодными светильниками за 10 лет эксплуатации составит руб. Затраты на электроэнергию, потребляемую ДРЛ 250 за 10 лет эксплуатации составит руб. Стоимость обслуживания светильников Viledза 10 лет, 0 руб Стоимость обслуживания ДРЛ 250 за 10 лет, руб Экономия денежных средств за весь период эксплуатации при использовании светодиодных светильников составит руб. или 60 %. Высвобождение электрических мощностей за 10 лет составит КВт/ч.
