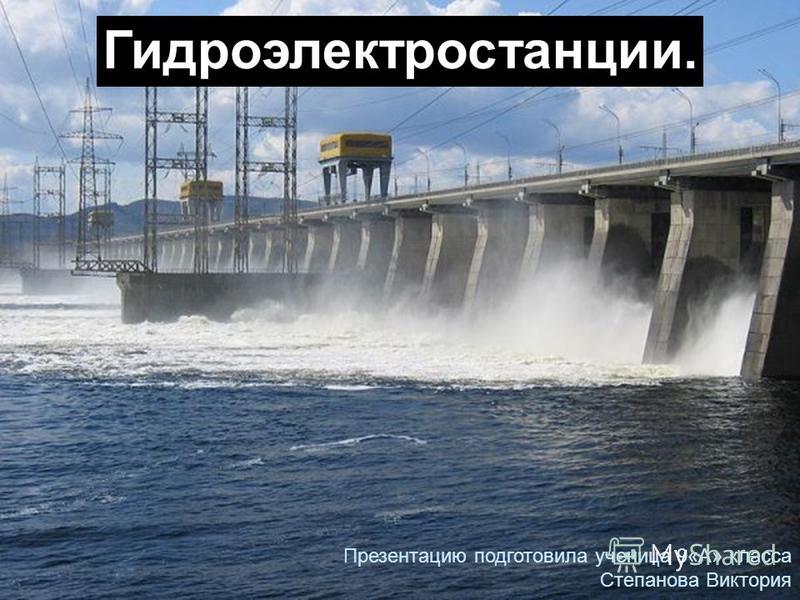

1 Гидроэлектростанции. Презентацию подготовила ученица 9«А» класса Степанова Виктория

2 Гидроэлектростанция (ГЭС) электростанция, использующая в качестве источника энергии энергию водных масс в русловых водотоках и приливных движениях. Гидроэлектростанции обычно строят на реках, сооружая плотины и водохранилища. Для эффективного производства электроэнергии на ГЭС необходимы два основных фактора: гарантированная обеспеченность водой круглый год и возможно большие уклоны реки, благоприятствуют гидростроительству каньонообразные виды рельефа.

3 Типы ГЭС. Плотинные Русловые Приплотинные Деривационные Гидроаккумулирующие Приливные Волновые и на морских течениях.

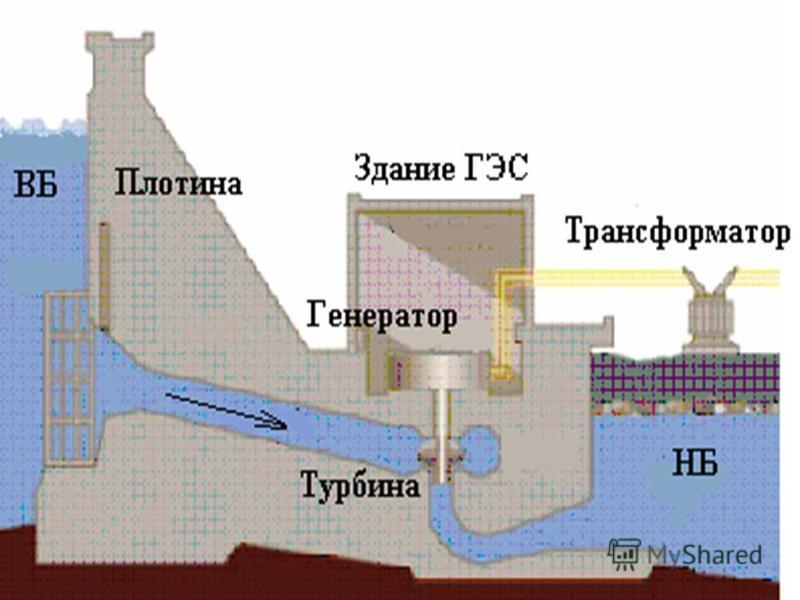

4 Схема ГЭС

5

6 Принцип работы ГЭС. Принцип работы ГЭС достаточно прост. Цепь гидротехнических сооружений обеспечивает необходимый напор воды, поступающей на лопасти гидротурбины, которая приводит в действие генераторы, вырабатывающие электроэнергию. Необходимый напор воды образуется посредством строительства плотины, и как следствие концентрации реки в определённом месте, или деривацией естественным потоком воды. В некоторых случаях для получения необходимого напора воды используют совместно и плотину, и деривацию. Непосредственно в самом здании гидроэлектростанции располагается всё энергетическое оборудование. В зависимости от назначения, оно имеет своё определённое деление. В машинном зале расположены гидроагрегаты, непосредственно преобразующие энергию потока воды в электрическую энергию. Есть ещё всевозможное дополнительное оборудование, устройства управления и контроля над работой ГЭС, трансформаторная станция, распределительные устройства и многое другое.

7 Особенности ГЭС. Стоимость электроэнергии на российских ГЭС более чем в два раза ниже, чем на тепловых электростанциях. Турбины ГЭС допускают работу во всех режимах от нулевой до максимальной мощности и позволяют плавно изменять мощность при необходимости, выступая в качестве регулятора выработки электроэнергии. Сток реки является возобновляемым источником энергии. Строительство ГЭС обычно более капиталоёмкое, чем тепловых станций. Часто эффективные ГЭС более удалены от потребителей, чем тепловые станции. Водохранилища часто занимают значительные территории, но примерно с 1963 г. начали использоваться защитные сооружения (Киевская ГЭС), которые ограничивали площадь водохранилища, и, как следствие, ограничивали площадь затопляемой поверхности (поля, луга, посёлки). Плотины зачастую изменяют характер рыбного хозяйства, поскольку перекрывают путь к нерестилищам проходным рыбам, однако часто благоприятствуют увеличению запасов рыбы в самом водохранилище и осуществлению рыбоводства. Водохранилища ГЭС, с одной стороны, улучшают судоходство, но с другой требуют применения шлюзов для перевода судов с одного бьефа на другой. Водохранилища делают климат более умеренным. Работа не сопровождается вредными выбросами в атмосферу.

8 Гидроэнергия. Гидроэнергия энергия, сосредоточенная в потоках водных масс в русловых водотоках и приливных движениях. Чаще всего используется энергия падающей воды. Для повышения разности уровней воды, особенно в нижних течениях рек, сооружаются плотины. Первый широко используемый для технологических целей вид энергии. До середины XIX века для этого применялись водяные колёса, преобразующие энергию движущейся воды в механическую энергию вращающегося вала. Позднее появились более быстроходные и эффективные гидротурбины. До конца XIII века энергия вращающегося вала использовалась непосредственно, например для размола зерна на водяных мельницах или для приведения в действие кузнечных мехов и молота. Сейчас практически вся механическая энергия, создаваемая гидротурбинами, преобразуется в электроэнергию.

9
