1 1 Перспективные технологии комплексного использования отходов: экономика и экология Перспективные технологии комплексного использования отходов: экономика и экология В. М. ЗАЙЧЕНКО

2 2 Прогноз масштабов использования ВИЭ в Европе

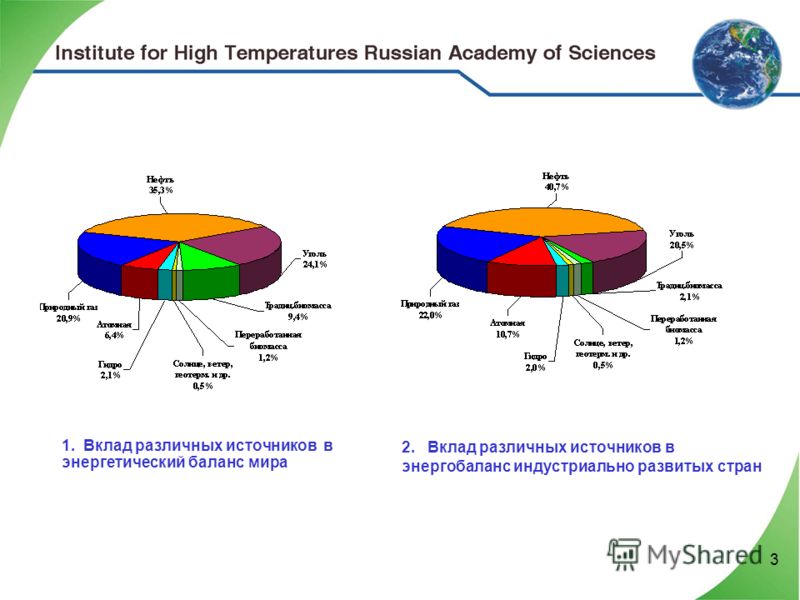

3 3 1. Вклад различных источников в энергетический баланс мира 2. Вклад различных источников в энергобаланс индустриально развитых стран

4 4 Динамика производства биодизеля на крупных и средних предприятиях США.

5 5 Относительная стоимость топлива в США (на единицу теплотворной способности)

6 6 Распределение мировых запасов торфа

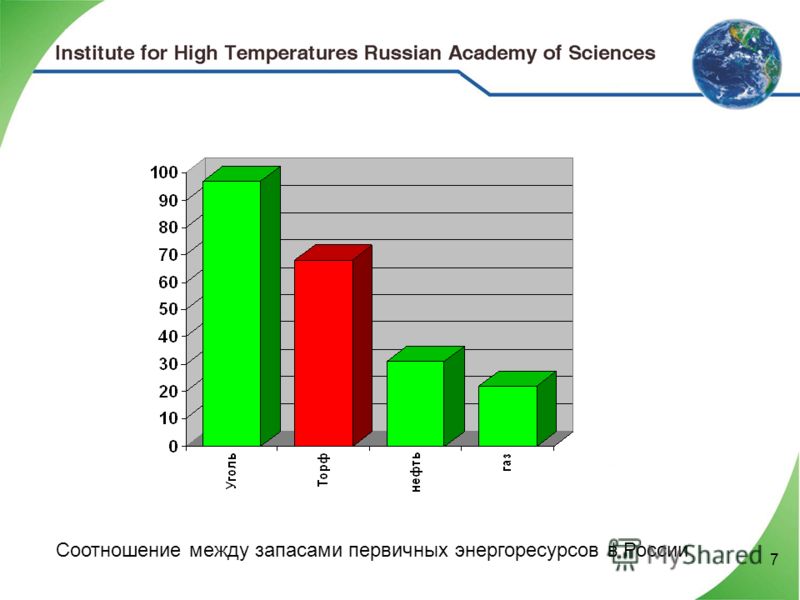

7 7 Соотношение между запасами первичных энергоресурсов в России

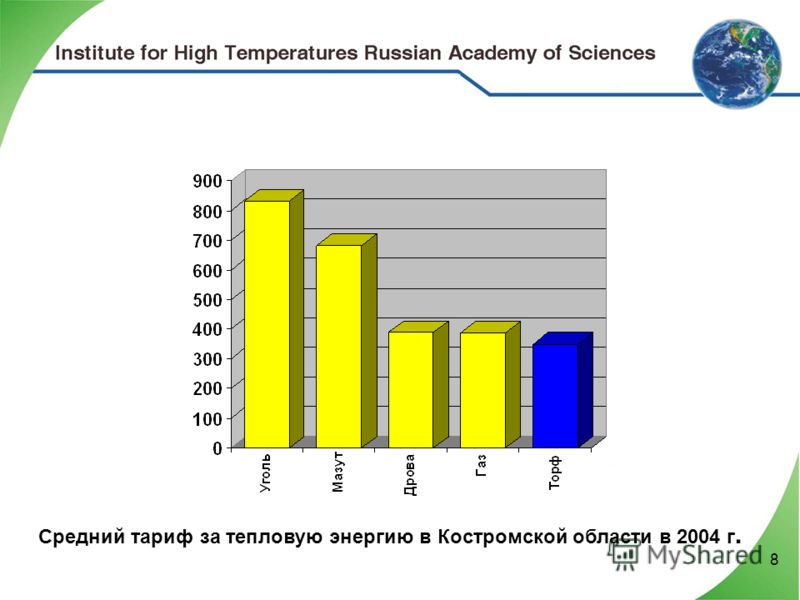

8 8 Средний тариф за тепловую энергию в Костромской области в 2004 г.

9 9 Термическое разложение природного газа в пористой углеродной среде CH 4 H2H2 C Пироуглерод tº

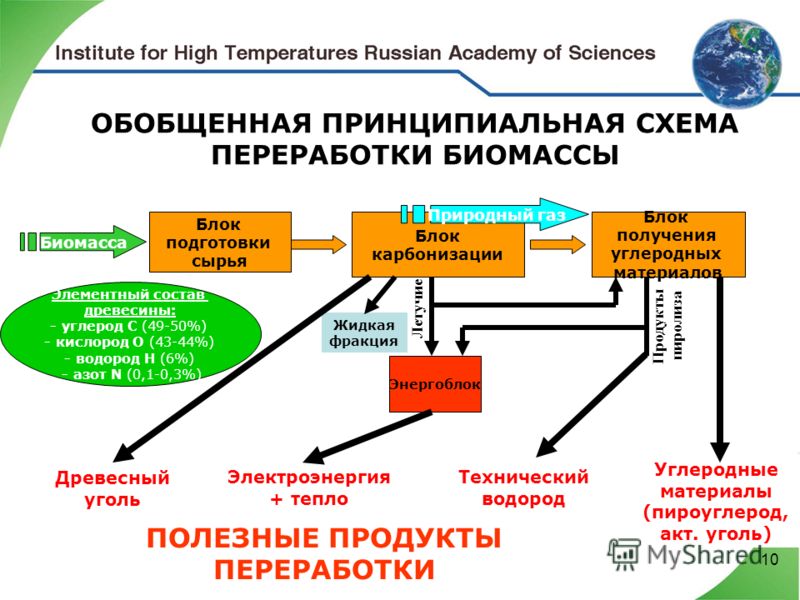

10 10 Углеродные материалы (пироуглерод, акт. уголь) Элементный состав древесины: - углерод С (49-50%) - кислород О (43-44%) - водород H (6%) - азот N (0,1-0,3%) ОБОБЩЕННАЯ ПРИНЦИПИАЛЬНАЯ СХЕМА ПЕРЕРАБОТКИ БИОМАССЫ Блок подготовки сырья Блок карбонизации Блок получения углеродных материалов Энергоблок ПОЛЕЗНЫЕ ПРОДУКТЫ ПЕРЕРАБОТКИ Древесный уголь Электроэнергия + тепло Жидкая фракция Технический водород Природный газ Продукты пиролиза Летучие Биомасса

11 11

12 12 Изменение относительной массы образца в процессе гетерогенного пиролиза метана и содержание водорода в газовой смеси на выходе из реактора

13 13

14 14 Характеристики композитного углеродного материала, полученного путем переработки древесных отходов и природного газа Летучие,% 1,04 Зола, % 1,23 Влажность,% 0,24 Сера, % 0,02 C, % 96,0 - 98,0 H, % 0,22 Калорийность, МДж/кг 32,95 Плотность, г/cм3 0,76 -1,0 Состав газообразных продуктов реакции: СН 4 – 78-80%, остальное – неразложившийся метан

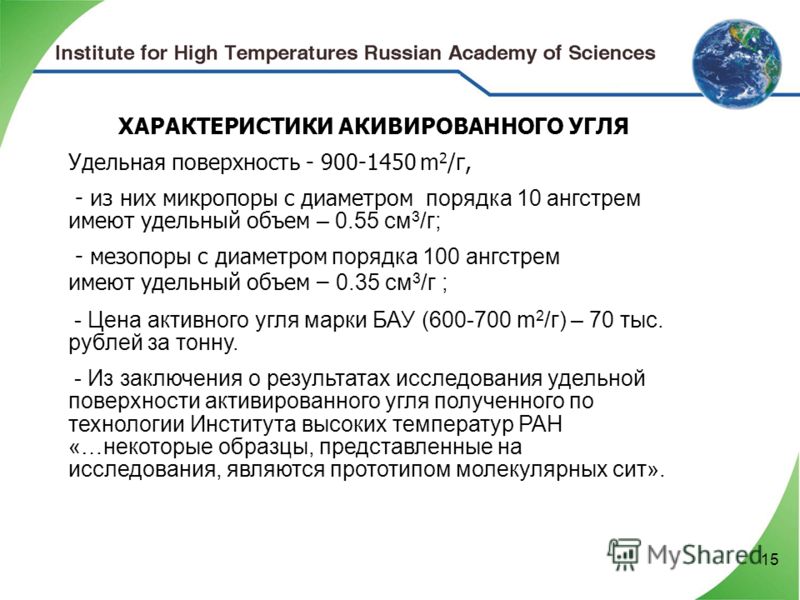

15 15 ХАРАКТЕРИСТИКИ АКИВИРОВАННОГО УГЛЯ Удельная поверхность m 2 /г, - из них микропоры с диаметром порядка 10 ангстрем имеют удельный объем – 0.55 см 3 /г; - мезопоры с диаметром порядка 100 ангстрем имеют удельный объем – 0.35 см 3 /г ; - Цена активного угля марки БАУ ( m 2 /г) – 70 тыс. рублей за тонну. - Из заключения о результатах исследования удельной поверхности активированного угля полученного по технологии Института высоких температур РАН «…некоторые образцы, представленные на исследования, являются прототипом молекулярных сит».

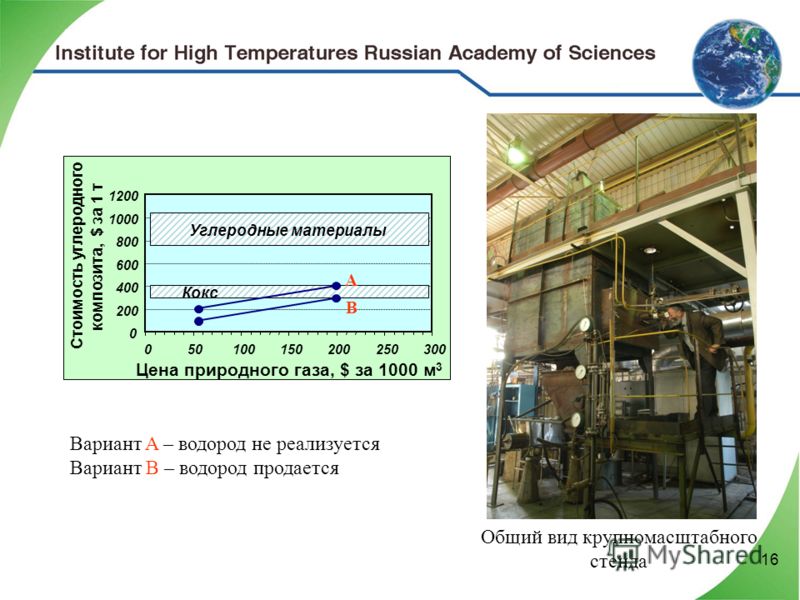

16 16 Общий вид крупномасштабного стенда Цена природного газа, $ за 1000 м 3 Стоимость углеродного композита, $ за 1 т Углеродные материалы A B Кокс Вариант A – водород не реализуется Вариант B – водород продается

17 17 Сравнение суммарных выбросов СО 2 в атмосферу, а также их составляющих по отдельным процессам для предлагаемой и альтернативной технологий.

18 18 Газопоршневая установка в составе стенда

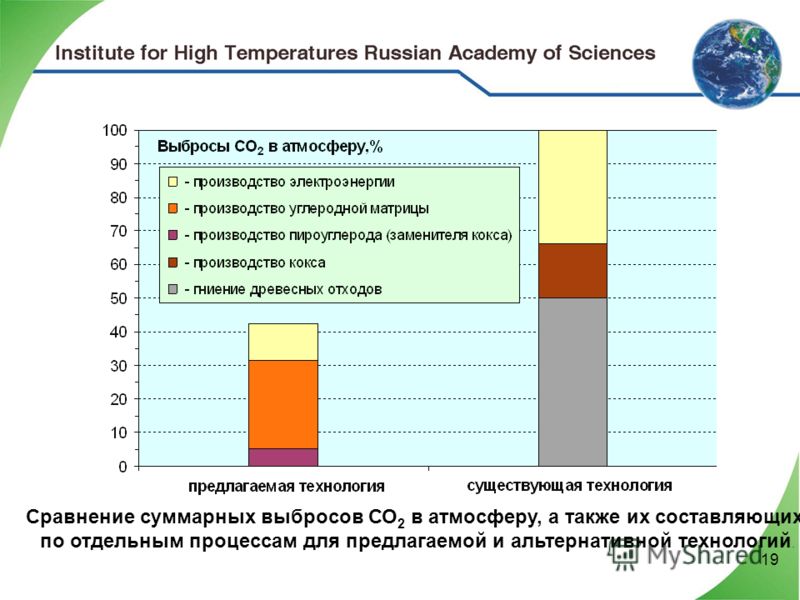

19 19 Сравнение суммарных выбросов СО 2 в атмосферу, а также их составляющих по отдельным процессам для предлагаемой и альтернативной технологий.

20 20 Спасибо за внимание
