Коммуникация – это общение, передача информации от человека к человеку. Телекоммуникация – это обмен информацией на расстоянии с помощью компьютера. Информация. - презентация

1

2 Коммуникация – это общение, передача информации от человека к человеку. Телекоммуникация – это обмен информацией на расстоянии с помощью компьютера. Информация передаётся от источника к приёмнику посредством канала связи или канала обмена информацией. Отправитель информации (источник) Получатель информации (приёмник) Получатель информации (приёмник) Канал обмена информацией (связи) Основной характеристикой каналов передачи информации является пропускная способность – это количество информации, которое может передаваться в единицу времени. среда для передачи информации

3 Пропускная способность каналов различной физической природы передачи информации: кабельные каналы используются обычно внутри зданий и обеспечивают скорость передачи от 10 Мбит/с или 1000 Мбит/с; беспроводные каналы (типа Wi-Fi) могут обеспечивать пропускную способность до 54 Мбит/с; радиоканалы (в пределах прямой видимости) могут обеспечивать скорость передачи до 2 Мбит/с; оптоволоконные каналы могут иметь протяженность сотни и тысячи километров и обеспечивать пропускную способность в широком диапазоне: от 1 Мбит/с до 20 Гбит/с. Соотношение единиц измерения пропускной способности канала. 1 байт/с = 2 3 бит/с = 8 бит/с; 1 Кбит/с = 2 10 бит/с = 1024 бит/с; 1 Мбит/с = 2 10 Кбит/с = 1024 Кбит/с; 1 Гбит/с = 2 10 Мбит/с = 1024 Мбит/с.

4 Кабельные системы витая пара коаксиальный кабель оптоволоконный кабель витая пара состоит из двух изолированных проводов, свитых между собой; скручивание проводов уменьшает влияние внешних электромагнитных полей на передаваемые сигналы; самый дешёвый тип кабеля, скорость передачи информации 0,25–1 Мбит/сек; коаксиальный кабель отличается более высокой механической прочностью, помехозащищённостью и обеспечивает скорость передачи информации 10–50 Мбит/сек; оптоволоконный кабель идеальная передающая среда, он не подвержен действию электромагнитных полей, скорость передачи информации более 50 Мбит/cек.

5

6 Компьютерная сеть Компьютерная сеть система двух или более компьютеров, связанных каналами передачи информации. Сети предоставляют пользователям возможность не только быстрого обмена информацией, но и совместной работы на принтерах и других периферийных устройствах, и даже одновременной обработки документов. Классификация сетей Все многообразие компьютерных сетей можно классифицировать по группе признаков: территориальная распространенность; ведомственная принадлежность; скорость передачи информации; тип среды передачи;

7 Классификация компьютерных сетей КОМПЬЮТЕРНЫЕ СЕТИ локальные региональные глобальные

8 Классификация компьютерных сетей ведомственные государственные семейные корпоративные международные домовые КОМПЬЮТЕРНЫЕ СЕТИ

9 Классификация компьютерных сетей КОМПЬЮТЕРНЫЕ СЕТИ низкоскоростные (до 10 Мбит/с) низкоскоростные (до 10 Мбит/с) среднескоростные (до 100 Мбит/с) среднескоростные (до 100 Мбит/с) высокоскоростные (свыше 100 Мбит/с) высокоскоростные (свыше 100 Мбит/с)

10 Классификация компьютерных сетей коаксиальные на витой паре оптоволоконные по радиоканалам (Wi-Fi, BlueTooth) по радиоканалам (Wi-Fi, BlueTooth) в инфракрасном диапазоне телефонные бытовые электрические КОМПЬЮТЕРНЫЕ СЕТИ

11 Локальная вычислительная сеть Локальная сеть объединяет компьютеры, установленные в одном помещении (например, школьный компьютерный класс, состоящий из 812 компьютеров) или в одном здании (например, в здании школы могут быть объединены в локальную сеть несколько десятков компьютеров, установленных в различных предметных кабинетах). Локальная вычислительная сеть, ЛВС ( англ. Local Area Network, LAN ) компьютерная сеть, покрывающая относительно небольшую территорию. Для подключения компьютеров необходимо: сетевые карты для каждого компьютера (сетевой адаптер); соединительные кабели (чаще всего); сетевое программное обеспечение.

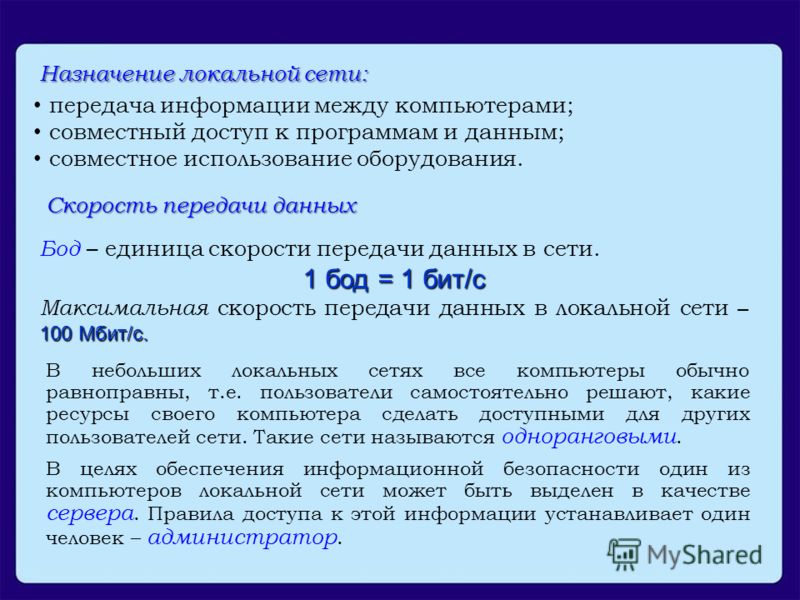

12 Назначение локальной сети: передача информации между компьютерами; совместный доступ к программам и данным; совместное использование оборудования. Скорость передачи данных Бод – единица скорости передачи данных в сети. 1 бод = 1 бит/с 100 Мбит/с. Максимальная скорость передачи данных в локальной сети – 100 Мбит/с. В небольших локальных сетях все компьютеры обычно равноправны, т.е. пользователи самостоятельно решают, какие ресурсы своего компьютера сделать доступными для других пользователей сети. Такие сети называются одноранговыми. В целях обеспечения информационной безопасности один из компьютеров локальной сети может быть выделен в качестве сервера. Правила доступа к этой информации устанавливает один человек – администратор.

13 Региональные компьютерные сети Локальные сети не позволяют обеспечить совместный доступ к информации пользователям, находящимся, например, в различных частях города. На помощь приходят региональные сети, объединяющие компьютеры в пределах одного региона (города, страны, континента). Региональная сеть – компьютерная сеть в пределах одного региона. Глобальная вычислительная сеть Глобальная вычислительная сеть ГВС (англ. Wide Area Network, WAN) представляет собой компьютерную сеть, охватывающую большие территории и включающую в себя десятки и сотни тысяч компьютеров. ГВС служат для объединения разрозненных сетей так, чтобы пользователи и компьютеры, где бы они ни находились, могли взаимодействовать со всеми остальными участниками глобальной сети. Лучшим примером ГВС является Интернет, но существуют и другие сети.

14 Топология сети Топология – общая схема соединения компьютеров в сети Существует множество способов соединения сетевых устройств, из них можно выделить четыре базовых топологии: шина, кольцо, звезда и ячеистая топология. Остальные способы являются комбинациями базовых. Локальные сети чаще всего могут иметь топологию «шина» или «звезда». шина звезда кольцо ячеистая топология

15 Топология сети Топология типа Шина, представляет собой общий кабель (называемый шина или магистраль), к которому подсоединены все рабочие станции. Звезда базовая топология компьютерной сети, в которой все компьютеры сети присоединены к центральному узлу (хаб). Кольцо базовая топология компьютерной сети, в которой рабочие станции подключены последовательно друг к другу, образуя замкнутую сеть. Ячеистая топология соединяет каждую рабочую станцию сети со всеми другими рабочими станциями этой же сети.
