2 - повышения качества и надежности оперативно- диспетчерского управления - организации централизованного контроля за выработкой и учетом потребления энергоресурсов - увеличения функциональных возможностей - гибкой интеграции в систему разнородных АСУ ТП и автоматизированных систем учета энергоресурсов - расширения круга пользователей системы за счет подключения к ЛВС и распределенной обработки данных - обеспечения обмена информацией с автоматизированной системой производственно- хозяйственной деятельности - реализации подсистемы коммерческого учета энергоресурсов Цели создания АСОДУ

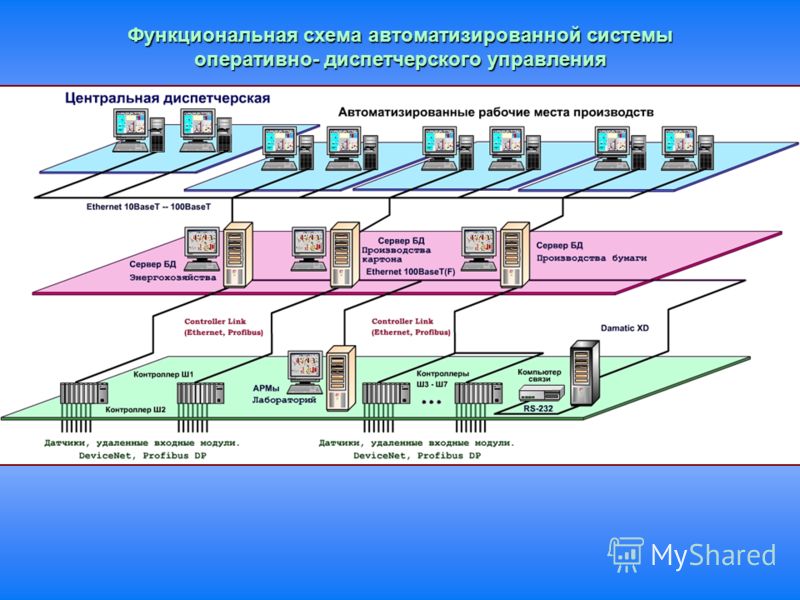

3 Функциональная схема автоматизированной системы оперативно- диспетчерского управления

4 Уровень контроллеров опрос датчиков с заданным интервалом времени; контроль на достоверность; диагностика неисправностей измерительных каналов и диагностика связи; накопление данных в случае отсутствия связи с сервером до 96 часов и последующая их передача в сервер при восстановлении связи. Уровень серверов прием данных с контроллеров; нормализация параметров в соответствии с установленными шкалами; контроль нарушений параметрами технологических и аварийных границ; проверка достоверности поступающей информации; восстановление информации в системе при сбоях/остановах сервера. синхронизация своих часов и подключенных к данному серверу контроллеров с единым временем в системе; решение расчетных задач,таких как: Перечень решаемых задач на каждом уровне

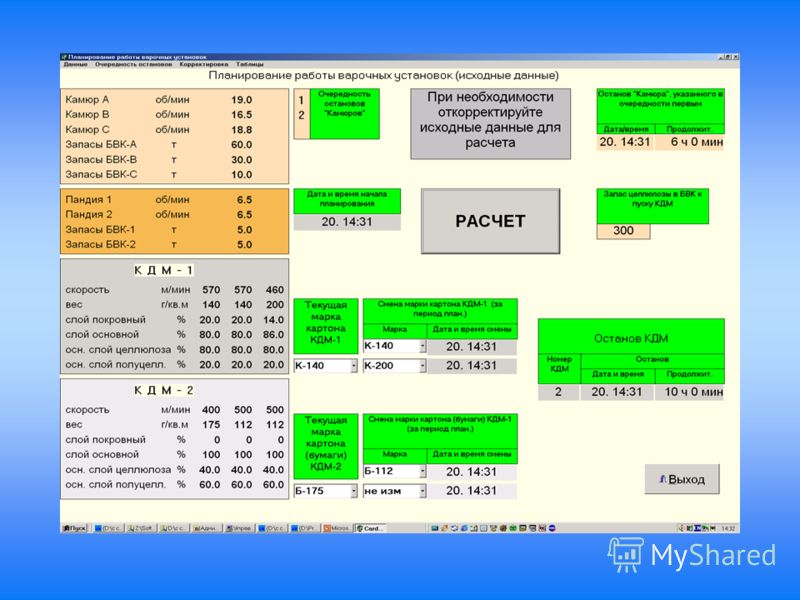

5 Расчетные задачи -контроль и учет выработки и отпуска энергоносителей источниками энергоснабжения комбината; -контроль и учет отпуска от источников энергоснабжения и распределения по производствам топливно-энергетических ресурсов (ТЭР); -контроль выполнения диспетчерского графика перетока электроэнергии в часы утреннего и вечернего максимума; -контроль и учет баланса топливно энергетичских ресурсов по подразделениям комбината; -контроль выполнения графика теплофикации; -контроль и учет загрузки турбин; -контроль работы оборудования

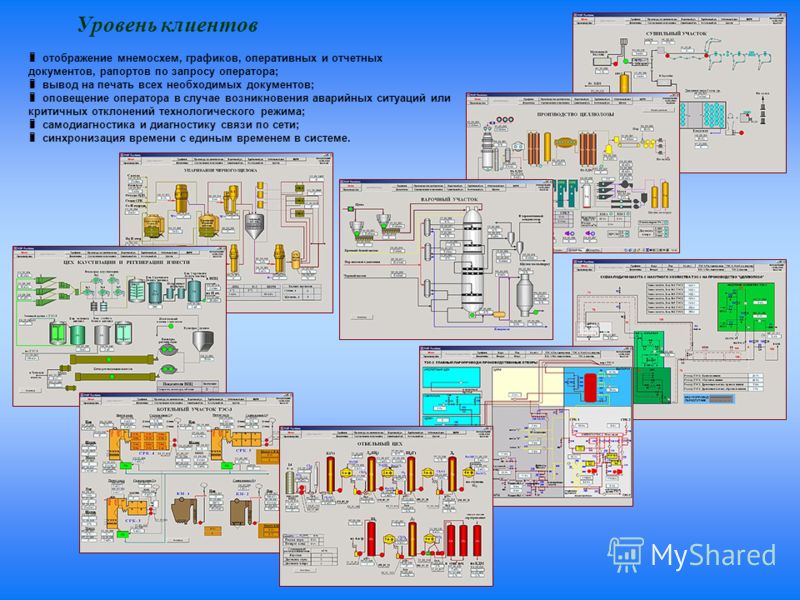

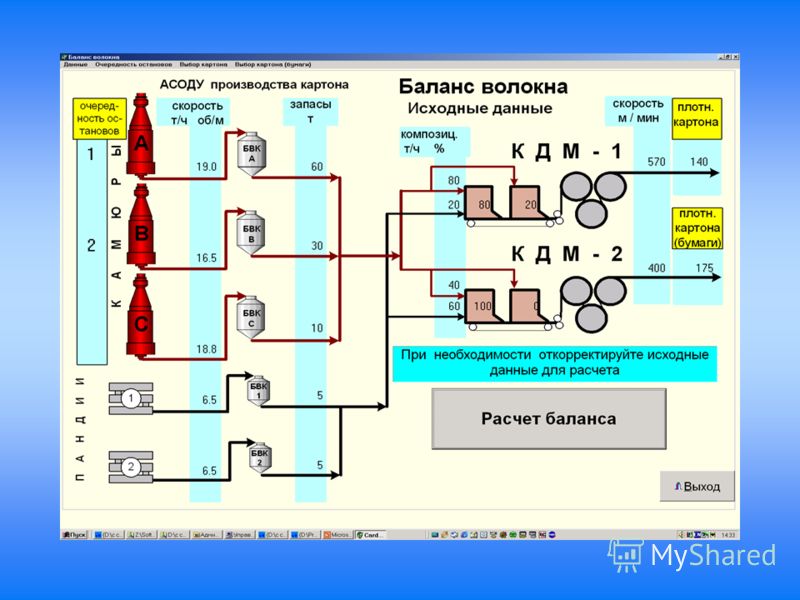

6 отображение мнемосхем, графиков, оперативных и отчетных документов, рапортов по запросу оператора; вывод на печать всех необходимых документов; оповещение оператора в случае возникновения аварийных ситуаций или критичных отклонений технологического режима; самодиагностика и диагностику связи по сети; синхронизация времени с единым временем в системе. Уровень клиентов

7

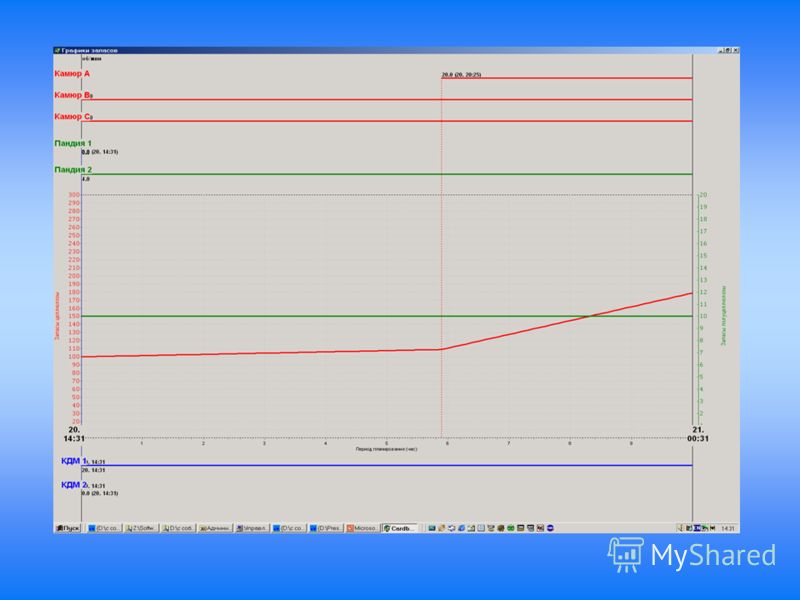

8 Формирование графиков

9 Формирование отчетов

10

11

12 Центральная диспетчерская АСОДУ

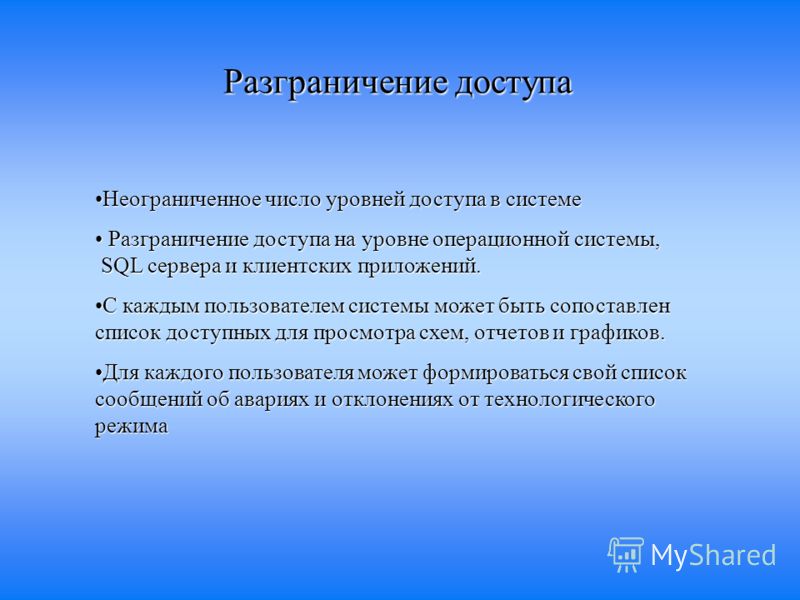

13 Разграничение доступа Разграничение доступа Неограниченное число уровней доступа в системеНеограниченное число уровней доступа в системе Разграничение доступа на уровне операционной системы, SQL сервера и клиентских приложений. Разграничение доступа на уровне операционной системы, SQL сервера и клиентских приложений. С каждым пользователем системы может быть сопоставлен список доступных для просмотра схем, отчетов и графиков.С каждым пользователем системы может быть сопоставлен список доступных для просмотра схем, отчетов и графиков. Для каждого пользователя может формироваться свой список сообщений об авариях и отклонениях от технологического режимаДля каждого пользователя может формироваться свой список сообщений об авариях и отклонениях от технологического режима

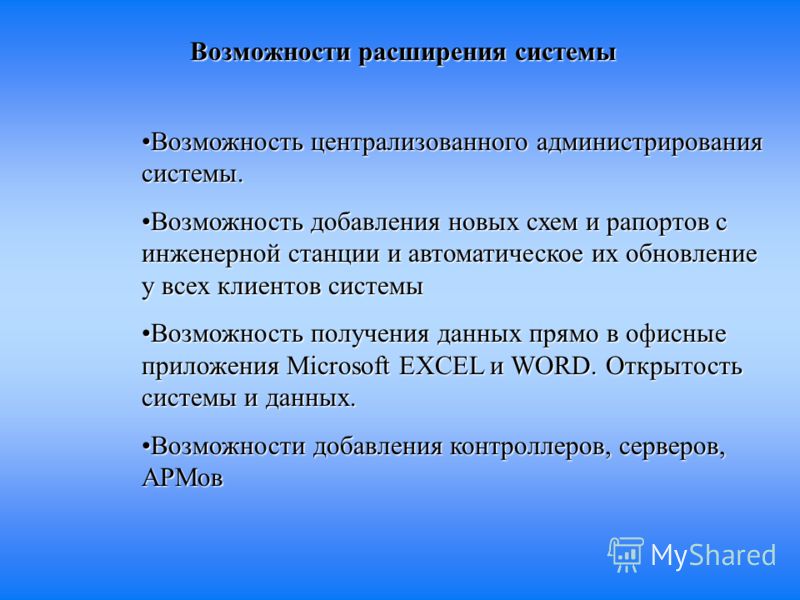

14 Возможности расширения системы Возможность централизованного администрирования системы.Возможность централизованного администрирования системы. Возможность добавления новых схем и рапортов с инженерной станции и автоматическое их обновление у всех клиентов системыВозможность добавления новых схем и рапортов с инженерной станции и автоматическое их обновление у всех клиентов системы Возможность получения данных прямо в офисные приложения Microsoft EXCEL и WORD. Открытость системы и данных.Возможность получения данных прямо в офисные приложения Microsoft EXCEL и WORD. Открытость системы и данных. Возможности добавления контроллеров, серверов, АРМовВозможности добавления контроллеров, серверов, АРМов
