XIII Областной научный форум «Шаг в будущее-2010» Автор: Пелымский Пётр Александрович, Автор: Пелымский Пётр Александрович, г. Тюмень, МАОУ СОШ 44, 6 класс. - презентация

1 XIII Областной научный форум «Шаг в будущее-2010» Автор: Пелымский Пётр Александрович, Автор: Пелымский Пётр Александрович, г. Тюмень, МАОУ СОШ 44, 6 класс Научный руководитель: Пелымская Людмила Анатольевна, преподаватель физики МАОУ СОШ 44 преподаватель физики МАОУ СОШ 44

2 Цель исследования: определить, получается ли при использовании энергосберегающих ламп обещанный энергетический и экономический эффект. Цель исследования: определить, получается ли при использовании энергосберегающих ламп обещанный энергетический и экономический эффект. Задачи: Задачи: Познакомиться с видами энергосберегающих ламп, их устройством и принципом действия. Познакомиться с видами энергосберегающих ламп, их устройством и принципом действия. Рассчитать экономию электроэнергии и денежных затрат ожидаемую и реальную. Рассчитать экономию электроэнергии и денежных затрат ожидаемую и реальную. Оценить эффективность использования энергосберегающих ламп. Оценить эффективность использования энергосберегающих ламп.

3 Объект изучения: энергосберегающие лампы; Объект изучения: энергосберегающие лампы; Предмет – энергетические и денежные затраты при использовании энергосберегающих ламп. Предмет – энергетические и денежные затраты при использовании энергосберегающих ламп. Методы исследования: Методы исследования: Сравнение; Сравнение; Анализ; Анализ; Оценочный метод; Оценочный метод; Визуализация. Визуализация.

4 Этапы работы I этап: организационный. II этап: сбор информации. III этап: расчёт и оценка экономии электроэнергии.

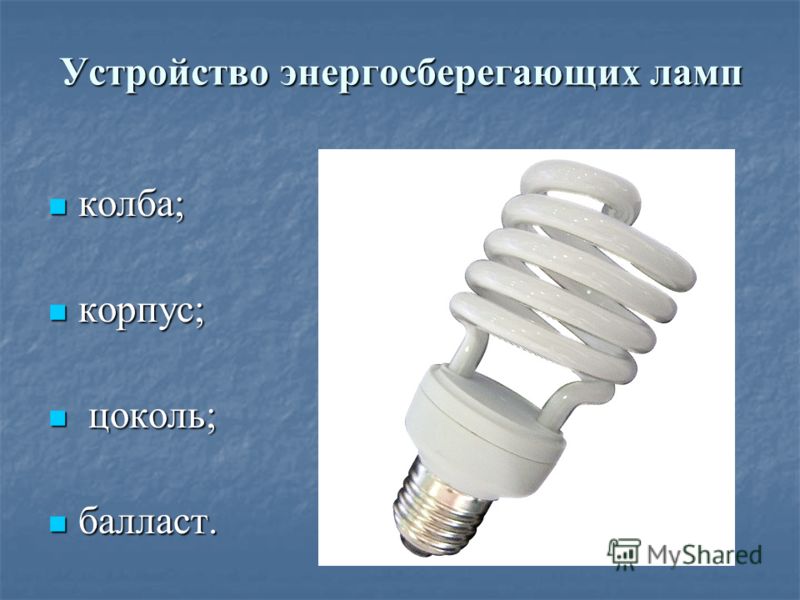

5 Устройство энергосберегающих ламп колба; колба; корпус; корпус; цоколь; цоколь; балласт. балласт.

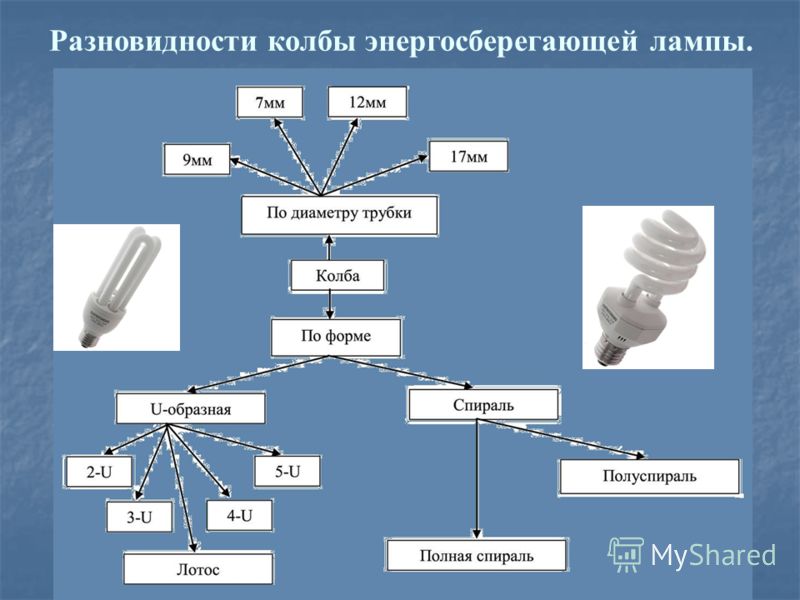

6 Разновидности колбы энергосберегающей лампы.

7 Принципиальная схема люминесцентной лампы

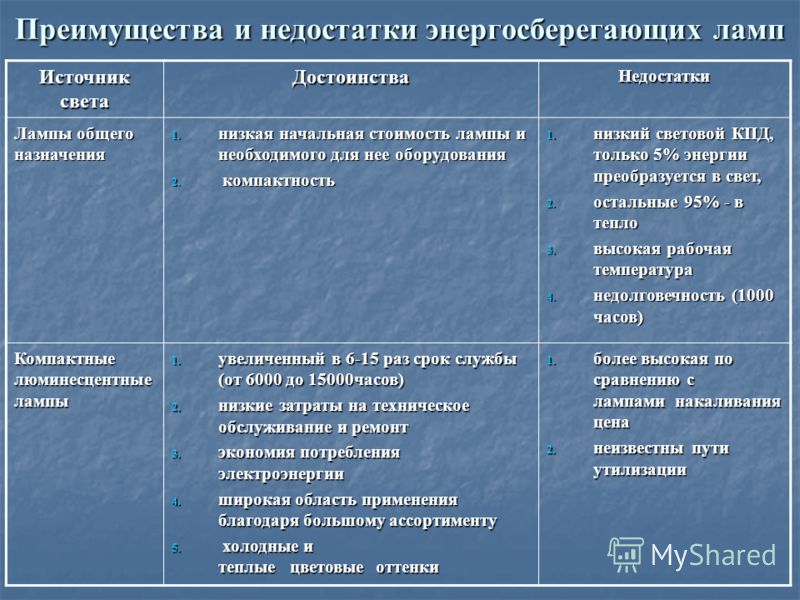

8 Преимущества и недостатки энергосберегающих ламп Источник света ДостоинстваНедостатки Лампы общего назначения 1. низкая начальная стоимость лампы и необходимого для нее оборудования 2. компактность 1. низкий световой КПД, только 5% энергии преобразуется в свет, 2. остальные 95% - в тепло 3. высокая рабочая температура 4. недолговечность (1000 часов) Компактные люминесцентные лампы 1. увеличенный в 6-15 раз срок службы (от 6000 до 15000часов) 2. низкие затраты на техническое обслуживание и ремонт 3. экономия потребления электроэнергии 4. широкая область применения благодаря большому ассортименту 5. холодные и теплые цветовые оттенки 1. более высокая по сравнению с лампами накаливания цена 2. неизвестны пути утилизации

9 Энергосберегающих и обычных ламп в инфракрасном диапазоне. Цифрой 1 обозначена лампа накаливания 100 Вт. Ее температура около 120 °С. Цифрой 1 обозначена лампа накаливания 100 Вт. Ее температура около 120 °С. Цифрой 2 обозначена лампа накаливания 25 Вт. Ее температура около 50 °С. Цифрой 2 обозначена лампа накаливания 25 Вт. Ее температура около 50 °С. Цифрой 3 обозначена сберегающая лампа 20 Вт. Ее температура около 50 °С. Цифрой 3 обозначена сберегающая лампа 20 Вт. Ее температура около 50 °С. Цифрой 4 обозначена сберегающая лампа 11 Вт. Ее температура около 50 °С. Цифрой 4 обозначена сберегающая лампа 11 Вт. Ее температура около 50 °С.

10 Результаты опроса К 2014 году лампы накаливания будут сняты с производства и исчезнут из продажи Экономический эффект при использовании энергосберегающих ламп

11 Электрическая мощность потребляемая лампами Количество ламп Потребляемая мощность, Вт До замены ламп После замены ламп 1 шт Всего Всего Итого

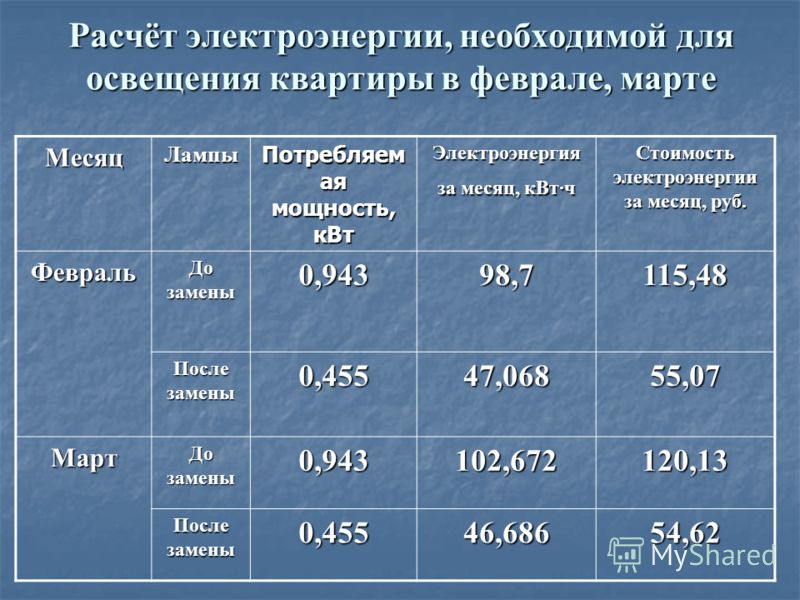

12 Расчёт электроэнергии, необходимой для освещения квартиры в феврале, марте МесяцЛампы Потребляем ая мощность, кВт Электроэнергия за месяц, кВт·ч Стоимость электроэнергии за месяц, руб. Февраль До замены 0,94398,7115,48 После замены 0,45547,06855,07 Март До замены 0,943102,672120,13 После замены 0,45546,68654,62

13 Значения потреблённой энергии в феврале и марте 2009 и 2010 гг. Значения потреблённой энергии в феврале и марте 2009 и 2010 гг. МесяцФевральМарт Год Потреблённая энергия, кВт·ч Стоимость, руб. Потреблённая энергия, кВт·ч Стоимость, руб , , , ,55 Экономия80100,67587,75

14 Как выбрать энергосберегающую лампу Размер. Как правило, энергосберегающие лампы больше по размеру, чем обычные. Поэтому обратите внимание, поместится ли выбранная вами люминесцентная лампочка в ваш светильник. Размер. Как правило, энергосберегающие лампы больше по размеру, чем обычные. Поэтому обратите внимание, поместится ли выбранная вами люминесцентная лампочка в ваш светильник. Мощность.Энергосохраняющие лампы бывают различной мощности: от 3 до 85 Вт. Не верьте надписям на коробке, что 11 Вт заменяет 60 Вт и т.д. (особенно для недорогих китайских ламп) Покупайте лампы большей мощности. Т.е если вы заменяете обычную лампу 80 Вт не берите сберегающую лампу на 20 Вт, возьмете на 23 или 26 Вт (во всяком случае, это касается китайских ламп). Мощность.Энергосохраняющие лампы бывают различной мощности: от 3 до 85 Вт. Не верьте надписям на коробке, что 11 Вт заменяет 60 Вт и т.д. (особенно для недорогих китайских ламп) Покупайте лампы большей мощности. Т.е если вы заменяете обычную лампу 80 Вт не берите сберегающую лампу на 20 Вт, возьмете на 23 или 26 Вт (во всяком случае, это касается китайских ламп). Тип цоколя. Подавляющее большинство люстр, которые подвешиваются к потолку, имеют цоколь Е 27, в небольших светильниках и бра применяют немного меньший по размеру цоколь Е 14. Тип цоколя. Подавляющее большинство люстр, которые подвешиваются к потолку, имеют цоколь Е 27, в небольших светильниках и бра применяют немного меньший по размеру цоколь Е 14. Время включения. По времени включения энергосберегающие лампы можно разделить на две типа. Первый – это энергосберегающие лампы, которые загораются мгновенно (лампы с холодным пуском). Второй тип – это лампы, которые включаются с задержкой (энергосберегающие лампы с мягким стартом). Время включения. По времени включения энергосберегающие лампы можно разделить на две типа. Первый – это энергосберегающие лампы, которые загораются мгновенно (лампы с холодным пуском). Второй тип – это лампы, которые включаются с задержкой (энергосберегающие лампы с мягким стартом). Цвет света. Еще одной уникальной характеристикой энергосохраняющих ламп является их цветовая температура, которая определяет цвет лампы: 2700 К – мягкий белый свет, 4200 К – дневной свет, 6400 К – холодный белый свет. Цвет света. Еще одной уникальной характеристикой энергосохраняющих ламп является их цветовая температура, которая определяет цвет лампы: 2700 К – мягкий белый свет, 4200 К – дневной свет, 6400 К – холодный белый свет.

15 Условия эксплуатации энергосберегающих ламп Вкручивать энергосберегающую лампу дневного света надо за пластиковый корпус, т.к. если вкручивать за стеклянную колбу, можно повредить соединение лампы с корпусом. Вкручивать энергосберегающую лампу дневного света надо за пластиковый корпус, т.к. если вкручивать за стеклянную колбу, можно повредить соединение лампы с корпусом. Энергосберегающие лампы, в основной своей массе, не работают с светорегуляторами (диммерами). Энергосберегающие лампы, в основной своей массе, не работают с светорегуляторами (диммерами). В случаи, если энергосберегающая лампочка получила повреждение или разбилась, необходимо проветрить помещение и убрать осколки. В российских и китайских лампочках при производстве используется жидкая ртуть и при повреждении таких ламп необходимо произвести уборку используя средства защиты для рук и дыхания. В случаи, если энергосберегающая лампочка получила повреждение или разбилась, необходимо проветрить помещение и убрать осколки. В российских и китайских лампочках при производстве используется жидкая ртуть и при повреждении таких ламп необходимо произвести уборку используя средства защиты для рук и дыхания. Энергосберегающие лампы не рекомендуется использовать совместно с датчиками движения, шума или освещенности. Энергосберегающие лампы не рекомендуется использовать совместно с датчиками движения, шума или освещенности. Энергосберегающие лампы не рекомендуется использовать совместно с выключателем с подсветкой. Энергосберегающие лампы не рекомендуется использовать совместно с выключателем с подсветкой.

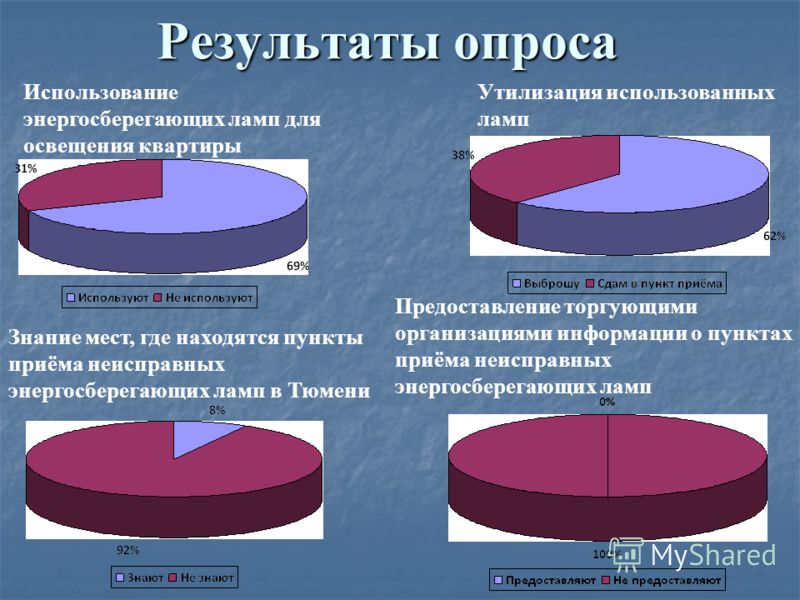

16 Результаты опроса Использование энергосберегающих ламп для освещения квартиры Утилизация использованных ламп Знание мест, где находятся пункты приёма неисправных энергосберегающих ламп в Тюмени Предоставление торгующими организациями информации о пунктах приёма неисправных энергосберегающих ламп

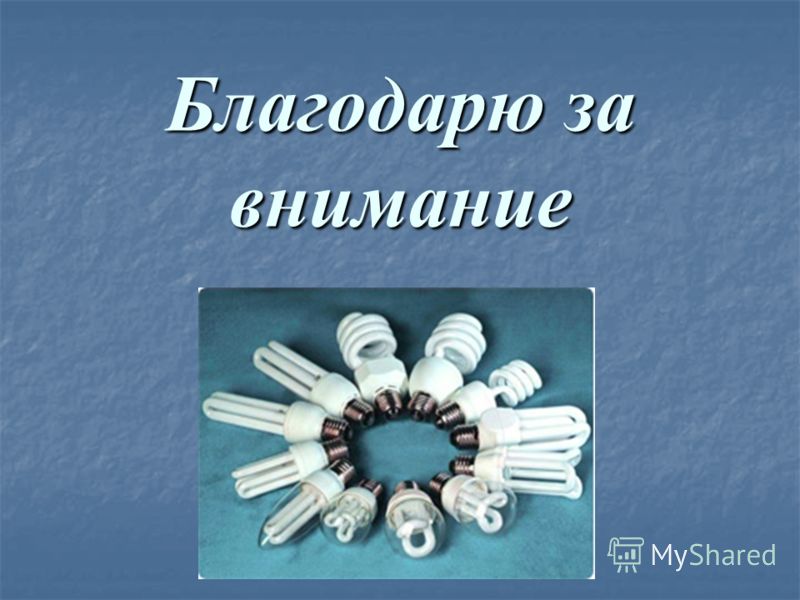

17 Благодарю за внимание
