Подсистема Приток-GSM План доклада: Знакомство с подсистемой, получение общего представления Состав подсистемы: оборудование и ПО Настройка подсистемы: - презентация

1 Подсистема Приток-GSM План доклада: Знакомство с подсистемой, получение общего представления Состав подсистемы: оборудование и ПО Настройка подсистемы: что нужно знать? Новинки подсистемы Планы дальнейшего развития

2 Термины и определения Подсистема Приток-GSM GSMGlobal System for Mobile communications (глобальная система мобильной коммуникации) GPRSGeneral Packet Radio Service (система пакетной передачи данных по сети сотовой связи GSM) SMSShort Message Service (сервис передачи коротких сообщений) ППКОППрибор Приемно-Контрольный Охранно-Пожарный АРМАвтоматизированное Рабочее Место АРМ ДПЦОАвтоматизированное Рабочее Место Дежурного Пульта Централизованной Охраны ОССОператор Сотовой Связи ПЦНПульт Централизованного Наблюдения БМБазовый Модуль Приток-GSM-БМ ПОПрограммное Обеспечение Ключ ТМЭлектронный Идентификатор Touch Memory DS1990 Центр безопасности Организация, осуществляющая охрану имущества и жизни граждан

3 Состав подсистемы Подсистема Приток-GSM ППКОП-011 ППКОП )3 режима работы (SMS, GPRS, CLIP); 2)5 шлейфов ОПС; 3)6 телефонных номеров пользователей; 4)Резервируемое питание (11-01); 5)Настраиваемое время задержки входа; 6)Настраиваемые режимы работы шлейфов; 7)3 силовых ключа (сирена, Охрана, Пожар); 8)2 силовых ключа, для управления дополнительным оборудованием; 9)Подключение внешней клавиатуры ППКОП;

4 Подсистема Приток-GSM Назначение Автономная охрана: Предназначена для организации централизованной либо автономной охраны объектов, квартир, дач, гаражей с передачей извещений по каналам сотовой связи стандарта GSM в режимах: SMS дозвона GPRS ППКОП Приток-А-4(8) исп мобильный телефон собственника Централизованная охрана: ППКОП Приток-А-4(8) исп – 011 (-01) Один Приток-GSM-БМ для обработки SMS 4 Приток-GSM-БМ для обработки звонков: Взятие, Снятие, Тревога, Тест Мобильная ТС (звонок с мобильного) Для режима GPRS Интернет или VPN

5 Подсистема Приток-GSM Автономная охрана

6 Подсистема Приток-GSM Связь с ПЦН в режиме SMS

7 Подсистема Приток-GSM Связь с ПЦН в режиме GPRS GPRS: Включить поддержку GPRS 1 GPRS: TCP-Порт GPRS: Точка доступа ОПСОС inet.bwc.ru GPRS: Внешний IP- адрес для ервера Приток Активация работы GPRS при старте: 0 - нет, 1 - да. Номер порта подключения к Internet Наименование точки доступа ОСС IP-адрес подключения к Internet Параметры ядра в контрольной панели системы

8 Профили операторов сотовой связи Подсистема Приток-GSM

9 Описание конфигурации подключения

10 GSM концентратор Поддержка до 30 ответчиков Подсистема Приток-GSM

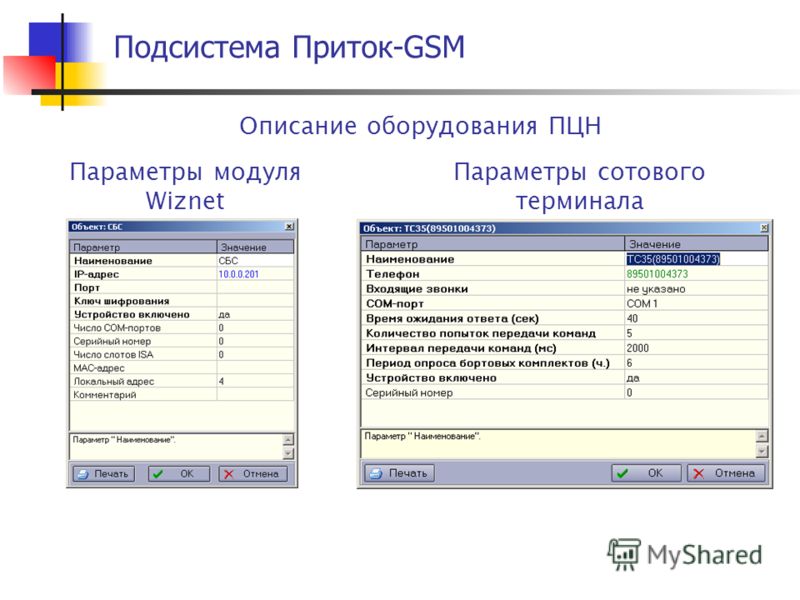

11 Описание оборудования ПЦН Параметры модуля Wiznet Параметры сотового терминала

12 Подсистема Приток-GSM Модуль контроля и управления городским освещением Приток-АСК 1)3 силовых выхода 380 В 10А; 2)Контроль 3х фаз; 3)Контроль включения контакторов; 4)Резервируемое питание; 5)Контроль вскрытия шкафа; 6)Годовой таймер включения; 7)Внутренний подогрев;

13 Подсистема Приток-GSM Экстренная связь «Гражданин – Милиция»

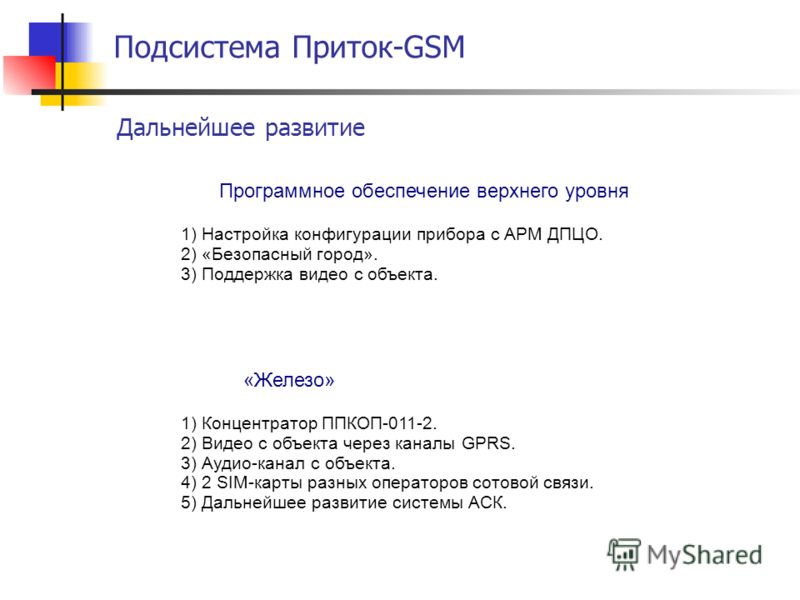

14 Подсистема Приток-GSM Дальнейшее развитие 1) Настройка конфигурации прибора с АРМ ДПЦО. 2) «Безопасный город». 3) Поддержка видео с объекта. Программное обеспечение верхнего уровня «Железо» 1) Концентратор ППКОП ) Видео с объекта через каналы GPRS. 3) Аудио-канал с объекта. 4) 2 SIM-карты разных операторов сотовой связи. 5) Дальнейшее развитие системы АСК.
