Технический рисунок 8 класс. Технический рисунок наглядное изображение предмета, выполненное по правилам аксонометрических проекций без чертежных инструментов. - презентация

1 Технический рисунок 8 класс

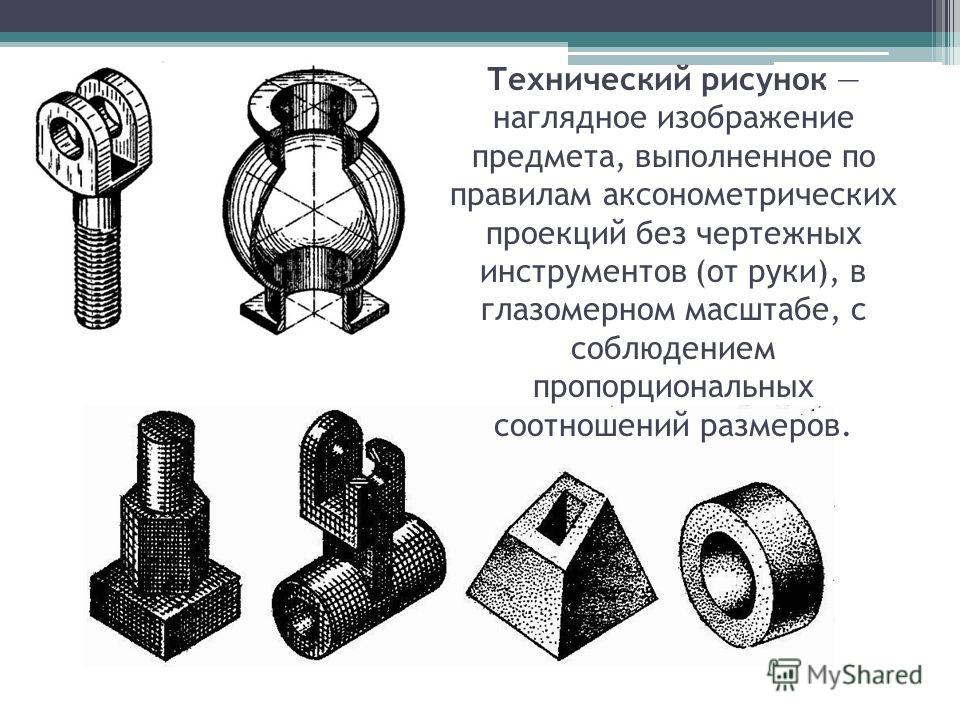

2 Технический рисунок наглядное изображение предмета, выполненное по правилам аксонометрических проекций без чертежных инструментов (от руки), в глазомерном масштабе, с соблюдением пропорциональных соотношений размеров.

3

4 Приемы выявления объема

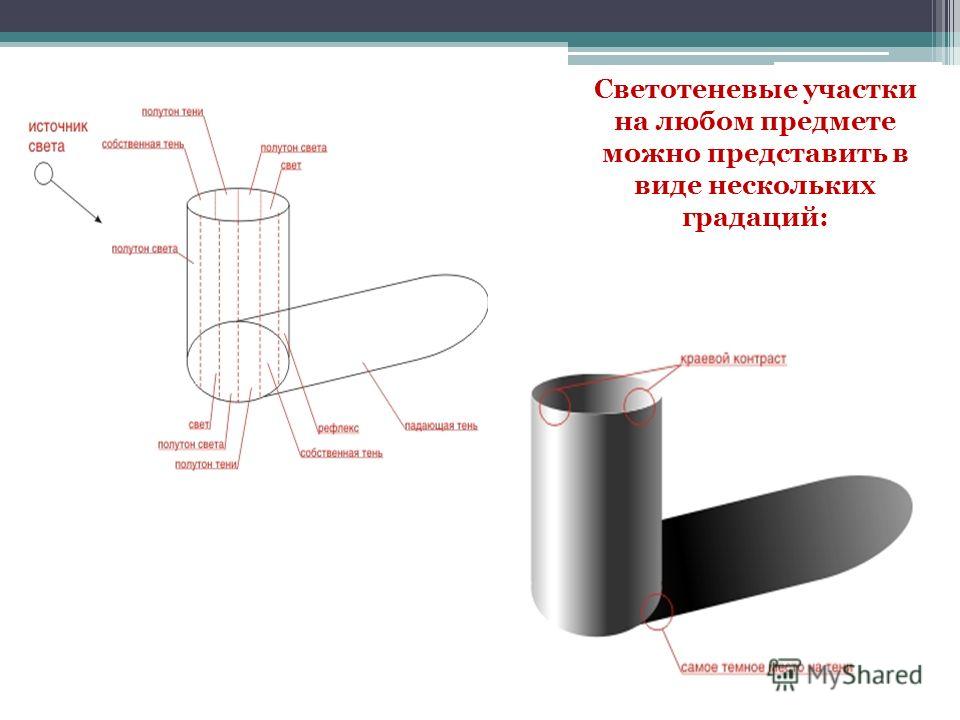

5 Светотеневые участки на любом предмете можно представить в виде нескольких градаций:

6 Свет – это участок поверхности предмета, получающий наибольший поток прямых лучей света. Полутон – участок поверхности предмета, освещенных скользящими лучами света. Полутон делится на полутон света и полутон тени. Тень (собственная тень) – участок поверхности предмета, куда прямые и скользящие лучи света не попадают. Это самый темный участок на поверхности предмета. Блик – бывает на блестящих или лакированных поверхностях, чаще всего на территории света. Рефлекс – участок теневой поверхности предмета, получающий поток отраженных лучей света от окружающих предметов или от поверхности, на которой предмет расположен. Цвет рефлекса зависит от цвета окружающих предметов, а яркость или светлота зависит от характера поверхности предмета: на блестящих объектах рефлексы более светлые и ярче выражены, чем на матовых. Падающая тень – это тень, отбрасываемая объектом на какую-нибудь поверхность. Падающая тень темнее, чем собственная, а наиболее темный участок падающей тени ближе всего к источнику света.

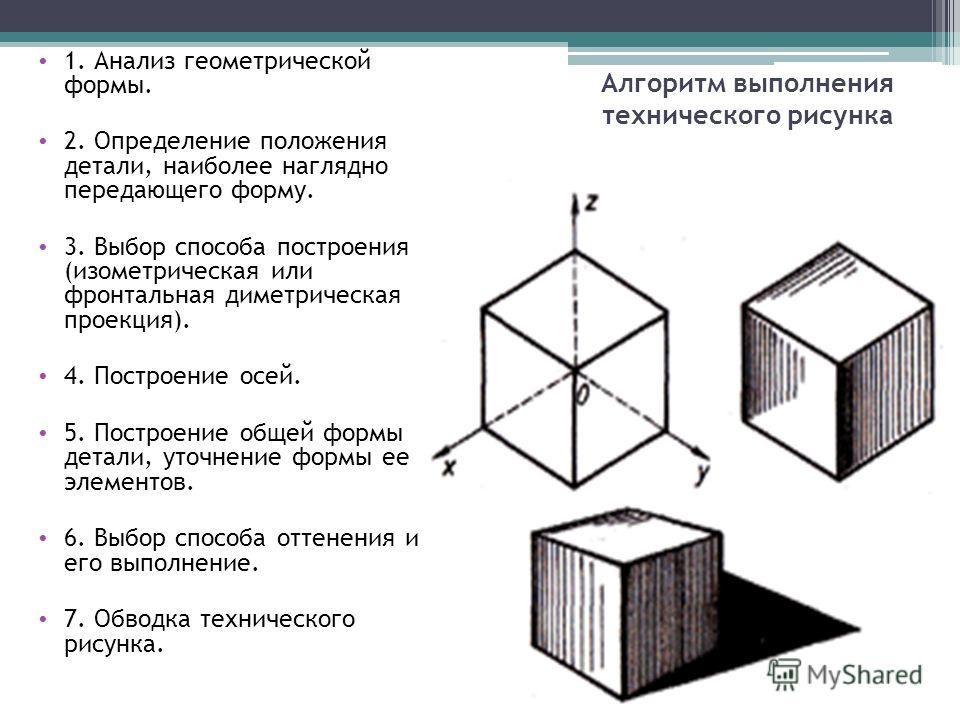

7 Алгоритм выполнения технического рисунка 1. Анализ геометрической формы. 2. Определение положения детали, наиболее наглядно передающего форму. 3. Выбор способа построения (изометрическая или фронтальная диметрическая проекция). 4. Построение осей. 5. Построение общей формы детали, уточнение формы ее элементов. 6. Выбор способа оттенения и его выполнение. 7. Обводка технического рисунка.

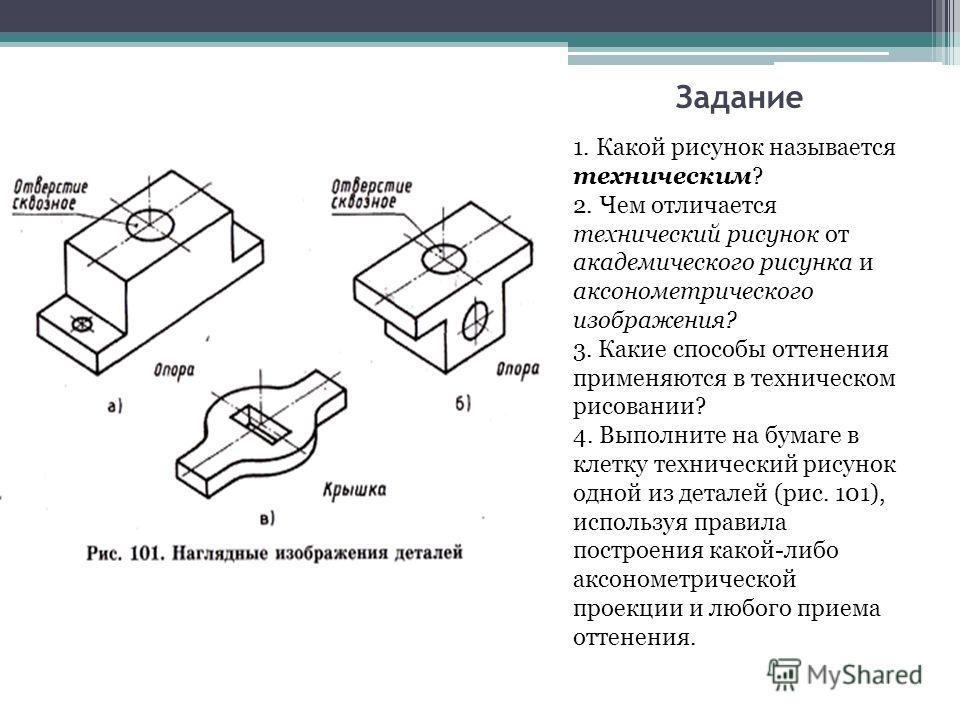

8 Задание 1. Какой рисунок называется техническим? 2. Чем отличается технический рисунок от академического рисунка и аксонометрического изображения? 3. Какие способы оттенения применяются в техническом рисовании? 4. Выполните на бумаге в клетку технический рисунок одной из деталей (рис. 101), используя правила построения какой-либо аксонометрической проекции и любого приема оттенения.

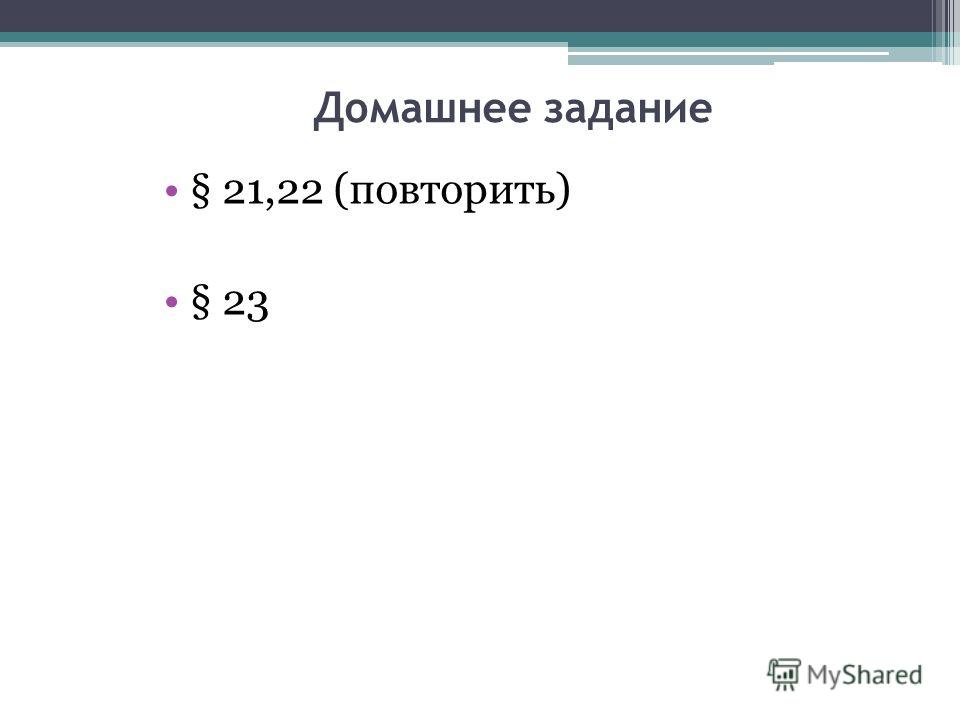

9 Домашнее задание § 21,22 (повторить) § 23
