1 Научно-исследовательский институт транспорта нефти и нефтепродуктов О О О « Н И И Т Н Н » Требования к антикоррозионным покрытиям резервуаров для хранения нефти и светлых нефтепродуктов Ревин Павел Олегович начальник отдела антикоррозионных покрытий к.х.н.

2 РД КТН Правила антикоррозионной защиты резервуаров для хранения нефти и светлых нефтепродуктов -объем и периодичность контроля каждой стадии работ -требования к подготовке поверхности -требования к входному контролю материалов -требования к пооперационному контролю нанесения каждого слоя -требования к контролю отвержденной поверхности -перечень приборов и оборудования для проведения окрасочных работ -перечень приборов контроля качества покрытия.

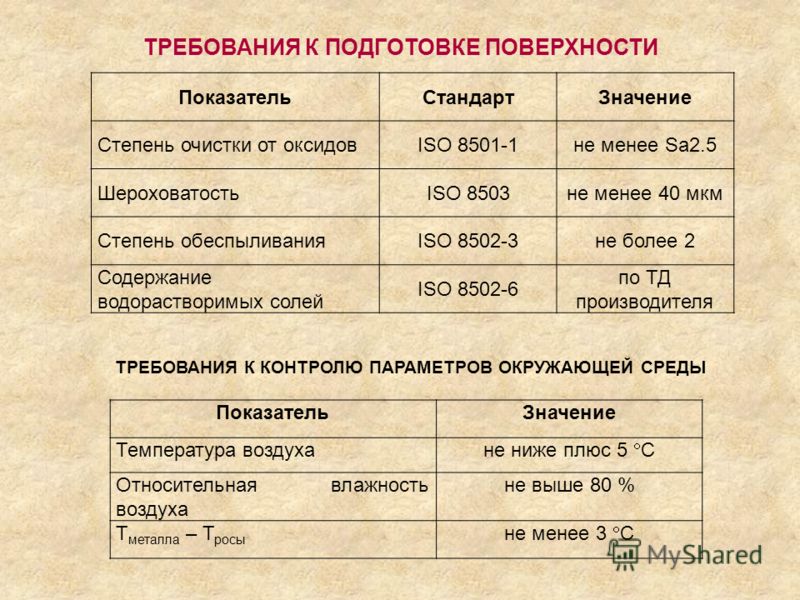

3 ТРЕБОВАНИЯ К ПОДГОТОВКЕ ПОВЕРХНОСТИ ПоказательСтандартЗначение Степень очистки от оксидовISO не менее Sa2.5 ШероховатостьISO 8503не менее 40 мкм Степень обеспыливанияISO не более 2 Содержание водорастворимых солей ISO по ТД производителя ПоказательЗначение Температура воздуха не ниже плюс 5 С Относительная влажность воздуха не выше 80 % T металла – Т росы не менее 3 С ТРЕБОВАНИЯ К КОНТРОЛЮ ПАРАМЕТРОВ ОКРУЖАЮЩЕЙ СРЕДЫ

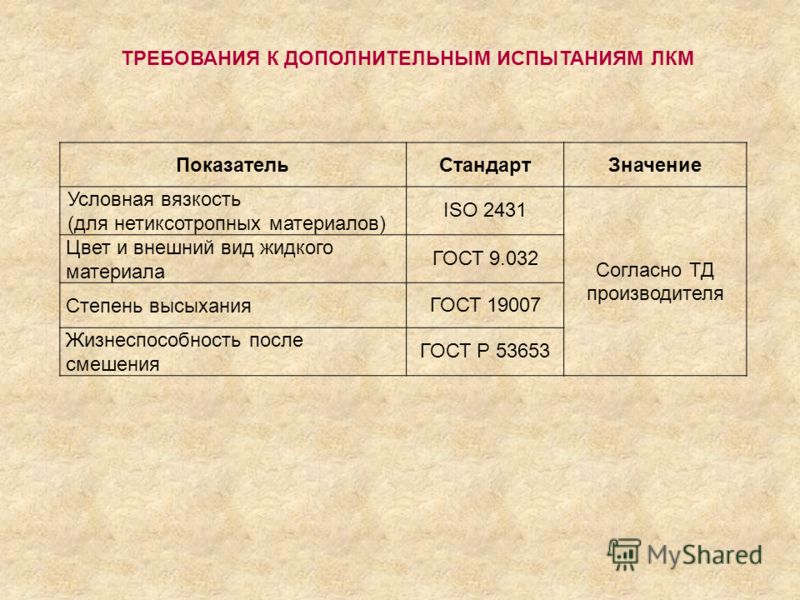

4 ТРЕБОВАНИЯ К ДОПОЛНИТЕЛЬНЫМ ИСПЫТАНИЯМ ЛКМ ПоказательСтандартЗначение Условная вязкость (для нетиксотропных материалов) ISO 2431 Согласно ТД производителя Цвет и внешний вид жидкого материала ГОСТ Степень высыханияГОСТ Жизнеспособность после смешения ГОСТ Р 53653

5 ПоказательЗначение Условия окружающей среды Твоздуха 5 С Влажность 80 % Tметалла – Т росы 3 С Полосовая окраскаВизуально Толщина мокрого слояСогласно ТД производителя Режимы межслойного отверждения Согласно ТД производителя Внешний вид каждого слояКласс 3-4 по ГОСТ Толщина каждого слоя и количество слоев покрытия Согласно ТД производителя и проектной документации ТРЕБОВАНИЯ К ПООПЕРАЦИОННОМУ КОНТРОЛЮ НАНЕСЕНИЯ

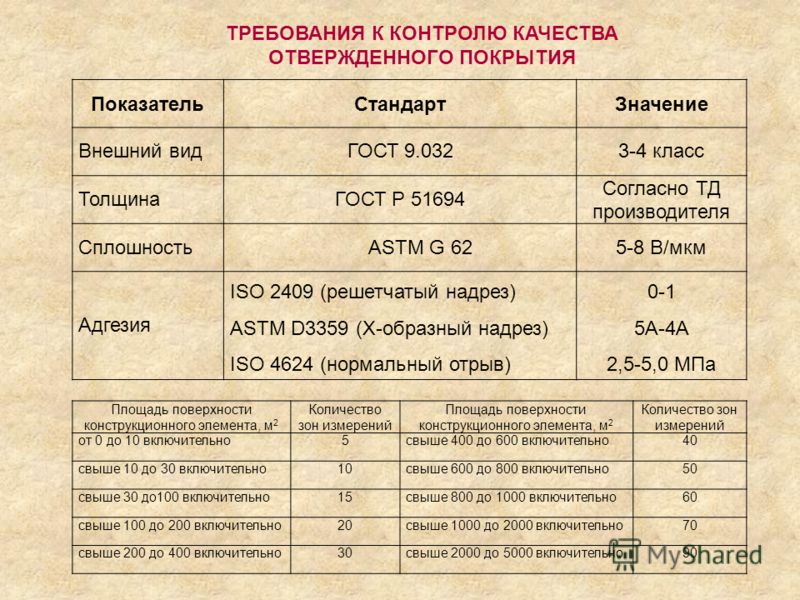

6 ПоказательСтандартЗначение Внешний видГОСТ класс ТолщинаГОСТ Р Согласно ТД производителя СплошностьASTM G В/мкм Адгезия ISO 2409 (решетчатый надрез) ASTM D3359 (Х-образный надрез) ISO 4624 (нормальный отрыв) 0-1 5А-4А 2,5-5,0 МПа ТРЕБОВАНИЯ К КОНТРОЛЮ КАЧЕСТВА ОТВЕРЖДЕННОГО ПОКРЫТИЯ Площадь поверхности конструкционного элемента, м 2 Количество зон измерений Площадь поверхности конструкционного элемента, м 2 Количество зон измерений от 0 до 10 включительно5свыше 400 до 600 включительно40 свыше 10 до 30 включительно10свыше 600 до 800 включительно50 свыше 30 до100 включительно15свыше 800 до 1000 включительно60 свыше 100 до 200 включительно20свыше 1000 до 2000 включительно70 свыше 200 до 400 включительно30свыше 2000 до 5000 включительно90

7 ТРЕБОВАНИЯ К НАРУЖНОМУ И ВНЕТРЕННЕМУ ПОКРЫТИЮ РЕЗЕРВУАРОВ Наружная поверхностьВнутренняя поверхность Стойкость к постоянной конденсации влаги при 40 °С Стойкость к воздействию товарной нефти (нефтепродукта) при 60 °С Стойкость к периодической конденсации влаги и воздействию UV-излучения при 40 С Стойкость к воздействию 3 %-ного раствора NaCl при температурах 20 °С, 40 °С и 60 С Стойкость к воздействию соляного тумана при 35 С Стойкость к воздействию водяного пара при 100 °С Стойкость к воздействию товарной нефти при 40 °ССтойкость к воздействию моющего средства при 75 °С Стойкость к термостарению при 60 °С Стойкость к перепаду температур от - 60 °С до +40 °С Адгезия (нормальный отрыв и методы надрезов): - исходная - после испытаний Адгезия (нормальный отрыв и методы надрезов): - исходная - после испытаний Прочность при ударе: - при 20 С - при минус 40 С - после испытаний Прочность при ударе: - при 20 С - при минус 40 С - после испытаний Коэффициент соотношения емкостей и тангенс угла диэлектрических потерь: - исходный - после испытаний Коэффициент соотношения емкостей и тангенс угла диэлектрических потерь: - исходный - после испытаний Эластичность покрытия при изгибе по Эриксену: - исходная - после испытаний Эластичность покрытия при изгибе по Эриксену: - исходная - после испытаний Твердость по Бухгольцу Водопоглощение свободной пленки покрытия Стойкость к истиранию на приборе Taber Abraser Удельное объемное электрическое сопротивление

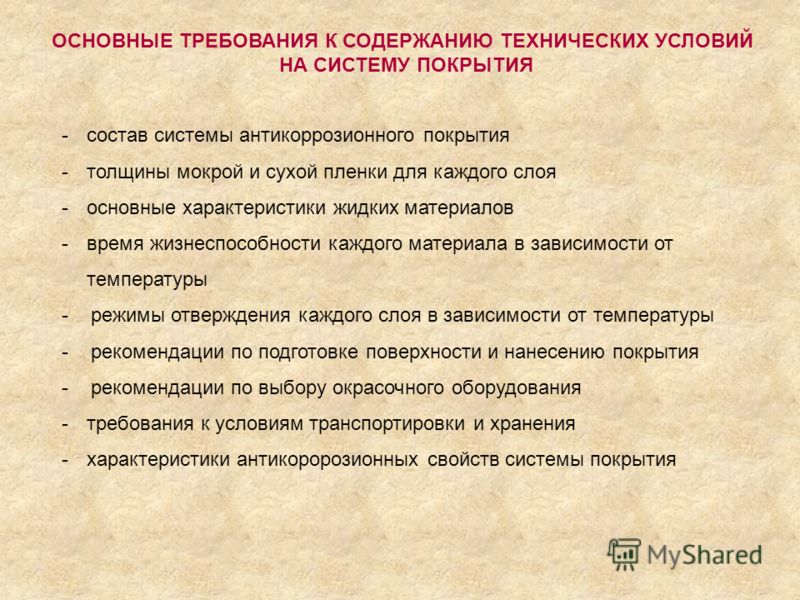

8 -состав системы антикоррозионного покрытия -толщины мокрой и сухой пленки для каждого слоя -основные характеристики жидких материалов -время жизнеспособности каждого материала в зависимости от температуры - режимы отверждения каждого слоя в зависимости от температуры - рекомендации по подготовке поверхности и нанесению покрытия - рекомендации по выбору окрасочного оборудования -требования к условиям транспортировки и хранения -характеристики антикоророзионных свойств системы покрытия ОСНОВНЫЕ ТРЕБОВАНИЯ К СОДЕРЖАНИЮ ТЕХНИЧЕСКИХ УСЛОВИЙ НА СИСТЕМУ ПОКРЫТИЯ
