Инженерный центр «Современные трубопроводные системы» осуществляет деятельность в области комплектации и строительства наружных сетей водо- газоснабжения. - презентация

1 Инженерный центр «Современные трубопроводные системы» осуществляет деятельность в области комплектации и строительства наружных сетей водо- газоснабжения и водоотведения более 6 лет. Направления ИЦ «СТС»: 1.Строительство наружных сетей водоснабжения, водоотведения и газоснабжения. 2. Выпуск готовой продукции для систем водоснабжения и канализации из полимерных материалов. 3. Комплектация наружных систем водо-газоснабжения, водоотведения.

2 Герметизация конструкций 1.защита железобетонной или стальной конструкции любого назначения (фундаменты, колодцы, емкости и пр) от внешнего воздействия грунтовых вод, агрессивных сред и прочих жидкостей способствующих разрушению железобетонных или стальных конструкций, при их непосредственном контакте. 2. исключение попадания грунтовых вод (при нахождении емкостного сооружения ниже уровня земли) или различных жидкостей внутрь, а так-же вытекания из емкостных сооружений (жидкостей, находящихся над уровнем земли). Предназначение :

3 Варианты сборки : В заводских условиях На месте монтажа емкостного сооружения

4 Типы герметизирующих конструкций Разделяются на 3 типа:

5 Применение : Наружная – применяется при строительстве емкостных сооружениях подземного типа в области водо-газоснабжения и водоотведения. Пример: колодцы, камеры. Внутренняя - применяется при строительстве и ремонте емкостных сооружений, предназначенных для накопления и хранения жидкостей. Пример: емкости питьевого назначения, пожарные резервуары. Полная - применяется при строительстве и капитальном ремонте емкостных сооружений, предназначенных для накопления и хранения жидкостей с защитой конструкции от внешнего воздействия грунтовых вод, агрессивных сред и прочих жидкостей способствующих разрушению железобетонных или стальных и прочих конструкций, при их непосредственном контакте. Пример: накопительные резервуары питьевого назначения

6 Порядок сборки герметизирующей конструкции в заводских условиях

7 Порядок сборки герметизирующей конструкции на месте монтажа

8 Способ соединения полимерных материалов Листовой полимерный материал изготавливается и поставляется листами 3000х1500мм и в рулонах по ТУ ; ТУ ; ТУ ; ТУ Сварка полимерных материалов осуществляется встык по ГОСТ специалистами аттестованными по способу «Э» (экструзионная сварка ).

9 Способы примыканий герметизирующей конструкции к стенке емкостного сооружения

10 Принципиальные варианты соединения трубопровода к стенке герметизирующей конструкции Соединение трубопровода из гофрированной трубы со стенкой герметизирующей конструкции ( разные полимерные материалы)

11 Соединение трубопровода из полимерного материала со стенкой герметизирующей конструкции из полимерного материала (однородный материал).

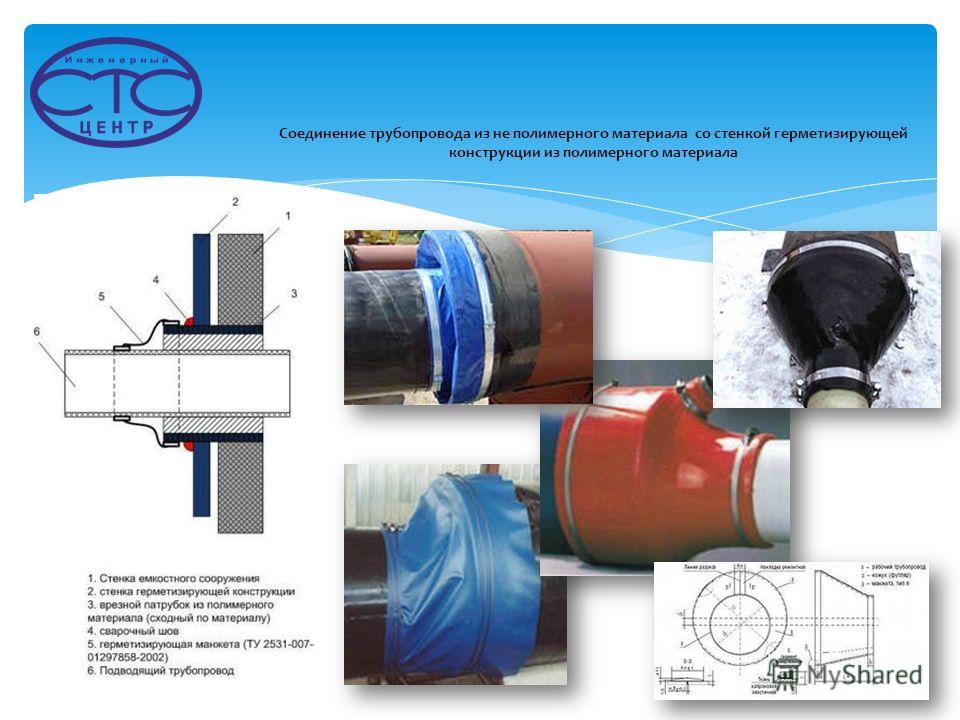

12 Соединение трубопровода из не полимерного материала со стенкой герметизирующей конструкции из полимерного материала

13 Возможность ремонта или изменения конструкции на месте монтажа

14 Сравнительные характеристики защитных конструкций Герметизирующая конструкция Гидроизоляция характеристики Герметизирующая конструкция из полимерных материалов гидроизоляция оклеечнаягидроизоляция обмазочная герметичность при подвижках грунтов герметизирующие свойства не изменяются конструкция нарушается в районе швов тела колодца нанесение при отрицательных температурах окружающего воздуха поставляется готовым изделием невозможность качественной сборки монтаж колодцев на обводненное основание возможноневозможно долговечность конструкции до 50 летдо 20 лет прочность конструкции при обратной засыпке обеспечена при толщине листа от 6 мм прочности не имеет очистка поверхности перед сборкой не обязательнаобязательна

15

16 Применение герметизирующих конструкций из полимерных материалов на емкостных сооружениях позволяет: 1. Значительно увеличить срок службы самих сооружений. 2. Сохранить запорную арматуру в рабочем состоянии на срок, заявленный заводом изготовителем. 3. Устранить утечки воды или жидкостей из емкостного сооружения. 4. Обеспечить свободный доступ в колодцы и камеры для обслуживающего персонала на наружных инженерных сетях 5. Устранить излишнюю нагрузку на очистные сооружения от грунтовых вод - тем самым экономить на эксплуатации наружных сетей ВЫВОД

17 Герметизирующие конструкции имеют сертификат соответствия и изготавливаются по ТУ

18 Спасибо за внимание! Надежность и эффективность г. Челябинск, ул. Работниц, д.72, оф. 3 8(351) , ,
