1 Компьютерные сети

2 Что такое компьютерная сеть КОМПЬЮТЕРНАЯ СЕТЬ – это система компьютеров, связанных каналами передачи информации Локальная сеть (в пределах помещения, предприятия) дает возможность пользователям не только быстро обмениваться информацией, но и более эффективно использовать ресурсы объединенных в сеть компьютеров: внешнюю память, устройство печати, сканер и другие технические устройства, а также программное обеспечение. Линия передачи данных Локальные сетиГлобальные сети Глобальные сети связывают между собой многие локальные сети, а также автономные компьютеры пользователей. Размеры глобальных сетей не ограничены. Существуют корпоративные, национальные и международные глобальные сети.

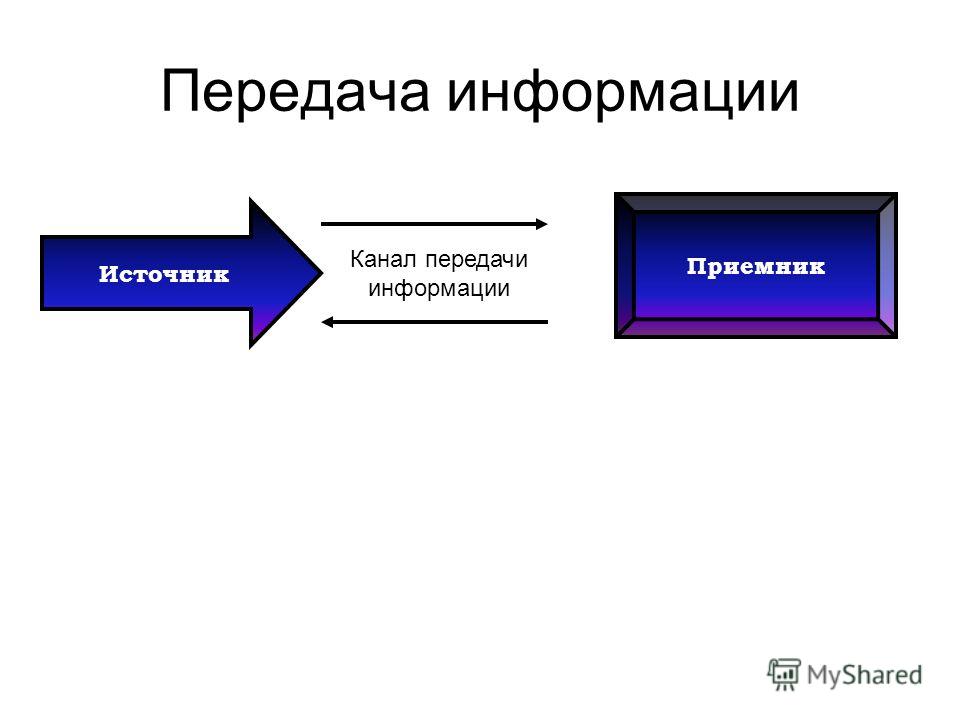

3 Передача информации Источник Канал передачи информации Приемник

4 Компьютерная сеть Средства передачи данных: электрические кабеля; телефонные линии; оптоволоконные кабеля (оптическое волокно); радиосвязь (беспроводные сети, WiFi).

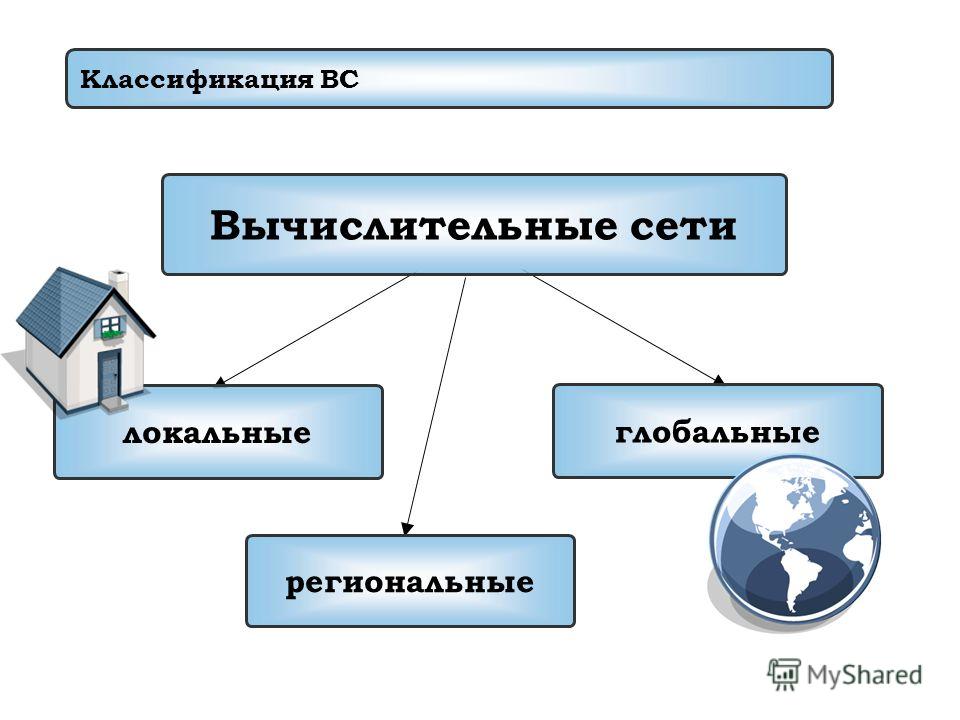

5 Классификация ВС локальные Вычислительные сети глобальные региональные

6 Локальные вычислительные сети (ЛВС) Логическая топология Архитектура локальной сети Физическая топология

7 ЛОКАЛЬНЫЕ СЕТИ (ЛС) ЛОКАЛЬНЫЕ СЕТИ – это небольшие компьютерные сети, работающие в пределах одного помещения, одного предприятия Пользователю одноранговой сети могут быть доступны ресурсы всех подключенных к ней компьютеров (в том случае, если эти ресурсы не защищены от постороннего доступа). Сеть с выделенным сервером организована по следующему принципу: имеется один центральный компьютер (сервер) и множество подключенных к нему менее мощных компьютеров - рабочих станций. Центральная машина обычно имеет больший объем внешней памяти, к ней подключены устройства, которых нет на рабочих станциях (принтер, сканер, модем для выхода в глобальную сеть и пр.). ОДНОРАНГОВАЯ СЕТЬСЕТЬ С ВЫДЕЛЕННЫМ СЕРВЕРОМ

8 Одноранговая локальная сеть В одноранговой локальной сети все компьютеры равноправны. Общие устройства могут быть подключены к любому компьютеру в сети.

9 Сеть с выделенным сервером Структура сети с выделенным сервером

10 Сеть с выделенным сервером Сервер Сервер (от англ. server - обслуживающее устройство) - компьютер, распределяющий ресурсы между пользователями сети. В сервере установлен мощный процессор, большая оперативная и дисковая память, хранится основная часть программного обеспечения и данных сети, которыми могут воспользоваться все пользователи сети.

11 Сеть с выделенным сервером В качестве рабочих станций обычно используются менее производительные компьютеры с меньшей дисковой и оперативной памятью.

12 В сетях с выделенным сервером реализуется клиент-серверная технология. На сервере устанавливается серверное ПО: серверная операционная система; WEB-сервер (организация Интранет); прокси-сервер (обеспечение работы с Интернет рабочих станций); файл-сервер (обеспечение совместного доступа к файлам) и т.п. ПО сетей с выделенным сервером

13 На рабочей станции устанавливается клиентское ПО: операционная система для рабочих станций; клиентская часть прикладного ПО и т.п. ПО сетей с выделенным сервером

14 Топология сети Общая схема соединения компьютеров в локальные сети называется топологией сети. шина звезда кольцо

15 Шинная топология – толстая сеть сервер шина принтер ПК

16 Шинная топология – тонкая сеть сервер принтер ПК

17 Звездообразная топология сервер ПК принтер hub (хаб)

18 Распределённая звёздная топология сервер ПК принтер hub сервер ПК принтер hub сервер ПК принтер hub

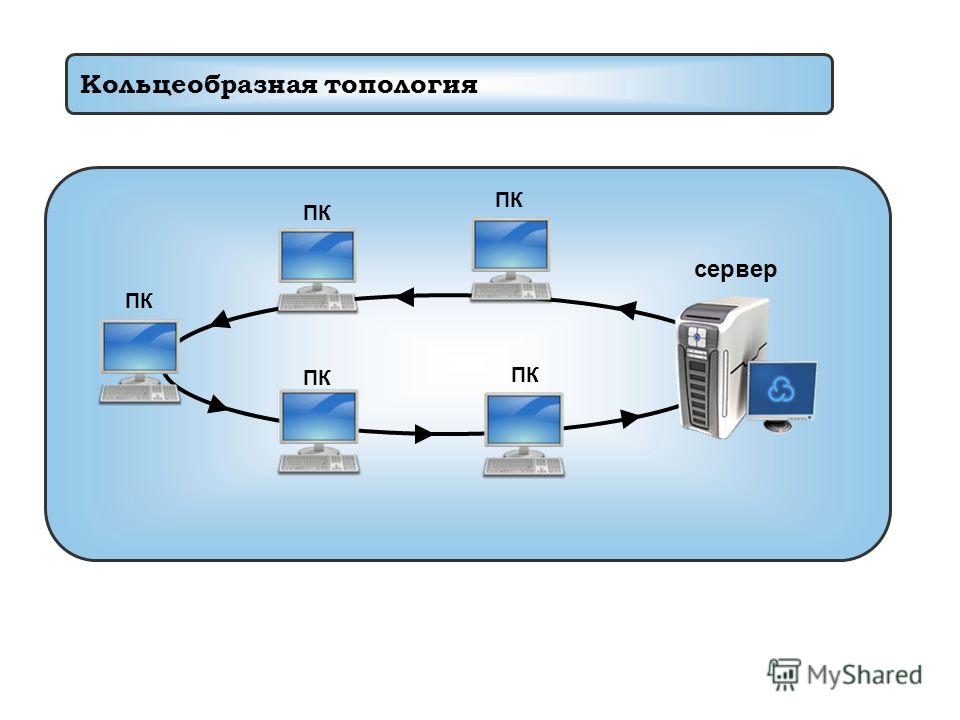

19 Кольцеобразная топология сервер ПК

20 Классификация логической топологии шинная Логическая топология кольцевая

21 Аппаратные компоненты ЛВС Сетевые карты (сетевые адаптеры). Хабы (концентраторы) – дублируют полученные данные на все порты. Свитчи (коммутирующие хабы) – передают полученные данные только адресату.

22 Компоненты локальной сети сетевую плату Для организации локальной сети необходимо установить в каждый ПК сетевую плату и соединить все компьютеры с помощью специального кабеля.

23 Компоненты локальной сети Иногда необходимые для связи компьютеров компоненты уже установлены на системной плате и тогда отдельная сетевая плата не нужна. В этом случае гнездо для сетевого кабеля расположено на задней стенке системного блока.

24 Компоненты локальной сети Концентраторы Концентраторы (HUB или Switch) - служат для соединения компьютеров в сети. Концентратор может иметь различное количество портов подключения (обычно от 8 до 32).

25 Сетевые кабели: коаксиальный витая пара оптоволоконный изоляция проводник (медь)проводник оболочка (стекло) оболочка (пластик) основное волокно (стекло) Скорость передачи данных: коаксиальный – 10 Мбит/с витая пара – 100 Мбит/с оптоволоконный – 10 Гбит/с

26 Характеристики каналов связи Тип связиПропускная способность, Мбит/с НадежностьВозможность расширения Витая пара НизкаяПростая Коаксиальный кабель До 10 ВысокаяПроблема- тичная Телефонная линия 1-2 НизкаяБез проблем Оптоволокно АбсолютнаяБез проблем

27 Компоненты локальной сети Разъёмы для кабелей для коаксиального кабеля для витой пары

28 Беспроводные сети Каналы связи: радиосвязь, обычно до 100 м (11 Мбит/c, 54 Мбит/с) инфракрасное излучение (5-10 Мбит/с) инфракрасные лазеры (до 100 Мбит/с) Технология WiFi (Wireless Fidelity) точка доступа

29 Звезда – объединение нескольких сегментов сети Дальняя беспроводная связь Точка-точка – объединение двух сегментов сети с помощью радиосвязи (направленные антенны). центр

30 Если сеть существует в пределах определённого региона, то она называется региональной. Сети, обслуживающие какую - то отрасль государства (образование, науку, оборону и т.п.) называются отраслевыми (корпоративными) сетями. Каждая региональная или отраслевая компьютерная сеть обычно имеет связь с другими сетями.

31 Основные понятия: Сервер (обслуживающее устройство)– это центральный компьютер, на котором установлено сетевое программное обеспечение, этот компьютер предоставляет услуги другим компьютерам сети, которые называются рабочими станциями или абонентами сети. Одноранговая сеть – сеть, в которой нет специально выделенного сервера. Администратор – человек, который отвечает за работу сети, её исправность, за права доступа пользователя. Сетевая операционная система является основой программного обеспечения локальной сети.Её основная задача – использование общих ресурсов сети.
