Кинематика тесты - графики Подготовка ЕГЭ ЧастьА. - презентация

1 Кинематика тесты - графики Подготовка ЕГЭ ЧастьА

2 А1 На рисунке представлен Sx,м график зависимости Пути S лыжника от времениt, определите 20 интервал времени, когда Он двигался со скоростью 15 2,5 м/с. 1. От 0 с до 1 с От 1с до 2с 3. От 2 до 4с 5 4. От1 до 4с t,с

3 А2 Vx,м/с 1 t,с На графике показана зависимость скорости тела от времени. Каков путь, пройденный телом к моменту времени t=4 с? 1) 7м 2) 6 м 3) 5 м 4) 4м

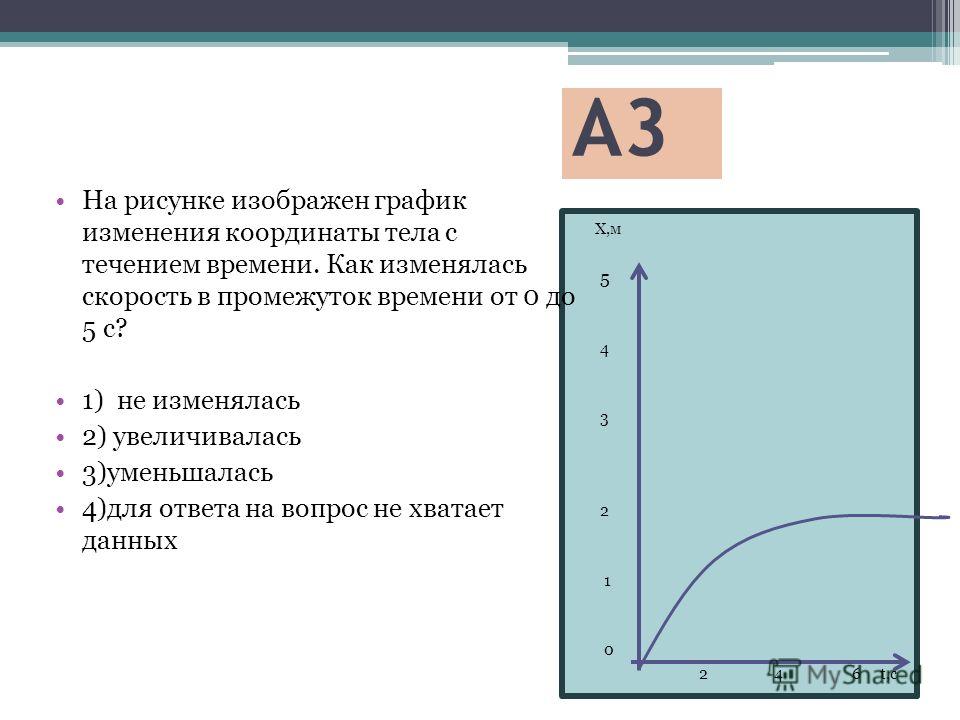

4 А3 Х,м t,с На рисунке изображен график изменения координаты тела с течением времени. Как изменялась скорость в промежуток времени от 0 до 5 с? 1) не изменялась 2) увеличивалась 3)уменьшалась 4)для ответа на вопрос не хватает данных

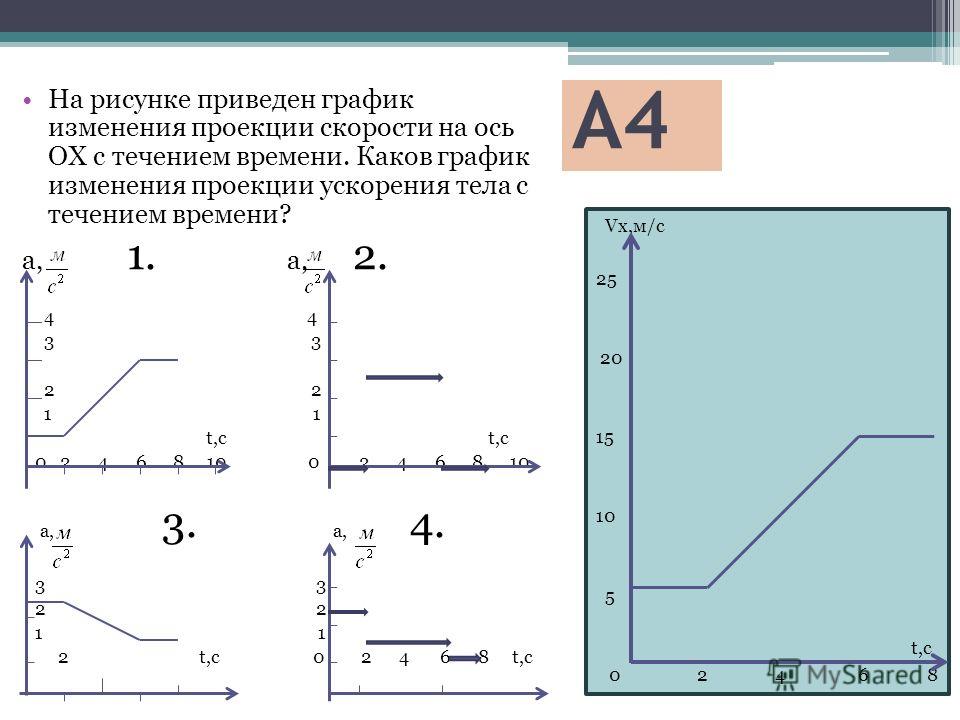

5 А4 Vx,м/с t,с На рисунке приведен график изменения проекции скорости на ось ОХ с течением времени. Каков график изменения проекции ускорения тела с течением времени? а, 1. а, t,с t,с а, 3. а, t,с t,с

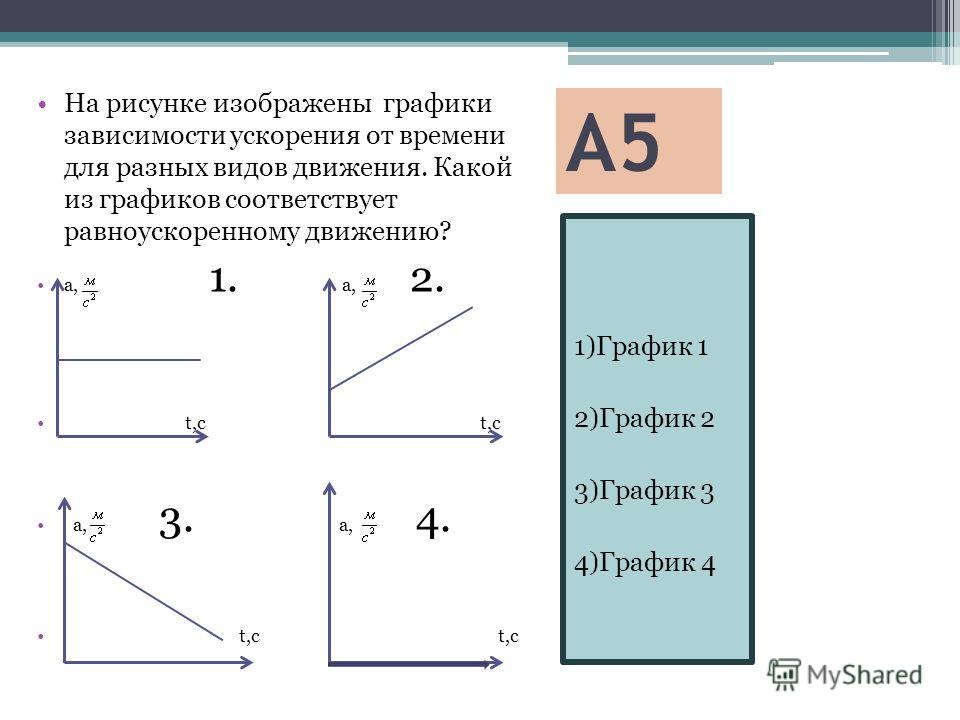

6 А5 1)График 1 2)График 2 3)График 3 4)График 4 На рисунке изображены графики зависимости ускорения от времени для разных видов движения. Какой из графиков соответствует равноускоренному движению? а, 1. а, 2. t,с t,c а, 3. а, 4. t,c t,c

7 А6 1)Vx=4-2t 2)Vx=2-4t 3)Vx=2+0,5t 4)Vx=2-0,5t Материальная точка движется вдоль оси ОХ. График зависимости проекции скорости на ось ОХ от времени для этой точки приведен на рисунке. Какой формулой описывается зависимость Vx(t)? Vx,м/с t,c

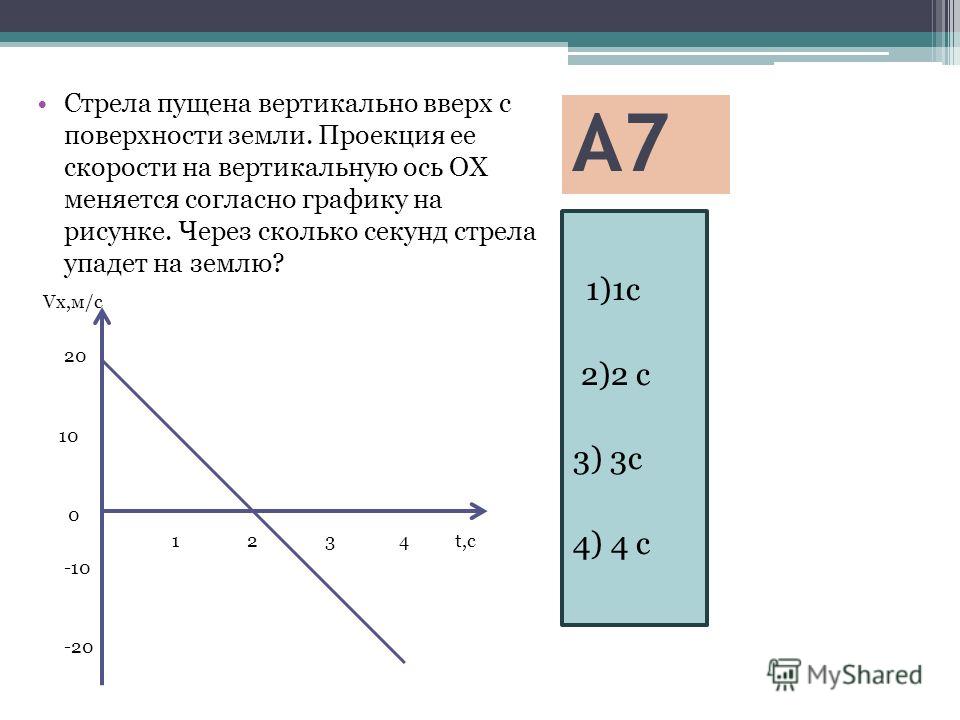

8 А7 1)1c 2)2 c 3) 3c 4) 4 c Стрела пущена вертикально вверх с поверхности земли. Проекция ее скорости на вертикальную ось ОХ меняется согласно графику на рисунке. Через сколько секунд стрела упадет на землю? Vx,м/с t,c

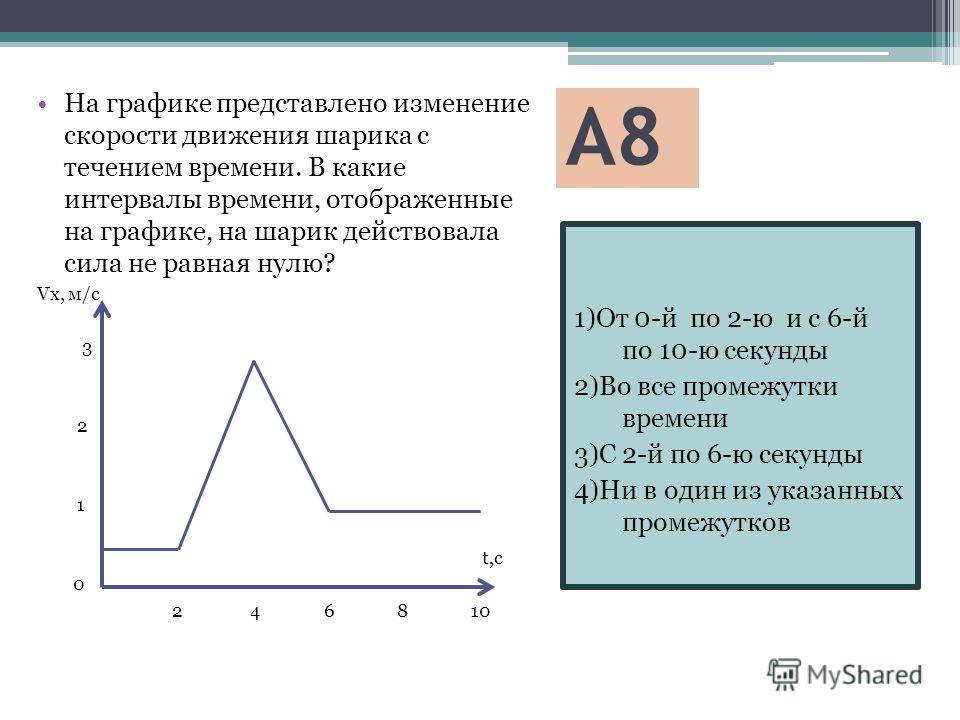

9 А8 1)От 0-й по 2-ю и с 6-й по 10-ю секунды 2)Во все промежутки времени 3)С 2-й по 6-ю секунды 4)Ни в один из указанных промежутков На графике представлено изменение скорости движения шарика с течением времени. В какие интервалы времени, отображенные на графике, на шарик действовала сила не равная нулю? Vx, м/с t,c

10 А9 1)0-2 c 2)2-8 c 3)2-4c 4)6-8c На рисунке показан график изменения координаты шарика с течением времени в инерциальной системе отсчета. В какие промежутки времени сумма сил. Действующих на шарик, равна нулю? Х, м t,c

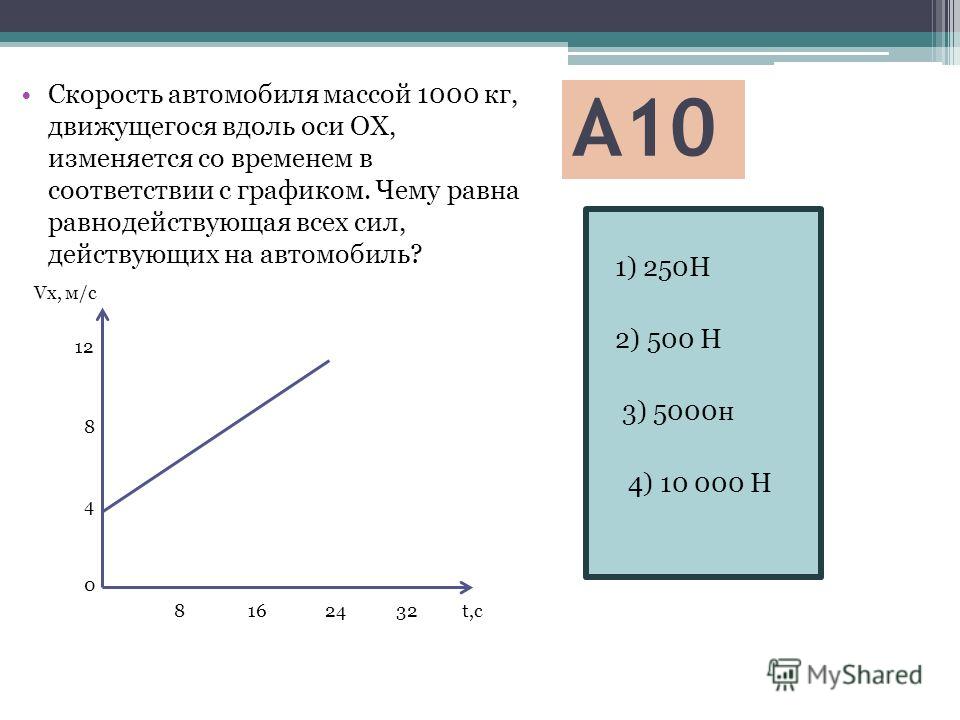

11 А10 1) 250Н 2) 500 Н 3) 5000н 4) Н Скорость автомобиля массой 1000 кг, движущегося вдоль оси ОХ, изменяется со временем в соответствии с графиком. Чему равна равнодействующая всех сил, действующих на автомобиль? Vx, м/с t,c

12 А 11 1) Дж 2) Дж 3) Дж 4) Дж Скорость автомобиля массой 1000 кг при торможении изменяется в соответствии с графиком, представленным на рисунке. Чему равна кинетическая энергия автомобиля через 20 с после начала торможения? V, м/с t,c

13 А12 1)4 с, 10 см 2)4 с,20 см 3)2с, 10 см 4)2с, 20 см На графике представлена зависимость координат центра шара, подвешенного на пружине, от времени. Период колебаний и амплитуда равны Х, см t,c -10

14 А13 1)x=-2sin( ) 2)x=-2sin( ) 3)x=2sin( ) 4)x=-2cos( ) Дан график гармонических колебаний материальной точки. Уравнение гармонических колебаний имеет вид Х,м t,c -2

15 А14 1)x= 6 cos 5 2)x=1,5 cos 5 3)x=1,5 cos 2,5 4)x=1,5 cos 10 В первом опыте груз совершает колебания по закону x=3cos(5 ), где координата измеряется в см. Во втором опыте период увеличивают в 2 раза, а амплитуду уменьшают в 2 раза. Каким будет уравнение координаты во втором случае?

16 А15 1) 0 Гц 2)10 Гц 3)20 Гц 4)30 Гц На рисунке представлен график зависимости амплитуды вынужденных колебаний от частоты вынуждающей силы. Резонанс происходит при частоте, приблизительно равной Хм, М
