Комплекс программного обеспечения ТКЗ-М к.т.н. Барабанов Юрий Аркадьевич BarabanovYA@mail.ru (495) 673-54-12 (495) 362-74-77 8-910-478-60-15BarabanovYA@mail.ru. - презентация

1 Комплекс программного обеспечения ТКЗ-М к.т.н. Барабанов Юрий Аркадьевич (495) (495) ПРОФСТИЛЬ-М Московский энергетический институт кафедра Релейной защиты и автоматизации энергосистем

2 Назначение Расчет нагрузочных и аварийных (КЗ) режимов работы электрических сетей напряжением от 0,4 до 750 кВ, включающих: распределительные и магистральные сети подстанции станции, в том числе схемы собственных нужд Схема сети – произвольная без ограничений на объем сети и состав оборудования.

3 Функции Расчет нагрузочных и аварийных режимов работы сети и параметров защит: установившийся нагрузочный режим нагрузочный режим в условиях запуска заданной части нагрузки режимы короткого замыкания для начального момента КЗ установившиеся режимы короткого замыкания расчет параметров защит подстанционного оборудования Дополнительная функция: справочно-информационная система по схеме сети и силовому оборудованию

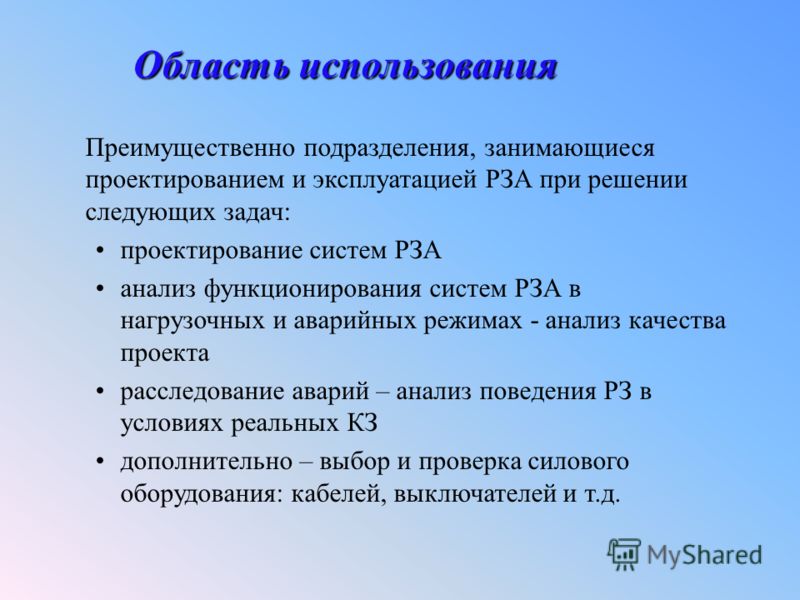

4 Область использования Преимущественно подразделения, занимающиеся проектированием и эксплуатацией РЗА при решении следующих задач: проектирование систем РЗА анализ функционирования систем РЗА в нагрузочных и аварийных режимах - анализ качества проекта расследование аварий – анализ поведения РЗ в условиях реальных КЗ дополнительно – выбор и проверка силового оборудования: кабелей, выключателей и т.д.

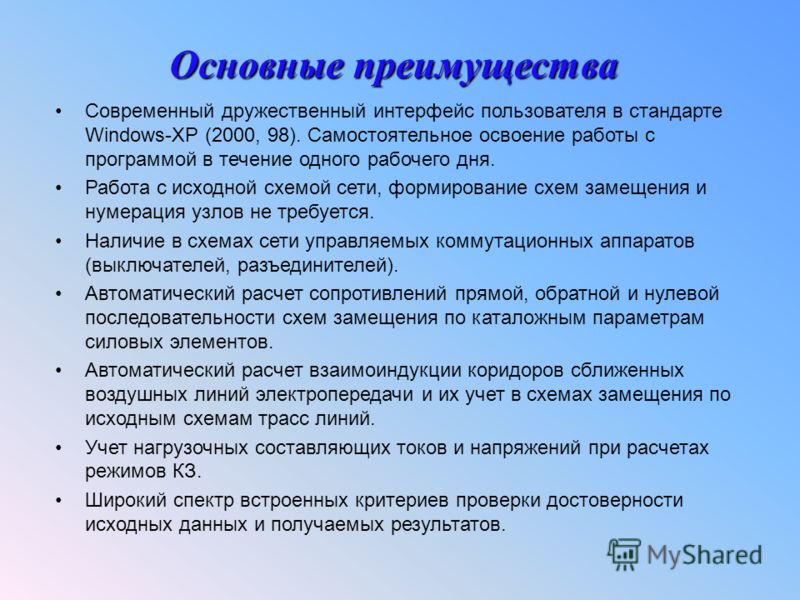

5 Основные преимущества Современный дружественный интерфейс пользователя в стандарте Windows-ХР (2000, 98). Самостоятельное освоение работы с программой в течение одного рабочего дня. Работа с исходной схемой сети, формирование схем замещения и нумерация узлов не требуется. Наличие в схемах сети управляемых коммутационных аппаратов (выключателей, разъединителей). Автоматический расчет сопротивлений прямой, обратной и нулевой последовательности схем замещения по каталожным параметрам силовых элементов. Автоматический расчет взаимоиндукции коридоров сближенных воздушных линий электропередачи и их учет в схемах замещения по исходным схемам трасс линий. Учет нагрузочных составляющих токов и напряжений при расчетах режимов КЗ. Широкий спектр встроенных критериев проверки достоверности исходных данных и получаемых результатов.

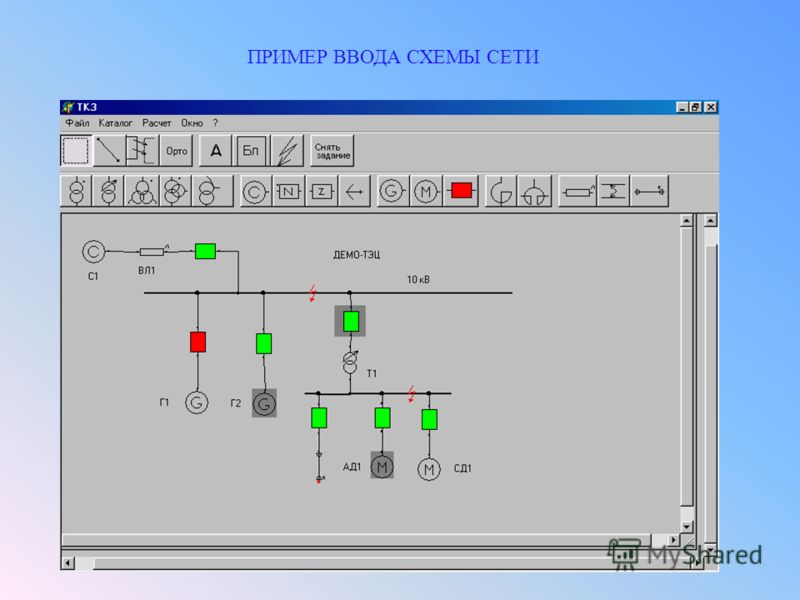

6 ПРИМЕР ВВОДА СХЕМЫ СЕТИ

7 ВВОД КОРИДОРОВ ВОЗДУШНОЙ ЛИНИИ

8 ПРИМЕР ВВОДА ПАРАМЕТРОВ: генератор

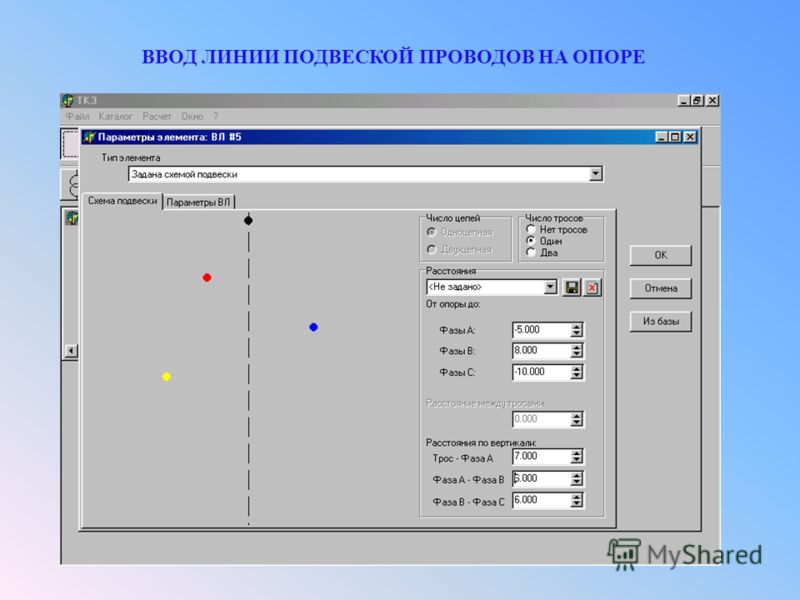

9 ВВОД ЛИНИИ ПОДВЕСКОЙ ПРОВОДОВ НА ОПОРЕ

10 Расчеты нагрузочных режимов Варианты ввода нагрузки: Синхронные и асинхронные двигатели Обобщенная нагрузка, в том числе возможно несимметричное распределение мощности нагрузки по фазам Моделирование нагрузочных перетоков сдвигом ЭДС эквивалентных систем.

11 Расчеты коротких замыканий Проводится расчет симметричных составляющих и фазных величин токов и напряжений. Расчеты трехфазных и двухфазных КЗ, а в сети с заземленной нейтралью дополнительно однофазных и двухфазных КЗ на землю. Точки КЗ могут быть установлены в узлах сети и внутри воздушных и кабельных линий. В точке КЗ может быть введено активное переходное сопротивление. Для несимметричных КЗ задается сочетание поврежденных фаз. В расчетах фазных величин учитываются схемы и группы соединения обмоток силовых трансформаторов. Модель генератора включает АРВ с учетом времени, прошедшего с момента возникновения КЗ, и электрическую удаленность точки КЗ от выводов генераторов. Для начального момента КЗ учитывается подпитка точки КЗ двигательной нагрузкой. Файловая система документирования и отображения результатов расчета. Возможности быстрого изменения режимов работы сети Изменение схемы сети путем коммутации выключателей. Изменение положения РПН силовых трансформаторов. Задание режима работы эквивалентных систем: максимум, минимум, промежуточный режим.

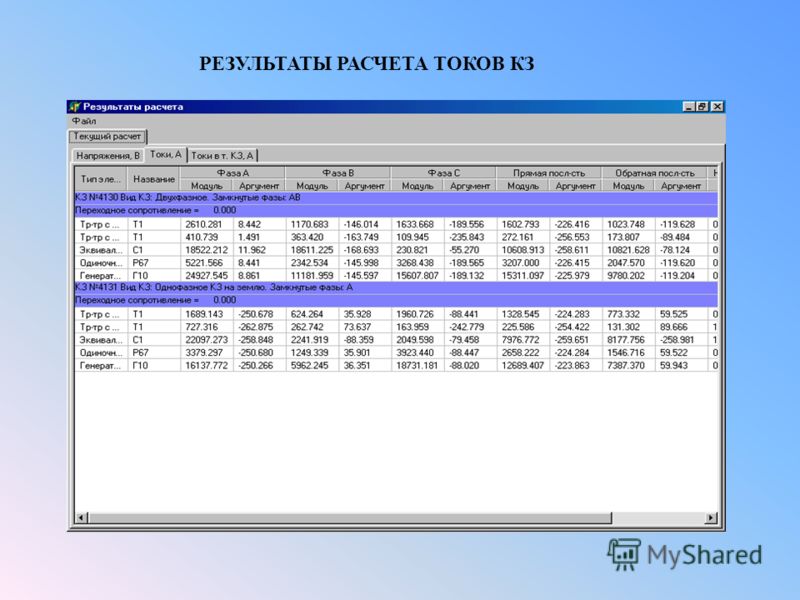

12 РЕЗУЛЬТАТЫ РАСЧЕТА ТОКОВ КЗ
