1 ИНДИКАТОР – СИГНАЛИЗАТОР ДП-64 Министерство здравоохранения и социального развития Государственное бюджетное образовательное учреждение высшего профессионального образования Волгоградский государственный медицинский университет Кафедра мобилизационной подготовки здравоохранения и медицины катастроф Методическое пособие для студентов медицинских и фармацевтического факультетов для подготовки к практическим занятиям по токсикологии (Токсикология и медицинская защита)

2 УДК Методическое пособие для студентов медицинских и фармацевтического факультетов для подготовки к практическим занятиям по Токсикологии дисциплины Токсикология и медицинская защита Составители: старший преподаватель кафедры мобилизационной подготовки здравоохранения и медицины катастроф, кандидат фармацевтических наук Сысуев Евгений Борисович Рецензент: Методические указания разработаны в соответствии и типовой программой по дисциплине «Экстремальная и военная медицина. Организация медицинского обеспечения населения в чрезвычайных ситуациях природного и техногенного характера и в военное время» и предназначены для подготовки студентов к практическим занятиям по тематике раздела токсикология дисциплины токсикология и медицинская защита Утверждено Центральным методическим советом Волгоградского государственного медицинского университета

3 Прибор для измерения мощности дозы Индикатор – сигнализатор ДП-64 предназначен для постоянного радиационного наблюдения и оповещения о радиоактивной загрязнённости местности Общий вид:

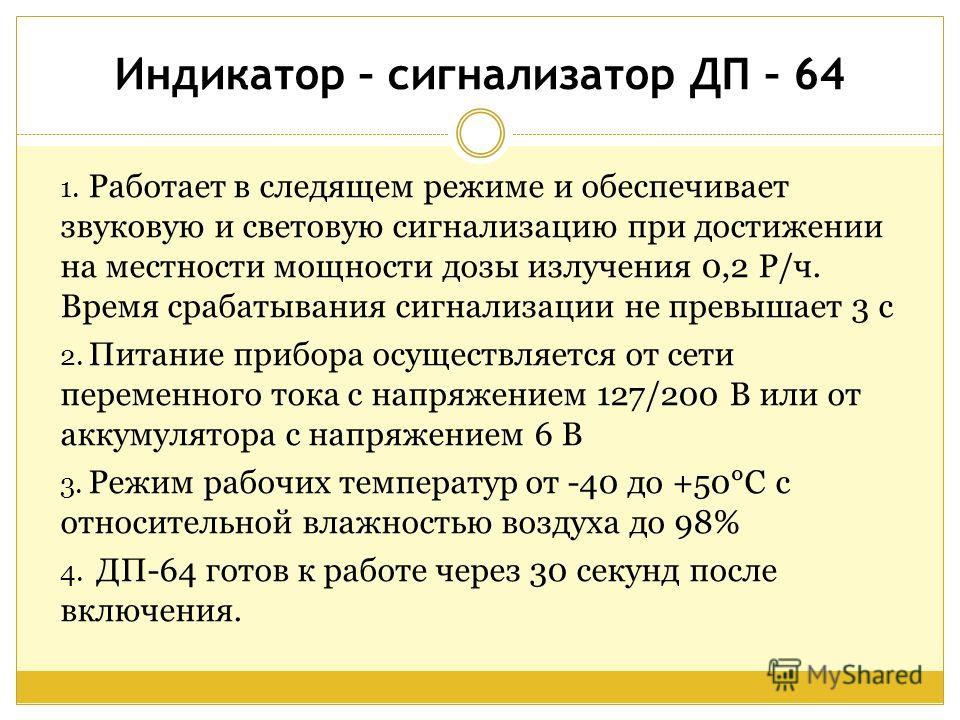

4 Индикатор – сигнализатор ДП – Работает в следящем режиме и обеспечивает звуковую и световую сигнализацию при достижении на местности мощности дозы излучения 0,2 Р/ч. Время срабатывания сигнализации не превышает 3 с 2. Питание прибора осуществляется от сети переменного тока с напряжением 127/200 В или от аккумулятора с напряжением 6 В 3. Режим рабочих температур от -40 до +50°С с относительной влажностью воздуха до 98% 4. ДП-64 готов к работе через 30 секунд после включения.

5 В комплект индикатора – сигнализатора ДП – 64 входят 1. Прибор

6 2. Техническое описание и инструкция по эксплуатации В комплект индикатора – сигнализатора ДП – 64 входят:

7 1. Прибор 2. Техническое описание и инструкция по эксплуатации 3. Формуляр, запасные части и принадлежности В комплект индикатора – сигнализатора ДП – 64 входят:

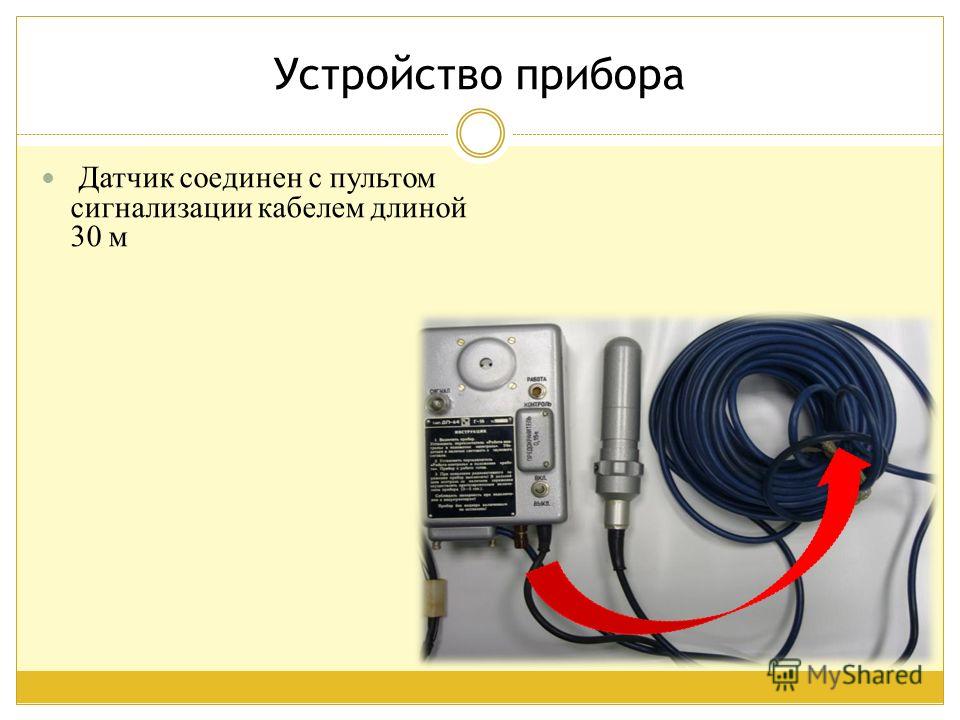

8 Устройство прибора Датчик соединен с пультом сигнализации кабелем длиной 30 м

9 Вторым кабелем пульт присоединяется к источнику электрического питания. Устройство прибора

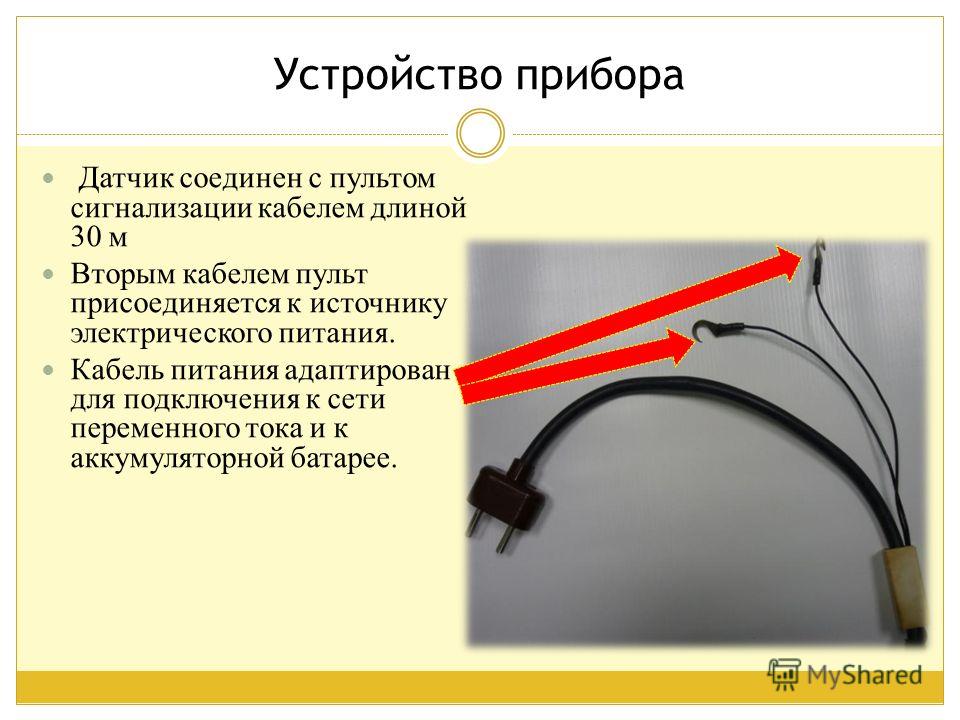

10 Датчик соединен с пультом сигнализации кабелем длиной 30 м Вторым кабелем пульт присоединяется к источнику электрического питания. Кабель питания адаптирован для подключения к сети переменного тока и к аккумуляторной батарее. Устройство прибора

11 Датчик соединен с пультом сигнализации кабелем длиной 30 м Вторым кабелем пульт присоединяется к источнику электрического питания. Кабель питания адаптирован для подключения к сети переменного тока и к аккумуляторной батарее. Внутри датчика размещенны детекторы ионизирующих излучений – газоразрядный счетчик СТС – 5 и контрольный радиоактивный препарат Устройство прибора

12 Подготовка прибора к работе Если индикатор – сигнализатор питается от сети переменного тока напряжением 127/200 В, то предохранитель в зависимости от напряжения сети устанавливается в одно из двух положений, обозначенных внутри отсека предохранителя.

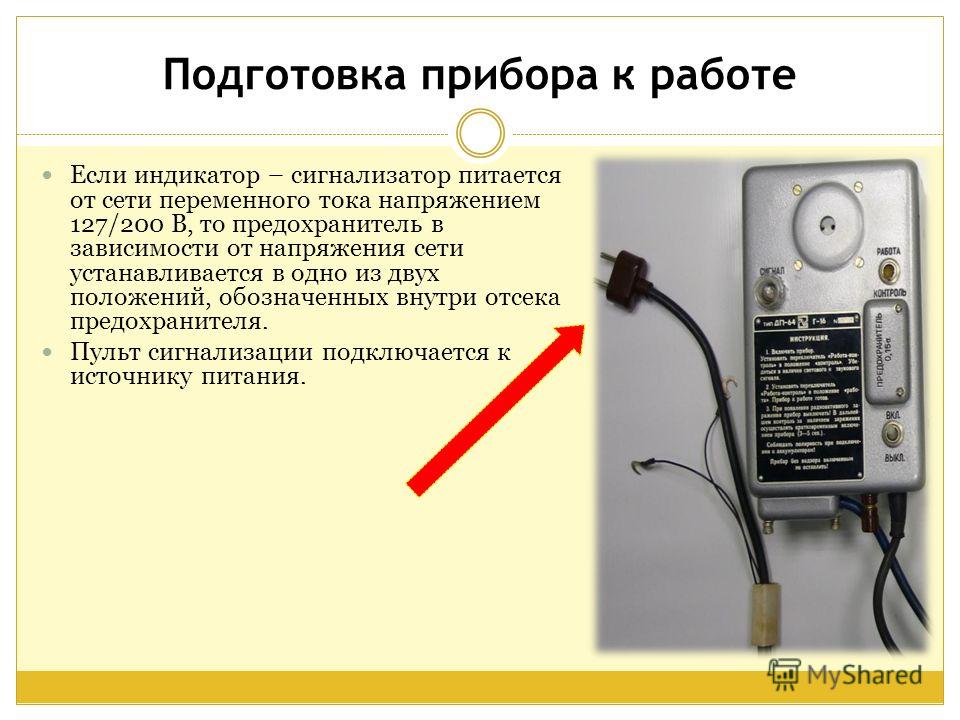

13 Подготовка прибора к работе Если индикатор – сигнализатор питается от сети переменного тока напряжением 127/200 В, то предохранитель в зависимости от напряжения сети устанавливается в одно из двух положений, обозначенных внутри отсека предохранителя. Пульт сигнализации подключается к источнику питания.

14 Если индикатор – сигнализатор питается от сети переменного тока напряжением 127/200 В, то предохранитель в зависимости от напряжения сети устанавливается в одно из двух положений, обозначенных внутри отсека предохранителя. Пульт сигнализации подключается к источнику питания. Тумблер «Вкл. – Выкл.» устанавливается в положение «Вкл.». Подготовка прибора к работе

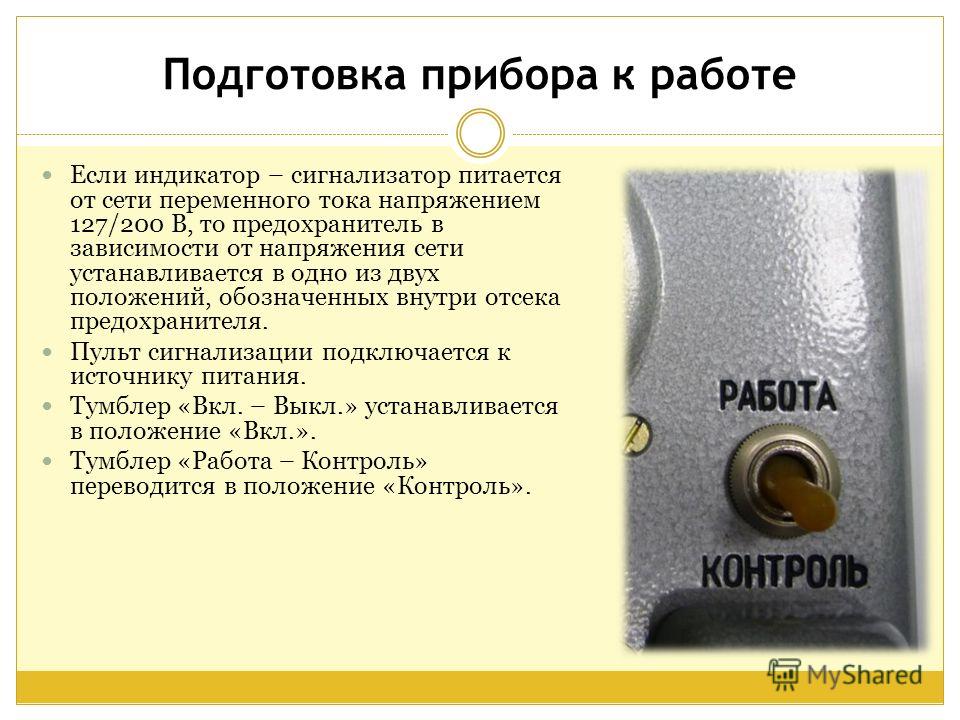

15 Если индикатор – сигнализатор питается от сети переменного тока напряжением 127/200 В, то предохранитель в зависимости от напряжения сети устанавливается в одно из двух положений, обозначенных внутри отсека предохранителя. Пульт сигнализации подключается к источнику питания. Тумблер «Вкл. – Выкл.» устанавливается в положение «Вкл.». Тумблер «Работа – Контроль» переводится в положение «Контроль».

16 Подготовка прибора к работе Если индикатор – сигнализатор питается от сети переменного тока напряжением 127/200 В, то предохранитель в зависимости от напряжения сети устанавливается в одно из двух положений, обозначенных внутри отсека предохранителя. Пульт сигнализации подключается к источнику питания. Тумблер «Вкл. – Выкл.» устанавливается в положение «Вкл.». Тумблер «Работа – Контроль» переводится в положение «Контроль». Если прибор исправлен, срабатывает световой и звуковой сигналы.

17 Если индикатор – сигнализатор питается от сети переменного тока напряжением 127/200 В, то предохранитель в зависимости от напряжения сети устанавливается в одно из двух положений, обозначенных внутри отсека предохранителя. Пульт сигнализации подключается к источнику питания. Тумблер «Вкл. – Выкл.» устанавливается в положение «Вкл.». Тумблер «Работа – Контроль» переводится в положение «Контроль». Если прибор исправлен, срабатывает световой и звуковой сигналы. Тумблер «Работа – Контроль» переводится в положение «Работа», прибор готов к работе. Подготовка прибора к работе

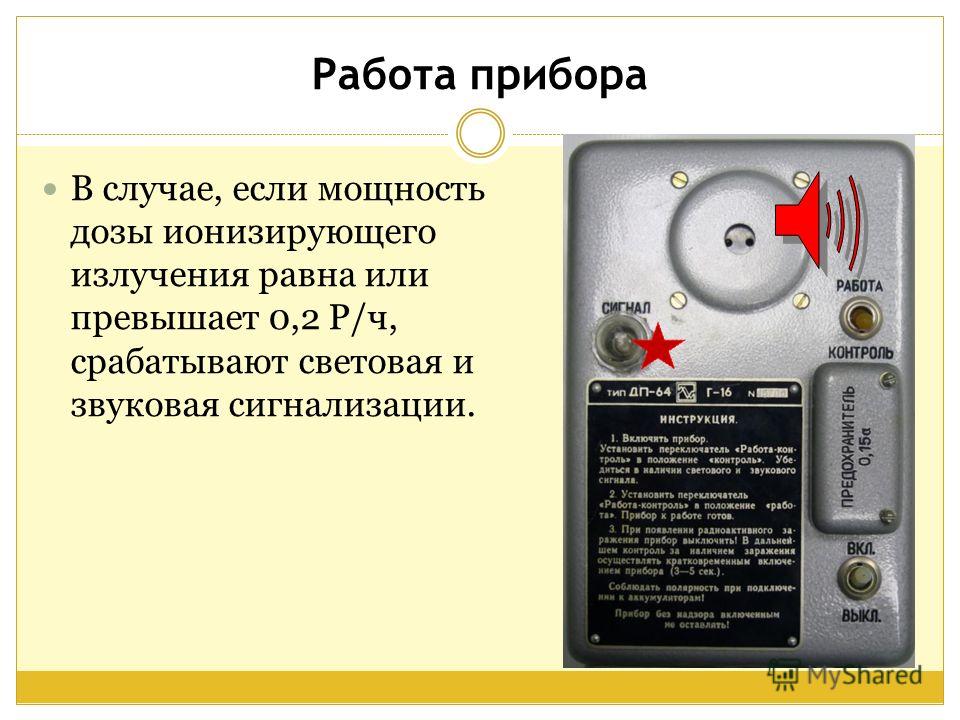

18 Работа прибора В случае, если мощность дозы ионизирующего излучения равна или превышает 0,2 Р/ч, срабатывают световая и звуковая сигнализации.

19 Работа прибора В случае, если мощность дозы ионизирующего излучения равна или превышает 0,2 Р/ч, срабатывают световая и звуковая сигнализации. Частота сигналов возрастает с увеличением мощности дозы ионизирующего излучения.
