1 10. Защита ЭВМ от воздействия агрессивной внешней среды 10.1. Влияние климатических факторов на конструкцию. - презентация

1 1 10. Защита ЭВМ от воздействия агрессивной внешней среды Влияние климатических факторов на конструкцию

2 2 Коррозия

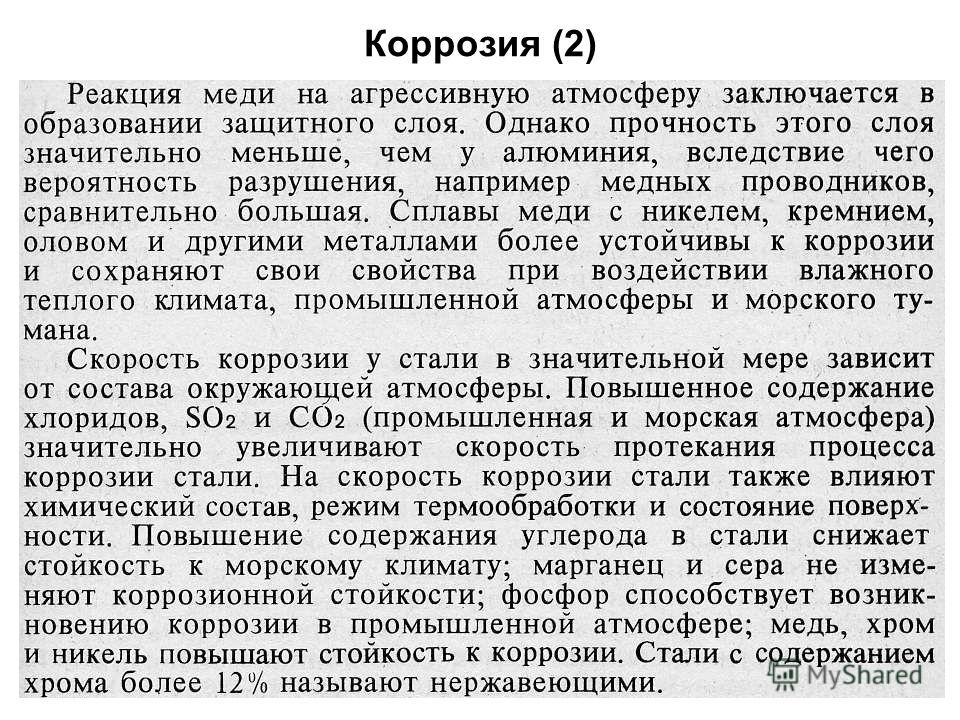

3 3 Коррозия (2)

4 4 Коррозия (3)

5 5 Поглощение влаги

6 6 Поглощение влаги (2) Поглощение влаги диэлектриком ведет к уменьшению его сопротивления изоляции, увеличению диэлектрических потерь, набуханию и механическим повреждениям. В таблице приведены значения влагопоглощения в процентах для некоторых диэлектриков, применяемых в конструкциях ЭВМ.

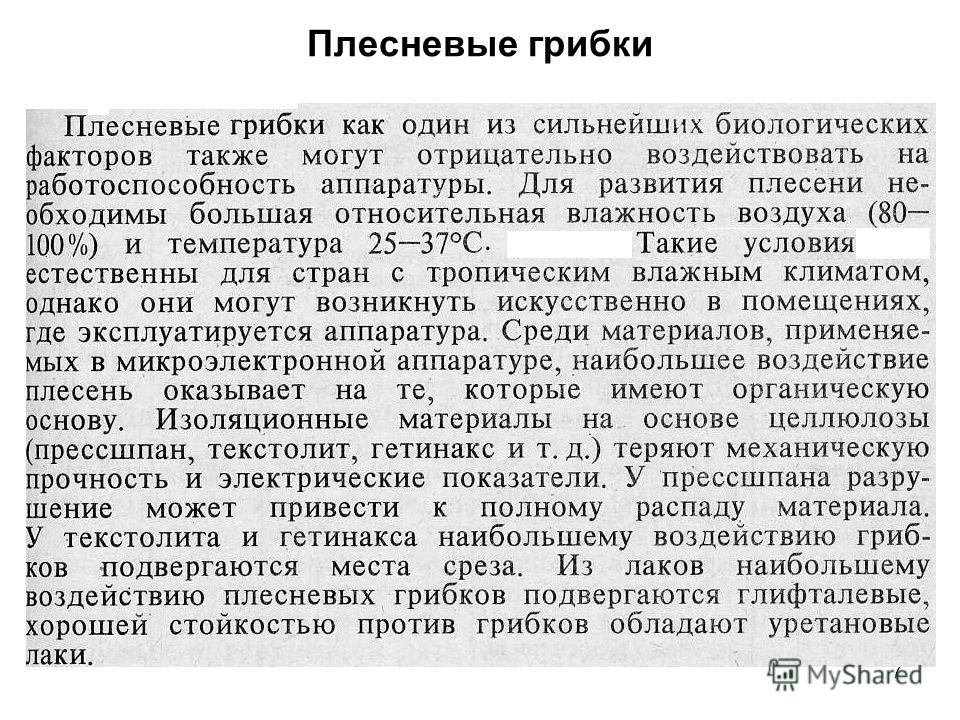

7 7 Плесневые грибки

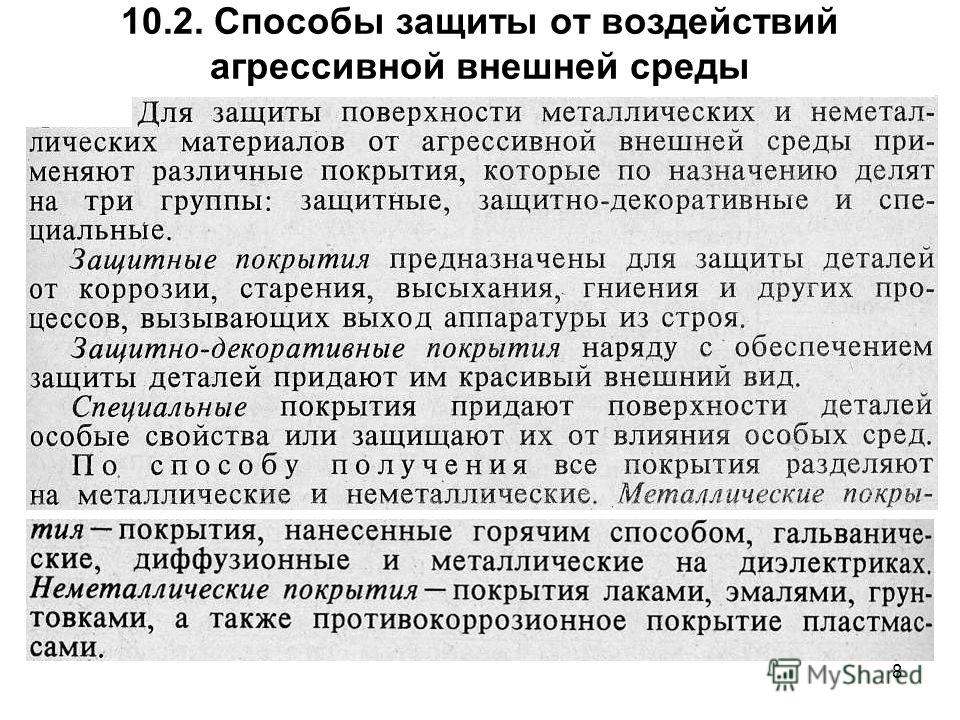

8 Способы защиты от воздействий агрессивной внешней среды

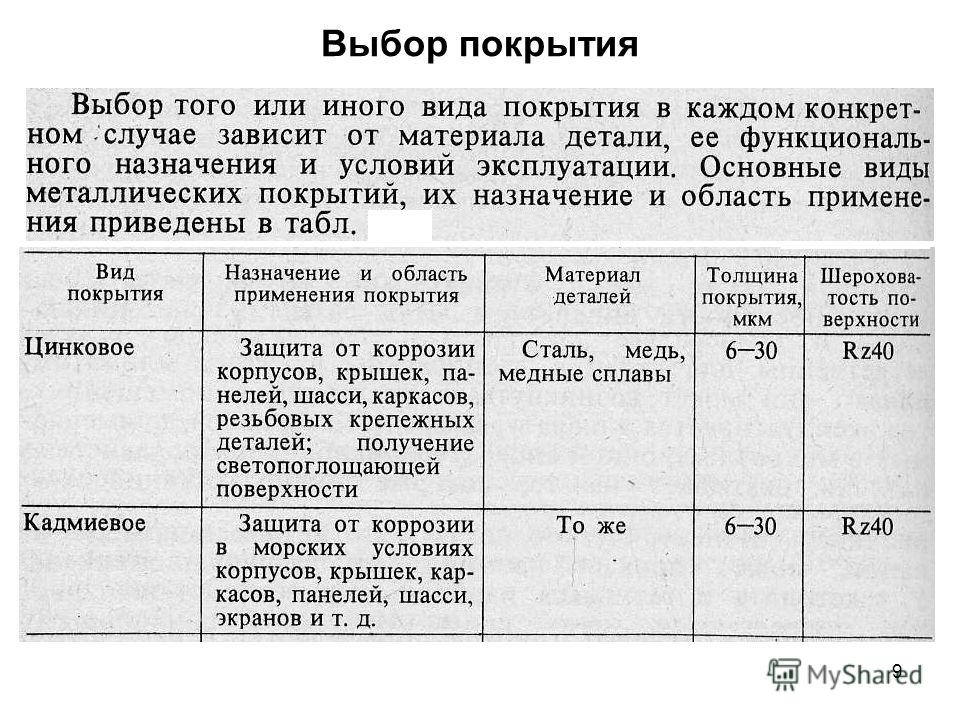

9 9 Выбор покрытия

10 10 Выбор покрытия (2)

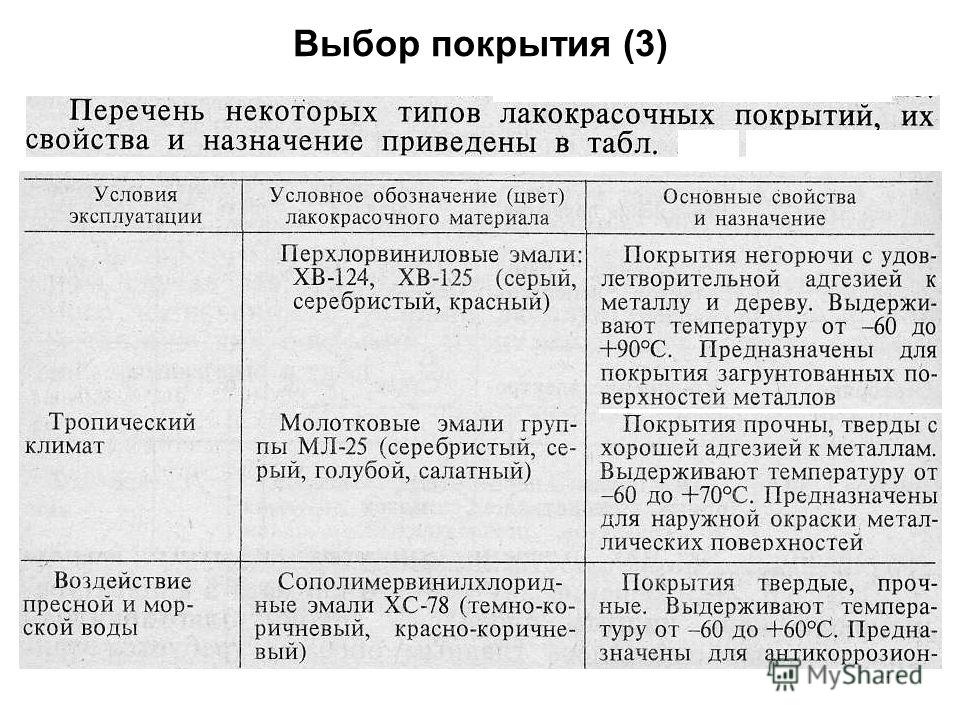

11 11 Выбор покрытия (3)

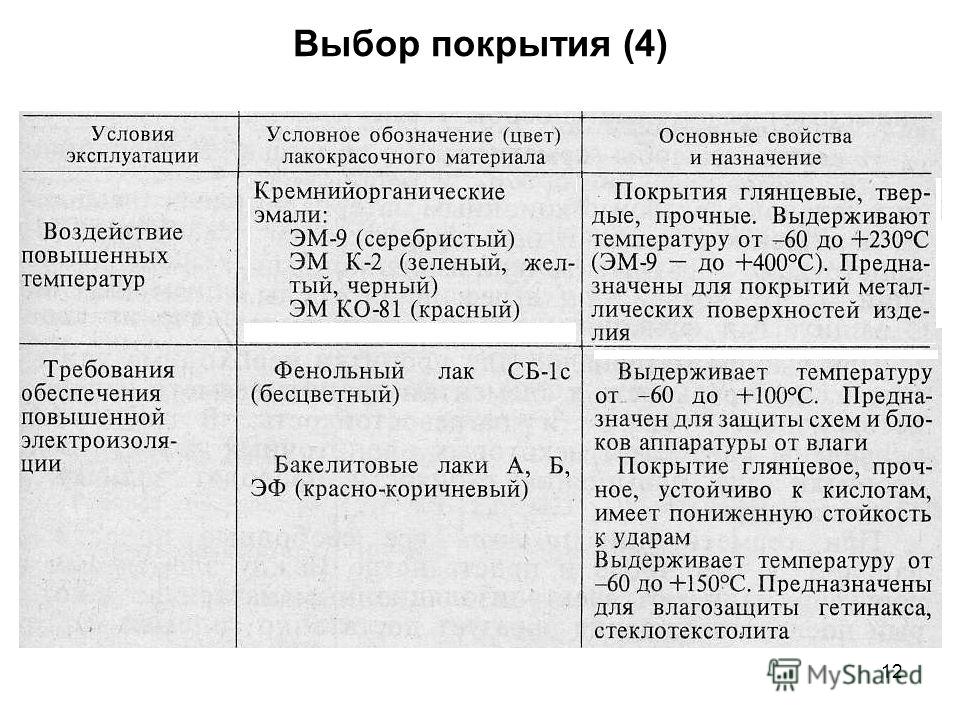

12 12 Выбор покрытия (4)

13 13 Борьба с плесневыми грибками

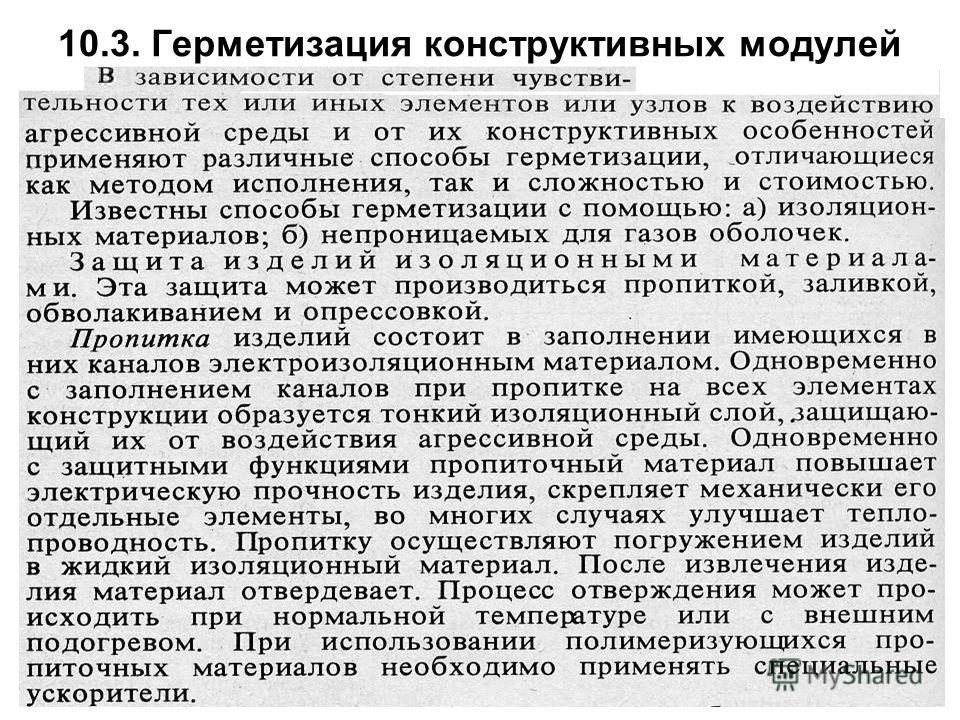

14 Герметизация конструктивных модулей

15 15 Выбор материалов для пропитки

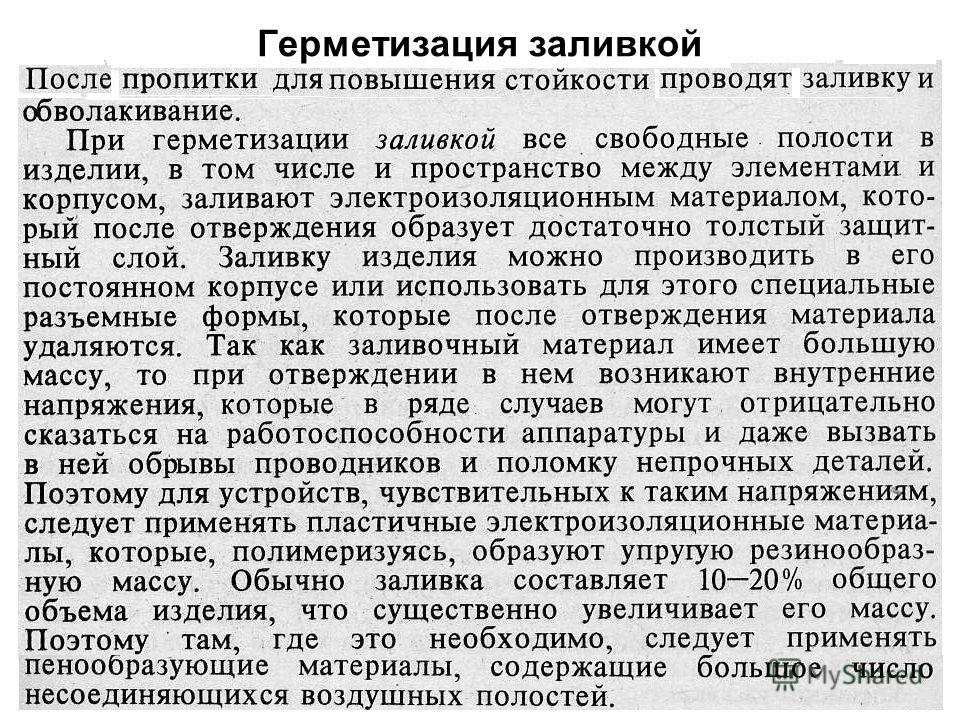

16 16 Герметизация заливкой

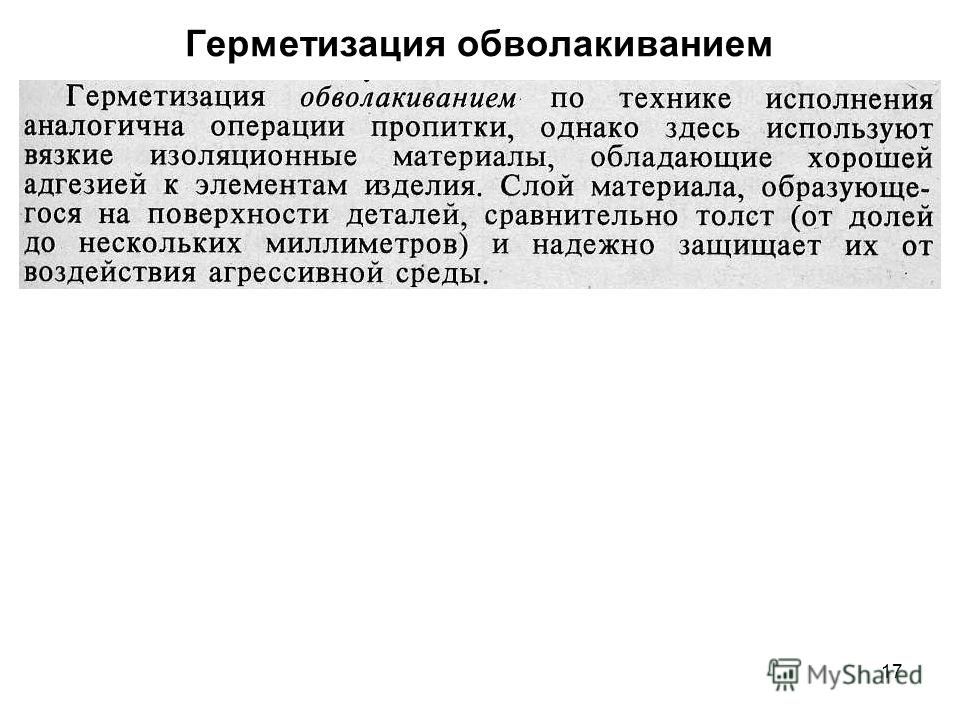

17 17 Герметизация обволакиванием

18 18 Выбор материала герметизации

19 19 Рекомендации по применению компаундов

20 20 Испытания на герметичность

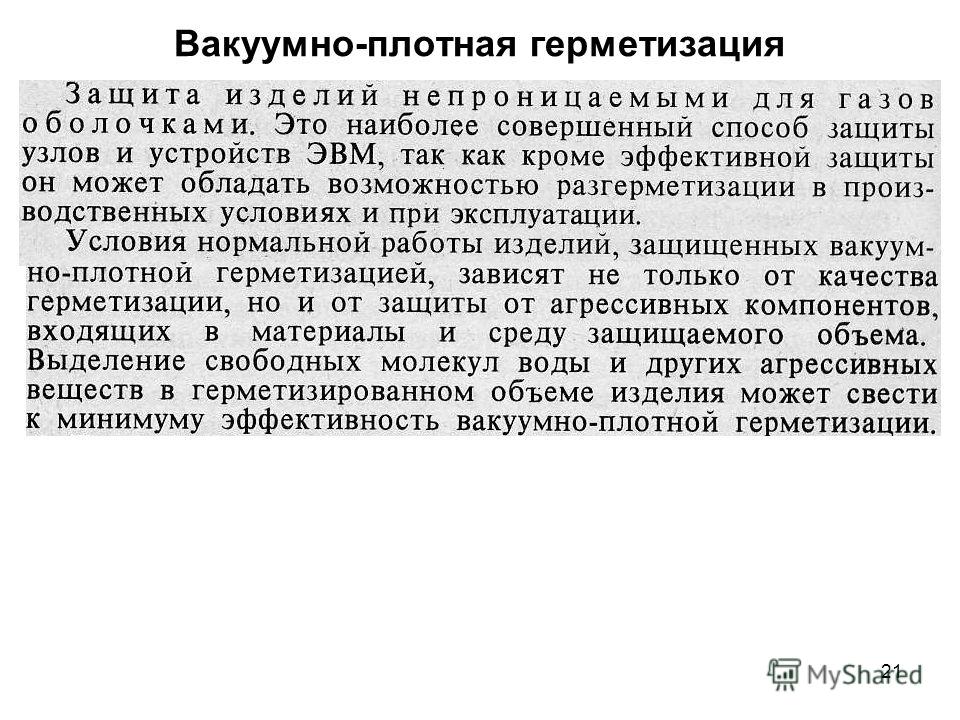

21 21 Вакуумно-плотная герметизация

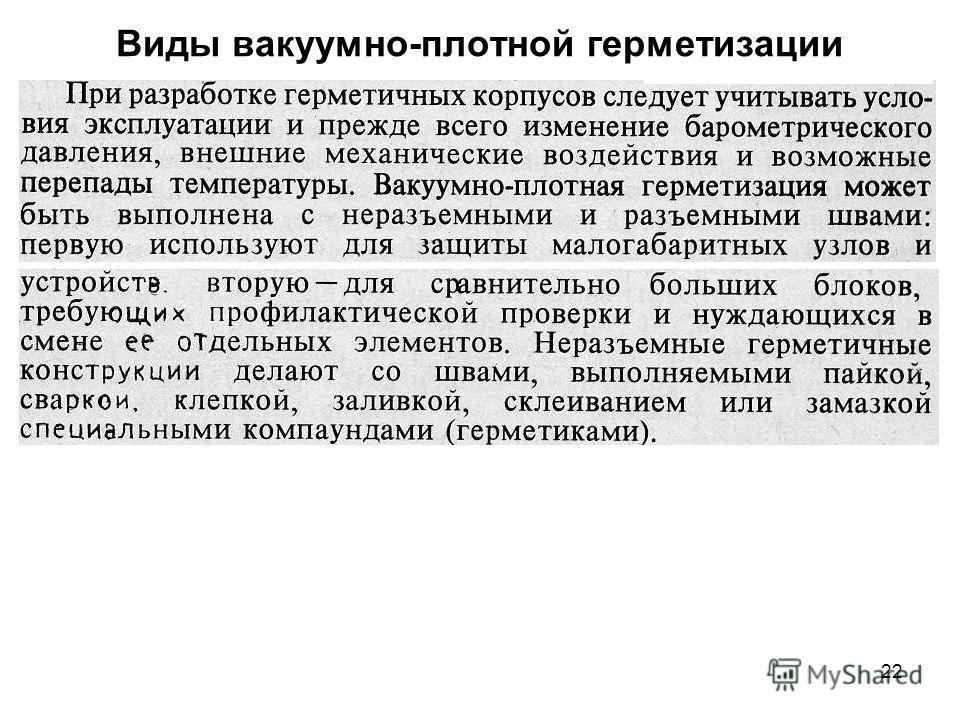

22 22 Виды вакуумно-плотной герметизации

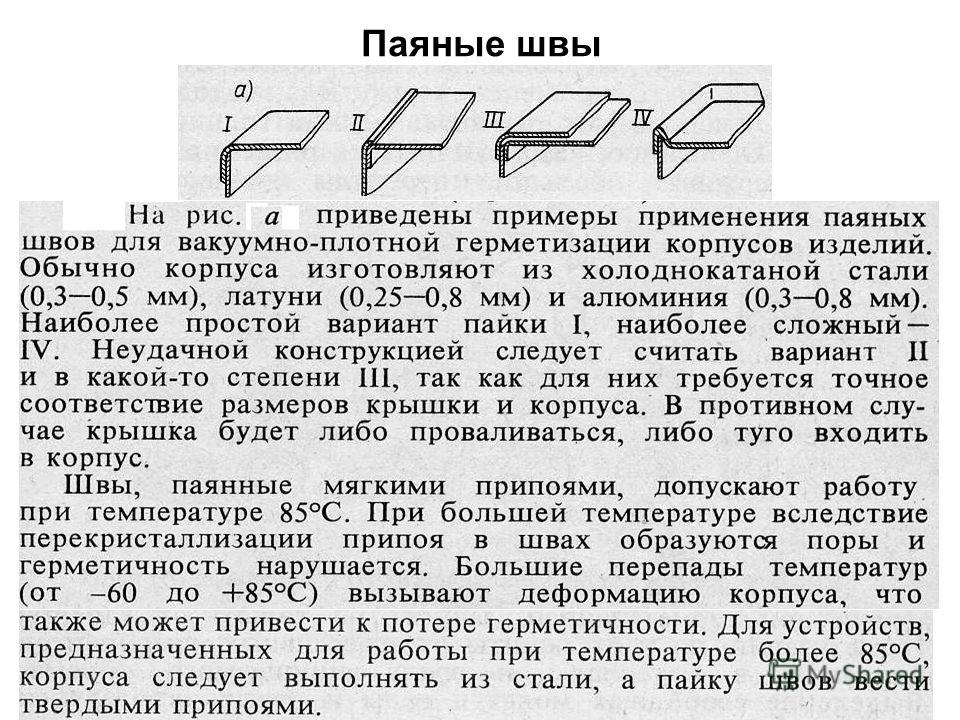

23 23 Паяные швы

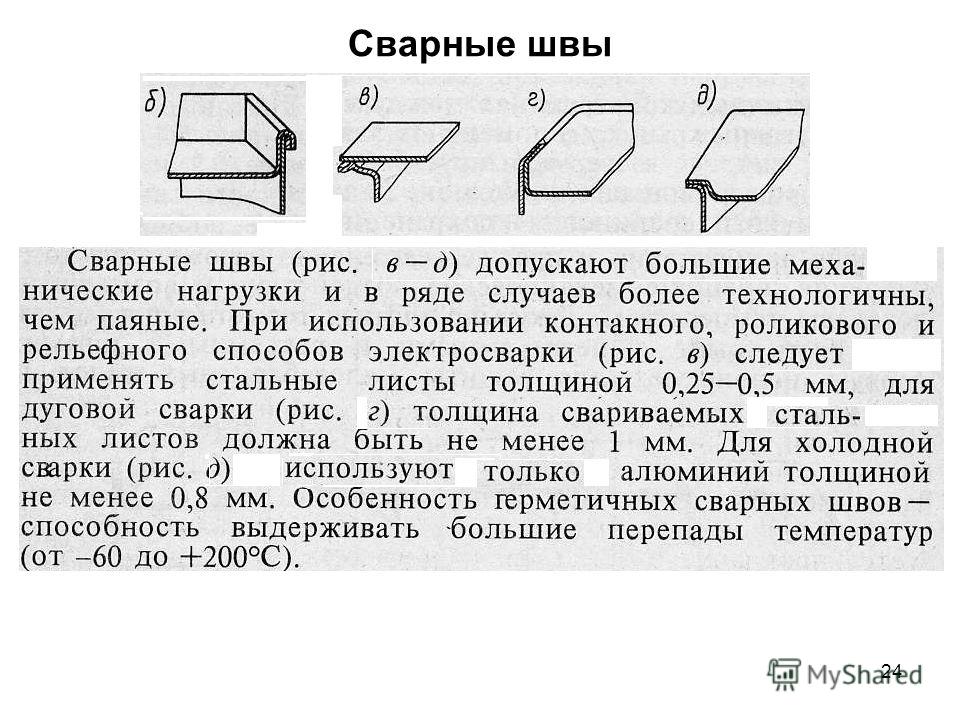

24 24 Сварные швы

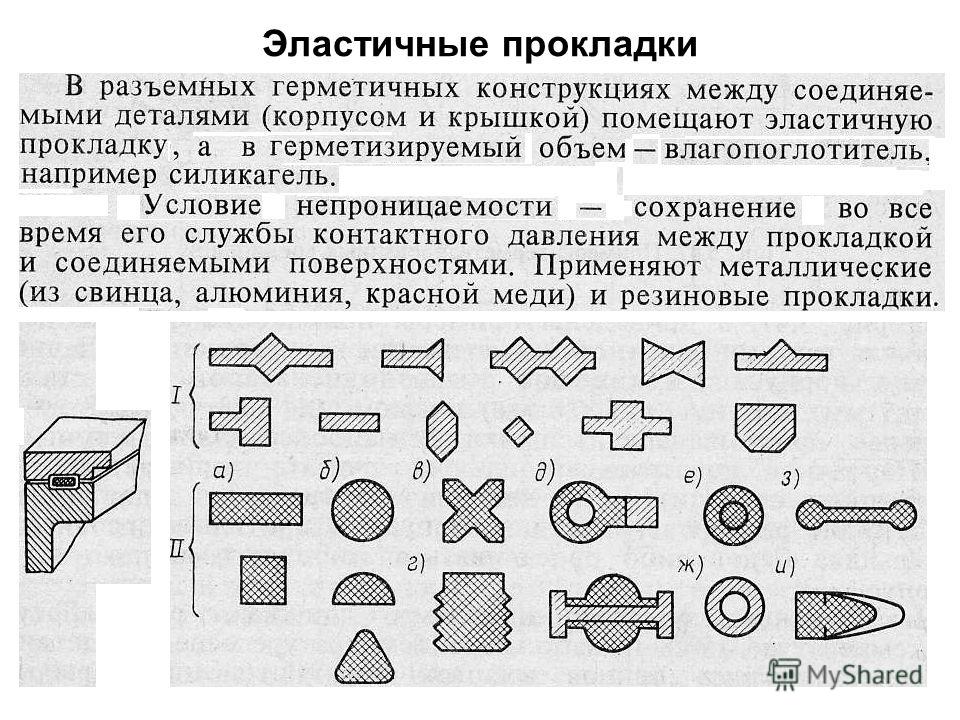

25 25 Эластичные прокладки

26 26 Виды и формы прокладок

27 27 Виды и формы прокладок (2)

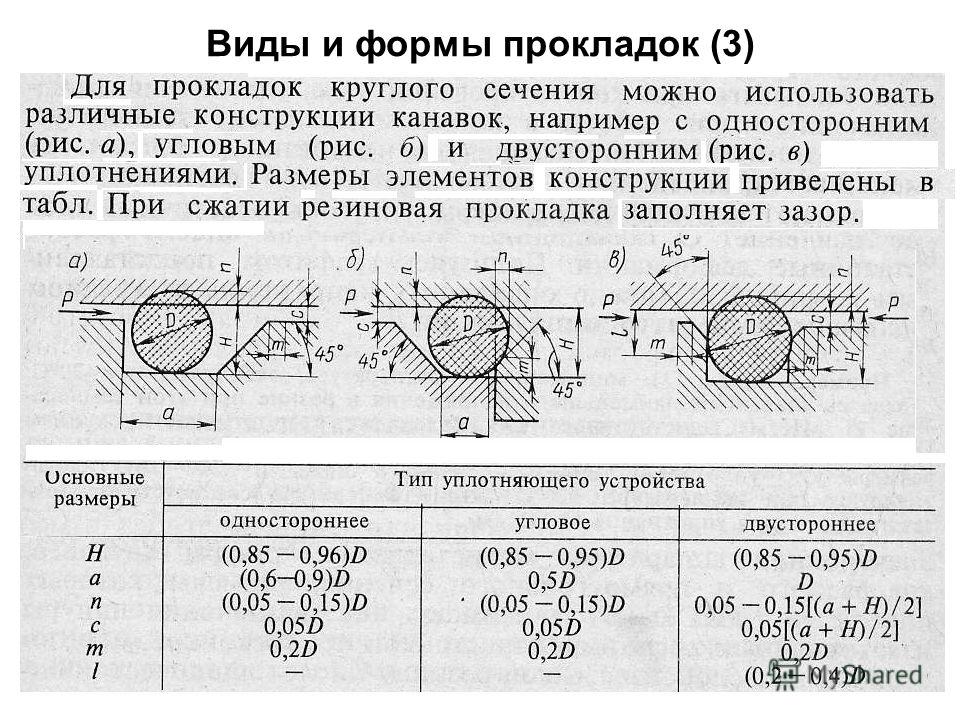

28 28 Виды и формы прокладок (3)

29 29 Особенности применения резиновых прокладок При использовании резины в качестве прокладок следует помнить, что для этого материала характерно свойство релаксации, т.е. постепенного падения внутренних напряжений при неизменном значении деформации. Причина релаксации – замедленная перестройка молекулярной структуры деформированной резины (через двадцать минут напряжение снижается на 14 %, через двое суток – на 25 % и стабилизируется). При повторном обжатии релаксация меньше (всего 6 % за двадцать суток). В связи с этим узел уплотнения с резиновой прокладкой следует подтягивать через двое суток после сборки. Резина непористая практически несжимаема, при давлении 800 кН/м 2 сжатие составляет около 3 %. Температурный коэффициент расширения резины равен град. -1, что почти в 40 раз больше, чем у стали. Это надо учитывать при конструировании узла уплотнения, предназначенного для работы в широком диапазоне температур.

30 30 Особенности применения резиновых прокладок (2) Действующая на герметизированные блоки температура определяет материал прокладки. С понижением температуры упругость эластичных прокладок уменьшается, они твердеют и уменьшаются в объеме, что приводит к снижению контактного давления. С повышением температуры – опасно растут остаточные деформации. На графике показана зависимость напряжения сжатия герметизированного соединения от температуры. Пользуясь этим графиком, можно определить напряжение в заданном диапазоне температур эксплуатации.

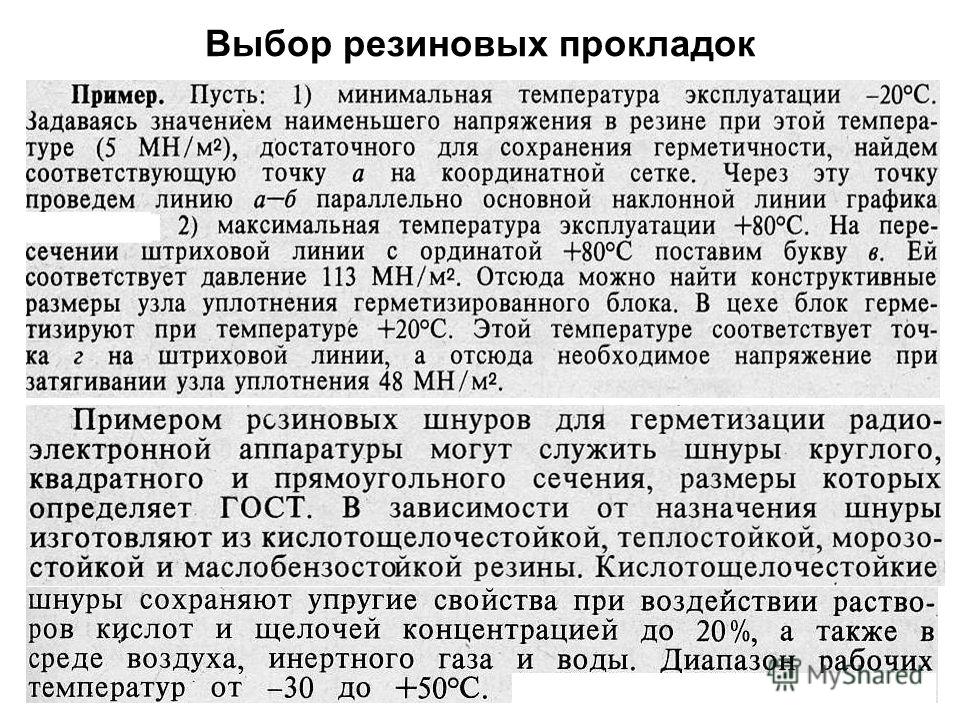

31 31 Выбор резиновых прокладок

32 32 Выбор резиновых прокладок (2) Теплостойкие шнуры предназначены для использования в аппаратуре, эксплуатируемой в температурном диапазоне от -30 до +90 С, и сохраняют упругие свойства при воздействии водяного пара с температурой до +140 С. Холодостойкие шнуры сохраняют работоспособность в диапазоне от -45 до +50 С. Маслобензостойкие шнуры не теряют упругих свойств при воздействии масла и бензина и сохраняют работоспособность в диапазоне температур от -30 до +50 С.
