Разработка программного обеспечения теплотехнического расчета металлического петлевого рекуператора Разработчики Воробьева А.А. гр. Мт-47053 Гунько И.А. - презентация

1 Разработка программного обеспечения теплотехнического расчета металлического петлевого рекуператора Разработчики Воробьева А.А. гр. Мт Гунько И.А. Гр.Мт Проверил доцент, к.т.н. Гольцев В. А. доцент, к.т.н. Лавров В.В

2 Цель работы: Создание программного средства, которое позволит рассчитывать площадь поверхности нагрева и определять максимальную температуру стенки рекуператора. Результаты работы должны отображаться в виде таблицы с возможностью сохранения в форматы xls и pdf. Также должна быть предусмотрена возможность графического изображения полученных результатов для наглядности.

3 Постановка задачи автоматизация теплотехнического расчета металлического петлевого рекуператора; автоматизация теплотехнического расчета металлического петлевого рекуператора; комплексное исследование металлического петлевого рекуператора; комплексное исследование металлического петлевого рекуператора; создание отчетной документации создание отчетной документации

4 Предметная область Объект информатизации представляет собой теплотехнический агрегат, который называется рекуператором. Рекуператор – это теплообменный аппарат, предназначенный для нагрева воздуха или газа за счет продуктов сгорания, в связи с этим рекуператор позволяет экономить электроэнергию и эксплуатационные расходы. Эффективность тепловой работы и высокая стойкость рекуператора возможны при соблюдении следующих условий: применение жаростойких материалов для изготовления элементов конструкции рекуператора; применение жаростойких материалов для изготовления элементов конструкции рекуператора; достаточная теплопроводность материала; достаточная теплопроводность материала; обеспечение минимально возможной температуры элементов конструкции, предотвращение местных перегревов; обеспечение минимально возможной температуры элементов конструкции, предотвращение местных перегревов; обеспечение герметичности (газоплотности) всей конструкции; обеспечение герметичности (газоплотности) всей конструкции; создание условий, обеспечивающих возможность чистки труб рекуператора в процессе его эксплуатации. создание условий, обеспечивающих возможность чистки труб рекуператора в процессе его эксплуатации.

5 Металлический петлевой рекуператор Преимуществом конструкции петлевого рекуператора является свободная самокомпенсация температурного расширения каждой трубы (петли) в отдельности.

6 Компоновка рекуператора Различают односекционные, двухсекционные и четырехсекционные рекуператоры, в зависимости от их компоновки. Принцип работы таких компоновок аналогичен.

7 Разработка алгоритма в таблицах MS Excel

8

9

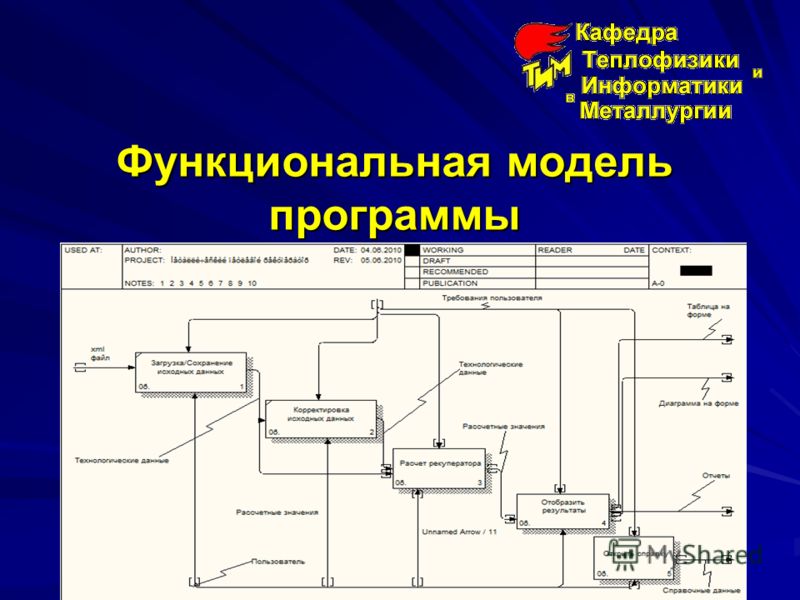

10 Функциональная модель программы

11 Методика расчета в программе МS Visio

12 Архитектура ПО

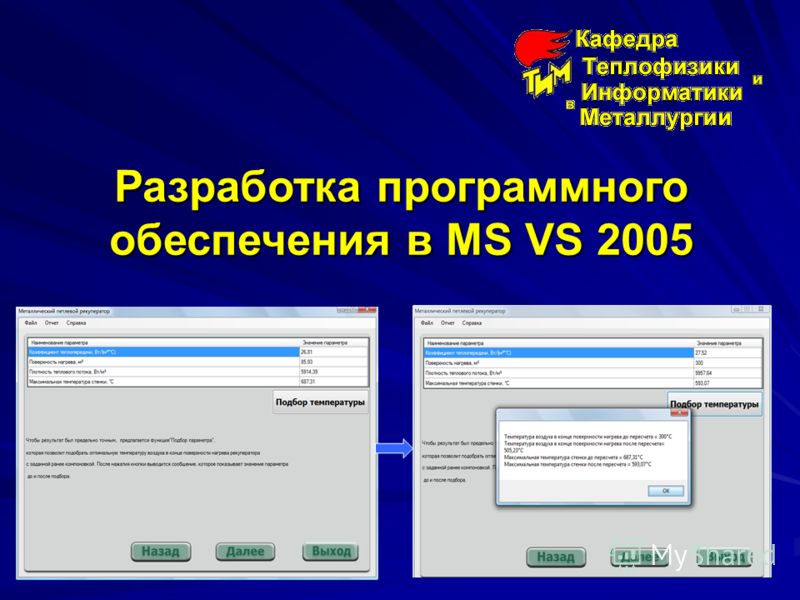

13 Разработка программного обеспечения в MS VS 2005

14

15

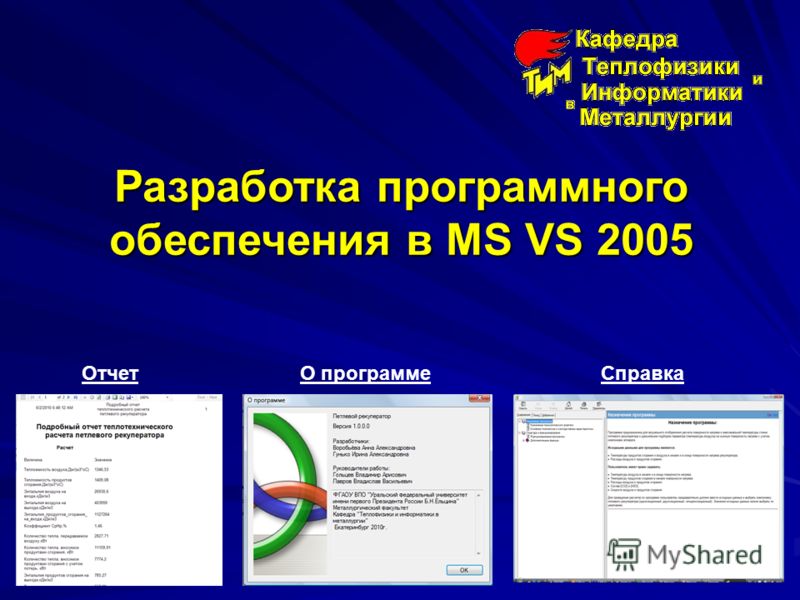

16 ОтчетО программеСправка

17 ЗАКЛЮЧЕНИЕ В результате выполнения курсовой работы получен программный продукт, предназначенный для теплотехнического расчета металлического петлевого рекуператора. Разработанное программное средство отвечает всем задачам, определенным в начале проектирования, обеспечивает заданную функциональность. Проведенные тестовые расчеты показали, что полученные в программе данные соответствуют данным расчета, которые получаются в файле Excel. Таким образом, поставленная в начале проектирования цель достигнута. Программный продукт может быть использован студентами и преподавателями для изучения дисциплин металлургического профиля, а также всем инженерно-техническим персоналом предприятий, испытывающими потребность в проведении теплотехнических расчетов рекуператоров.
