Муфты гидродинамические регулируемые МГР 800, 1250, 1600 Государственное унитарное предприятие «Институт проблем транспорта энергоресурсов» Федеральное. - презентация

1 Муфты гидродинамические регулируемые МГР 800, 1250, 1600 Государственное унитарное предприятие «Институт проблем транспорта энергоресурсов» Федеральное Государственное Унитарное Предприятие «Воткинский завод»

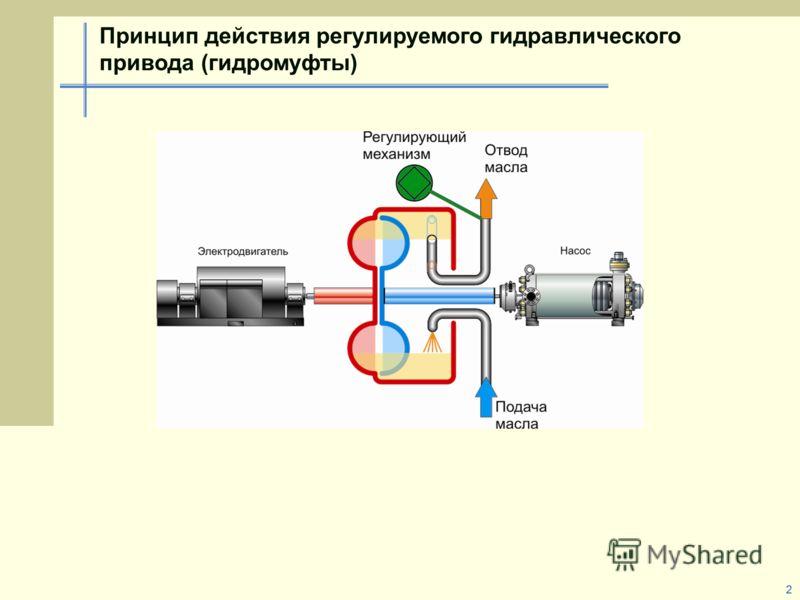

2 2 Принцип действия регулируемого гидравлического привода (гидромуфты)

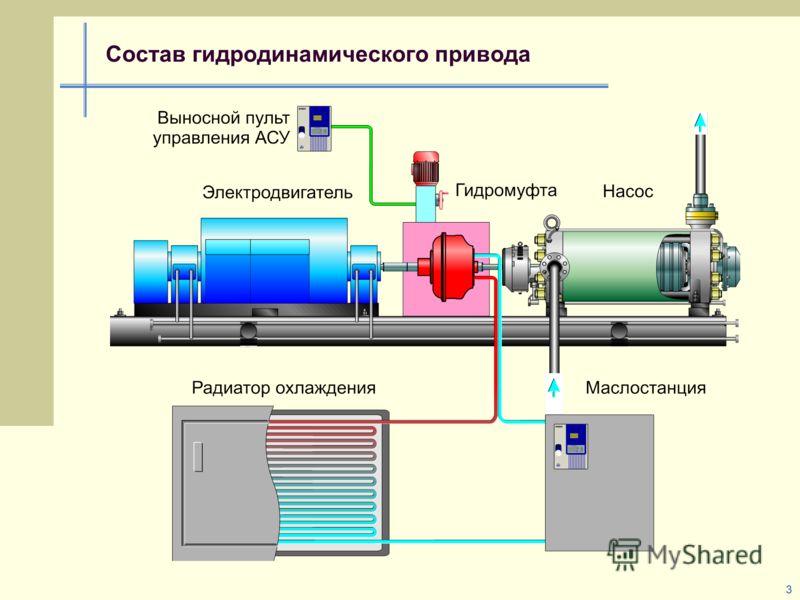

3 3 Состав гидродинамического привода

4 4 Насосный агрегат системы ППД в традиционном исполнении Зубчатая или компенсирующая муфта Насос Электродвигатель

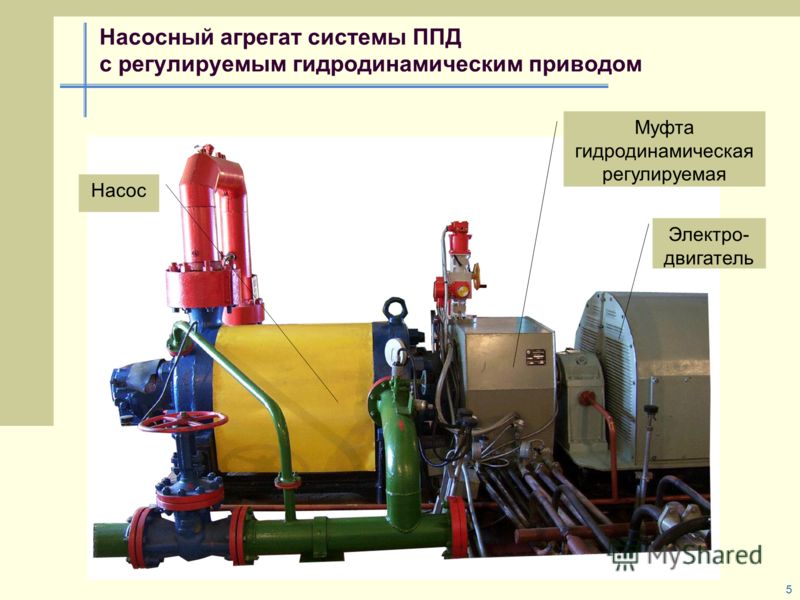

5 5 Насосный агрегат системы ППД с регулируемым гидродинамическим приводом Насос Электро- двигатель Муфта гидродинамическая регулируемая

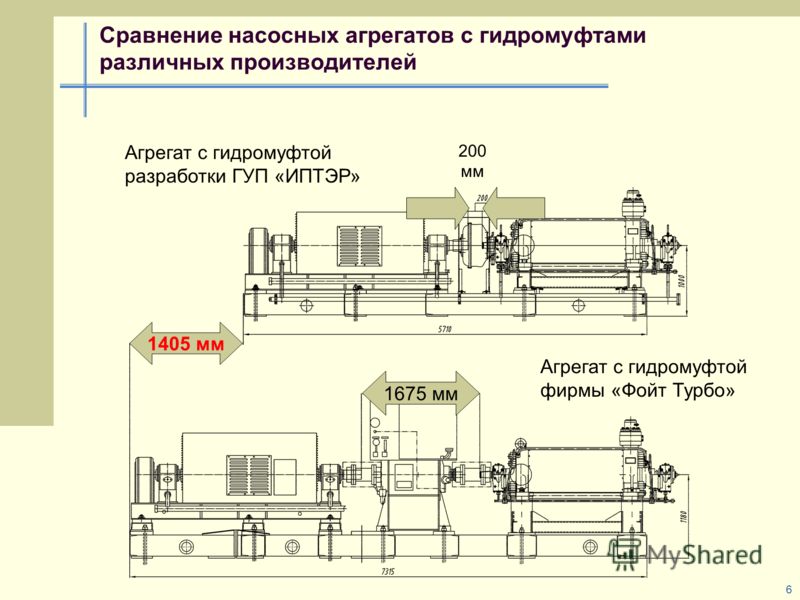

6 6 Сравнение насосных агрегатов с гидромуфтами различных производителей Агрегат с гидромуфтой разработки ГУП «ИПТЭР» Агрегат с гидромуфтой фирмы «Фойт Турбо» 1405 мм 200 мм 1675 мм

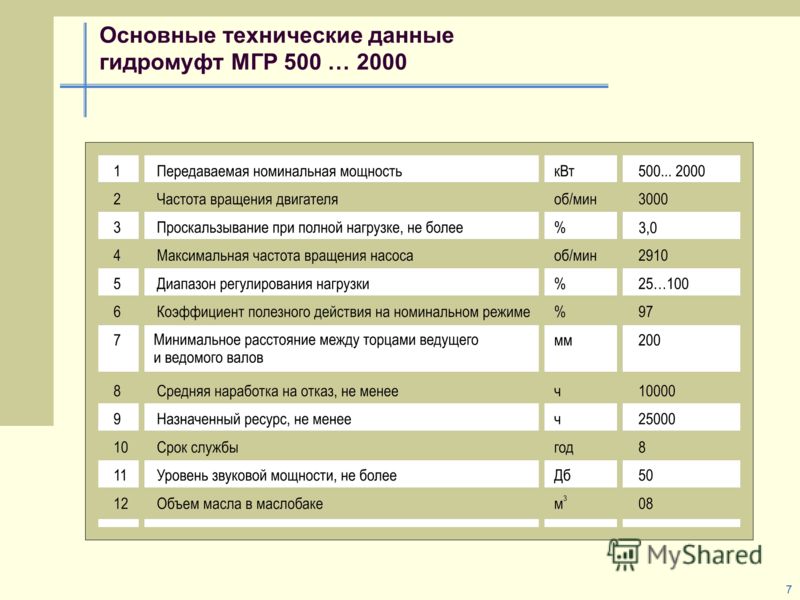

7 7 Основные технические данные гидромуфт МГР 500 … 2000

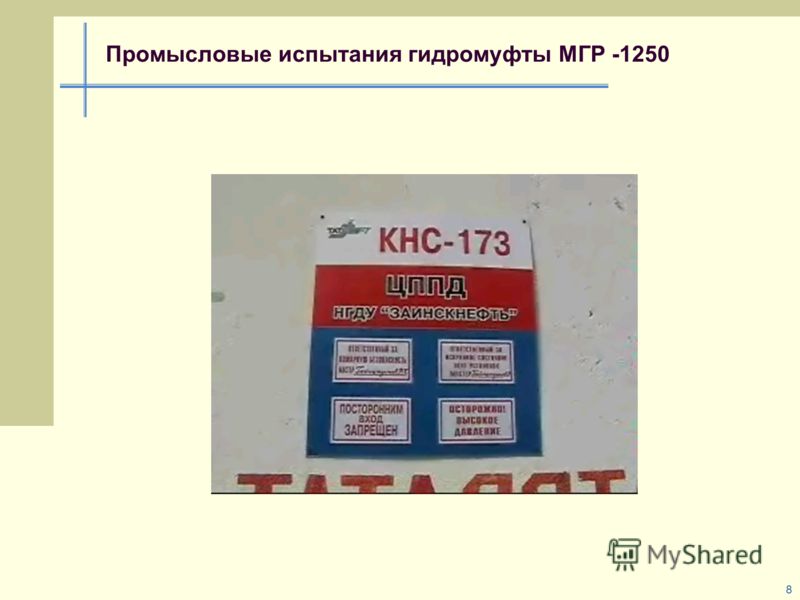

8 8 Промысловые испытания гидромуфты МГР -1250

9 9 Экспериментальные напорные характеристики насоса ЦНС на стенде при регулировании частоты вращения с помощью гидромуфты МГР-1250 характеристика насоса ЦНС при частоте вращения 2990 об./мин., характеристики насоса при различных положениях (в %) регулятора гидромуфты, характеристики сопротивления трубопроводной сети

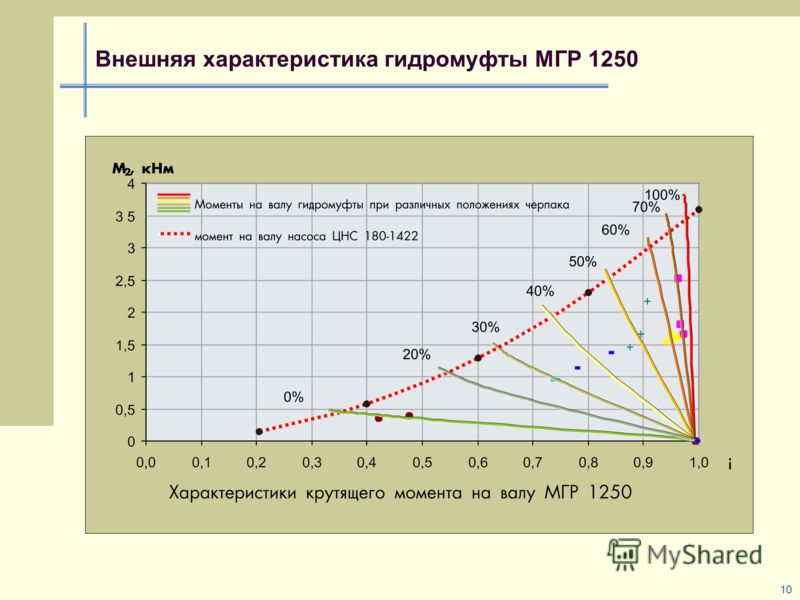

10 10 Внешняя характеристика гидромуфты МГР 1250

11 11 Эффективность применения муфт гидродинамических регулируемых Обеспечение бесступенчатого изменения мощности привода Добавочные потери электроэнергии на перекачку нефтепродуктов по данной технологии не превышают минимально возможные потери электроэнергии на дросселирование Увеличение срока службы электродвигателей, питающих сетей и трансформаторных подстанций за счет снижения динамических нагрузок при плавном пуске электродвигателей Снижение переменных нагрузок на трубопровод, запорную арматуру и насосы, а, следовательно, увеличение их срока службы Частичный отказ от применения сменных роторов и полный отказ от обточки рабочих колес насосов Отсутствие эксплуатационных затрат, простоя на замену роторов Плавное регулирование производительности перекачки, исключающие дросселирование Увеличение остаточного ресурса всего трубопровода за счет снижения давления на входе ПС до уровня минимальных давлений, установленных технологическими параметрами трубопровода, снижения давления по ПС. Гашение крутильных колебаний и вибрации насосно- энергетического оборудования Простота и надежность в эксплуатации
